Solidworks中创建花瓶很简单，我们可以直接放样花瓶，该怎么创建呢？下面我们就来看看详细的教程。

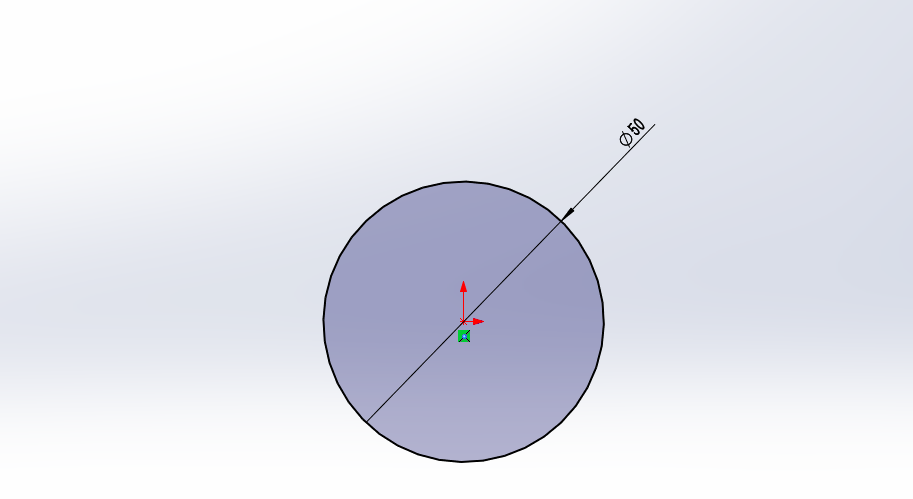

1、在上视基准面上，建立草图1，以原点为圆心绘制一个圆，直径为50。然后点击退出草图。

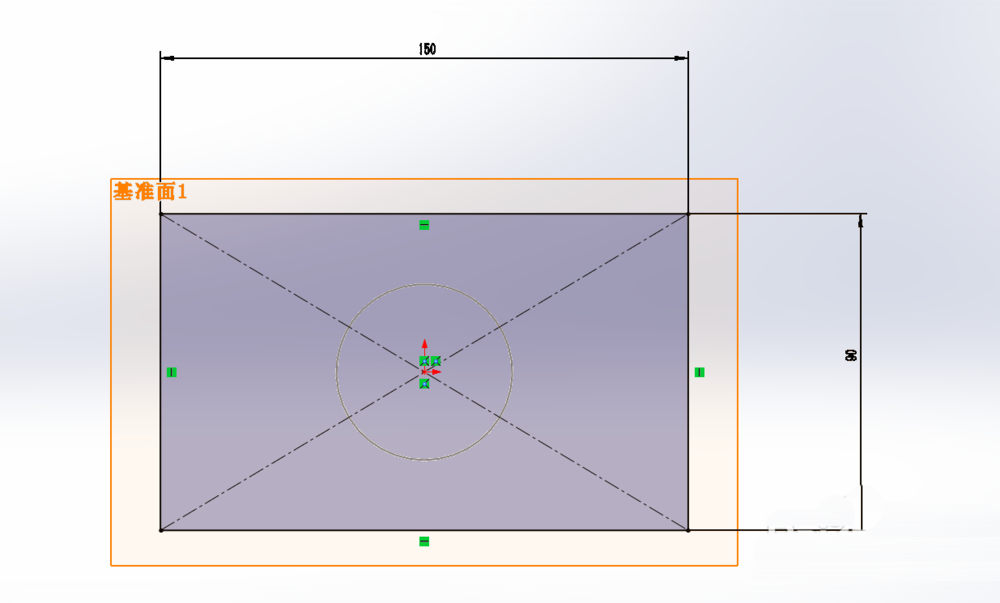

2、选择菜单“插入”——“参考几何体”——“基准面”，打开建立基准面的对话框，如图3-2b所示。“第一参考”选择上视基准面，点击距离图标，输入30，然后点击，从而建立基准面1，该基准面平行于上视基准面且距离上视基准面30mm。在基准面1上建立草图2，绘制矩形，该矩形以原点为中心，长为150，宽为90。然后点击退出草图。

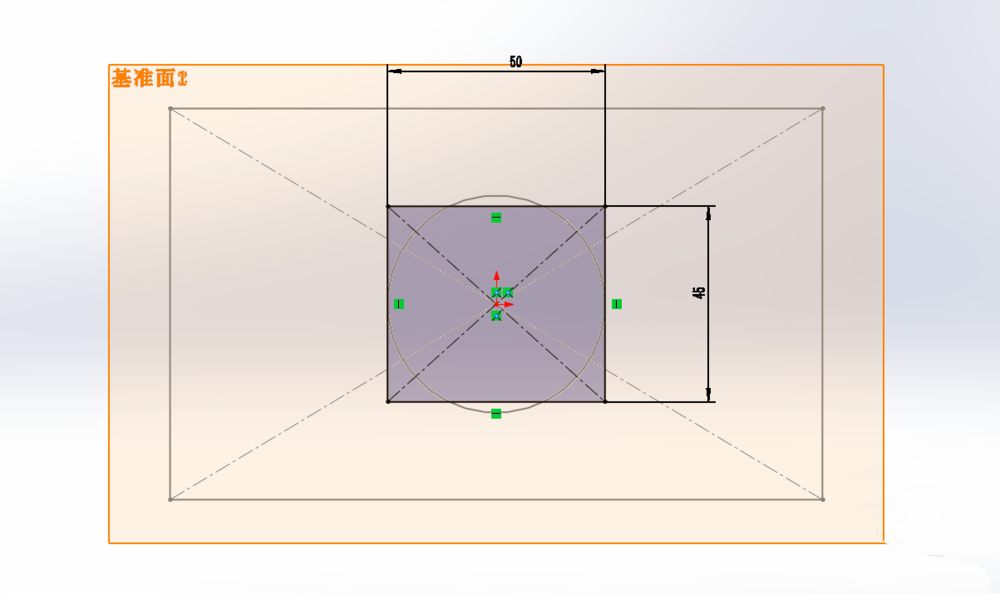

3、按照2的步骤建立基准面2，该基准面与基准面1平行，与基准面1的距离为50，并在基准面2上建立草图3，绘制一个矩形，中心在原点处，长为50，宽为45。然后点击退出草图。

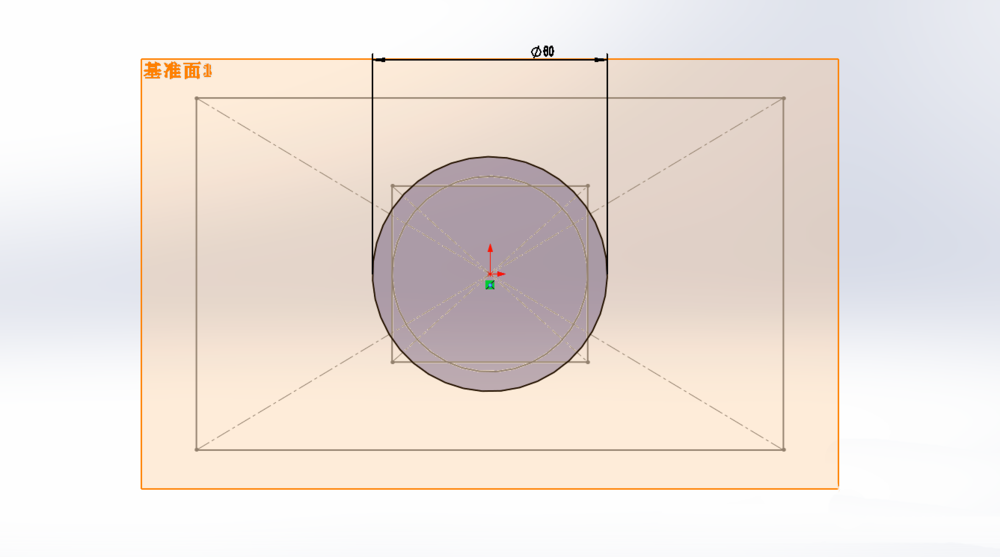

4、然后再建立基准面3，要求基准面3与基准面2平行，与基准面2的距离为80。在基准面3上建立草图4，绘制一个圆，圆心和原点重合，直径为60。然后点击退出草图。

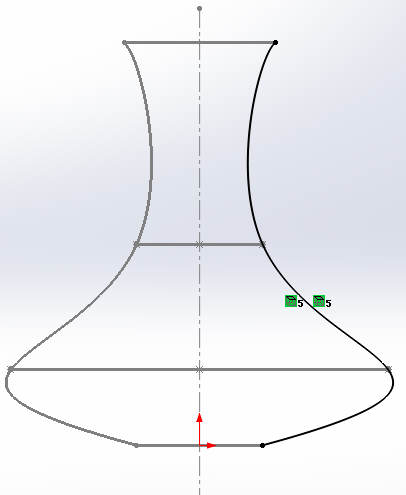

5、然后在前视基准面上，建立草图5，应用样条曲线，分别过草图1、草图2、草图3、草图4投影的左端点绘制一条曲线。然后通过原点绘制一条竖直的中心线，对曲线进行关于中心线实体镜像，将其中一条曲线转化为构造线。如图3-2c所示。然后点击退出草图。
6、然后在前视基准面上，建立草图6，应用实体转换引用，将草图5中的构造线转化到草图6中。如图3-2d所示。点击退出草图。

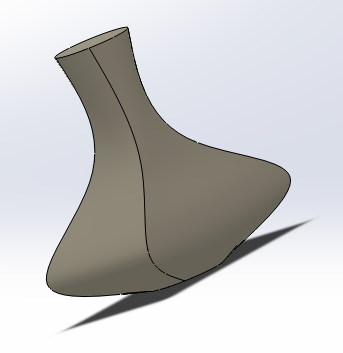

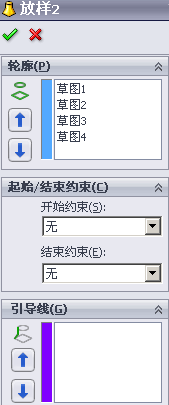

7、点击，弹出如图3-2e所示的对话框。点选“轮廓”对应的编辑框，依次选择草图1、草图2、草图3、草图4。点选“引导线”对应的编辑框，选择草图5、草图6。然后点击。完成放样造型。
以上就是Solidworks花瓶的建模方法，希望大家喜欢，请继续关注脚本之家。
