UG10.0工程图需要填充线条作为剖面线，该怎么制作剖面线呢？下面我们就来看看详细的教程。

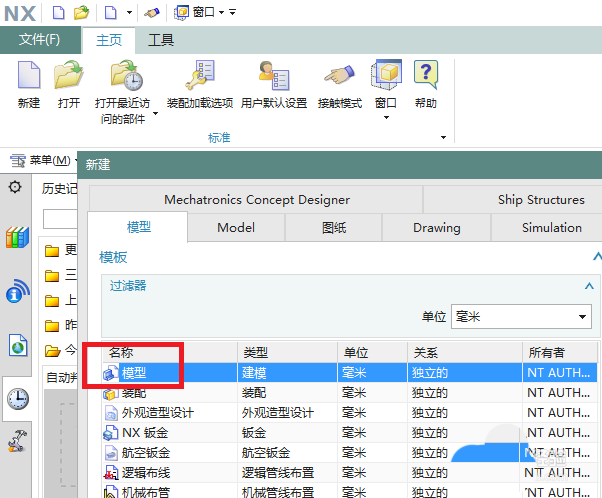

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

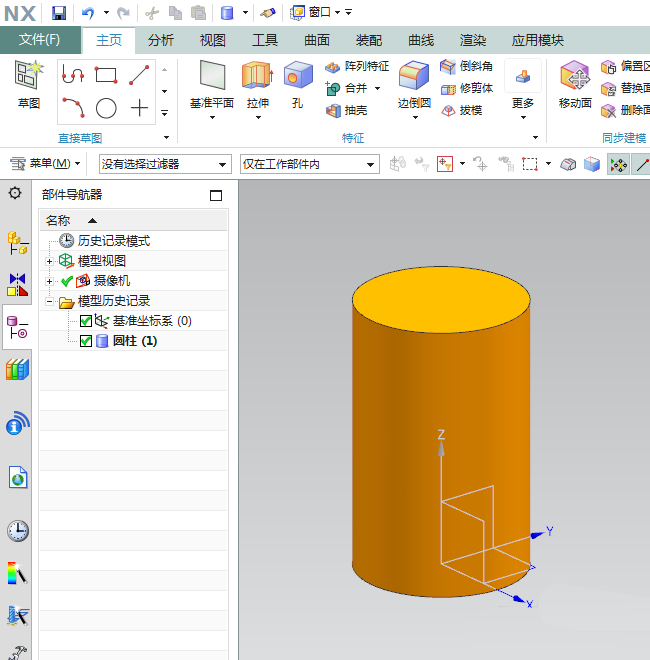

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，一切默认，创建一个圆柱体作为后面的演示所用。

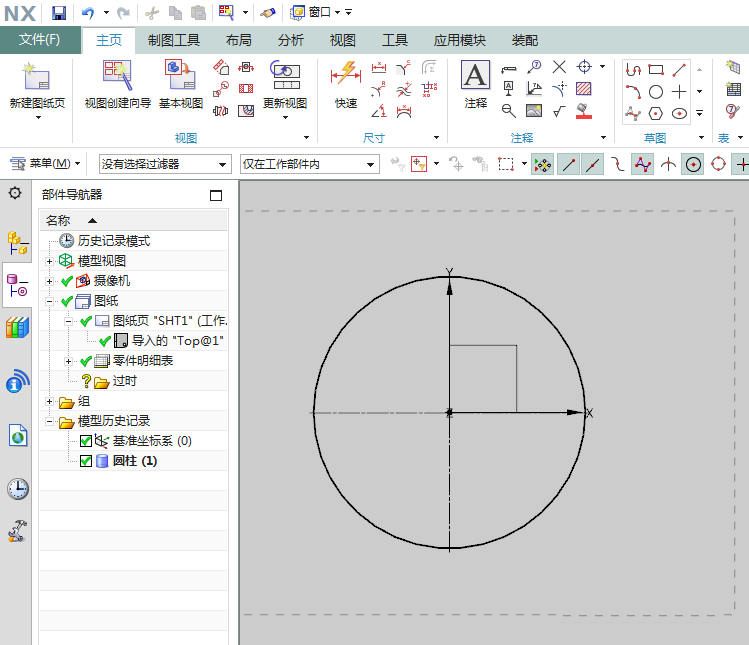

3、如下图所示，应用模块中点击“制图”，然后新建一个图纸页，创建一个工程图，作为后面的演示所用。

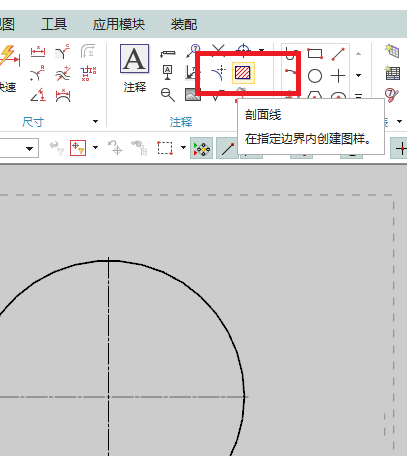

4、如下图所示，点击工具栏中的“剖面线”图标，激活该命令。

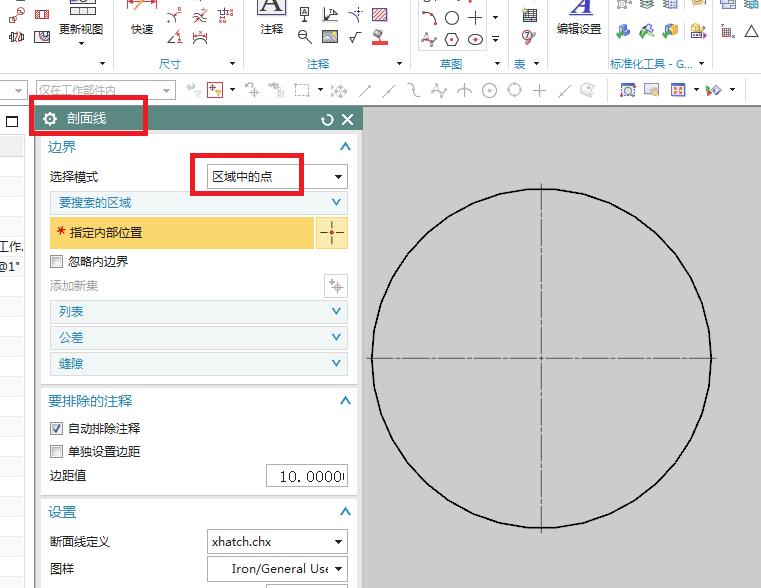

5、如下图所示，软件中出现了一个“剖面线”对话框，然后“选择模式”选择“区域中的点”，这有可能会是默认的。

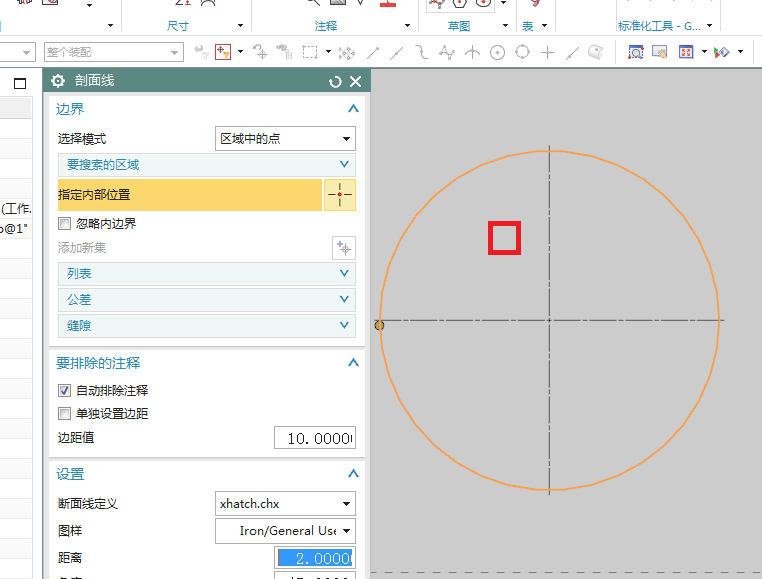

6、如下图所示，我们在圆中间点击一下鼠标左键，然后，就一切默认，点击确定。

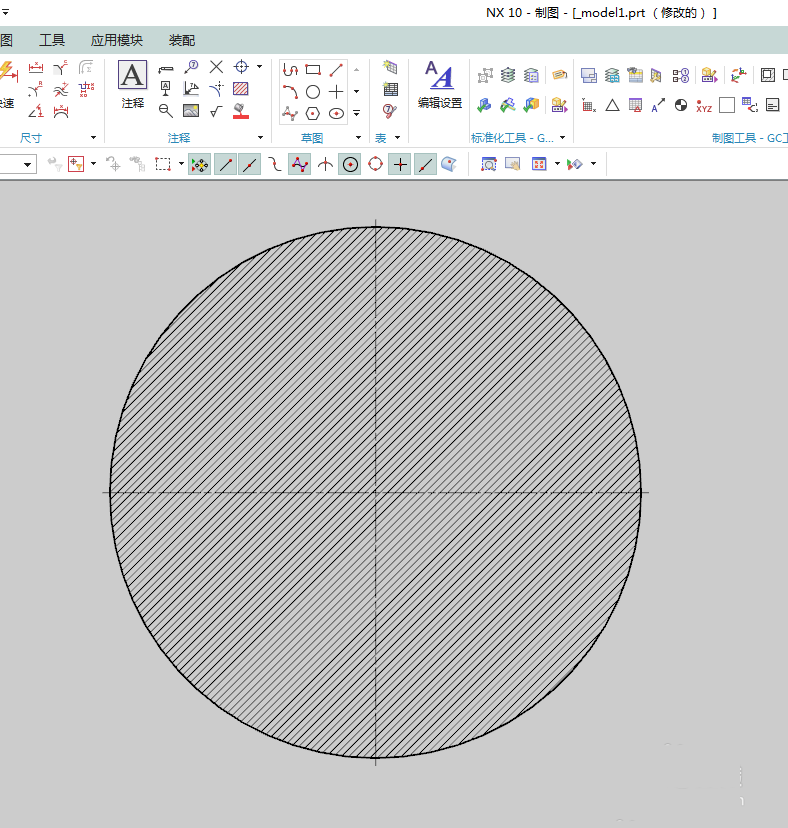

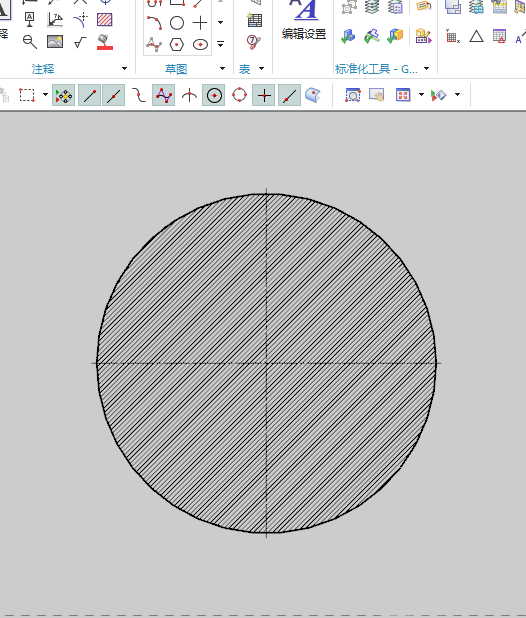

7、如下图所示，这个圆中间就成功添加了剖面线。
以上就是UG剖面线的制作方法，希望大家喜欢，请继续关注脚本之家。
