caxa3D中想要设计扁头圆钉，该怎么设计呢？下面我们就来看看详细的教程。

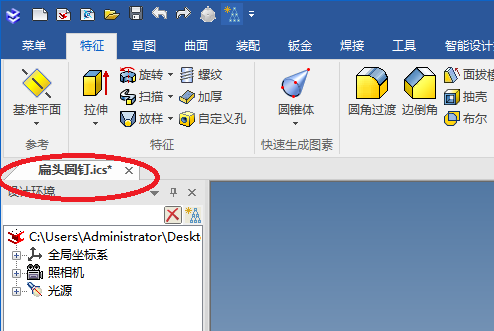

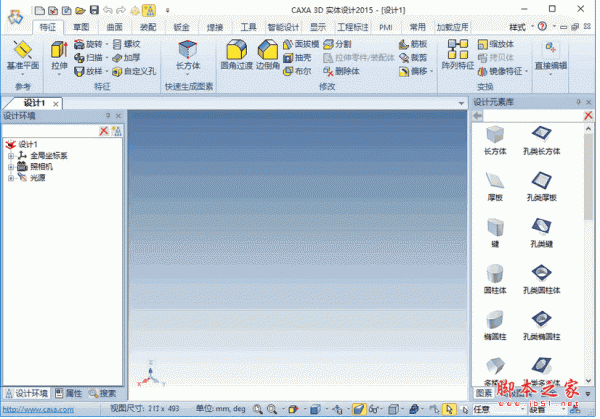

1、如下所示，打开caxa3D实体设计软件，新建一个空白的设计环境，然后保存好。

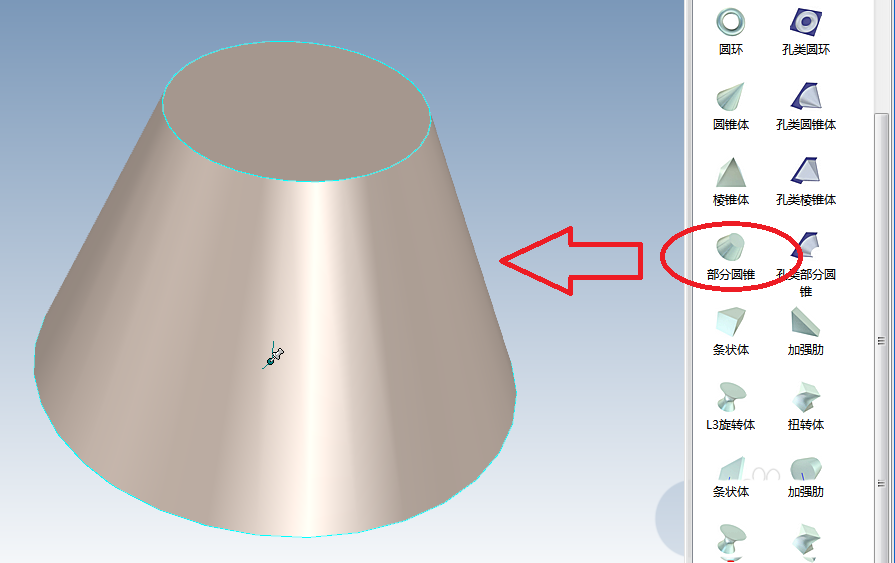

2、如下所示，从设计元素库中拖一个“部分圆锥”元素到三维空间中释放，创建故意而圆台。

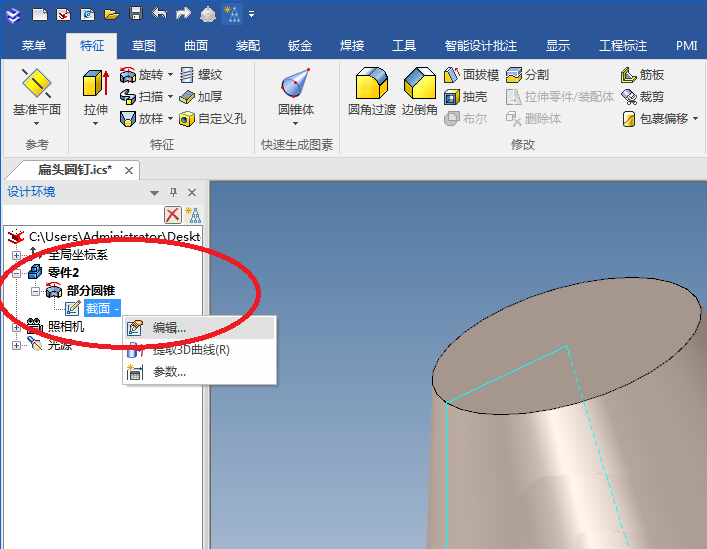

3、如下所示，在设计树中展开“零件——部分圆锥——截面”，鼠标左键选中截面，单击鼠标右键，点击“编辑”。

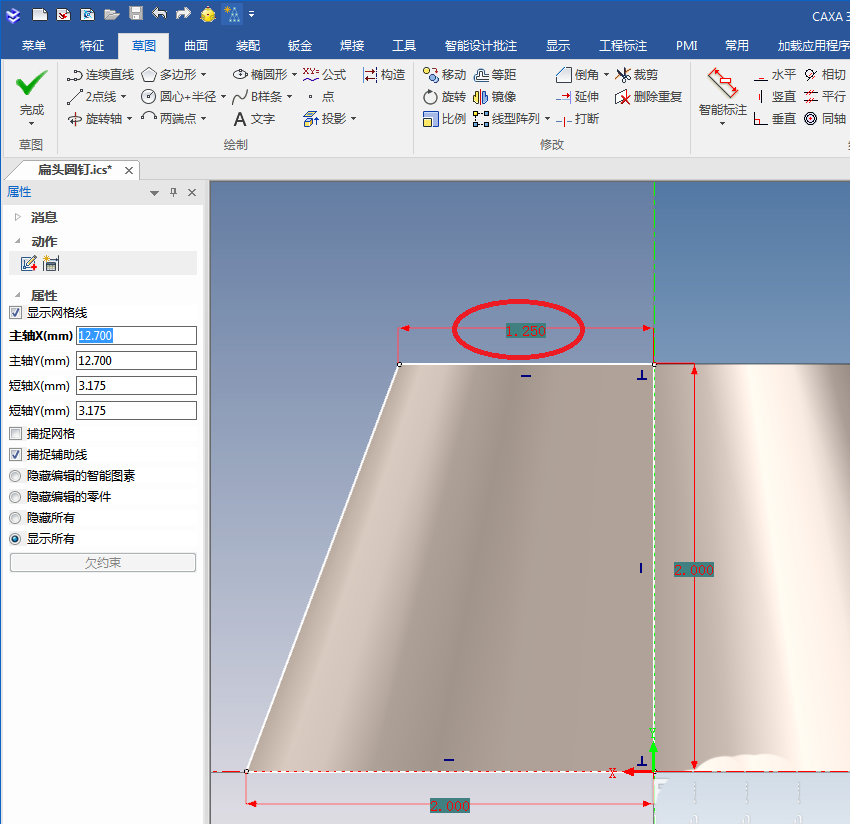

4、如下所示，进入草图状态，编辑截面，主要是激活智能标注命令，标注尺寸1.25，之后点击完成，退出草图。

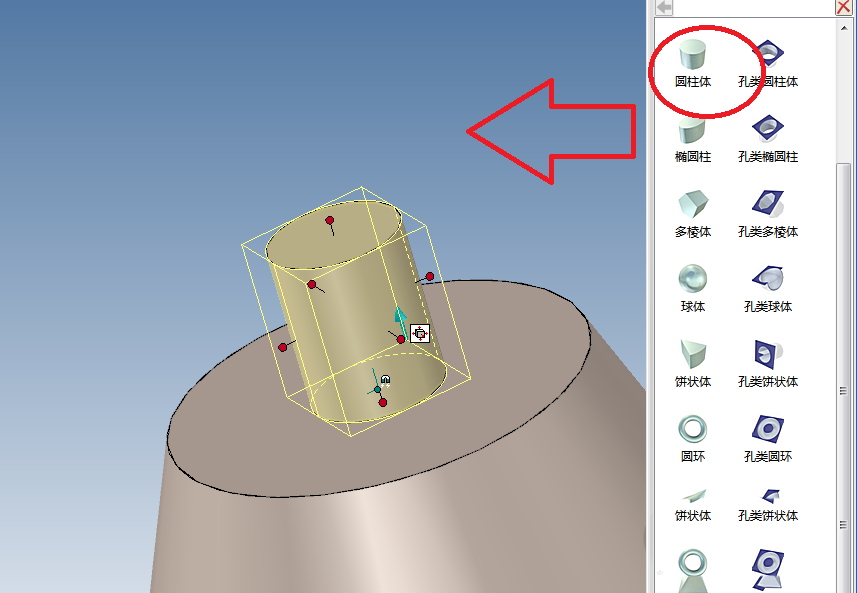

5、如下所示，从设计元素库中拖一个圆柱体过来，在圆台的上圆心处释放，创建一个圆柱体。

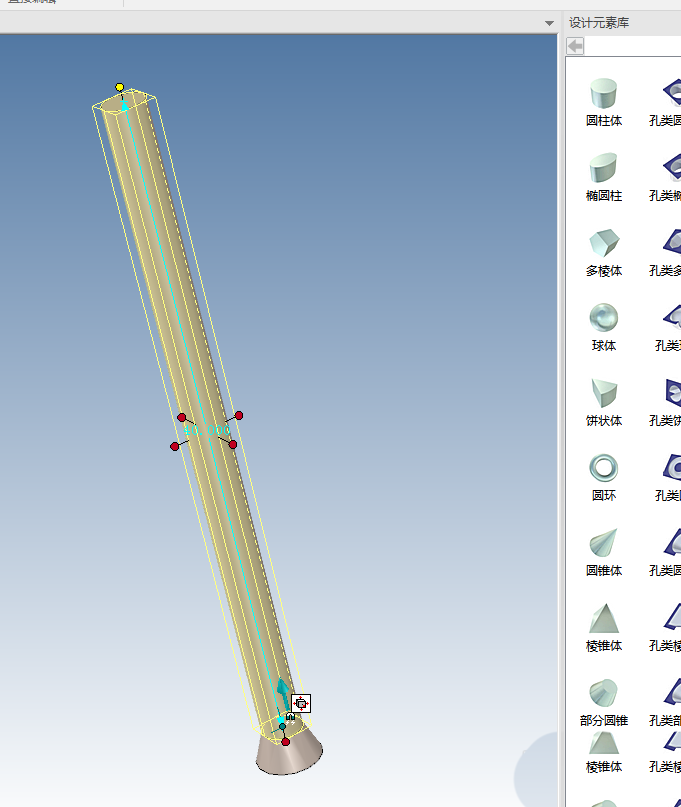

6、如下所示，点开包围盒，点击手柄，输入直径2.5，高度40，完成圆柱体的编辑。

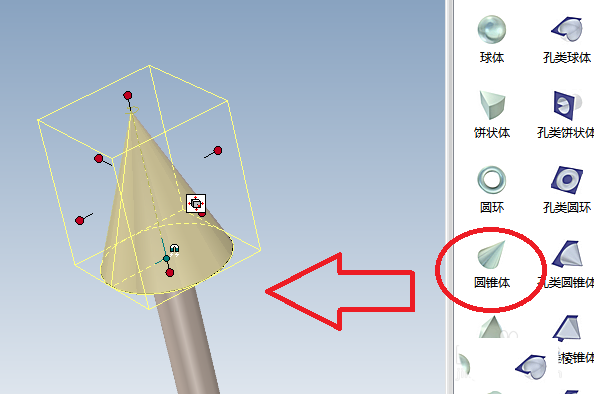

7、如下所示，从设计元素库中拖一个圆锥体过来，在圆柱体的上表面圆心处释放，完成一个圆锥体的创建。

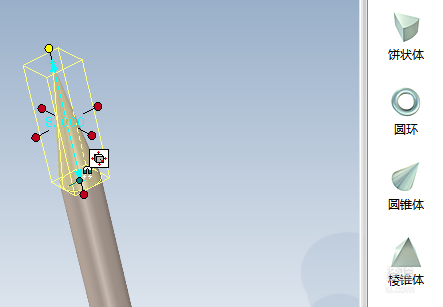

8、如下所示，同样的方式修改圆锥的尺寸，直径2.5，高度8，完成圆锥的编辑。

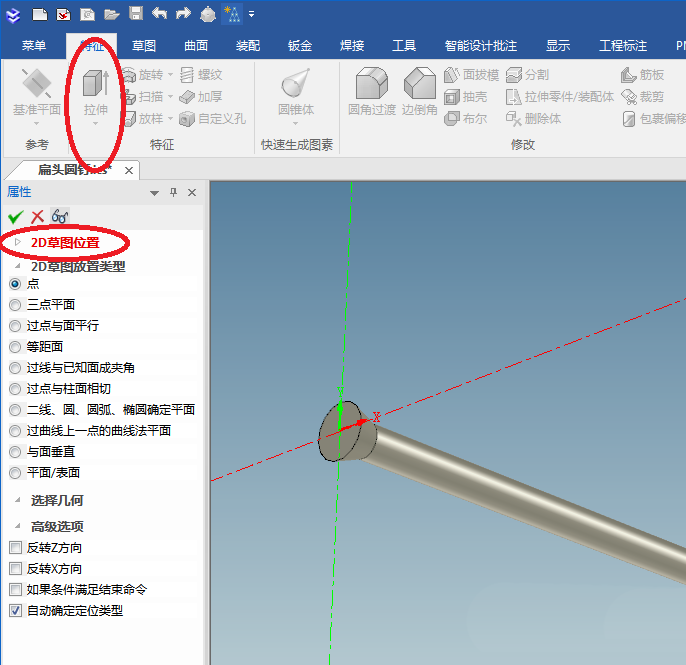

9、如下所示，先用鼠标选中这个零件，然后点击特征工具栏中的“拉伸”，然后轮廓点击“2D草图”，然后点击圆台的底面圆心，如下所示，然后点击√，完成草图的创建。

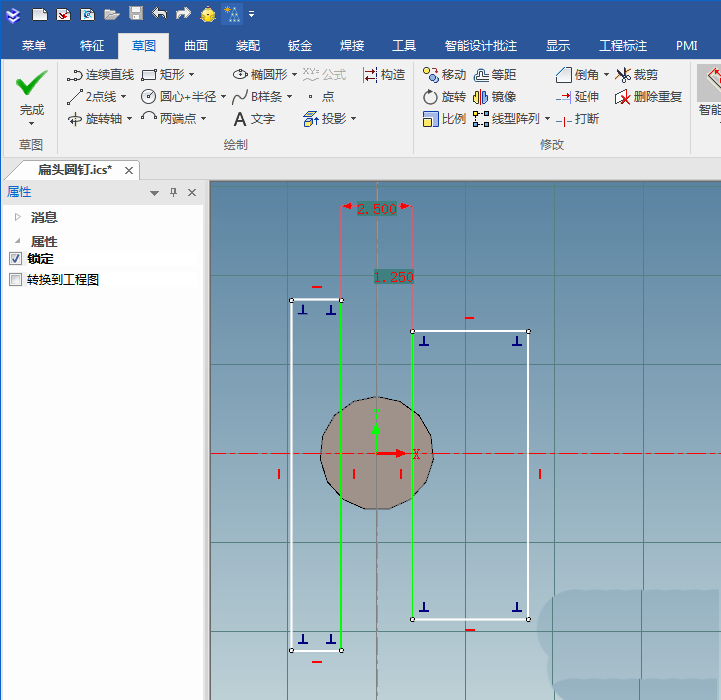

10、如下所示，进入草图，激活矩形命令，在纵轴的两侧各画一个矩形，然后激活智能标注命令，标注一个2.5，一个1.25，然后就能点击完成，退出草图了。

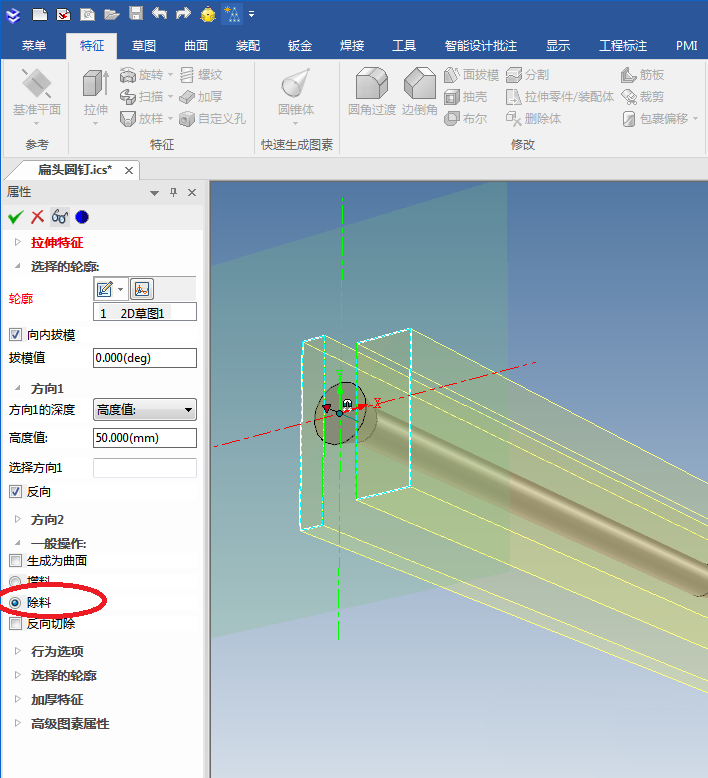

11、如下所示，看着预览效果调整方向，然后除料，点击√，完成。

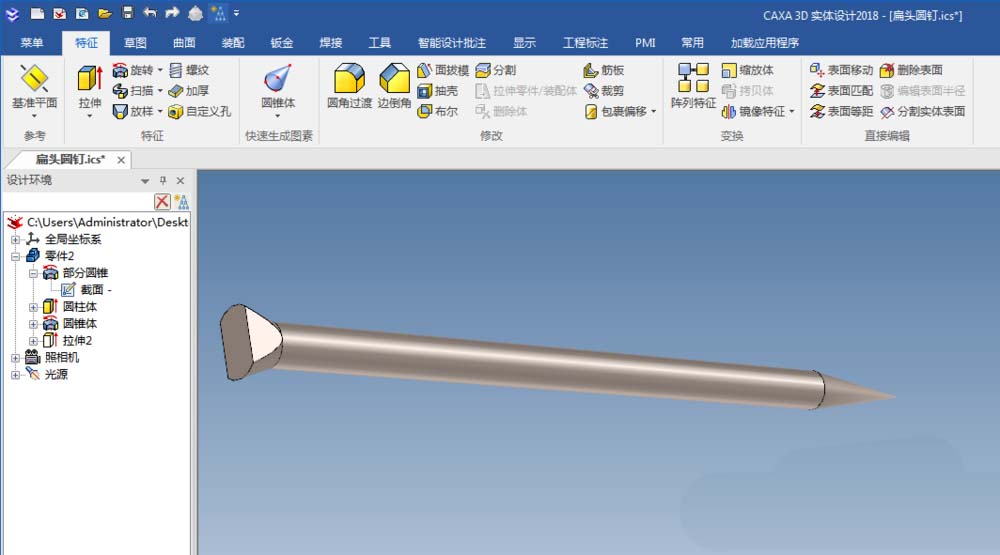

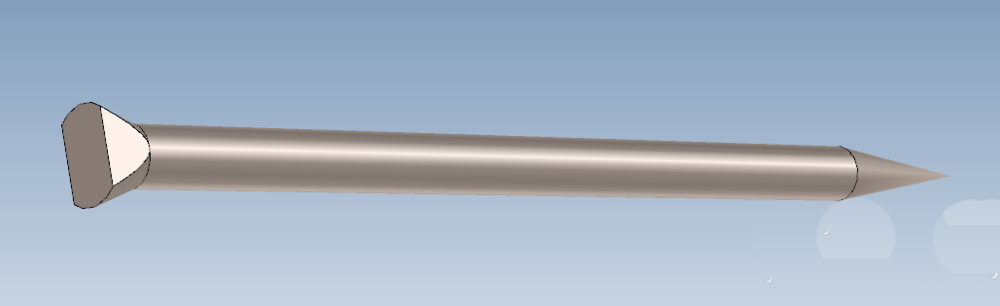

12、如下所示，完成以上操作，扁头圆钉在caxa中成功设计出来了。
以上就是caxa3D设计扁头圆钉模型的教程，希望大家喜欢，请继续关注脚本之家。
