proe中创建的水杯没有绘制把手，想要将水杯把手添加上，该怎么添加呢？下面我们来看看详细的教程。

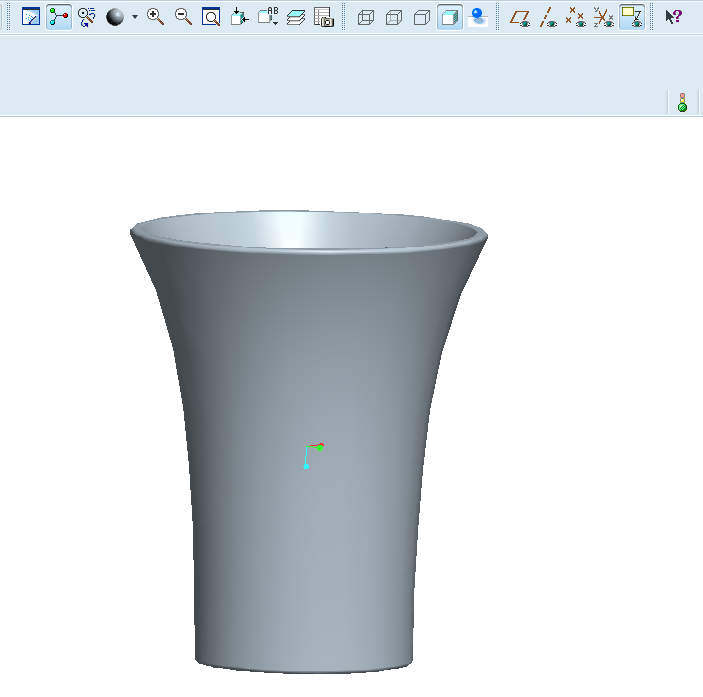

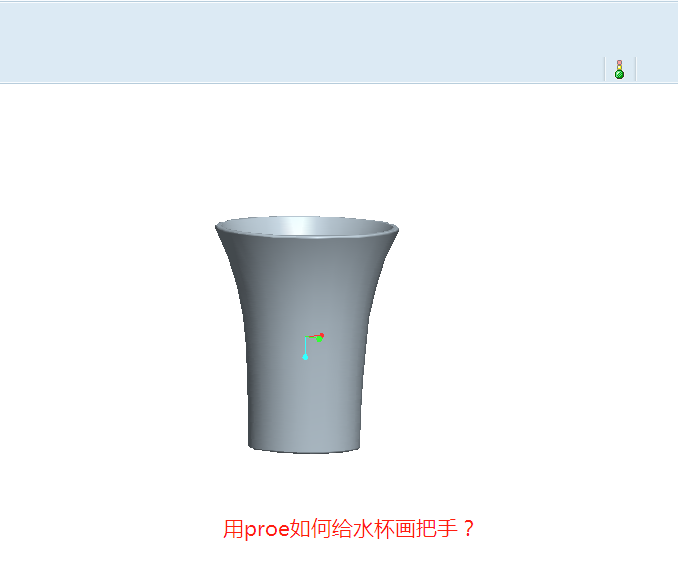

1、打开proe，新建一个水杯的杯体，用旋转命令即可。

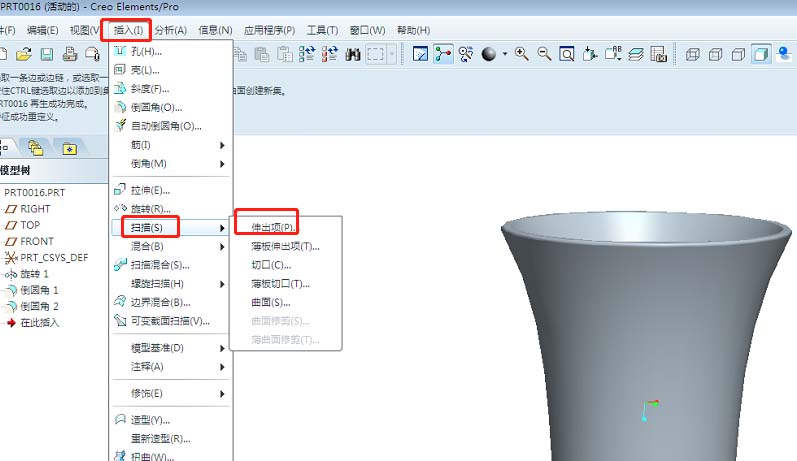

2、依次点击插入-扫描-伸出项

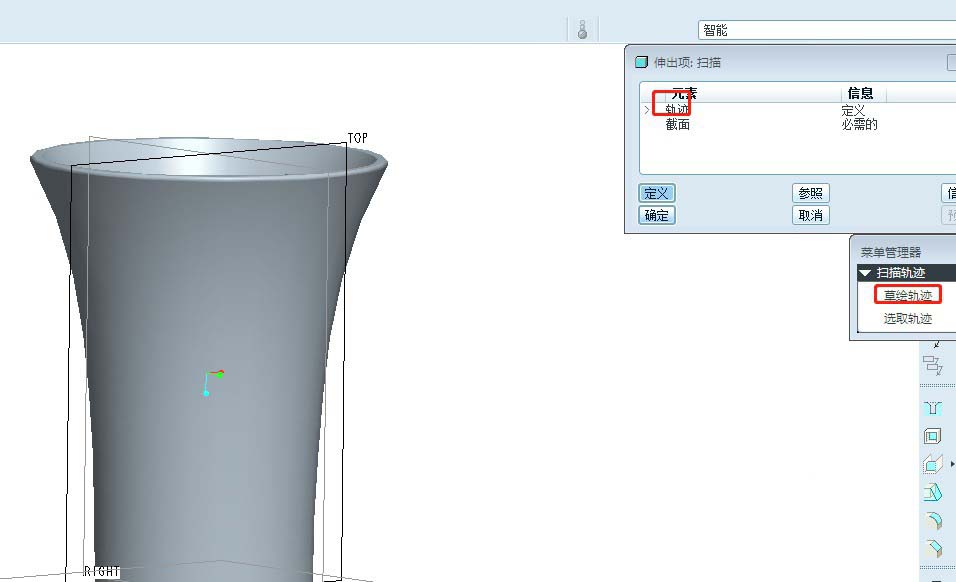

3、我们先做第一项轨迹，轨迹选草绘轨迹，选取放置平面，进入草绘。

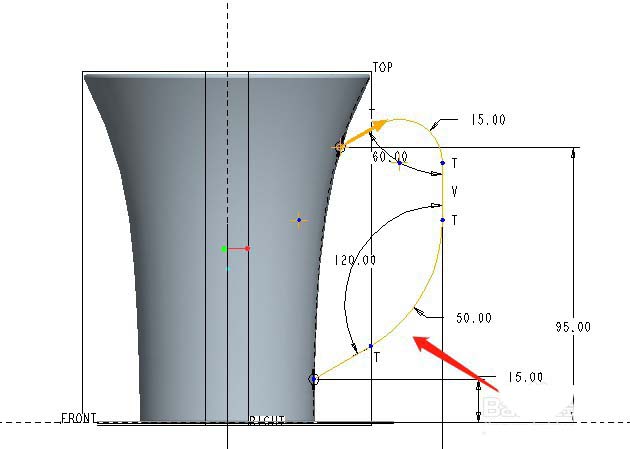

4、绘制一个轨迹出来，如图所示。形状尺寸可根据自己的杯子设计。然后点击草绘的完成，然后点击完成，然后进入截面

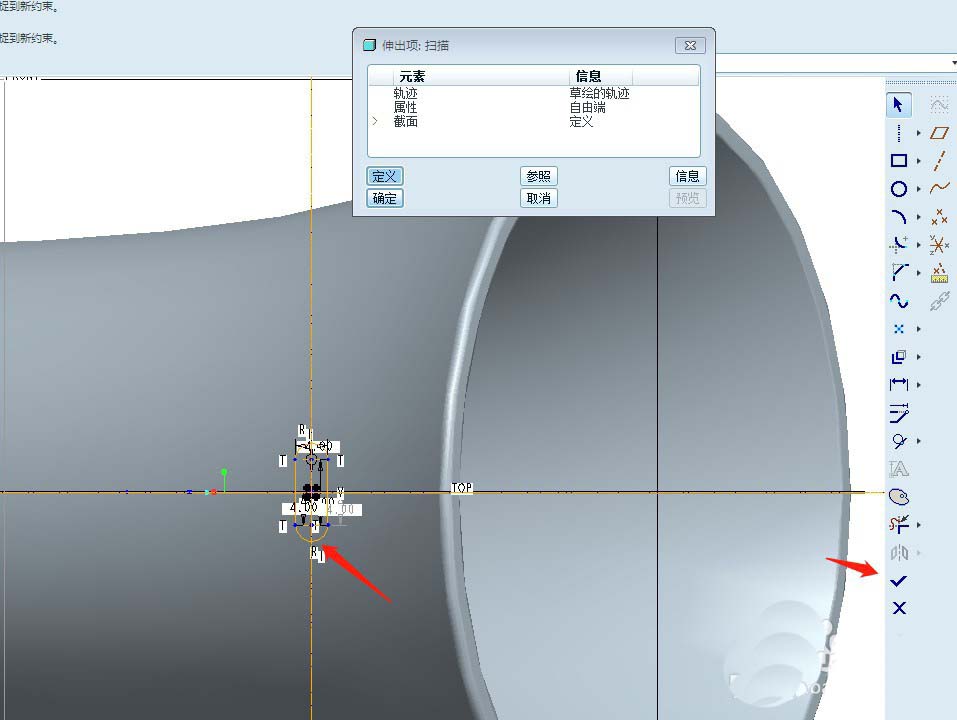

5、绘制把手的横截面，绘制完成之后，点击草绘完成，然后点击确定

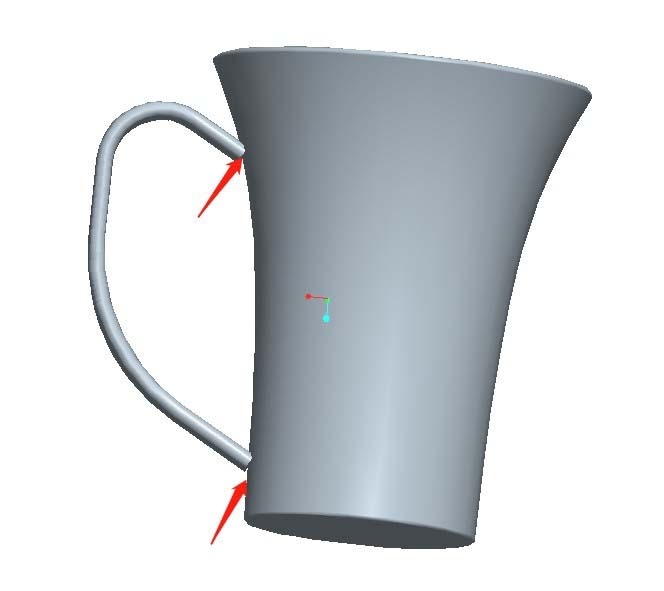

6、这时你会发现把手两端没有封闭，下面我们来调整一下

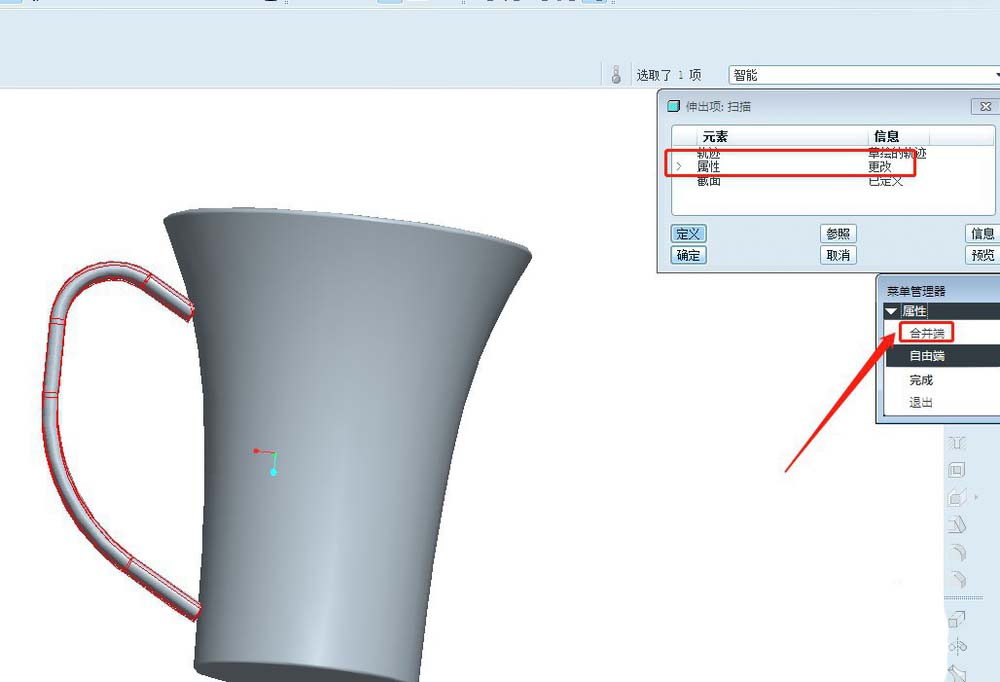

7、我们进入扫描伸出项的编辑定义，点击属性，然后选择合并端

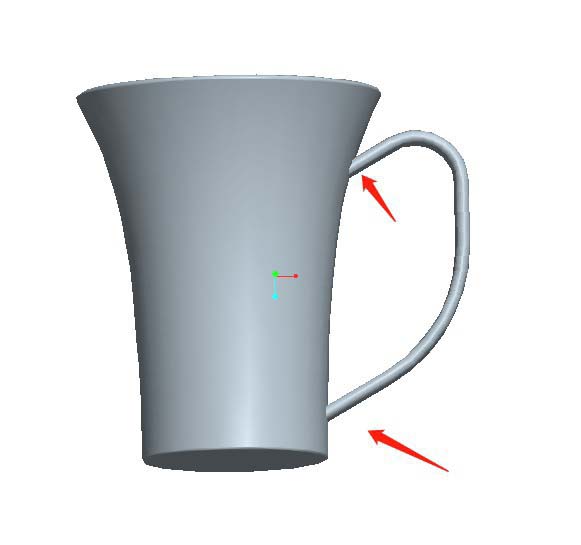

8、现在把手的两端就好多了
以上就是proe水杯把手的绘制方法，希望大家喜欢，请继续关注脚本之家。
