UG10.0中想要创建一个十字形旋钮开关，老老式电视就有旋钮开关，该怎么创建呢？下面我们就来看看ug10.0创建旋钮开关的教程。

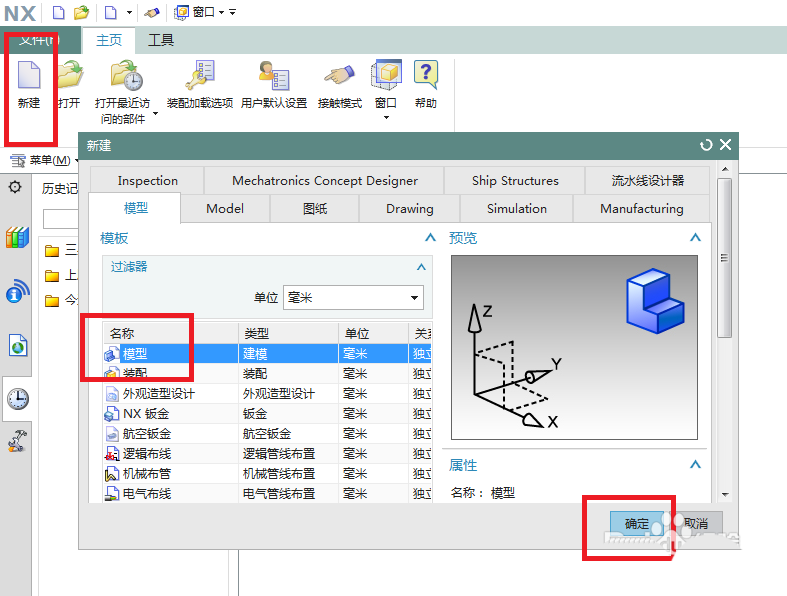

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，使软件进入到三维界面。

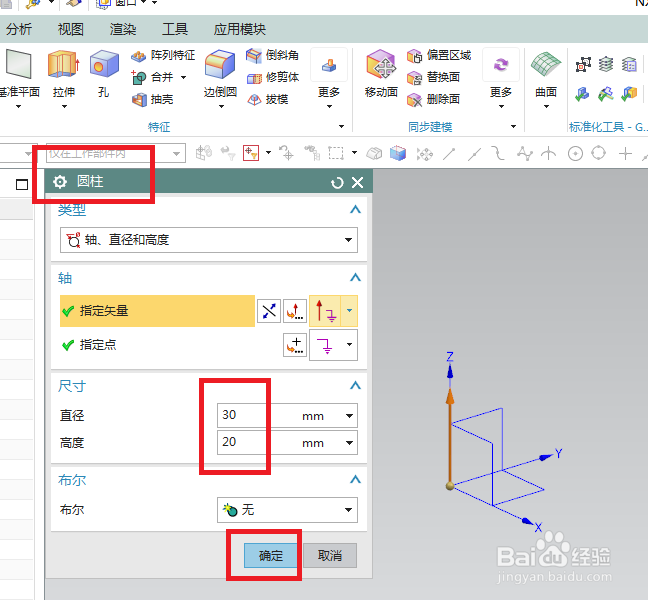

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，“圆柱”对话框中设置直径30，高度20，轴默认，点击“确定”。

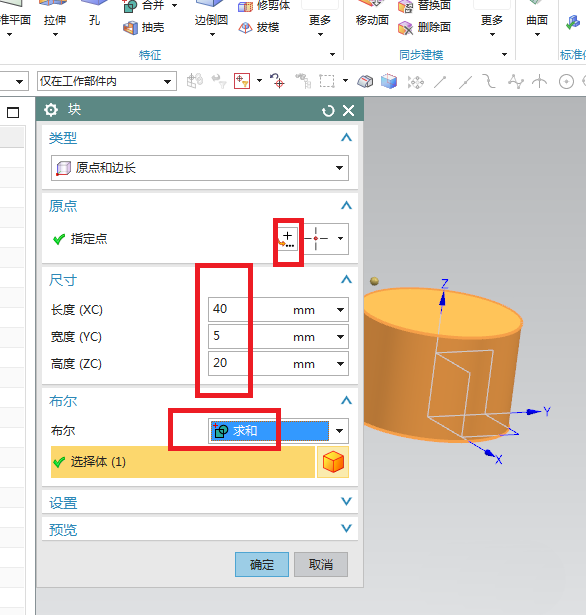

3、如下图所示，执行【菜单——插入——设计特征——长方体】，“块”对话框中设置长宽高为40、5、20、，布尔求和，指定点。

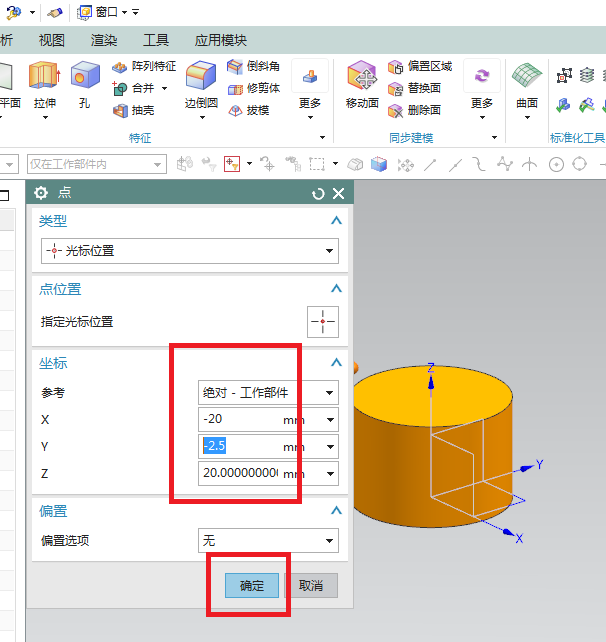

4、如下图所示，“点”对话框，输入点的坐标为（-20，-2.5，20），点击“确定”，回到“块”对话框中点击“确定”，完成长方体的创建。

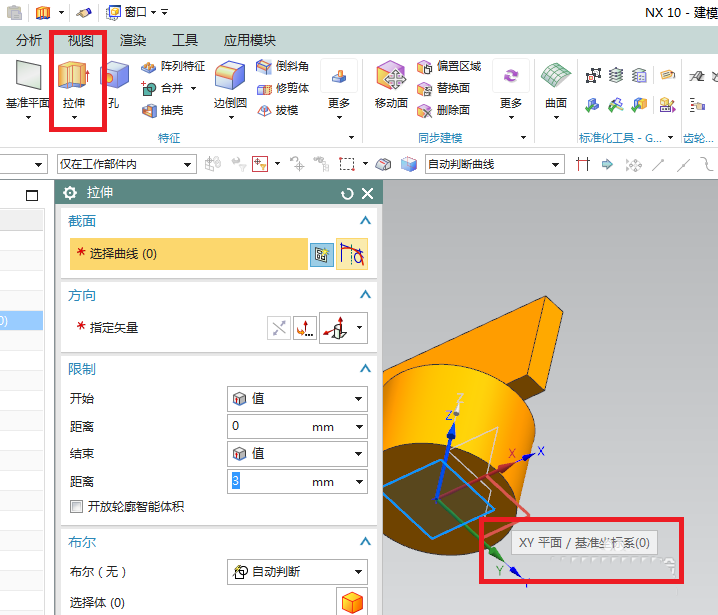

5、如下图所示，点击工具栏中的 拉伸 图标，激活 拉伸 命令，点击基准坐标系中的 XY平面 ，直接进入草图环境。

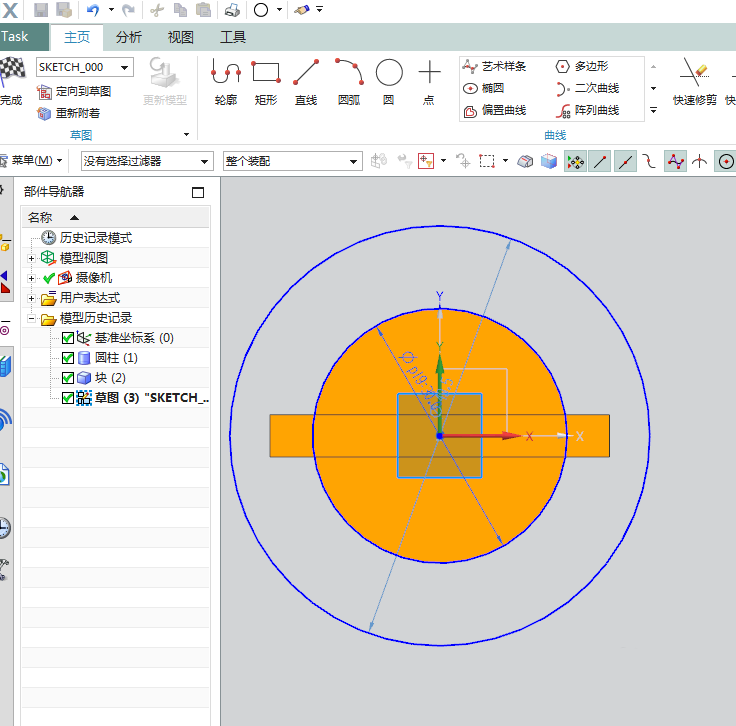

6、如下图所示，进入草图环境，首先激活草图工具栏中的 圆 命令，然后以坐标原点为圆心画两个圆，然后双击修改圆的直径，大圆超过实体即可，小圆直径ø30，最后点击“完成”，退出草图。

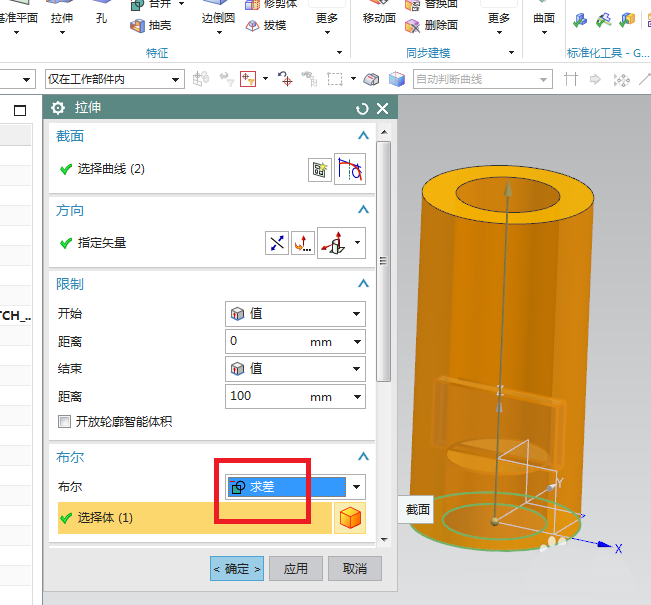

7、如下图所示，回到 拉伸 对话框 ，布尔求差，自动选择实体，限制为：从0开始，到100结束，看着预览效果调整方向，点击“确定”，

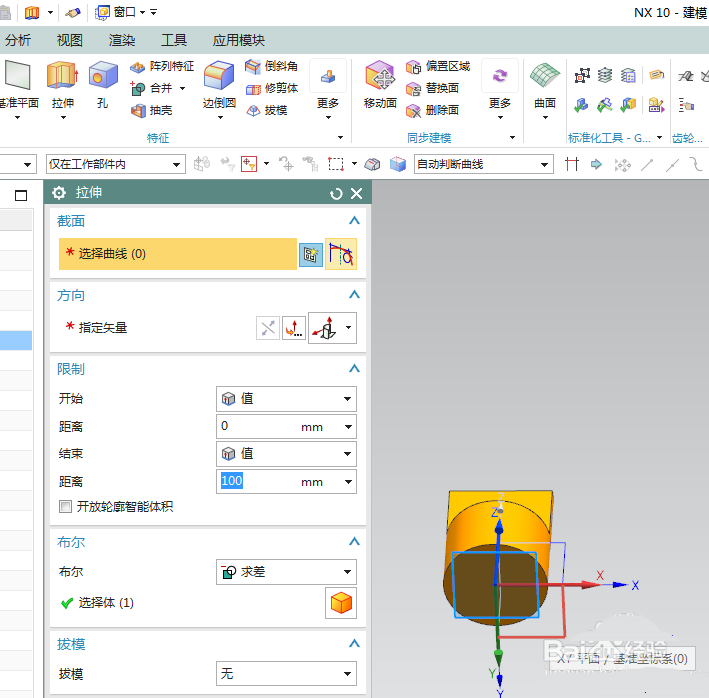

8、如下图所示，重复操作“拉伸——XY平面”，进入草图。

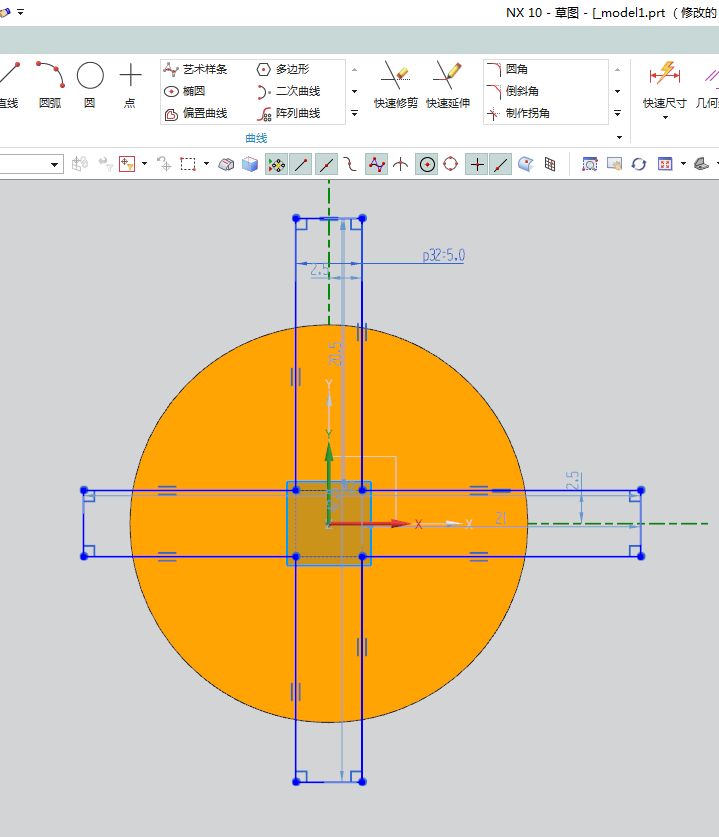

9、如下图所示，进入草图，激活矩形命令，画两个相互垂直的矩形，激活约束命令，相等、平行，激活“快速尺寸”命令，标注矩形的宽度5，单边距离轴2.5，大概就是这么宽，激活 裁剪 命令，将多余的线段裁剪掉，留下一个空心的十字槽型，最后点击“确定”。

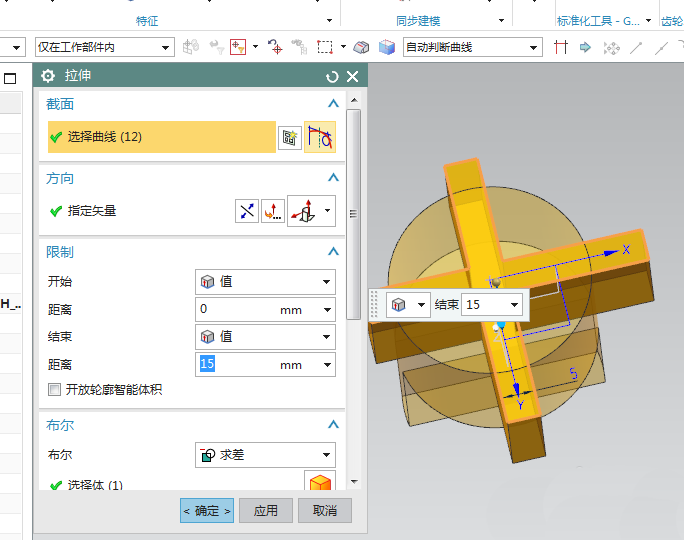

10、如下图所示，限制为从0开始，15结束，看着预览调整方向，布尔求差，自动选择实体，点击“确定”。

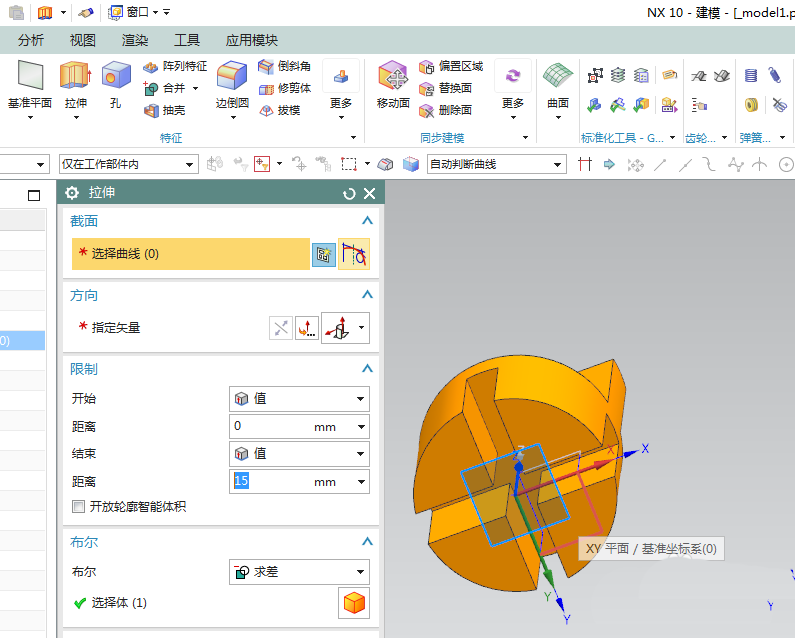

11、如下图所示，又一次执行“拉伸——XY平面”进入草图。

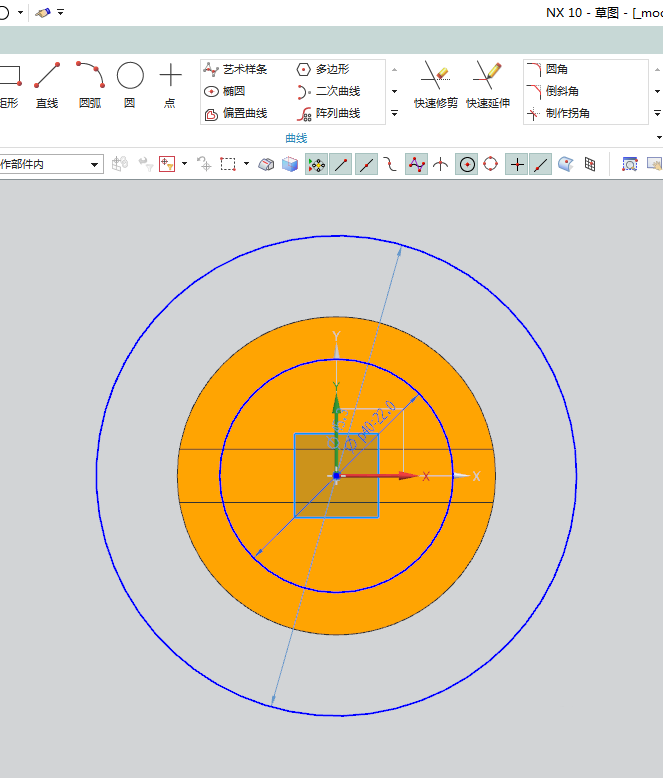

12、如下图所示，又是激活圆命令，以坐标原点为圆心画两个圆，双击修改圆的直径，大圆超过实体即可，小圆直径为ø22，最后点击“完成”。

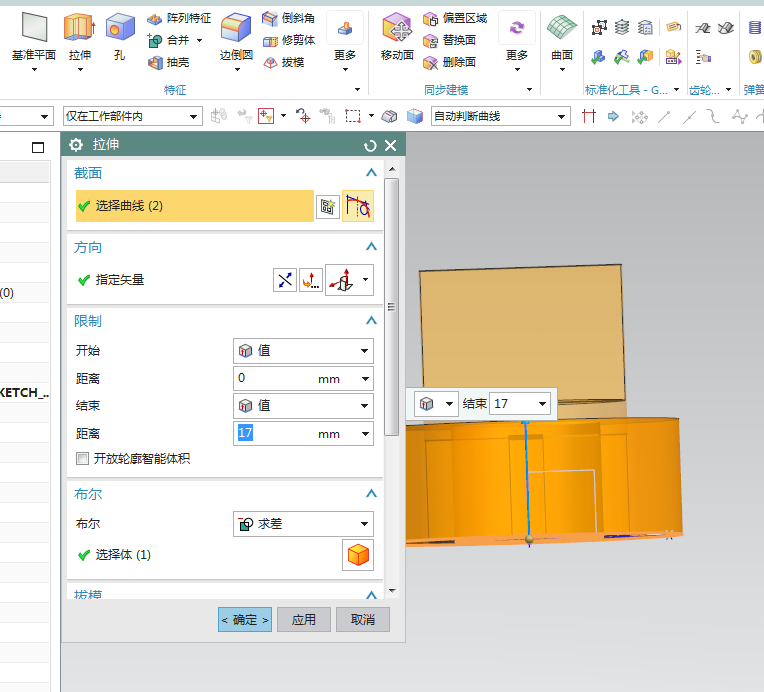

13、如下图所示，布尔求差，自动选择实体，看着预览效果决定是否反向，限制为从0开始，17结束，点击“确定”。

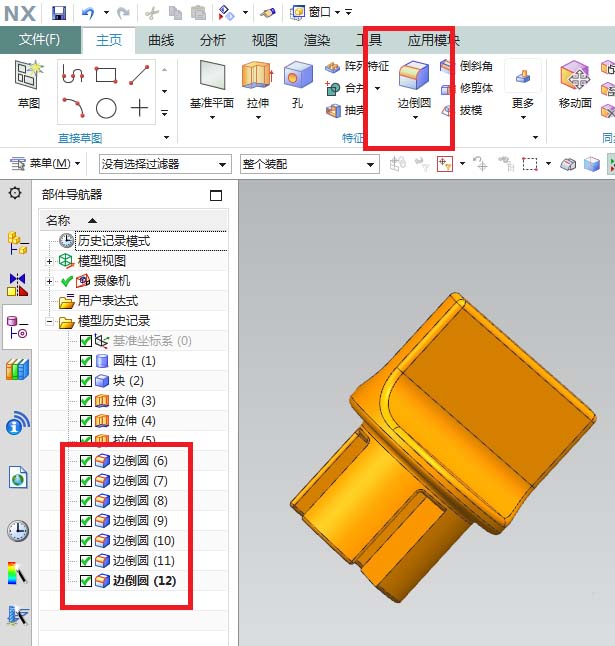

14、如下图所示，激活边倒圆命令，一步一步的去进行边倒圆操作，根据实际效果，设置边倒圆半径，看设计树可以得知笔者进行了多次边倒圆。

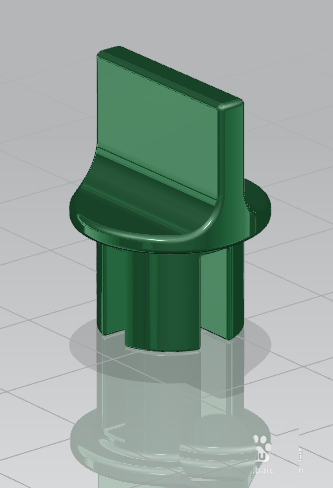

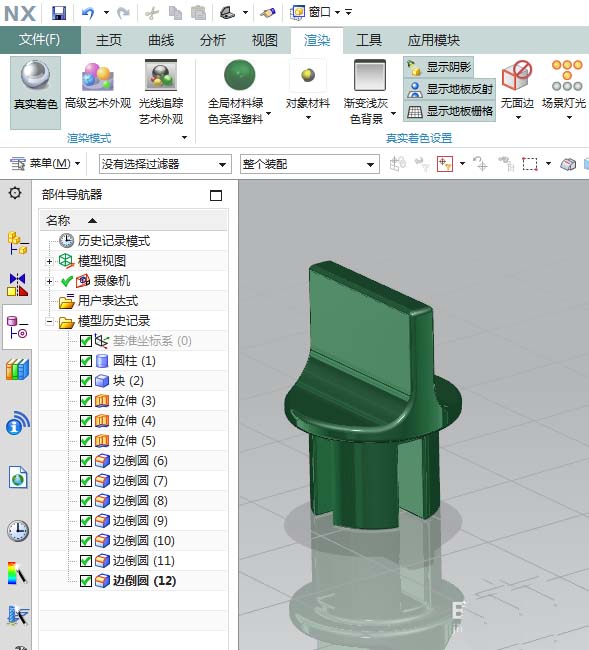

15、如下图所示，设计树中隐藏基准坐标系，渲染——真实着色——全局材料绿色亮泽塑料。最后的效果就如下图所示了。
以上就是UG10.0创建十字形旋钮开关零件模型的教程，希望大家喜欢，请继续关注脚本之家。
