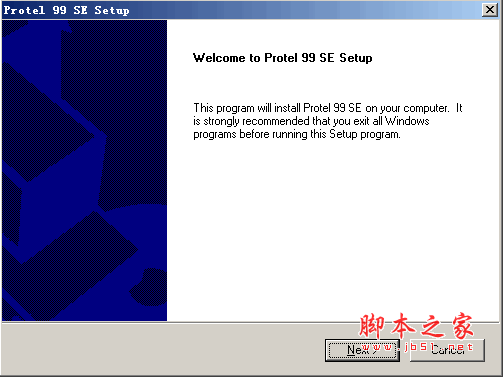

protel99se中文版 带sp6 汉化特别版

• 类型：机械电子
• 大小：76MB
• 语言：简体中文
• 时间：2014-03-30

查看详情

绘制元件：

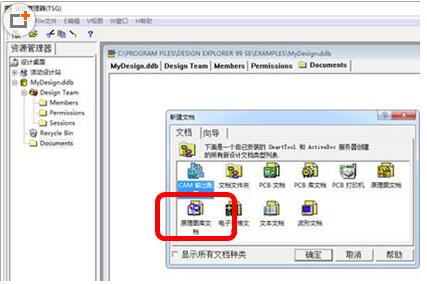

1、首先打开Protel99SE软件，新建一个设计数据库，再点击[文件]-[新建]，设置好存储位置及文件类型，新建一个原理图库文档。

2、双击新生成的元件器库，点击菜单栏的[工具]-[新部件]就可以绘制你需要的特殊元件了。

3、先根据所要绘制的元器件来进行准确的命名，最好包括元件的型号、特殊参数等简短信息，方便之后的查询、导入。

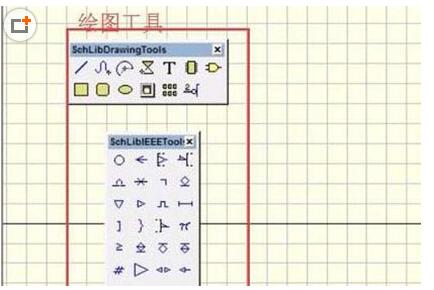

4、选择绘图工具绘制SCH元件以及放入元件的管脚，相关快捷键介绍：“X+A”取消选中；“Tab”跳出属性；“P+P”放置元器件；“P+W”画连线；“P+B”画总线；“P+U”画总线分支线；“P+J”放置电路节点；“P+O”放置电源端口；“P+N”放置网络标号。

5、绘制好元件的外形，在适当位置放入简单的说明文字，如果是常见的元器，只需要说明相关的参数即可，相对特殊的元器件则根据用途进行详细说明。

6、绘制好需要的所有元件，点击保存就完成了该元件库的制作。

以上就是小编为你准备的Protel99SE画元件教程，有需要的小伙伴还不快去试试看。
