SolidWorks中想要建模20x80的A型内螺纹圆柱销，该怎么建模呢？下面我们就来看看详细的教程。

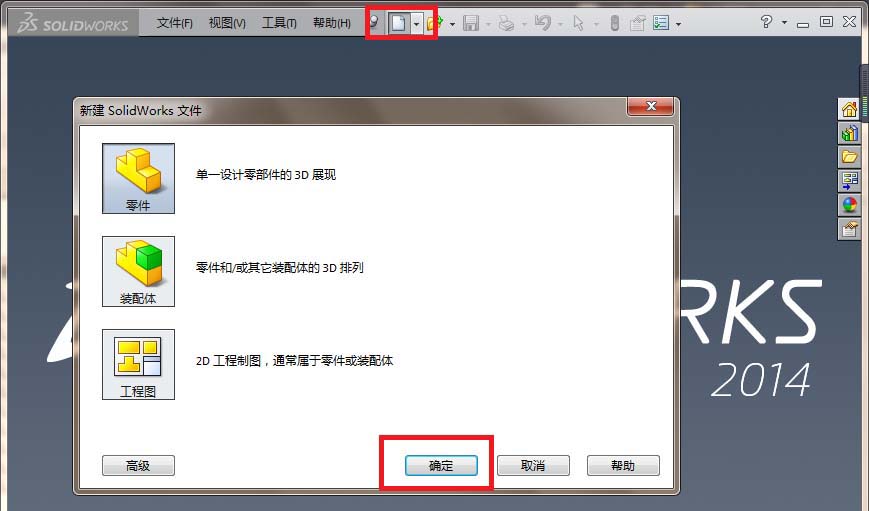

1、如下图所示，打开SolidWorks软件，新建一个零件文件。

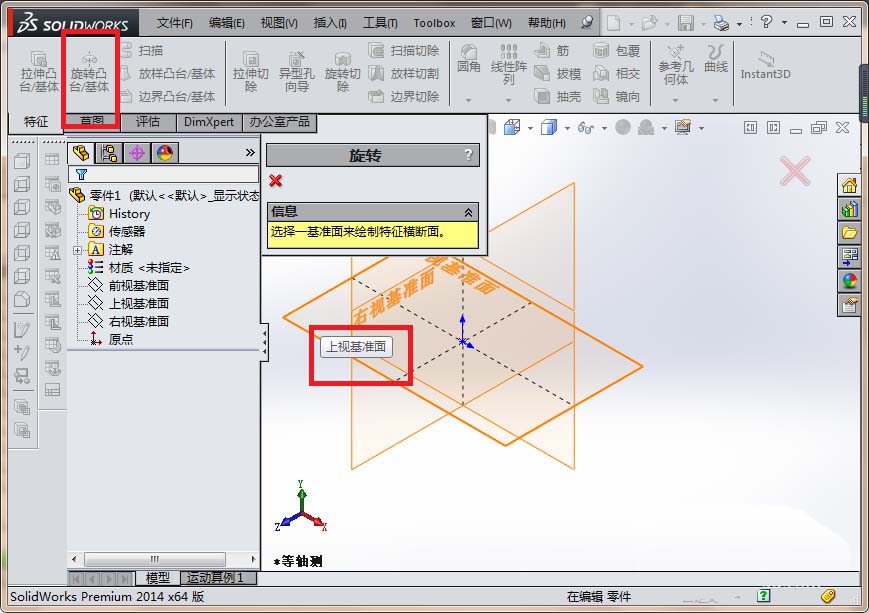

2、如下图所示，两步进入草图，点击工具栏中 的 旋转凸台/基体 图标，点击“上视基准面”。

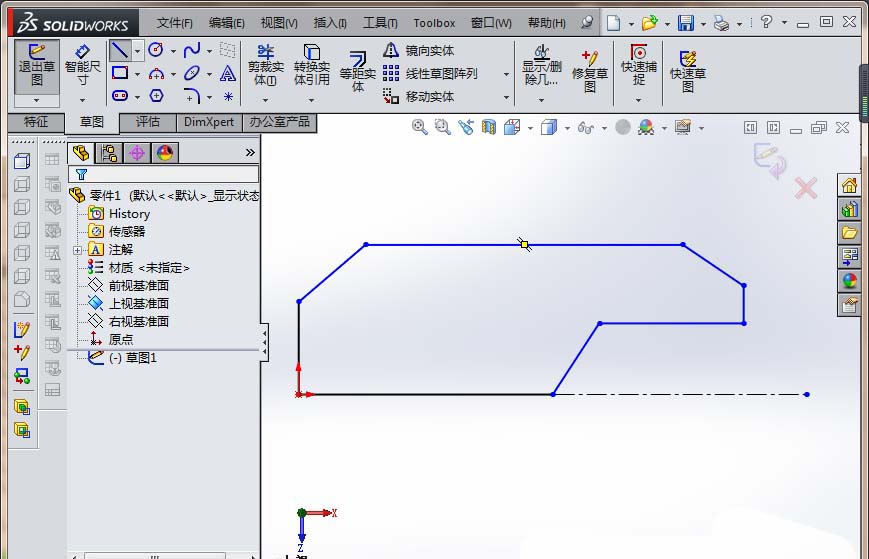

3、如下图所示，首先激活中心线命令，过坐标原点向右画一条水平中心线，激活直线命令，以坐标原点为起点画出我们需要的旋转的截面的轮廓，如下图，可以先不用管具体尺寸。

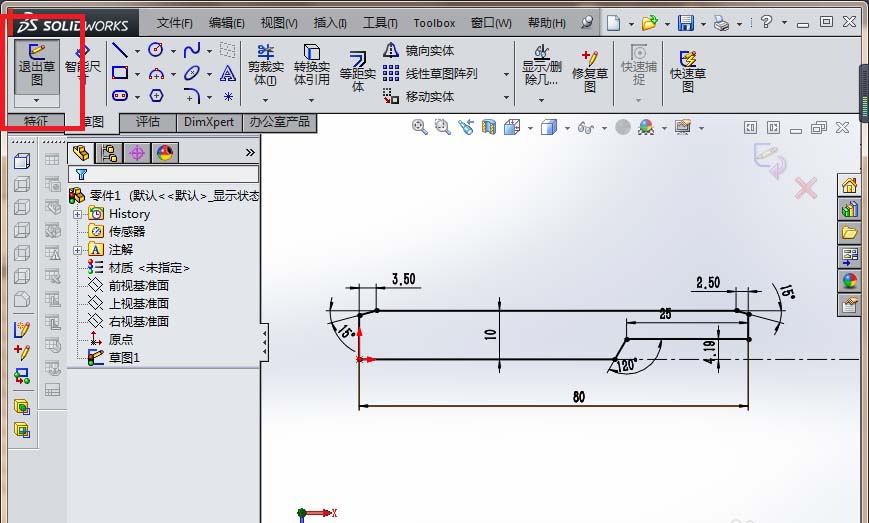

4、如下图所示，激活工具栏中的智能尺寸命令，然后按照从GB/T120中查询得到的数据进行标注、约束，20x80的A型内螺纹圆柱销，公称直径ø20，总长80，左边倒角3.5x15，右边倒角2.5x15，右边还有一个内螺纹的内孔也一次旋转完成，内螺纹是M10。

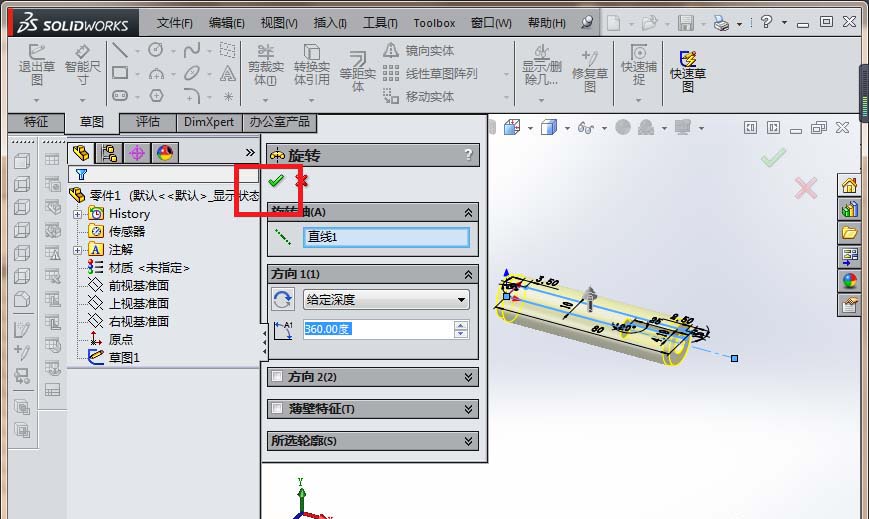

5、如下图所示，退出草图之后看着旋转效果，点击确定，完成圆柱销的实体部分创建。

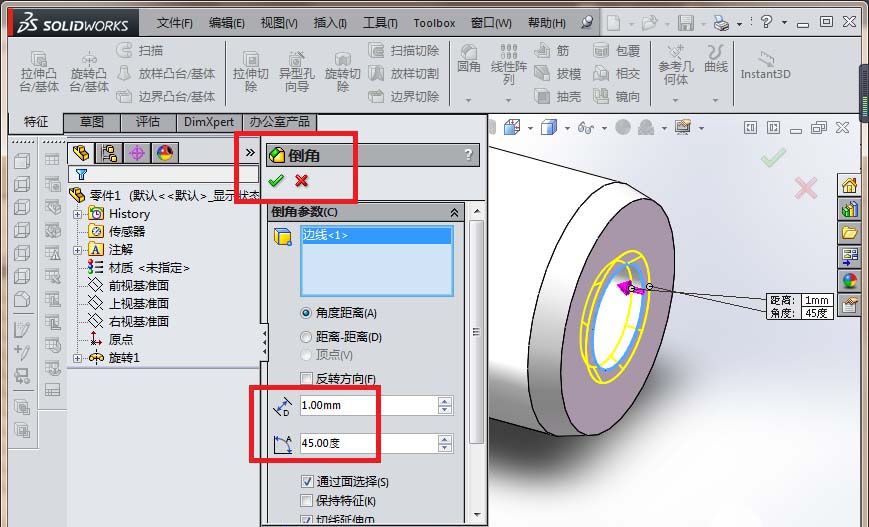

6、如下图所示，点击工具栏中的倒角图标，激活倒角命令，然后给内螺纹的口部进行C1的倒角。

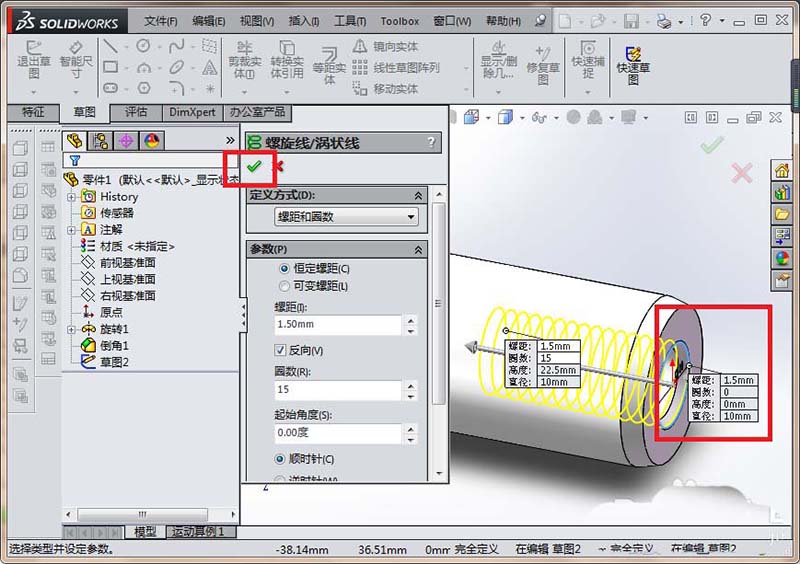

7、如下图所示，开始创建螺纹，这里主要是创建螺旋线。
1）工具栏中点击“曲线”，
2）曲线下面点击“螺旋线/涡状线”，
3）选择实体平面，
4）草图中画圆，直径ø10，
5）设置螺距1.5，圈数15，起始角度0，看着效果调整方向，
6）打√，完成并结束本次操作。

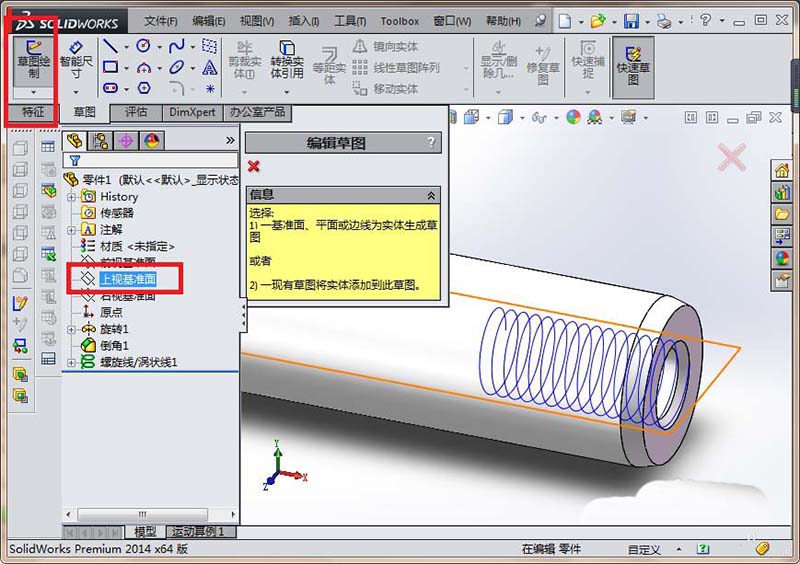

8、如下图所示，这里开始创建螺纹的第二步，画草图三角形。点击工具栏中的“草图绘制”，点击设计树中的“上视基准面”。进入草图绘制的界面。

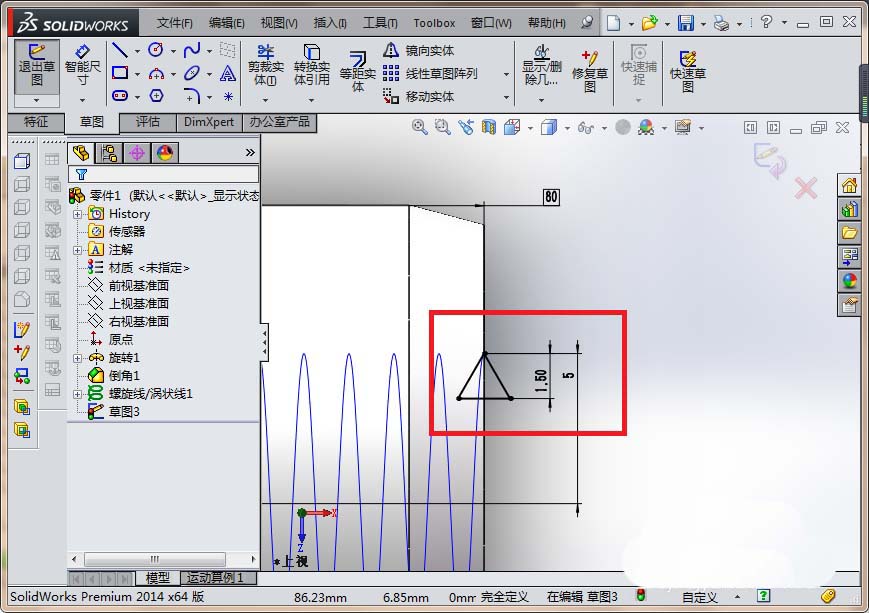

9、如下图所示，激活直线命令，画一个封闭的三角形，添加约束，将三角形约束成等边三角形，激活智能尺寸命令，给三角形标注尺寸，将其定位，退出草图。

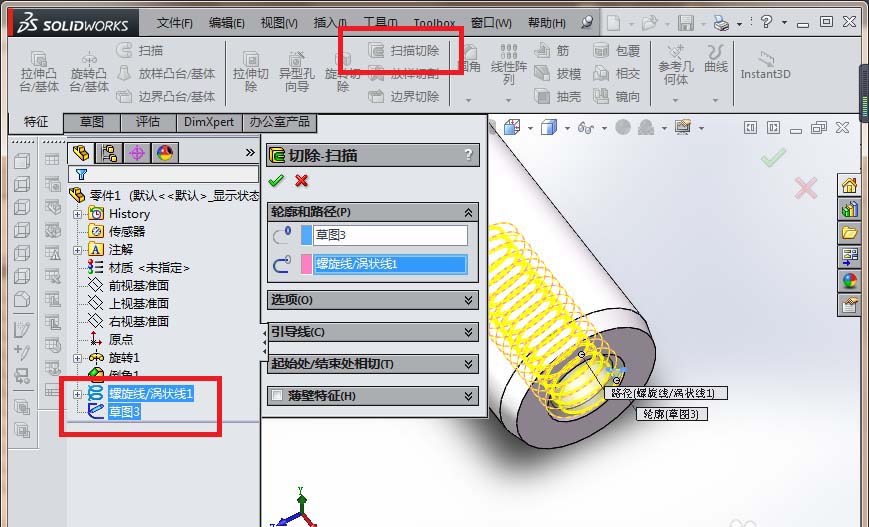

10、如下图所示，这里是创建螺纹的最后一步了：扫描切除。
1）点击工具栏中的 扫描切除 图标，
2）轮廓选择三角形，
3）路径选择螺旋线，
4）点击√，完成并结束本次操作。

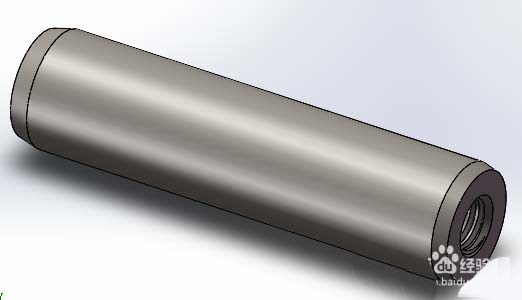

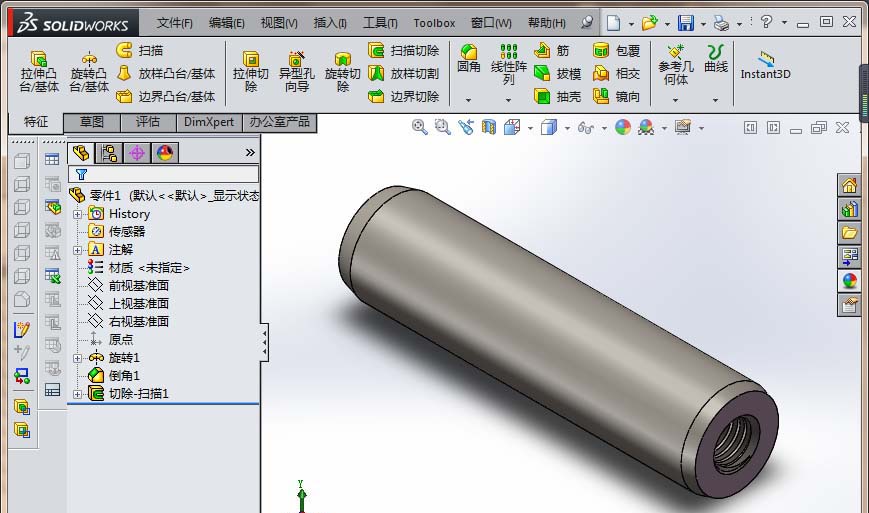

11、从软件右侧外观工具栏中找到一种金属颜色，给内螺纹圆柱销上色，即可拥有如下图所示的效果。“销 GB/T120 20x80”SolidWorks建模完成。
以上就是SolidWorks建模内螺纹圆柱销零件的教程，希望大家喜欢，请继续关注脚本之家。
