caxa3D中想要在曲面上画太极图，这个超级简单，主要用到分割实体表面命令，下面我们就来看看详细的教程。

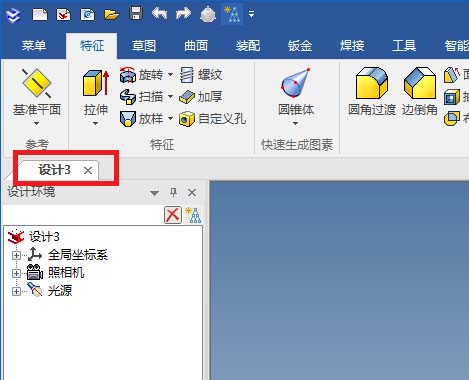

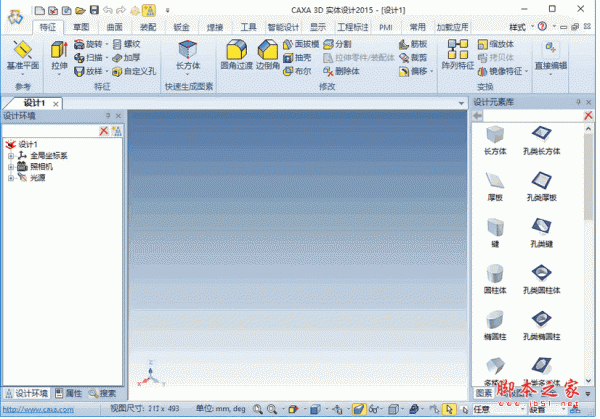

1、如下图所示，打开CAXA3D实体设计软件，新建一个新的设计环境。

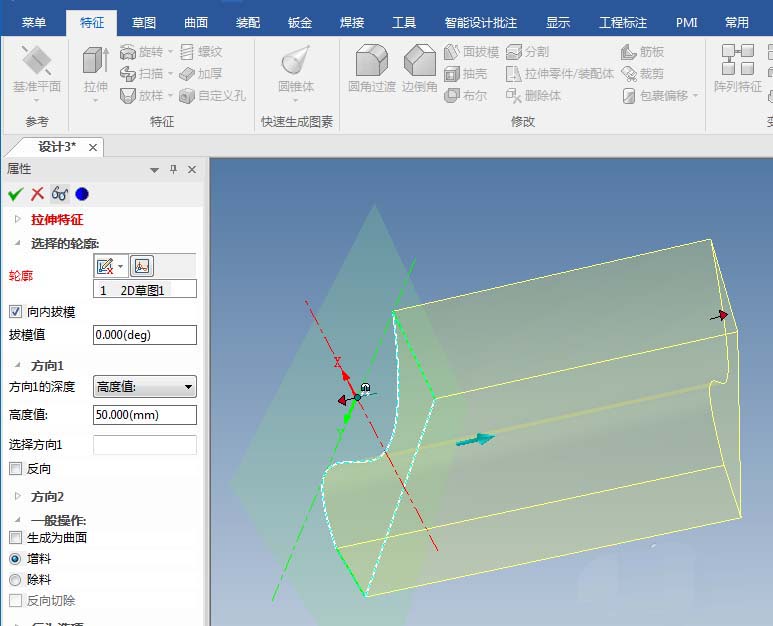

2、如下图所示，激活拉伸命令，拉伸一个带有曲面的实体作为后面演示所用。

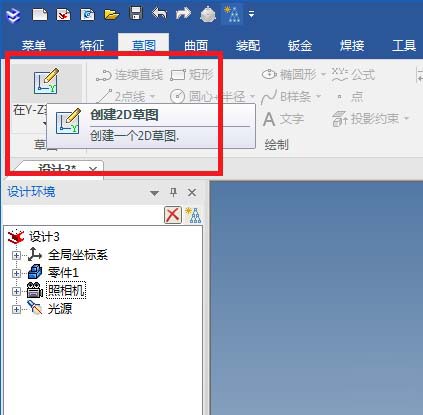

3、如下图所示，首先点击标题栏中的草图，然后在草图工具栏中点击在Y-Z基准面创建草图（因为前面拉伸的曲面实体与它垂直）。

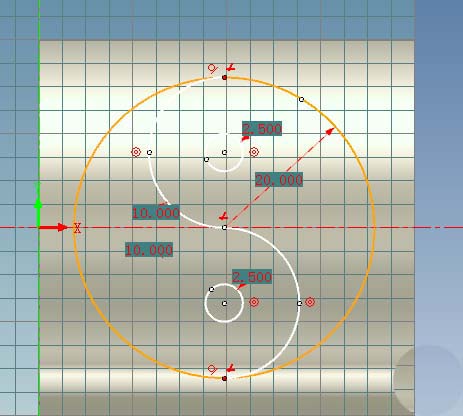

4、如下图所示，进入到草图，
激活圆命令，在不同位置画5个圆，
激活约束命令，圆心全部约束在Z轴，
激活标注命令，见所有的圆标注成太极图，
激活裁剪命令，完成最后的裁剪，一个平面太极图就好了，
可以点击 完成 了。

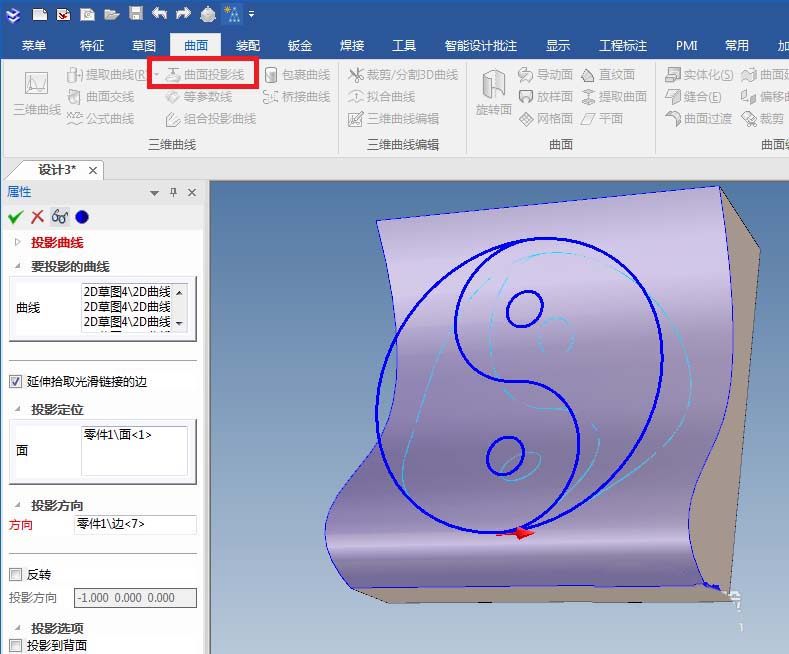

5、如下图所示，首先点击标题栏中的曲面，然后点击曲面工具栏中的曲面投影线，然后软件左边属性栏中曲线一栏选择所有的太极图曲线，面选择曲面，方向点击实体中的垂直方向的棱边线，最后点击√。

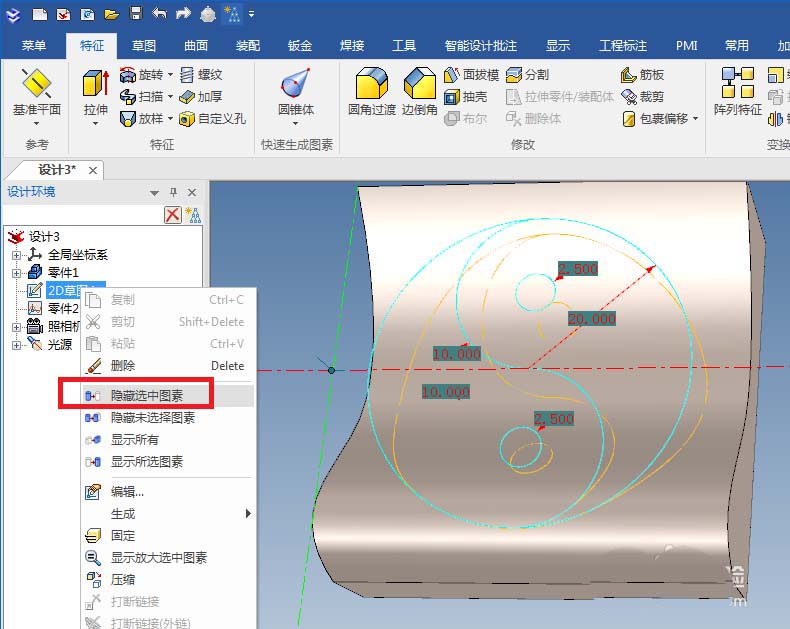

6、如下图所示，见红色框选，在设计树中将草图给隐藏起来。

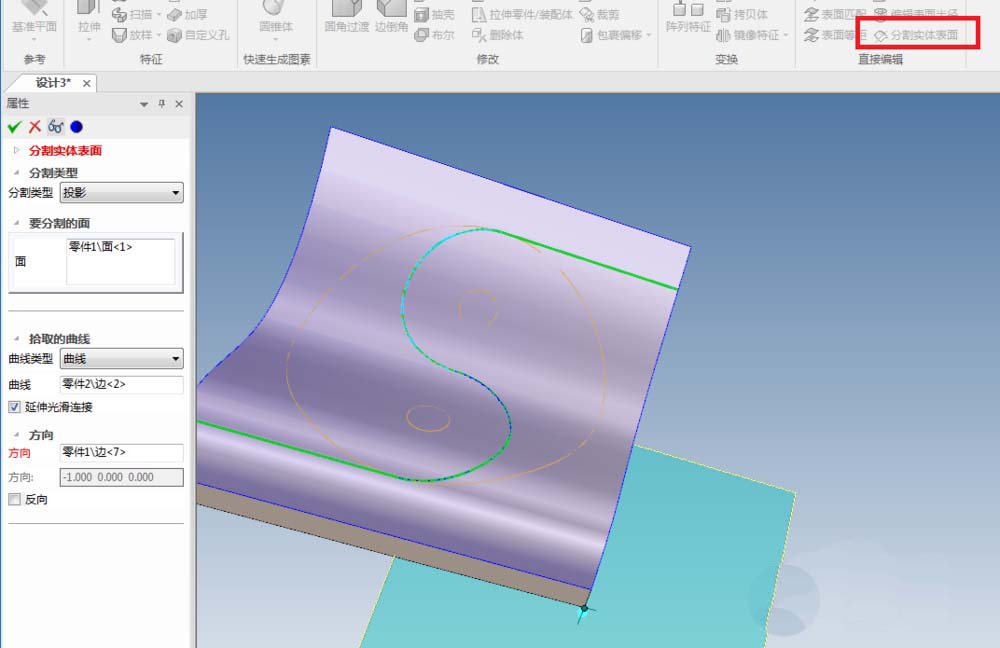

7、如下图所示，首选点击标题栏中的特征，然后点击特征工具栏中的分割实体表面图标，激活该命令，然后看软件左边的属性栏，分割类型为投影，面选择曲面，线选择曲线，方向垂直边线，打√，完成整体曲面的分割。

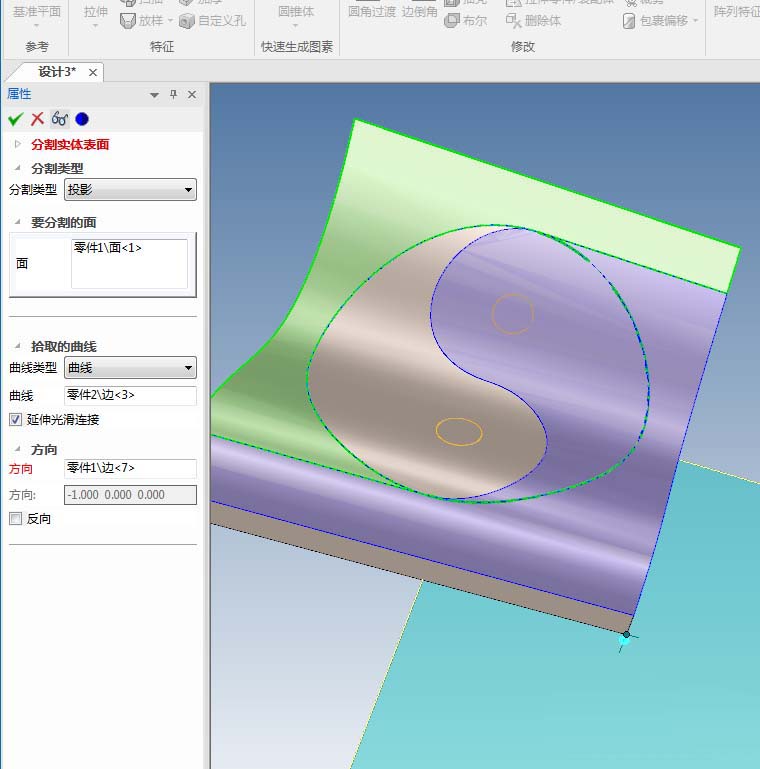

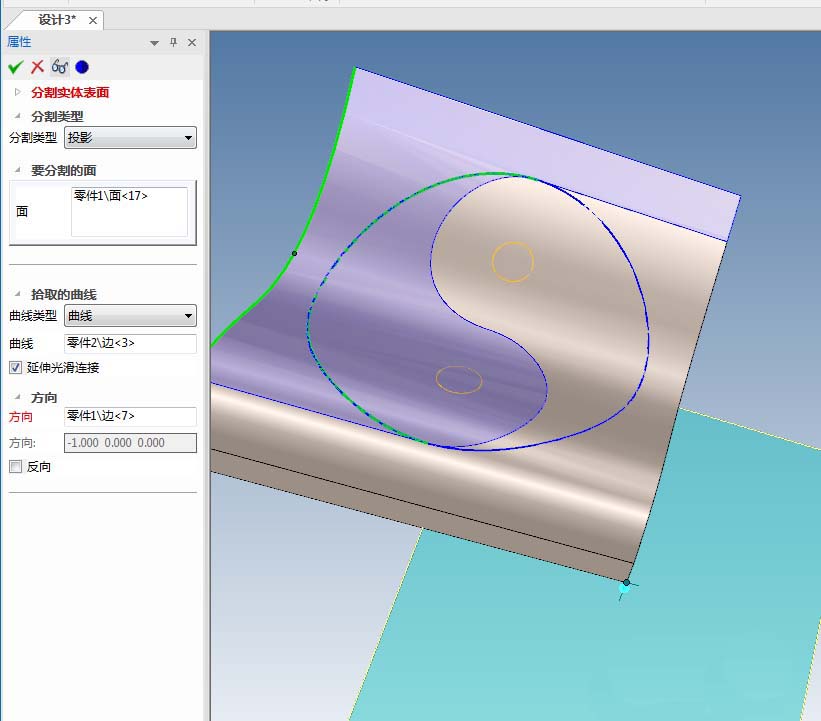

8、如下图所示，重复上述操作，继续分割左边的曲面。

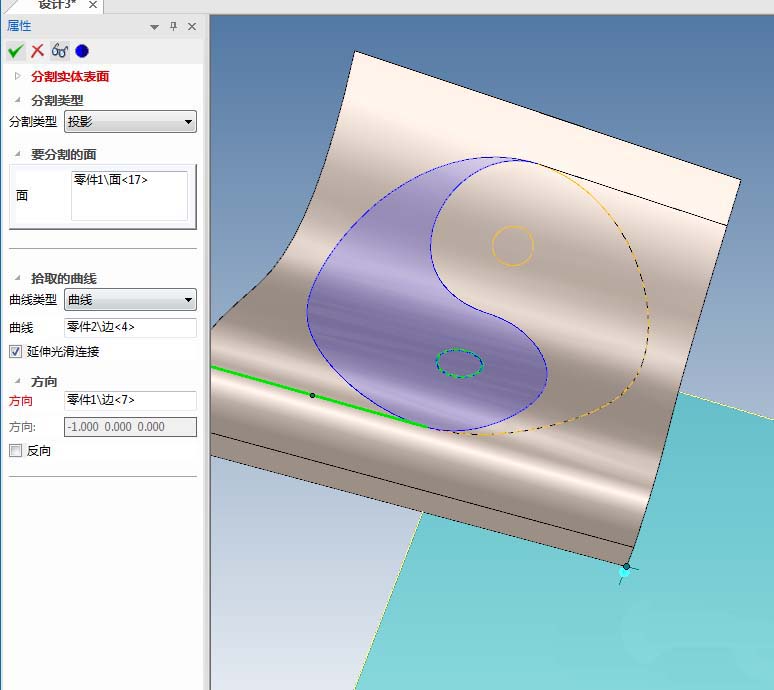

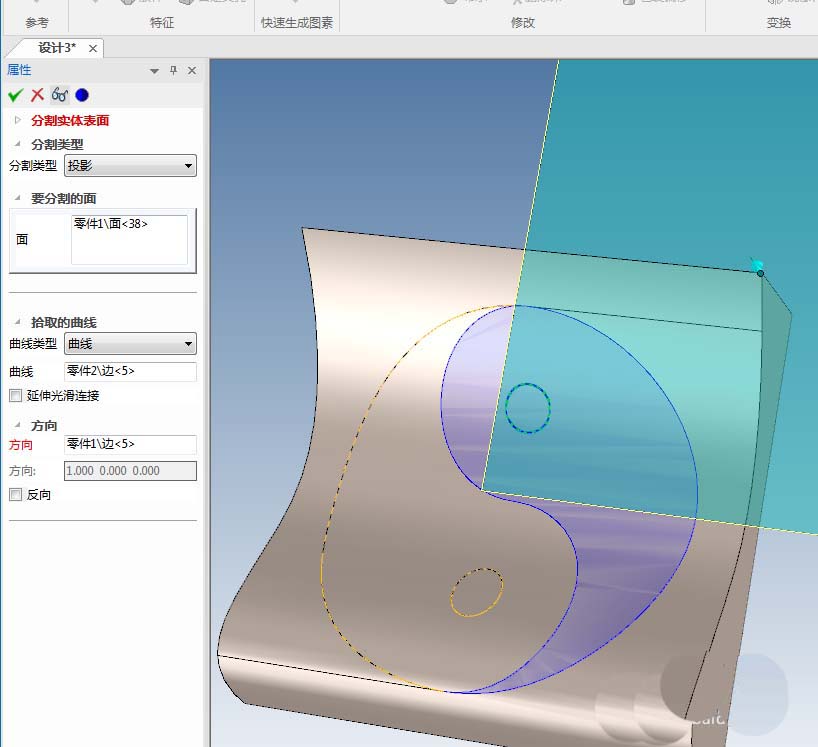

9、如下图所示，重复上述操作，继续分割右边的曲面。
10、如下图所示，太极图的两半曲面已经分割出来了，继续重复上述操作，分割太极阴阳鱼的左边鱼眼。
11、如下图所示，继续重复上述操作，分割太极阴阳鱼的右边鱼眼。

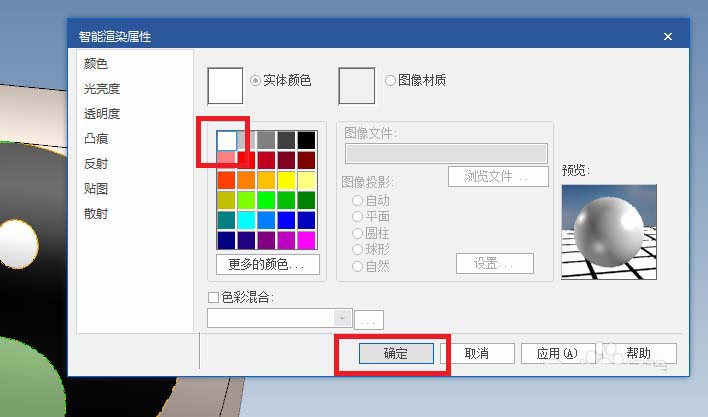

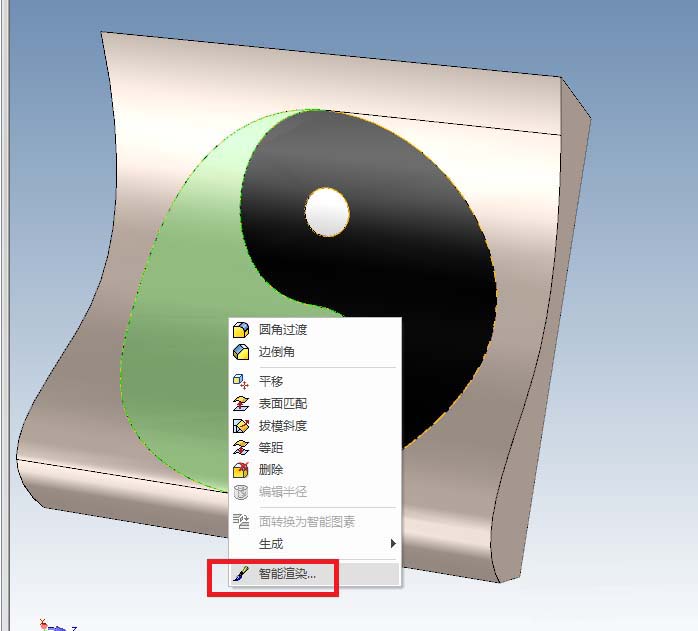

12、如下图所示，一个面一个面的去进行智能渲染，指定面的颜色，一黑，一白。

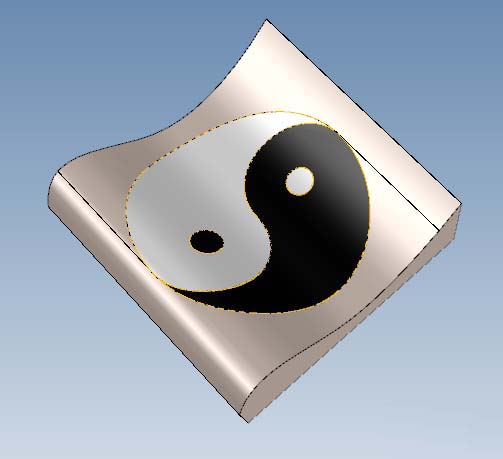

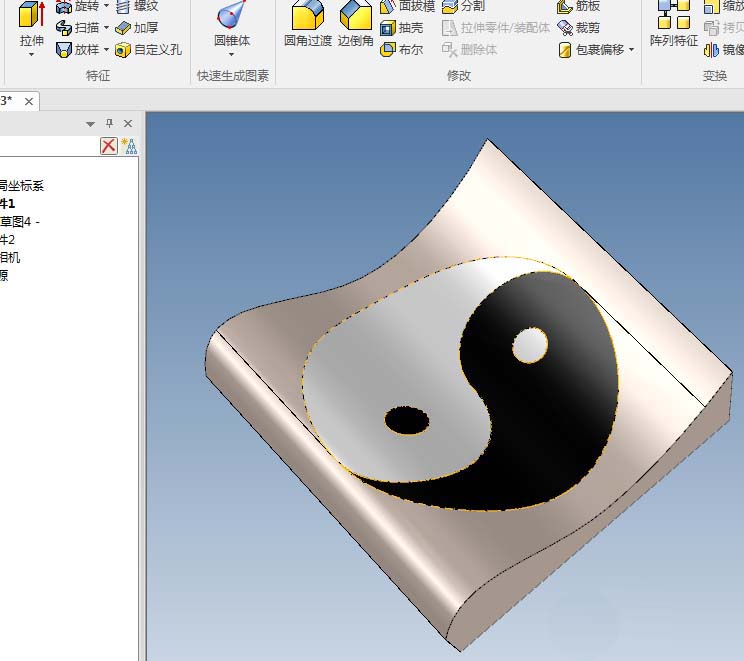

13、如下图所示，caxa3D实体中成功在曲面上画出了太极阴阳鱼。
以上就是caxa3D给曲面画太极图的教程，希望大家喜欢，请继续关注脚本之家。
