Proe5.0中想要创建一个小圆螺母的三维模型，这里多说一下，圆螺母的标准是GB/T812，小圆螺母的标准是GB/T810，其他的特性是一样的，当然了，结构、尺寸可能不同，下面我们就来看看详细的创建方法，请看下文详细介绍。

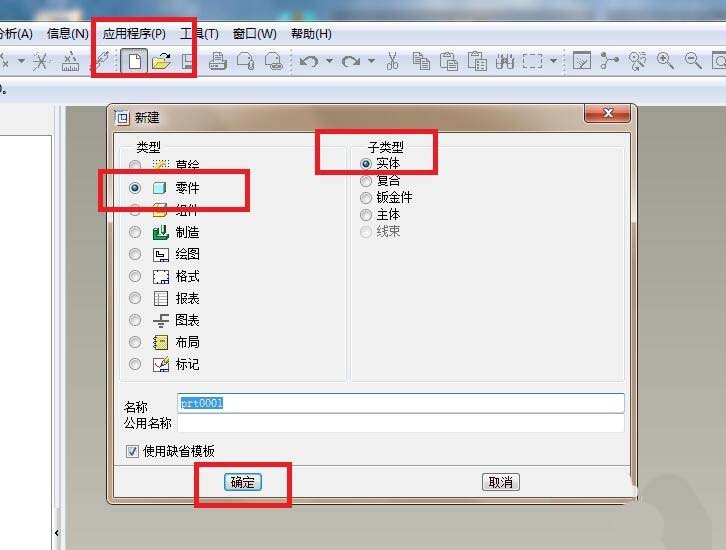

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，为了省时间，可以直接选用缺省模板。

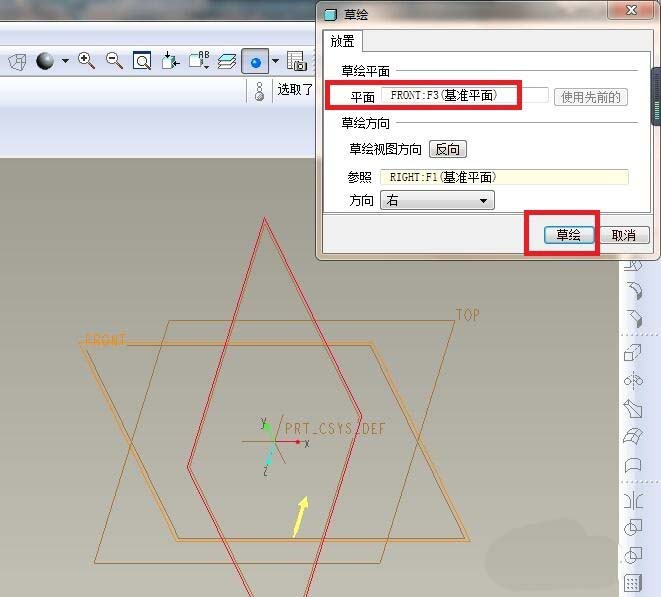

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，使软件下一步进入到草绘环境。

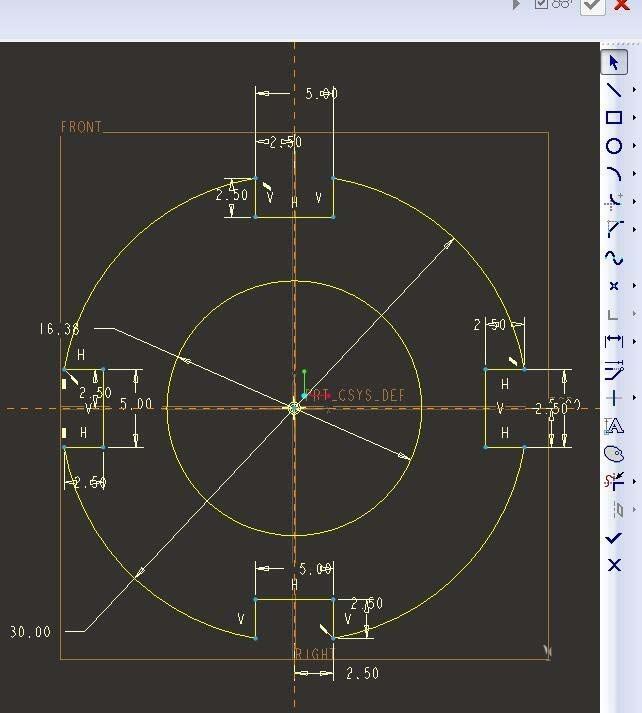

3、如下图所示，进入到草绘环境，
1）激活圆命令，以坐标原点为圆心画两个圆，
2）双击修改两个的尺寸，大圆ø30，小圆ø16.38，
3）激活直线命令，画四个凹形，
4）激活裁剪命令，将四个凹形处的圆弧裁剪掉，
5）激活标注命令，标注四个凹形的尺寸，
6）打“√”，完成并退出草绘。

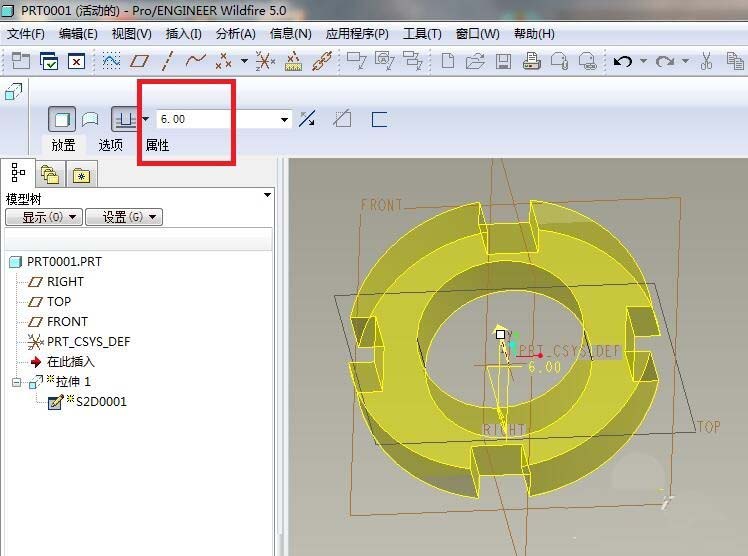

4、如下图所示，软件左上角控制栏中设置拉伸高度为6，然后在软件右上角控制栏中点击“√”，完成并结束本次操作。

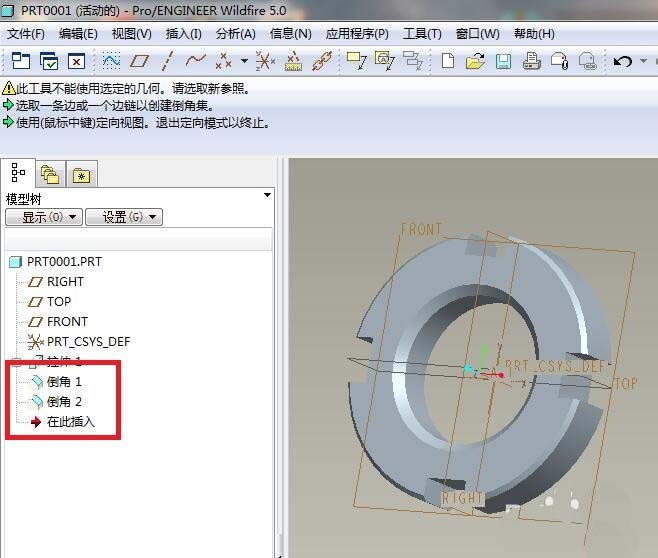

5、如下图所示，激活倒直角命令，先对大圆的两边线倒C0.5的直角，再对内孔的两边线倒C1.0的直角。

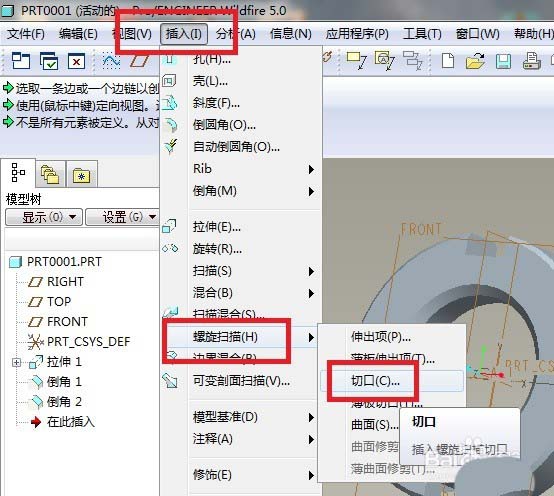

6、如下图所示，执行【插入——螺旋扫描——切口】，这是Pro/e中创建螺纹的第一步操作。
7、如下四幅图所示，因为这四步的操作太简单了，笔者就放到一起说了。

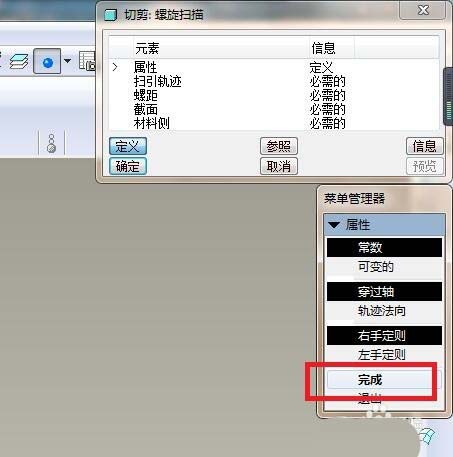

第一幅图：点击“完成”，

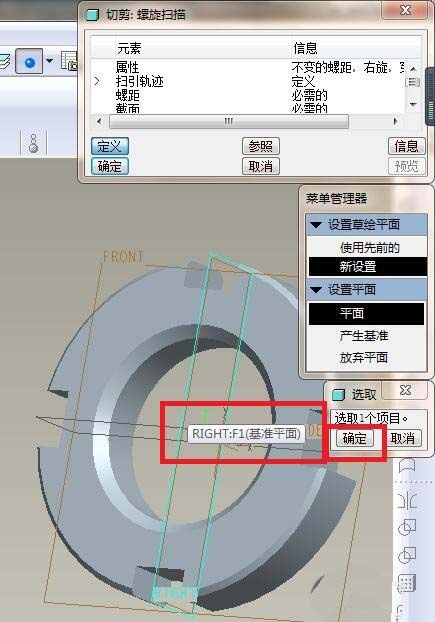

第二幅图：点击“RIGHT面”，

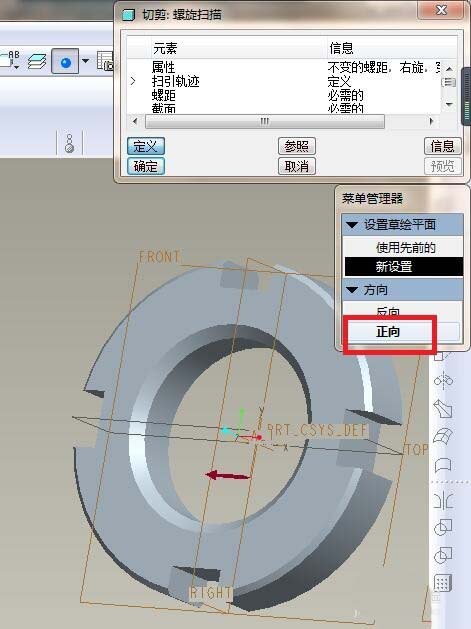

第三幅图：点击“正向”，
第四幅图：点击“缺省”。

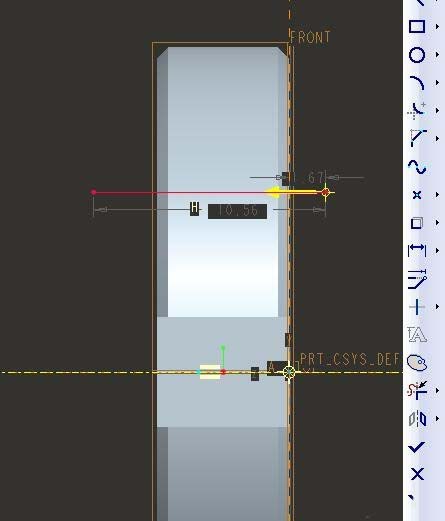

8、如下图所示，进入到草绘环境，
1）激活中心线命令，过坐标原点画一条横向中心线，
2）激活类型命令，将内孔的一条边线显示出来，再删除掉，这时会出现参考线，
3）激活直线命令，过参考线画一条直线，长度要穿过整个实体，
4）点击“√”，完成这里的操作，继续下一步。

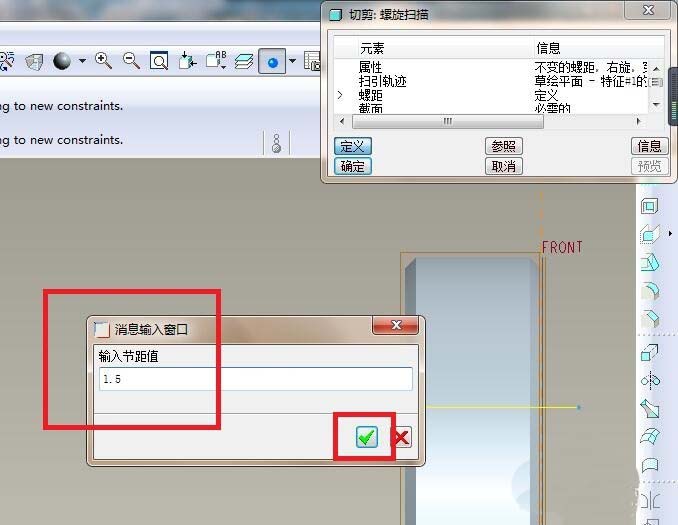

9、如下图所示，退出草绘之后有个消息输入窗口，要我们输入节距，这里就输入1.5，然后打√。

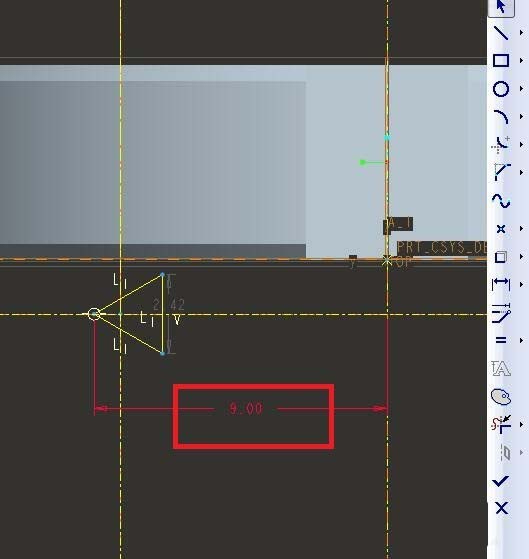

10、如下图所示，又一次进入到草绘环境，
1）激活直线命令，在横线中心线取任一点为起点画一个封闭的三角形，
2）激活约束，将三角形约束成等边三角形，
3）激活标注命令，标注尺寸，三角形尖部距离内孔的中心线9，
4）打“√”，完成并退出草绘。

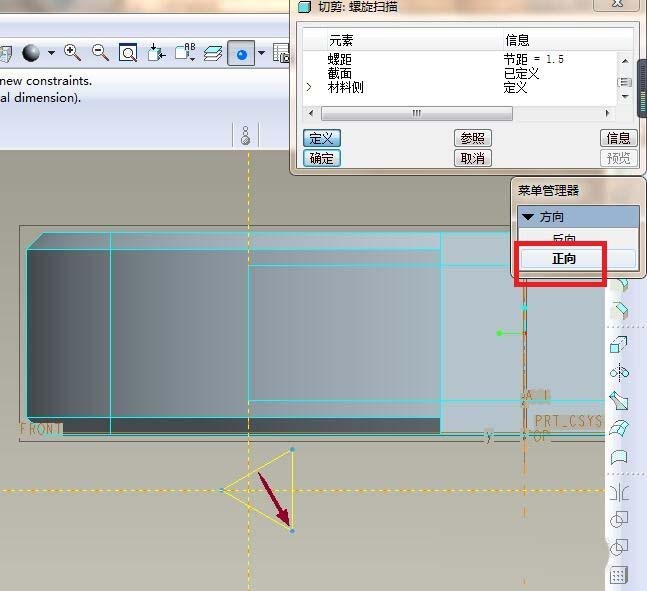

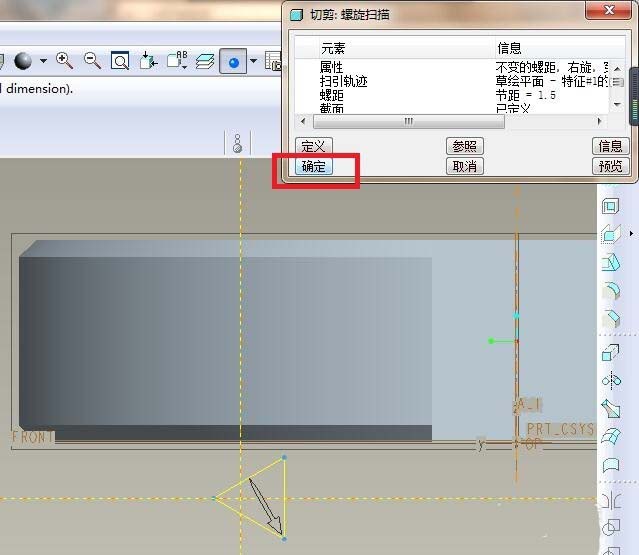

11、如下两幅图所示，这里有两步操作，第一幅图：点击“正向”，第二幅图：点击“确定”。

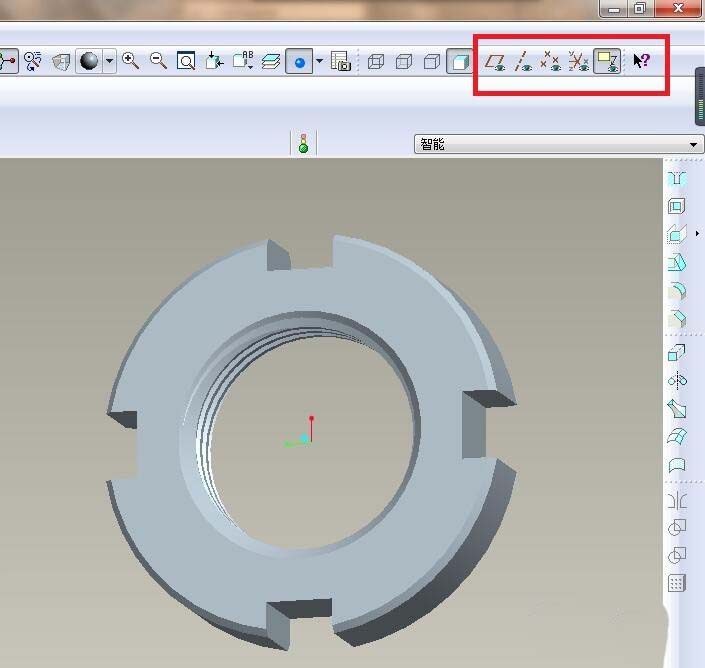

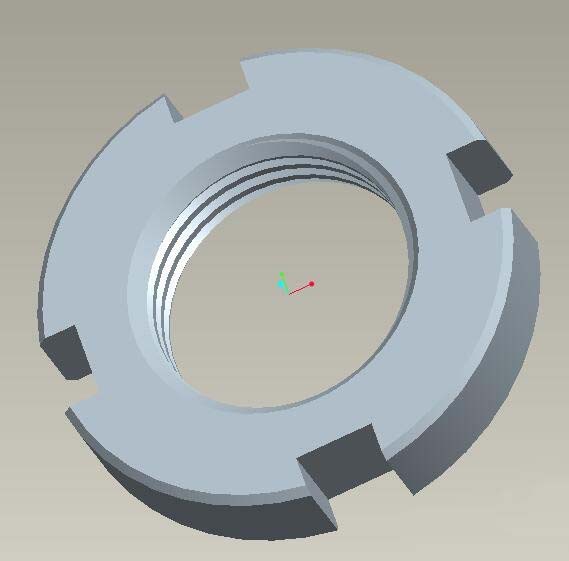

12、完成以上所有操作，GB/T 810 M18x1.5的小圆螺母就建模完成，这一步只是隐藏掉所有的基准面，如下图所示。
以上就是Proe5.0创建小圆螺母零件的教程，希望大家喜欢，请继续关注脚本之家。
