UG10.0中想要建模一只2b铅笔，该怎么创建铅笔模型呢？下面我们就来看看详细的教程。

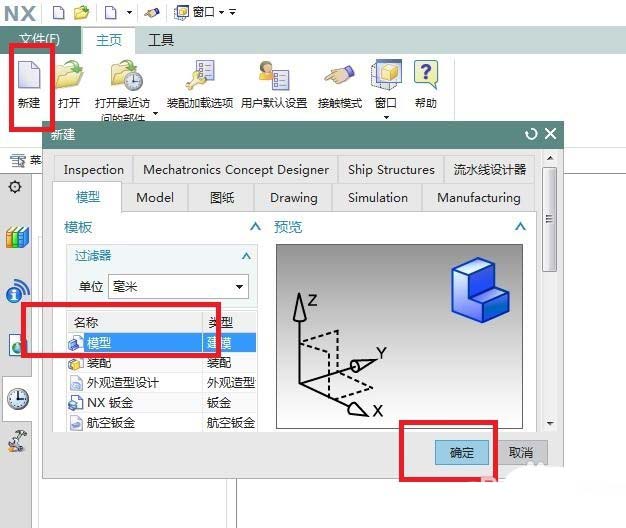

1、如下图所示，打开UG10.0软件，新建一个模型文件。

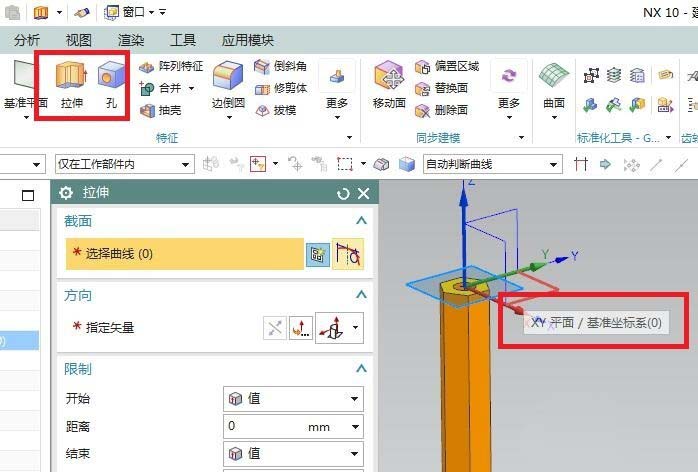

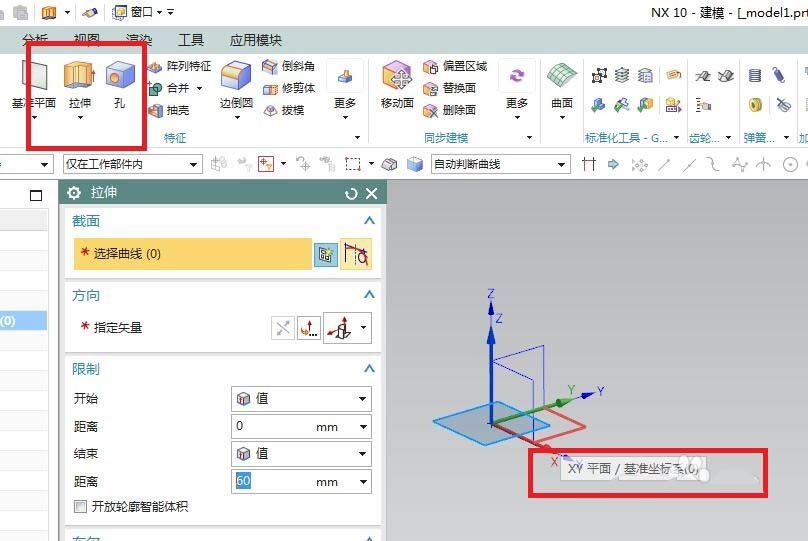

2、如下图所示，点击工具栏 中的“拉伸“图标，激活该命令，在软件弹出“拉伸”对话框之后，可以直接点击基准坐标系中的“XY平面”，进入到草图环境。

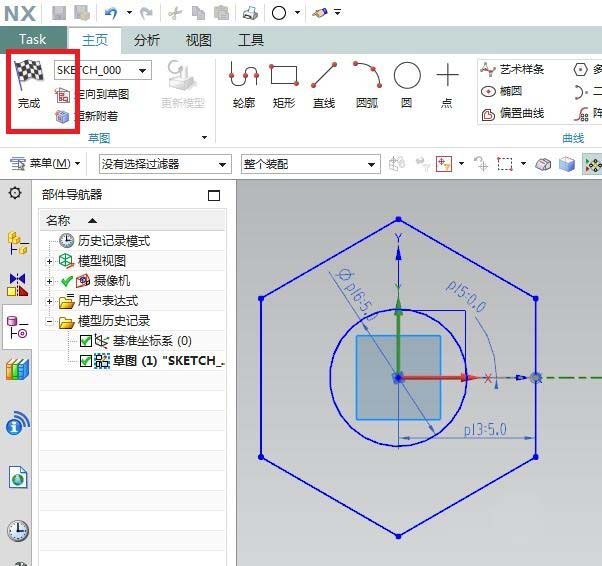

3、如下图所示，进入到草图环境，
1）激活“多边形”命令画一个内切圆半径R5的正六边形，
2）激活“圆”命令，画一个直径ø5的圆，
3）点击“完成”，退出草图。

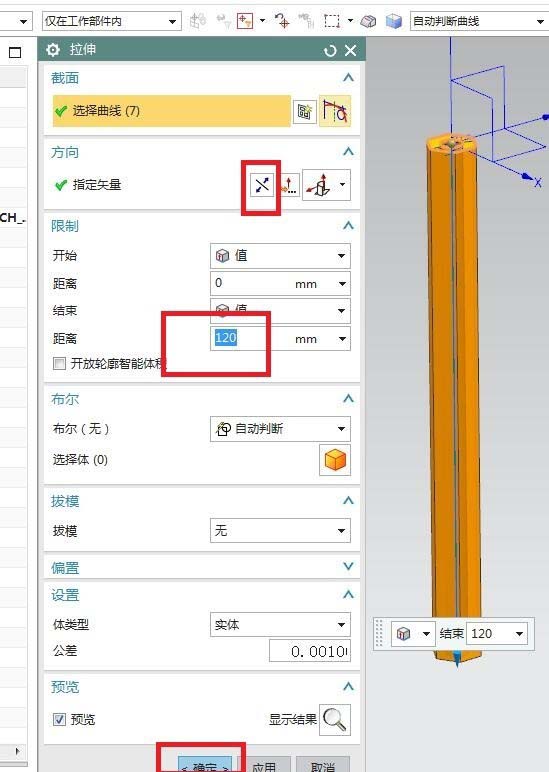

4、如下图所示，回到了“拉伸”对话框，设置拉伸高度为120，看着预览效果调整方向，最后点击“确定”。
5、如下图所示，重复第2步操作，点击工具栏 中的“拉伸“图标，激活该命令，在软件弹出“拉伸”对话框之后，可以直接点击基准坐标系中的“XY平面”，进入到草图环境。

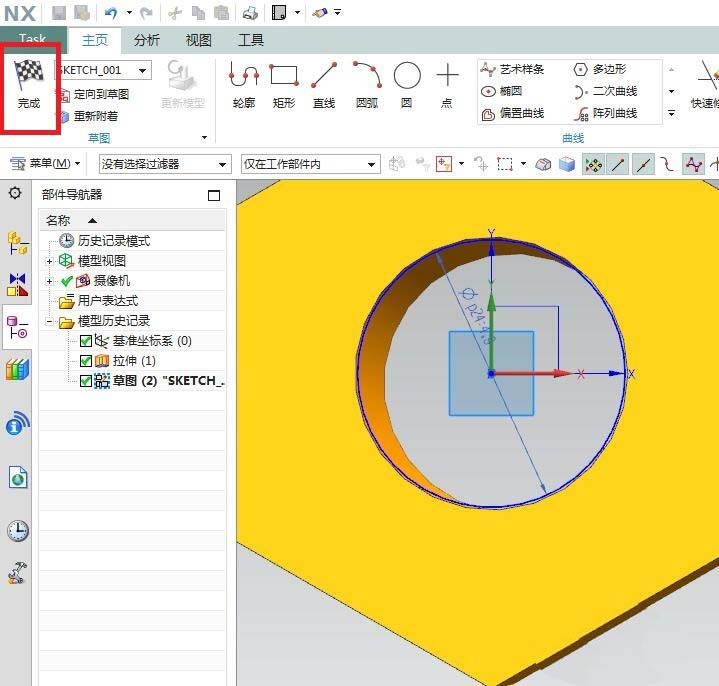

6、如下图所示，进入到草图环境，激活圆命令，以坐标原点为圆心画一个直径ø4.9的圆，“完成”并退出草图。

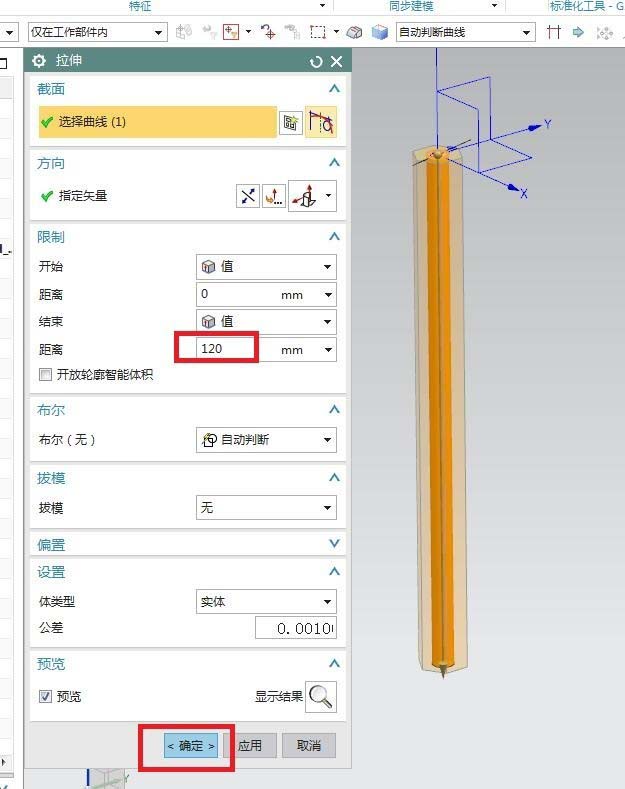

7、如下图所示，退出草图之后回到“拉伸”对话框，看着预览效果调整方向，之前设置的拉伸高度120没有变，就可以直接点击“确定”。

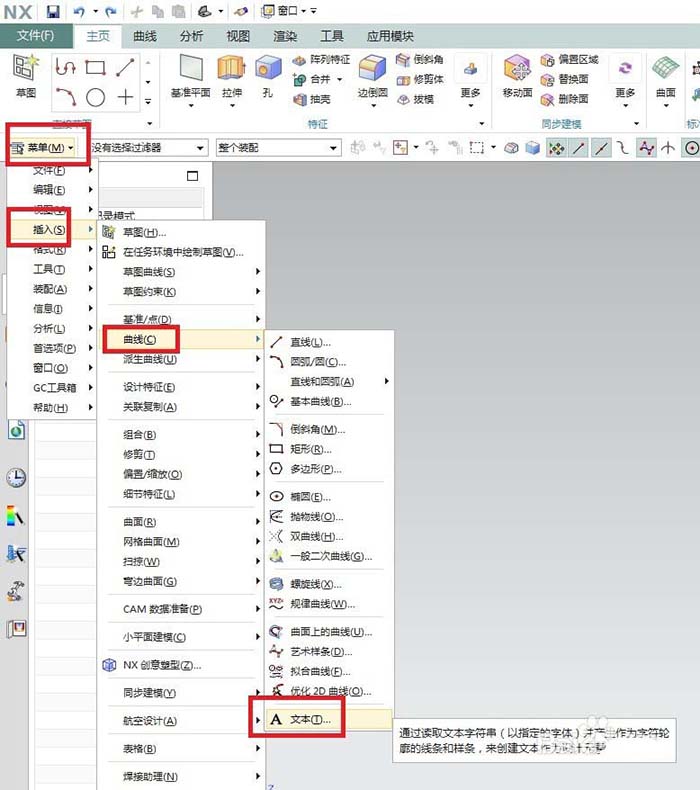

8、如下图所示，执行【菜单——插入——曲线——文本】，激活“文本”命令。

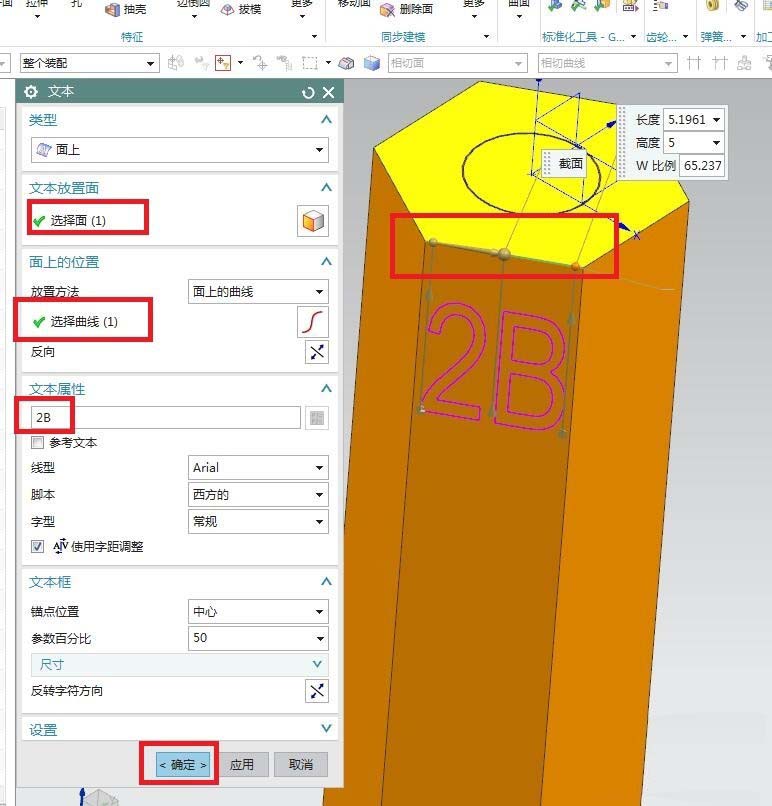

9、如下图所示，“文本”对话框出现先了，在这里设置好我们需要的“2B”两字，注意字体，有的字体不适合做实体。

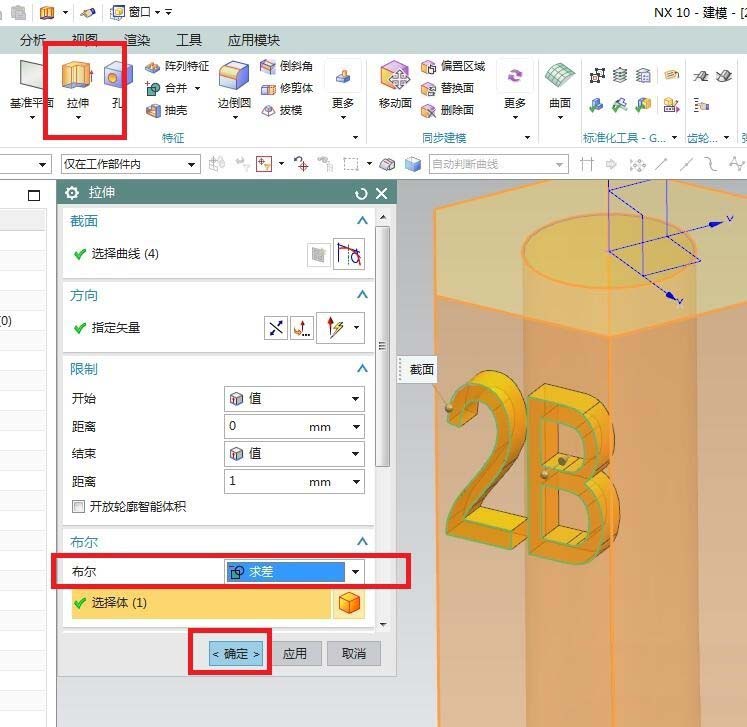

10、如下图所示，
1）点击工具栏中的“拉伸”图标，激活该命令，
2）拉伸对话框中的截面一栏选择文字“2B”,
3）布尔一栏手动改成求差，
最后就是点击“√”。

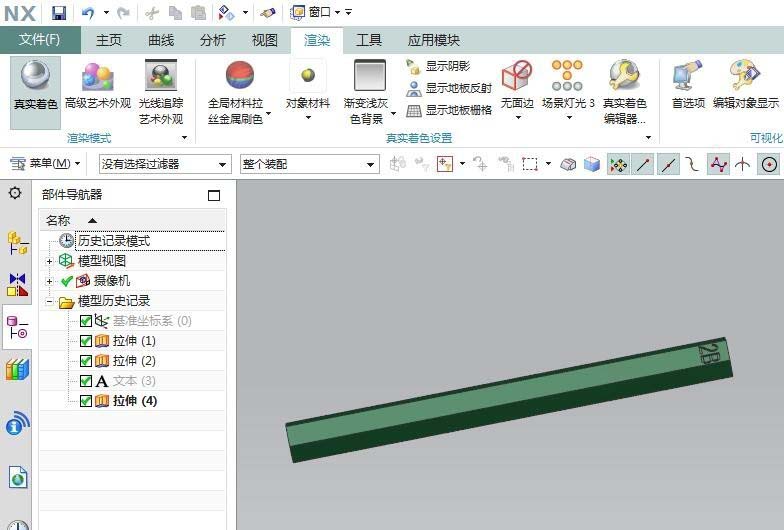

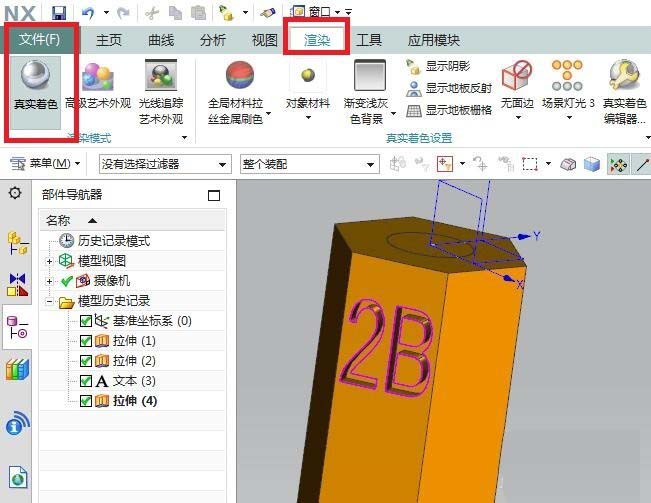

11、如下图所示，点击标题栏中的“渲染”，点击渲染工具栏中的“真实着色”。

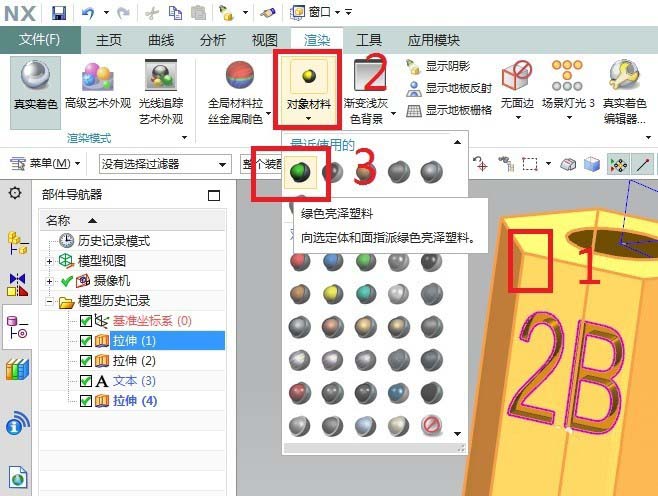

12、如下图所示，选中正六棱柱实体，点击工具栏中的“对象材料”，在其中点击“绿色”图标。

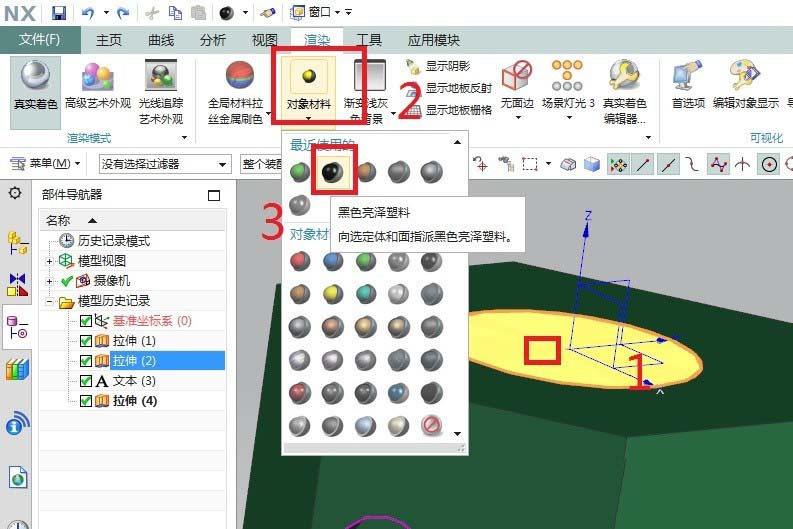

13、如下图所示，重复上一步操作，点击中间笔芯，点击“对象材料”，点击“黑色”。

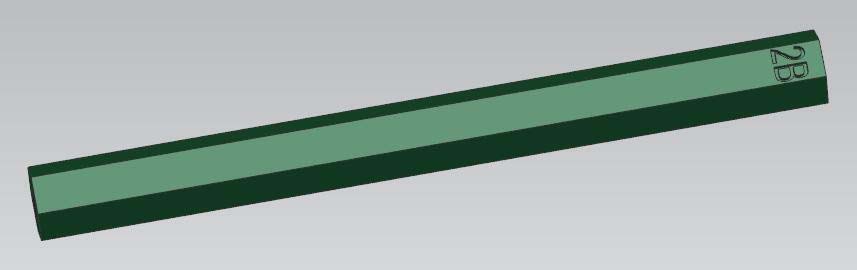

14、如下图所示，完成以上所有的操作，一支绿色的2B铅笔就出现在了UG的视窗中。
以上就是UG10.0创建2B铅笔模型的教程，希望大家喜欢，请继续关注脚本之家。
