UG12.0中想要创建一个手铐环体，手铐环体分为固定部分和活动部分，其中有二组定位孔需要与壳体配合来确定其定位尺寸，该怎么创建环体呢？下面我们就来看看详细的教程。

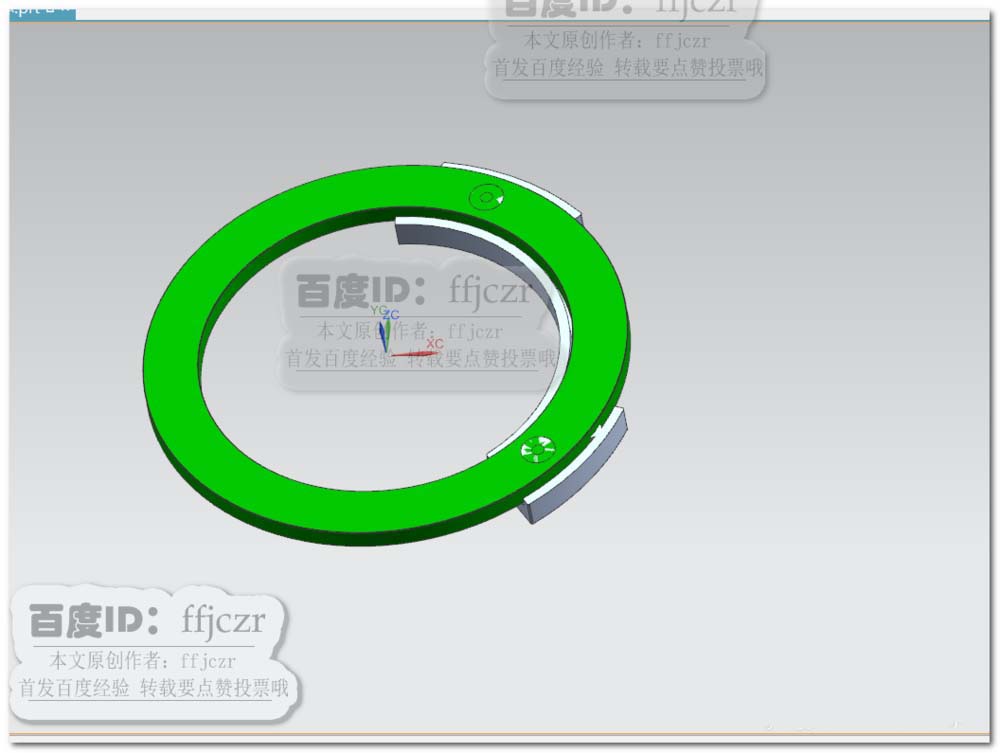

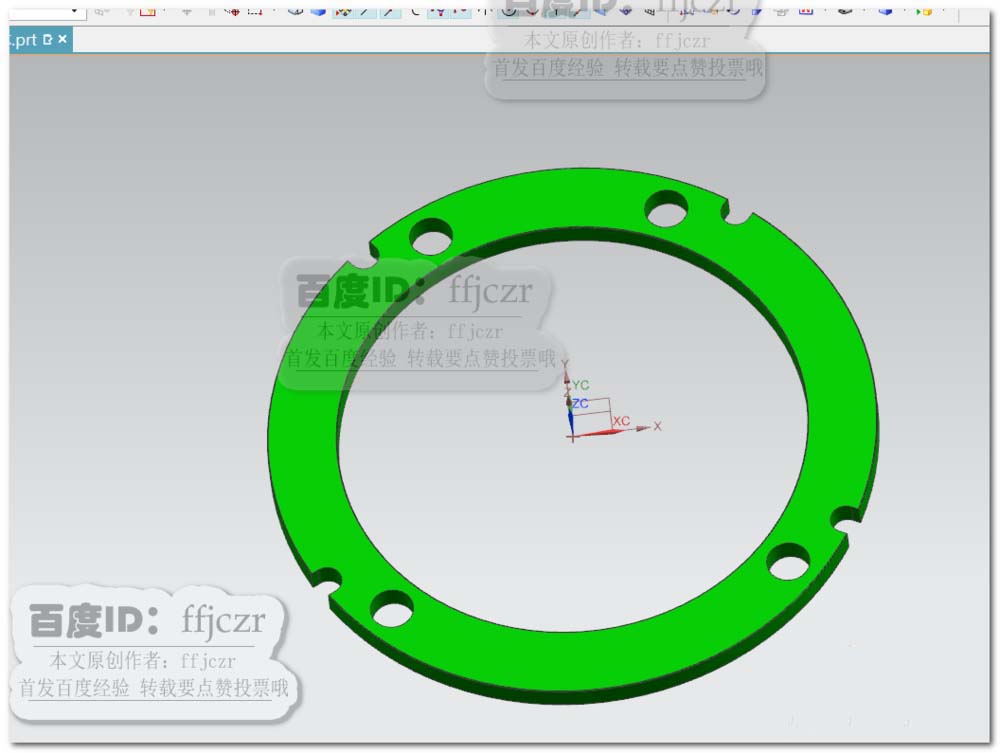

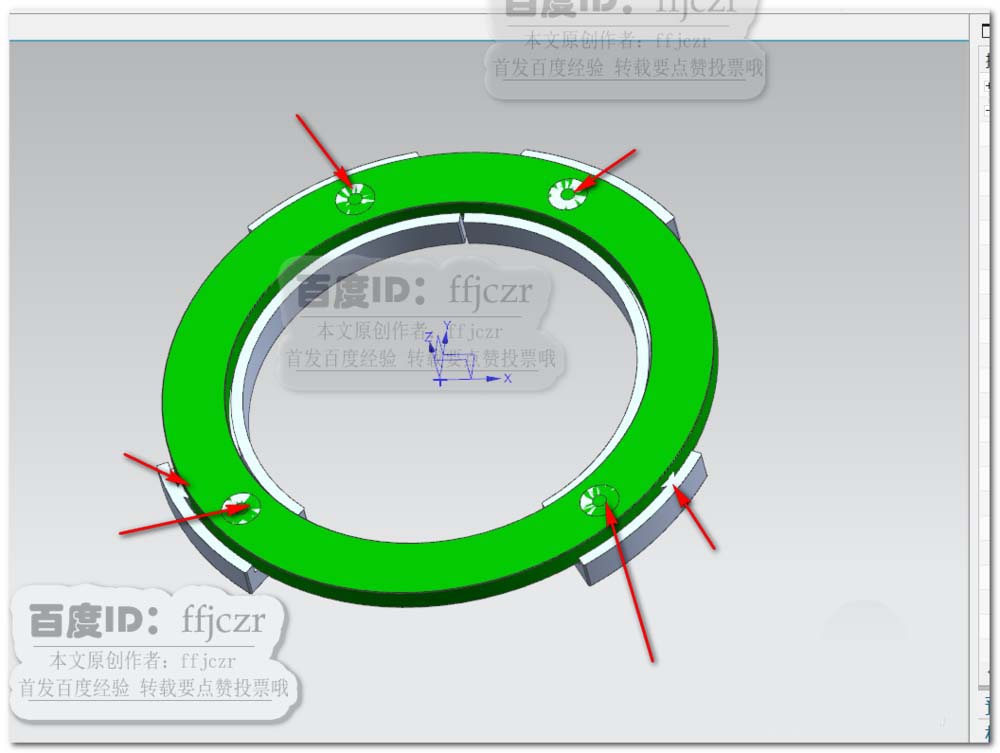

1、如图箭头所示，要对模型开孔。其开孔的定位尺寸要配合壳体来完成。

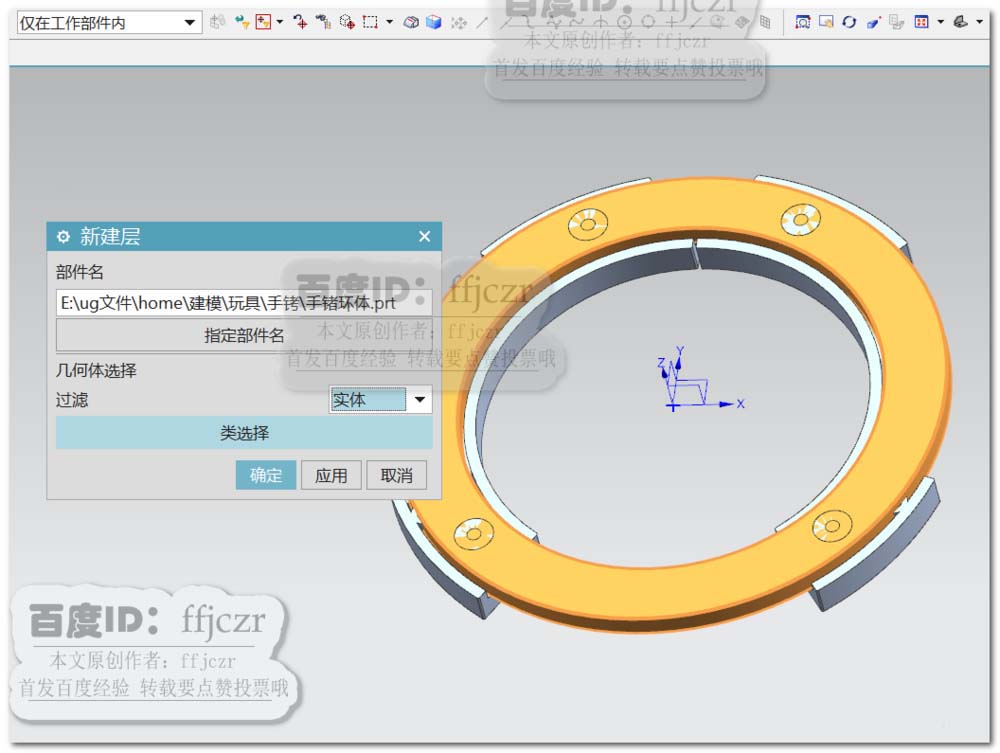

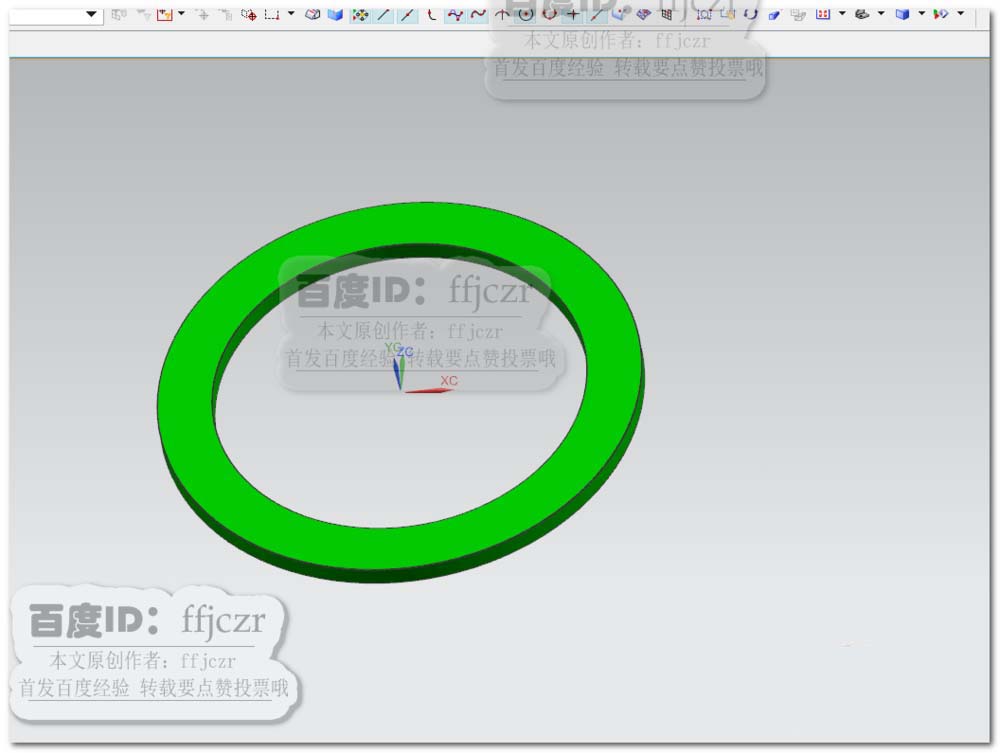

2、在手铐基础模型装配导航器中，点右键选择WAVE，创建新层，选择模型中的圆环创建成手铐环体基础模型。

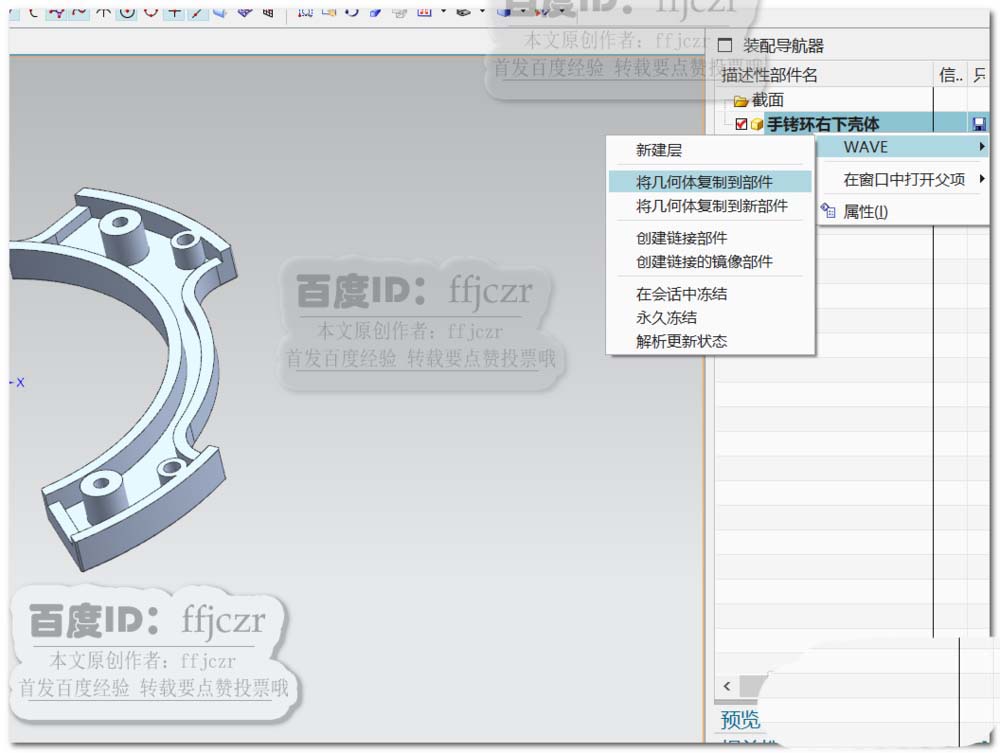

3、手铐环的壳体分为四部分，其创建方法类同。可以参考所给的引用经验。打开创建好的手铐环右下壳体，在装配导航器中选择WAVE中的将几何体复制到部件。

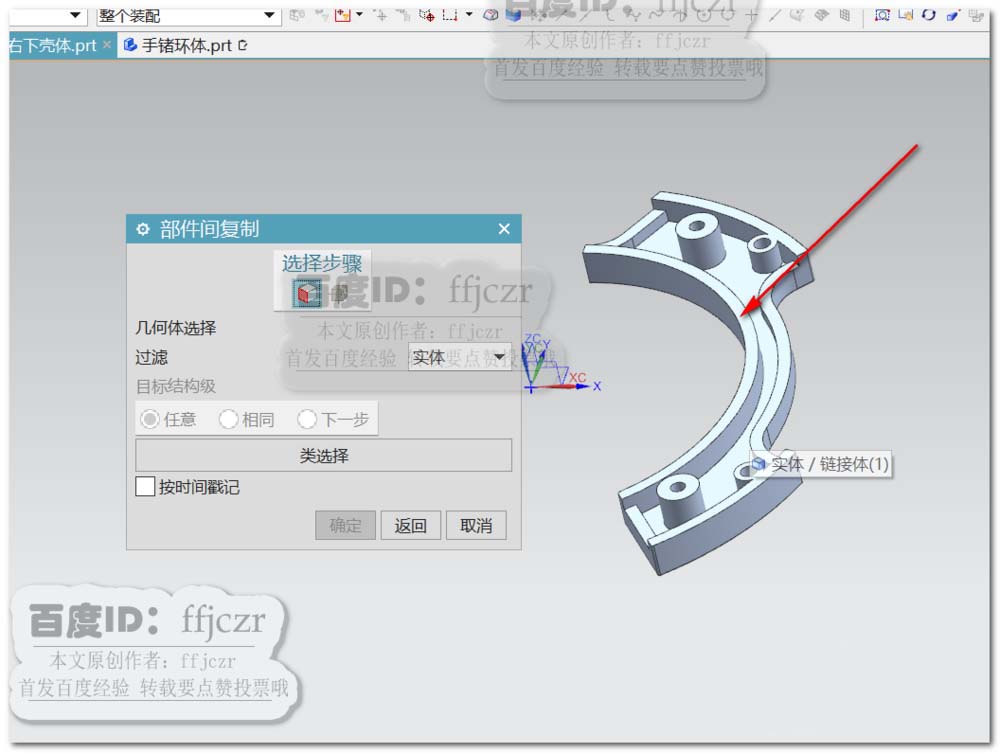

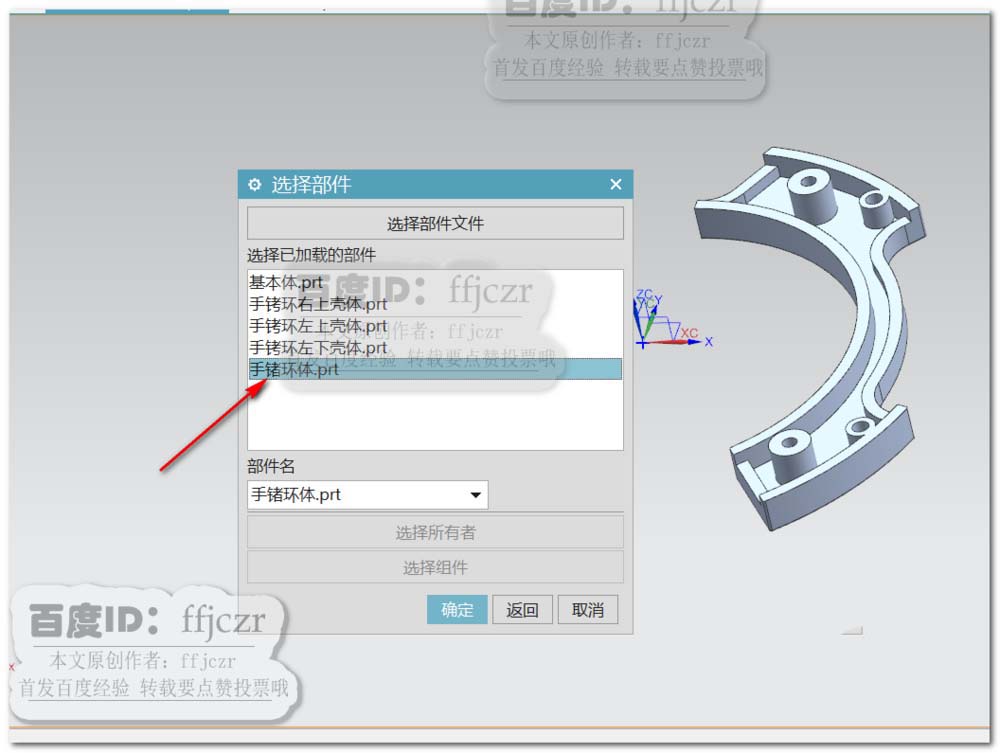

4、从弹出的对话框中选择要复制到的部件为手铐环体，要复制的几何体为手铐环右下壳体；确定后，打开手铐环体，可以看到手铐环右下壳体复制到了模型上。

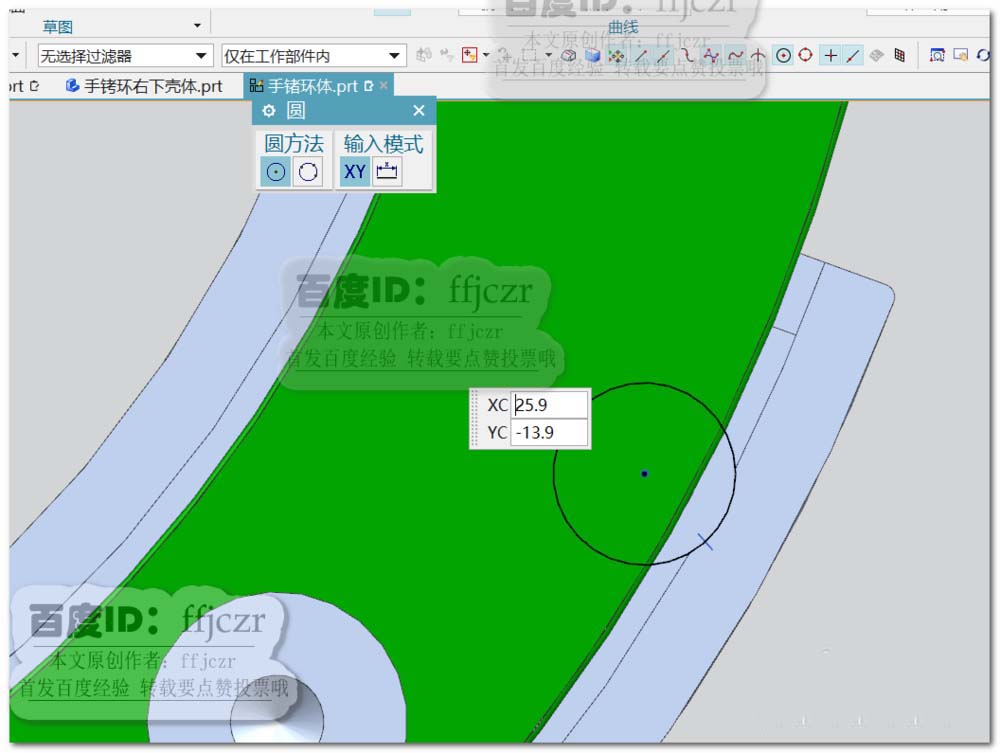

5、选用拉伸命令，以圆环的表面为草绘平面，在草绘中选用圆命令，选择模式为整个装配，捕捉到手铐环右下壳体上的圆柱圆心，绘出拉伸的截面线。如图所示。

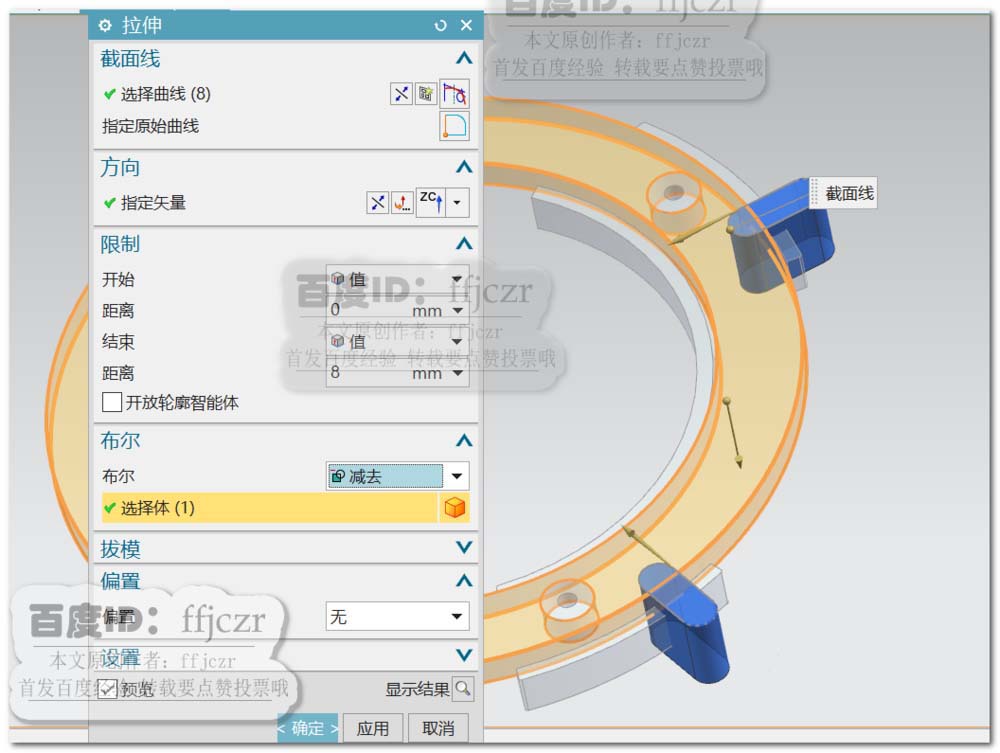

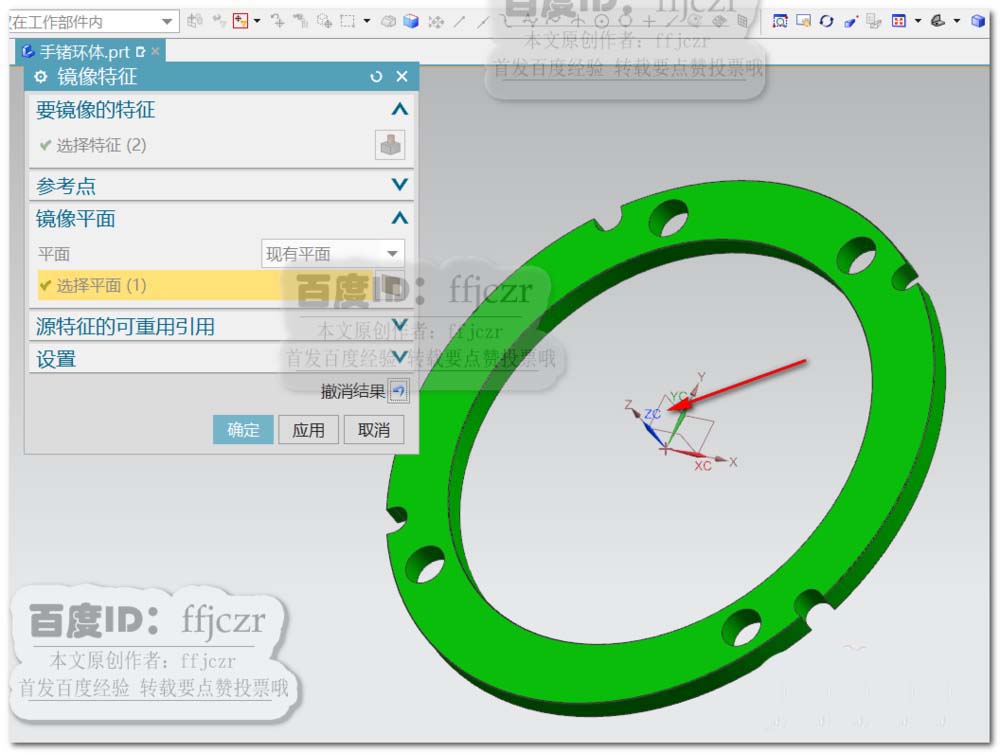

6、回到拉伸对话框，拉伸距离为8，布尔方式为减去；选用镜像特征，以XZ面为镜像平面，使圆环的另一面得到相应的开孔造型。手铐环体基础模型创建完成。
以上就是UG12.0创建手铐环体的教程，希望大家喜欢，请继续关注脚本之家。
