PRo/e5.0想要建模GB/T823m20盖形铜螺母？无非是拉伸、旋转、螺旋扫描-切口、上色等操作，下面我们就来看看详细的教程。

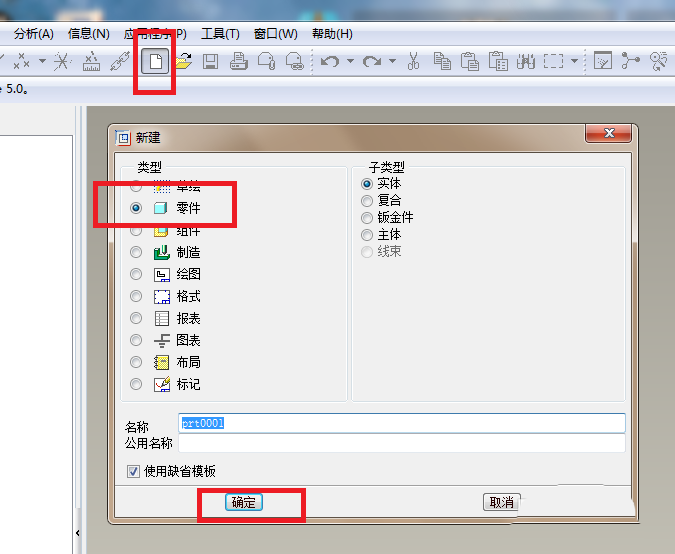

1、如下图所示，打开Pro/e5.0软件，使用缺省模板新建一个实体零件文件，使软件进入到三维建模状态。

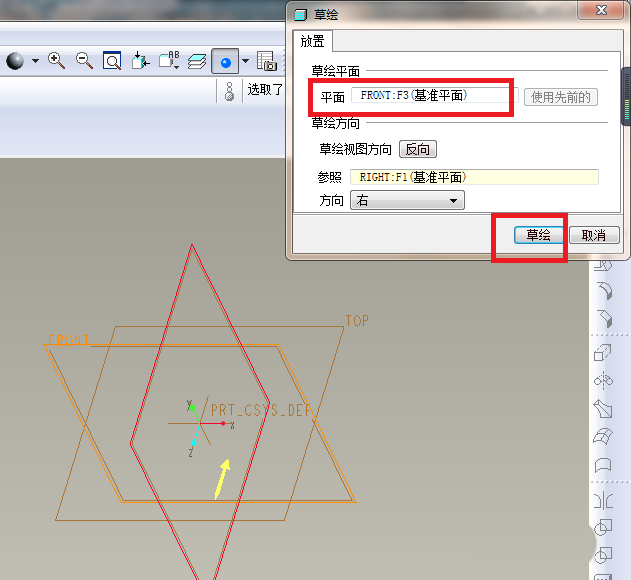

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，使软件进入到草绘界面。

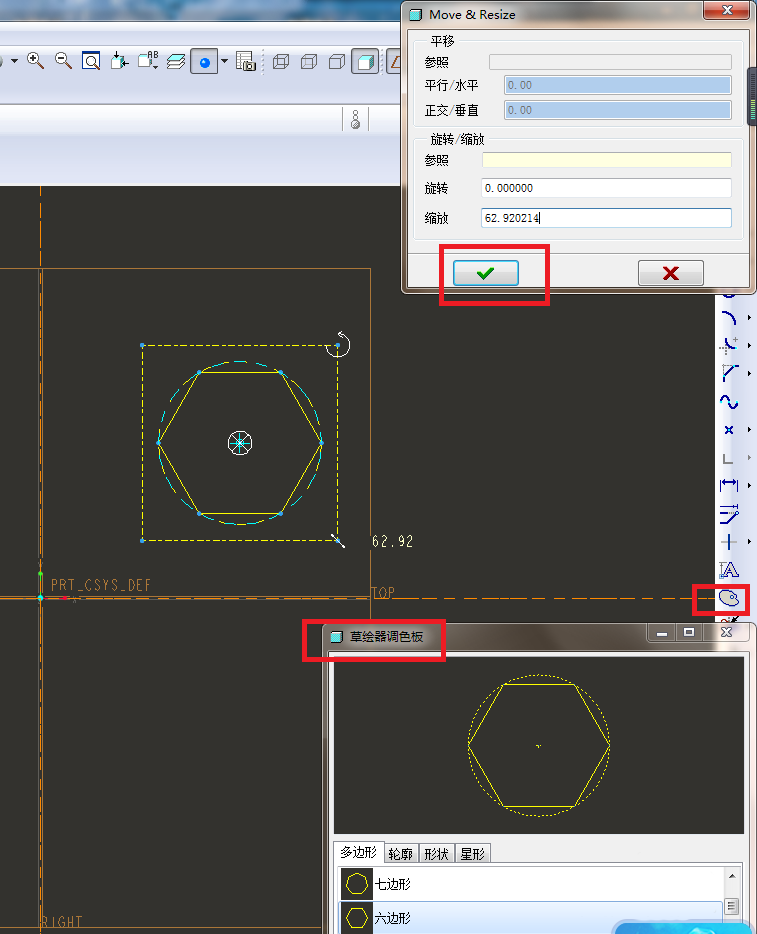

3、如下图所示，进入到草绘环境，点击右边工具箱中的 草绘器调色板 图标，在草绘器调色板中找到正六边形，鼠标左键双击它，软件右上角出现的对话框点击√。
4、如下图所示，点击右边工具箱中的 标注 图标，在草绘区域标注正六边形的尺寸：对边30，外接圆的圆心与坐标原点重合，最后√，完成并退出草绘。

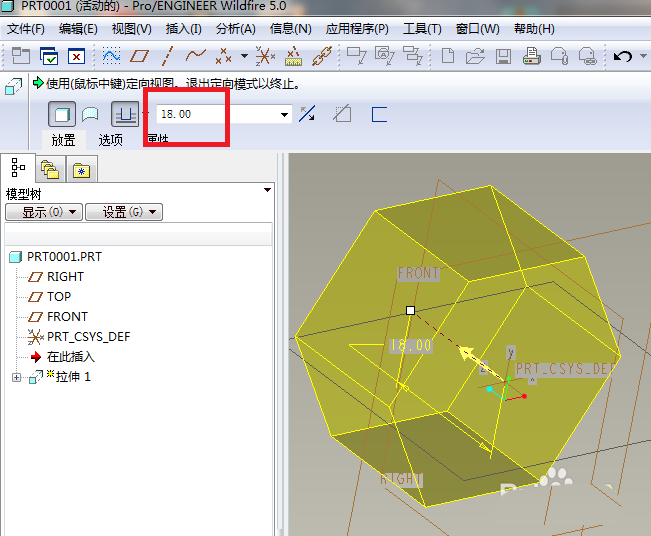

5、如下图所示，软件左上角控制栏设置拉伸高度18.0，软件右上角打√，完成本次拉伸操作。

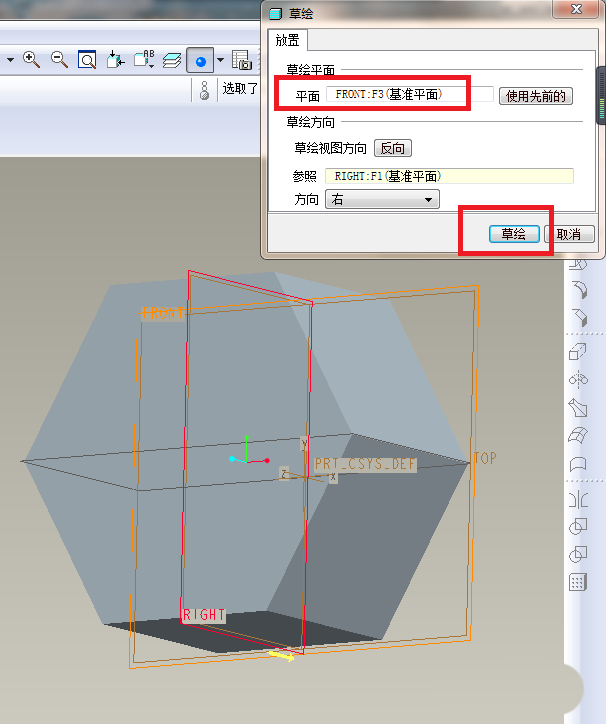

6、如下图所示，执行【旋转——位置——定义——FRONT面——草绘】，使软件又一次进入到草绘环境。

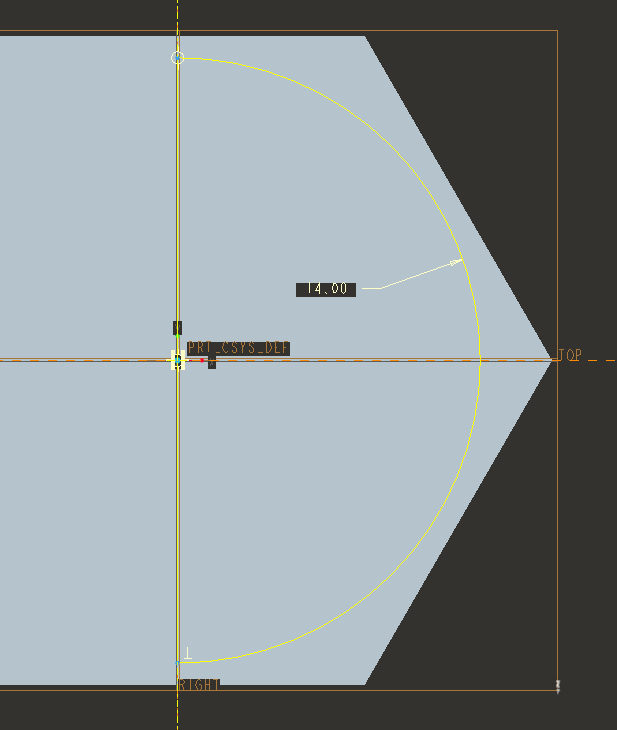

7、如下图所示，进入到草绘环境之后，
1）激活中心线命令，过坐标原点画一条纵向中心线，
2）激活圆命令，以坐标原点为圆心画圆，
3）激活直线命令，画一条与纵轴重合的竖直线段，
4）激活裁剪命令，将整圆裁剪成半圆，
5）激活标注命令，标注半圆钣金R14，
6）点击√，完成并退出草绘。

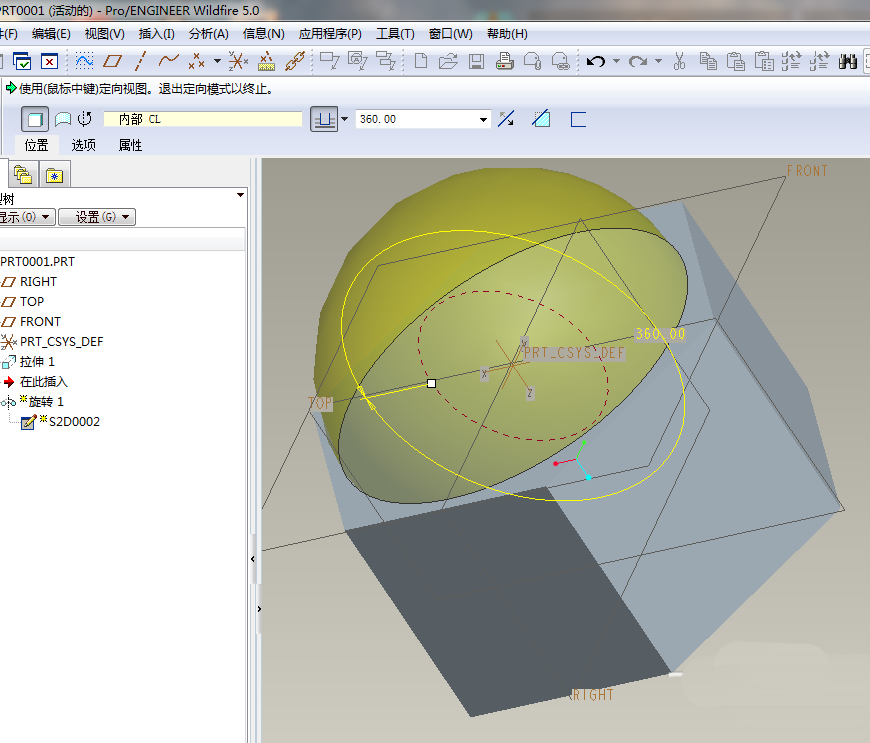

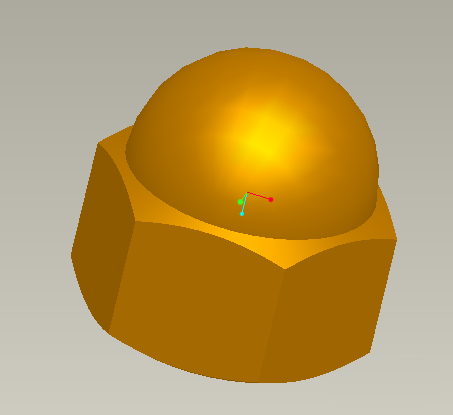

8、如下图所示，软件左上角默认360°，软件右上角打√，完成并结束本次操作。

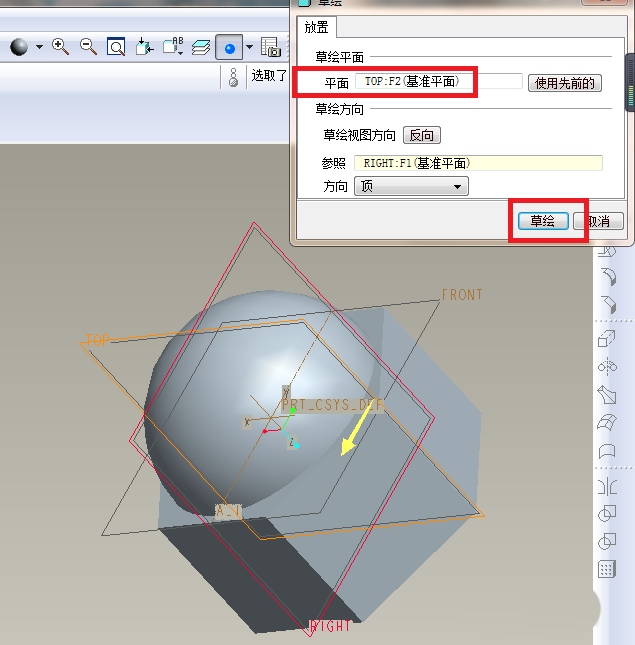

9、如下图所示，继续执行【旋转——位置——定义——TOP面——草绘】。

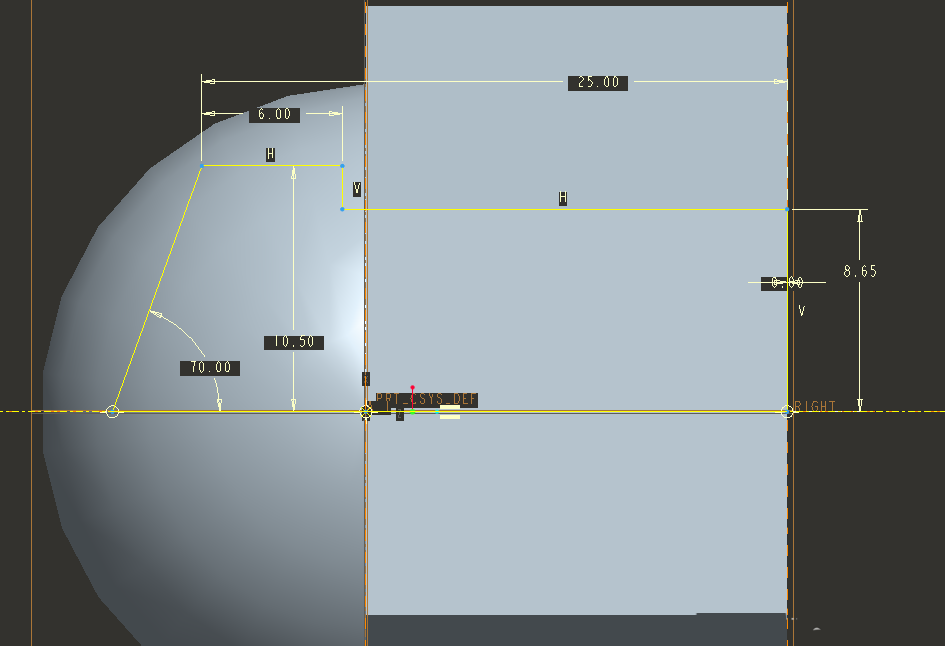

10、如下图所示，
1）激活中心线命令，过坐标原点画一条横向中心线，
2）激活直线命令，按照下图形状画封闭图形，
3）激活标注命令，按照下图尺寸标注尺寸，以下尺寸是笔者查询手册得到的标注尺寸，
4）打√，完成并退出草绘。

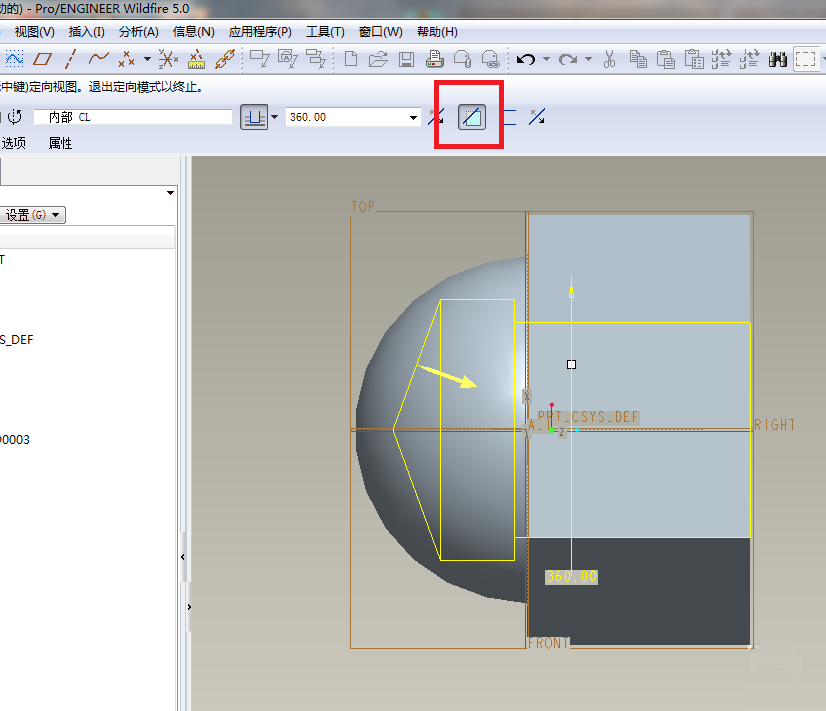

11、如下图所示，软件左上角点击 去除材料 图标，默认旋转360°，软件右上角打√，完成并结束本次操作。

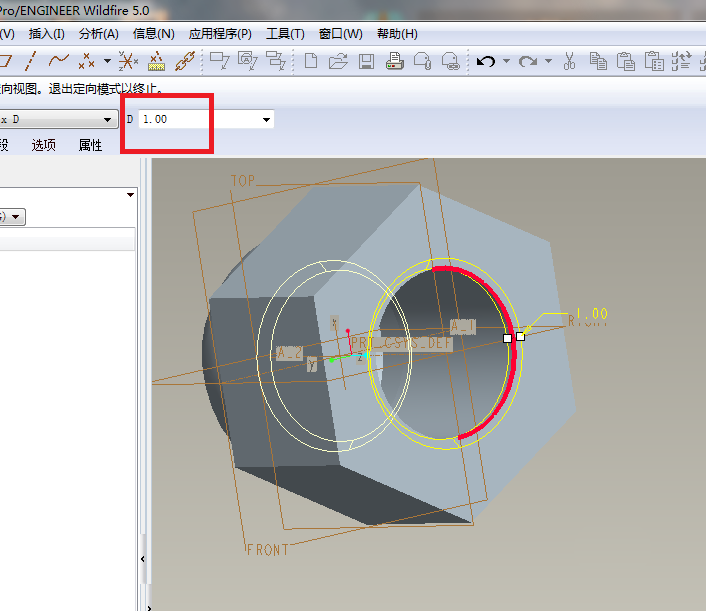

12、如下图所示，激活工具栏中的边倒角命令，软件左上角控制栏设置尺寸为1，实体中选择两个需要倒直角的实体边线，软件右上角打√我，完成并结束本次操作。

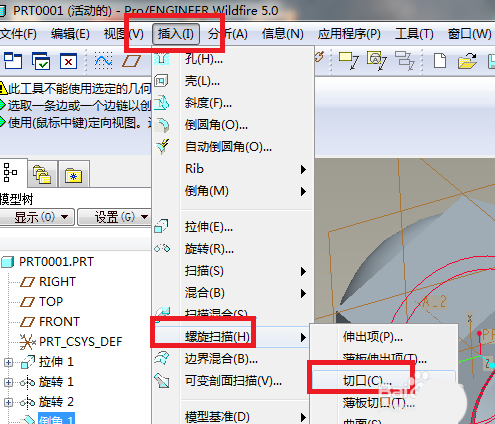

13、从这一步开始创建螺纹。如下图所示，执行【插入——螺旋扫描——切口】。

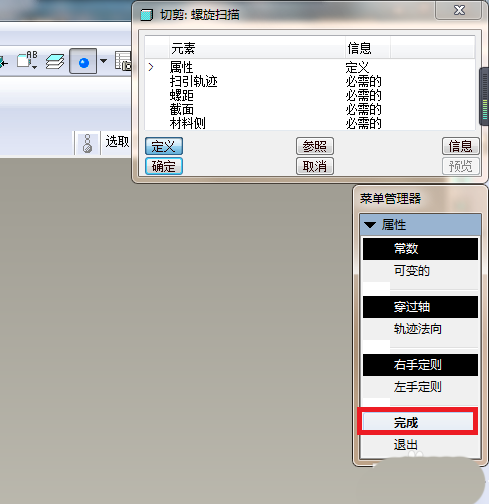

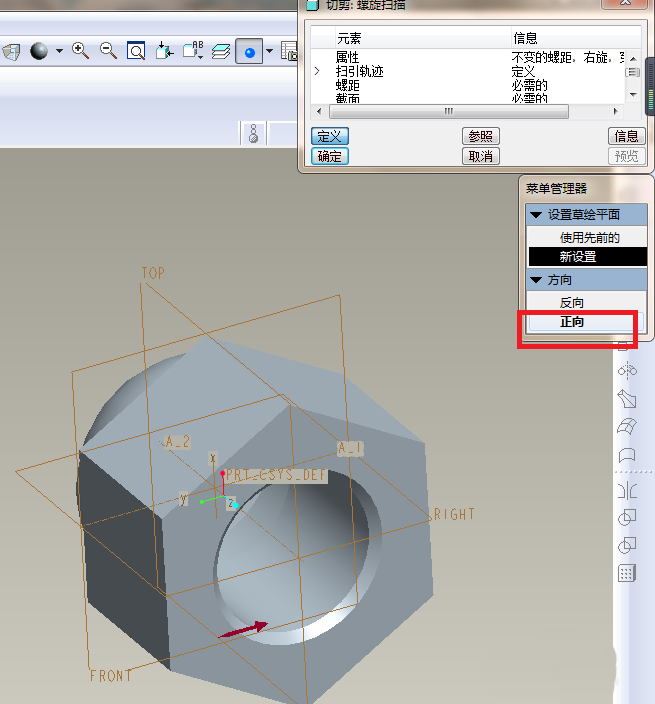

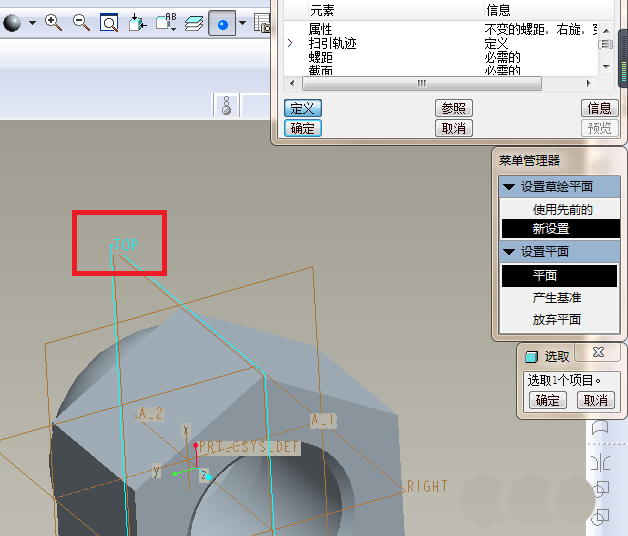

14、如下四幅图所示，这四步太简单了，笔者合成一步写，
1）点击菜单管理器中的完成，
2）点击TOP面，
3）点击菜单管理器中的正向，
4）点击菜单管理器中的缺省。

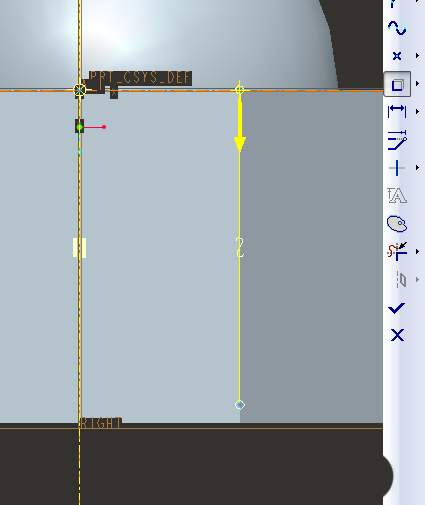

15、如下图所示，进入到草图环境，
1）激活中心线命令过，过坐标原点画一条纵向中心线，
2）激活类型命令，将内孔的边线显示出来，
3）点√，完成并退出草图。

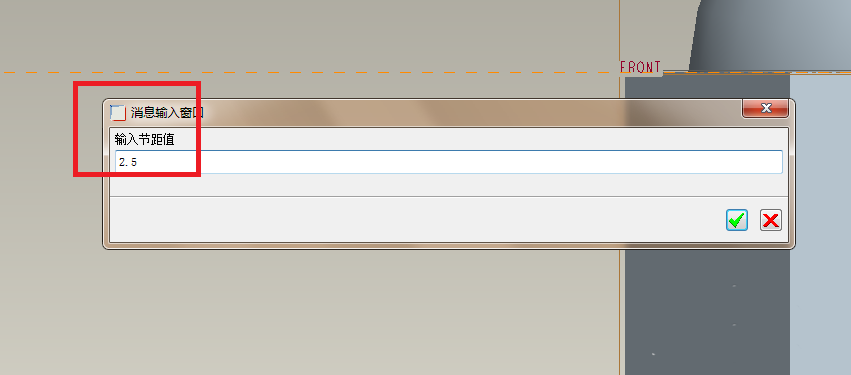

16、如下图所示，输入节距2.5，再在右下角打√，进行下一步。

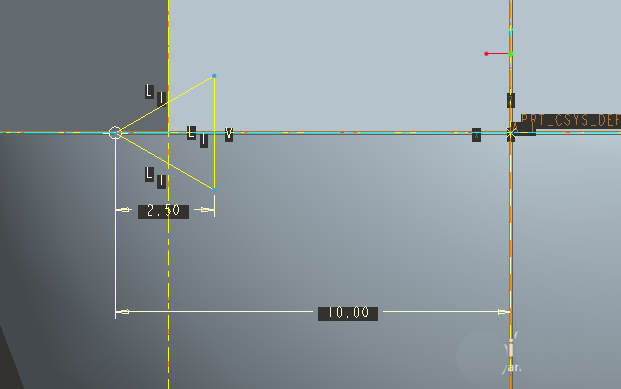

17、如下图所示，又一次进入到草绘，
1）激活中心线命令，画一个三角形，
2）激活相等约束命令，将三角形约束成等边三角形，
3）激活标注命令，标注三角形尖部顶点距离坐标原点10.0，三角形高度2.5，
4）点击√，完成并退出草绘。

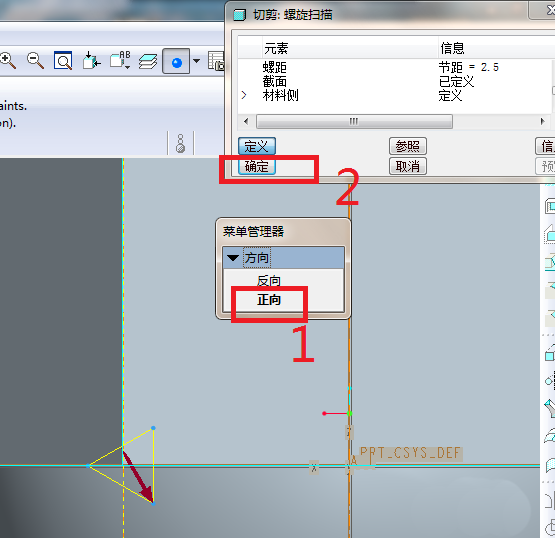

18、如下图所示，退出草绘之后，先点击菜单管理器中的正向，再点击“切剪：螺旋扫描”对话框中的“确定”。

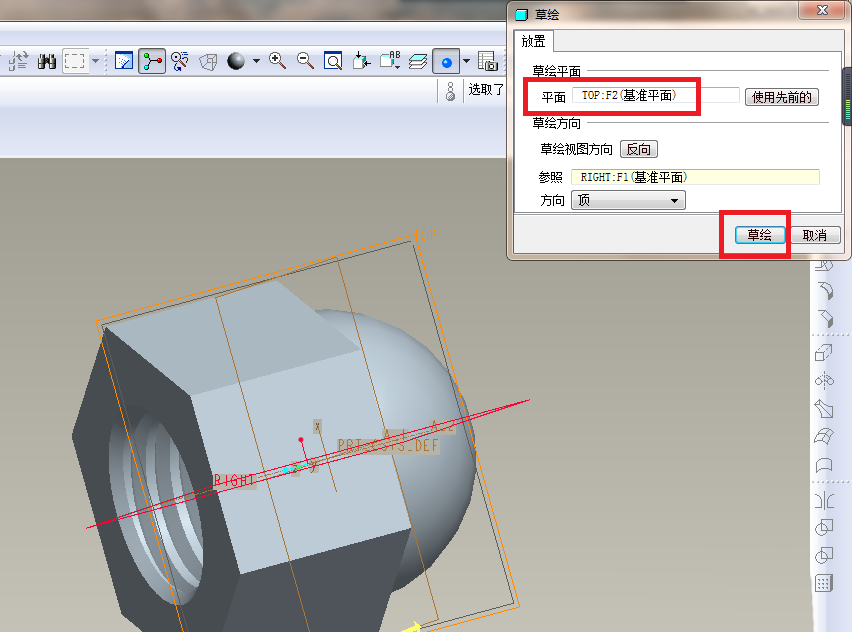

19、如下图所示，又一次执行【旋转——位置——定义——TOP面——草绘】。

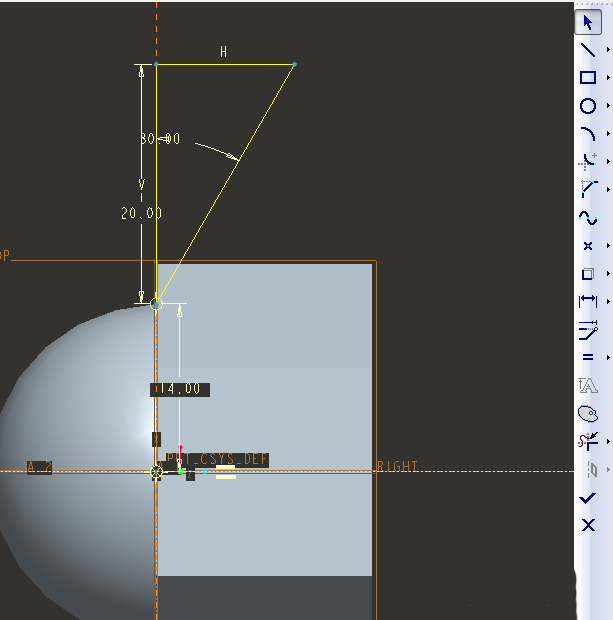

20、如下图所示，又一次进入到草绘环境，激活直线命令，画一个三角形，激活标注命令，标注距离14、角度30，还有一个20（这个超过实体就行），最后点击√我，完成并退出草绘。

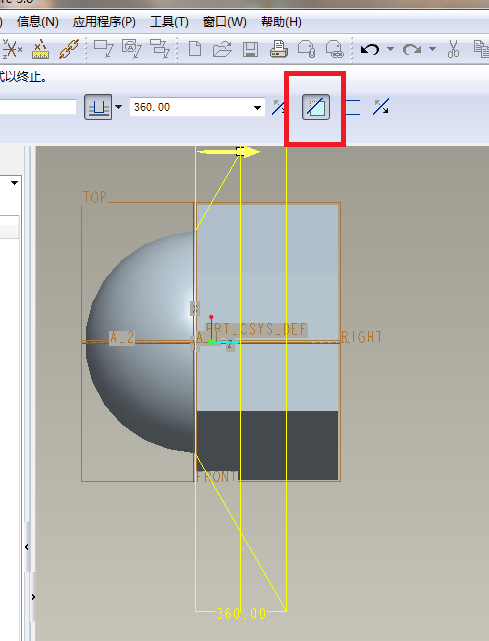

21、如下图所示，软件左上角点击 去除材料 图标，默认选择360°，软件右上角打√，完成并结束本次操作。

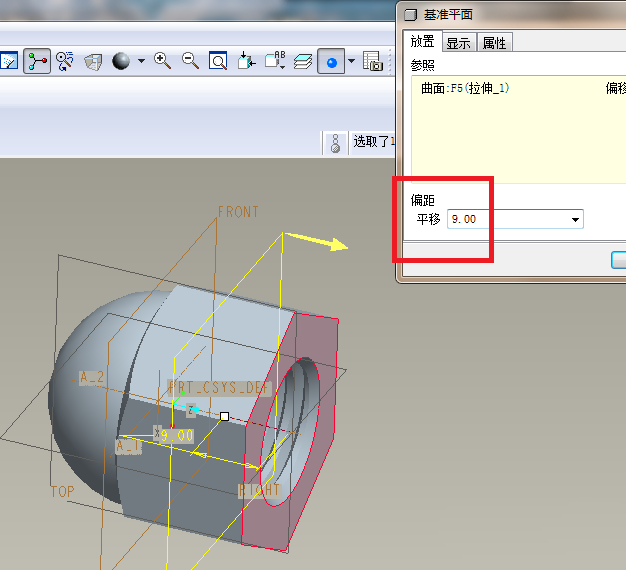

22、如下图所示，
1）点击工具栏中的 基准平面 图标，
2）点击下图中的红色实体平面，
3）设置偏移-9，
4）点击确定，完成基准平面的创建。

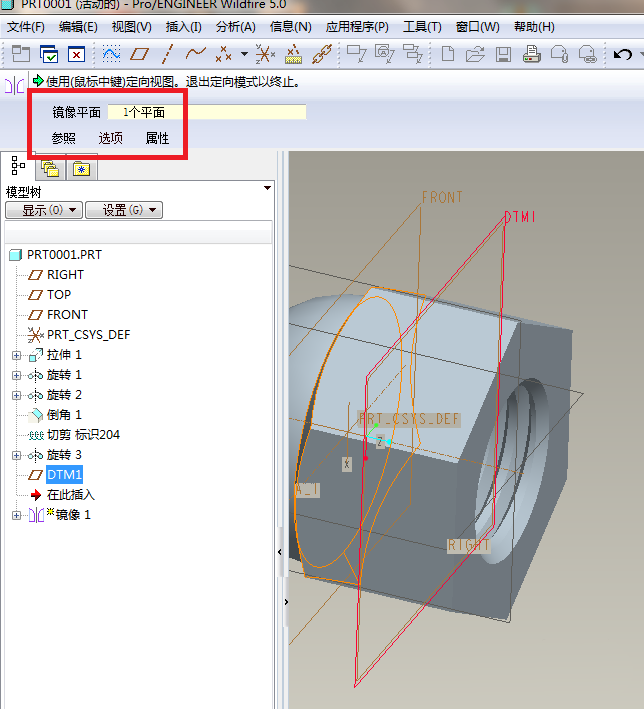

23、如下图所示，
1）点击实体中需要镜像的旋转特征，
2）点击工具栏中的镜向图标，
3）点击DTM1基准平面，
4）点击√，完成并结束本次操作。

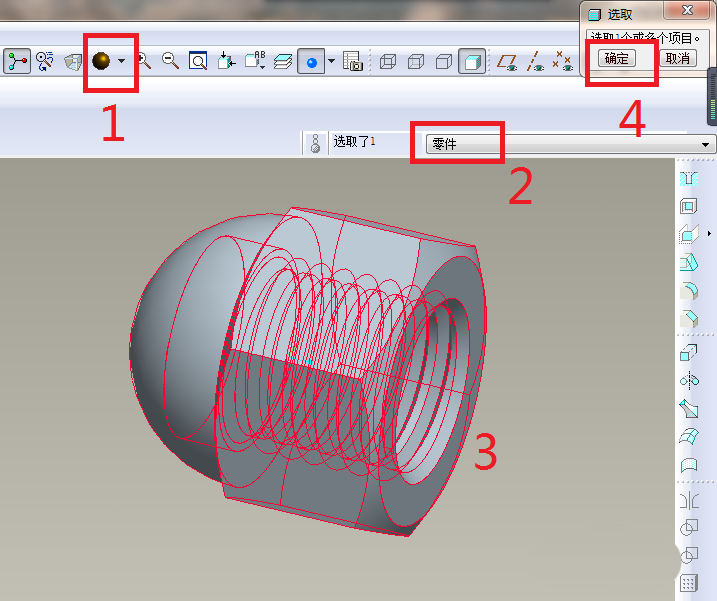

24、如下图所示，
1）点击工具栏中的颜色图标，在其展开的下拉菜单中找到 铜色，
2）点击“零件”，
3）点击实体，默认选中整个零件，
4）点击确定。

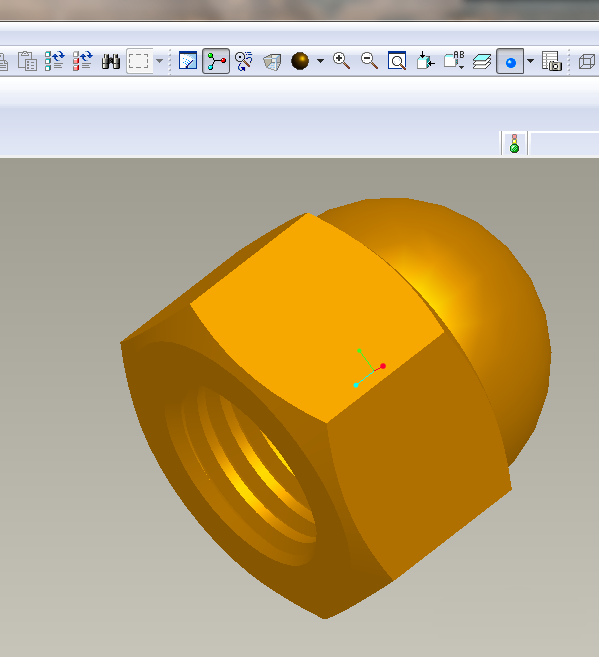

25、如下图所示，一个铜色的盖形螺母就这么出现在了Pro/e工作视窗中了。
以上就是PRoe5.0建模盖形铜螺母的教程，希望大家喜欢，请继续关注脚本之家。
