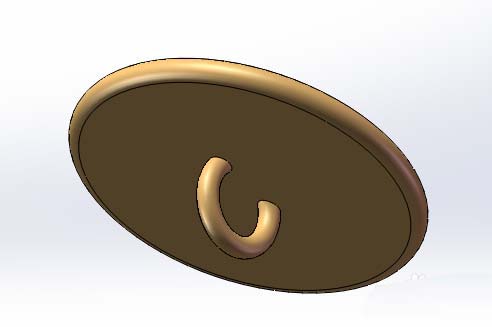

SolidWorks建模三维立体模型很简单，如下两幅图所示，这个金色的单孔纽扣模型，该怎么建模呢？主要使用SolidWorks中旋转、倒圆角命令实现，下面我们就来看看详细的教程。

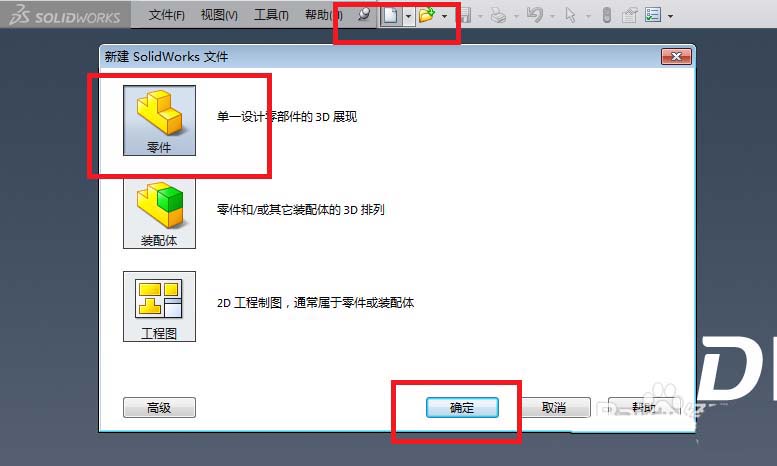

1、如下图所示，打开SolidWorks软件之后，有三步操作，点击标题栏中的“新建”图标，在“新建SolidWorks文件”对话框中点击“实体”，点击“确定”。至此，完成空白SolidWorks文件的新建。

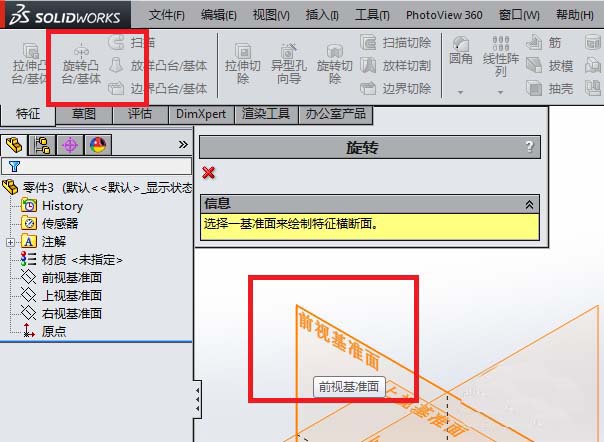

2、如下图所示，这里只有两步操作，点击工具栏中的“旋转凸台/基体”，点击“前视基准面”。

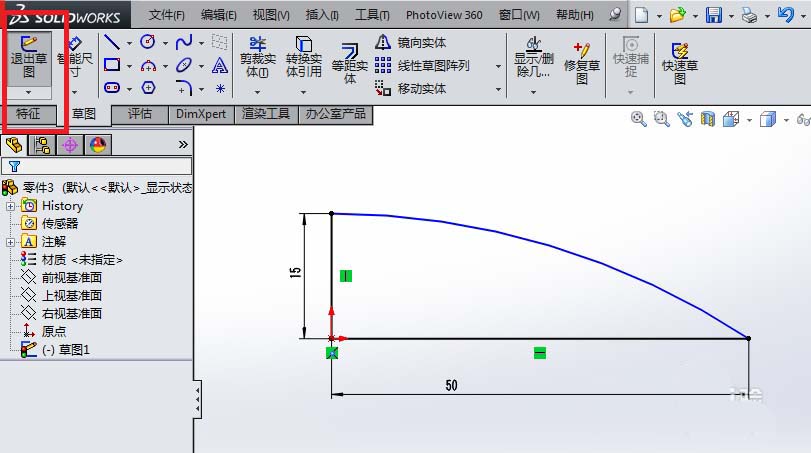

3、如下图所示，进入到草图环境，画草图。
1)激活“直线”命令画直线，标注尺寸约束直线，
2)激活“圆弧”命令，画圆弧，同时画一条辅助线与水平线平行，然后约束圆弧与水平线相切，
3)删除辅助线，“退出草图”。

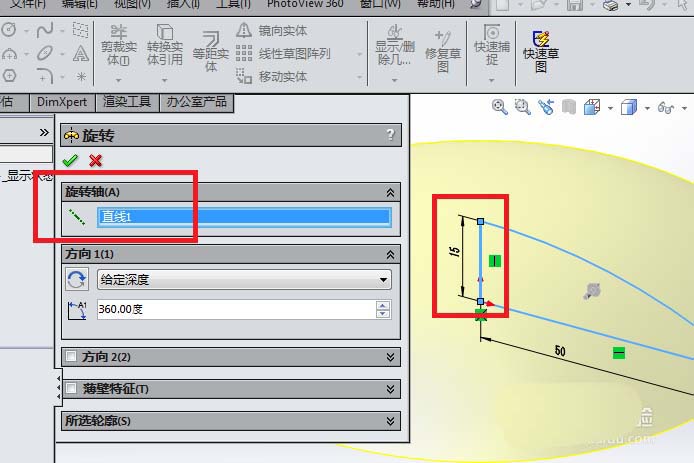

4、如下图所示，来到“旋转”对话框，选择旋转轴，完成旋转操作。

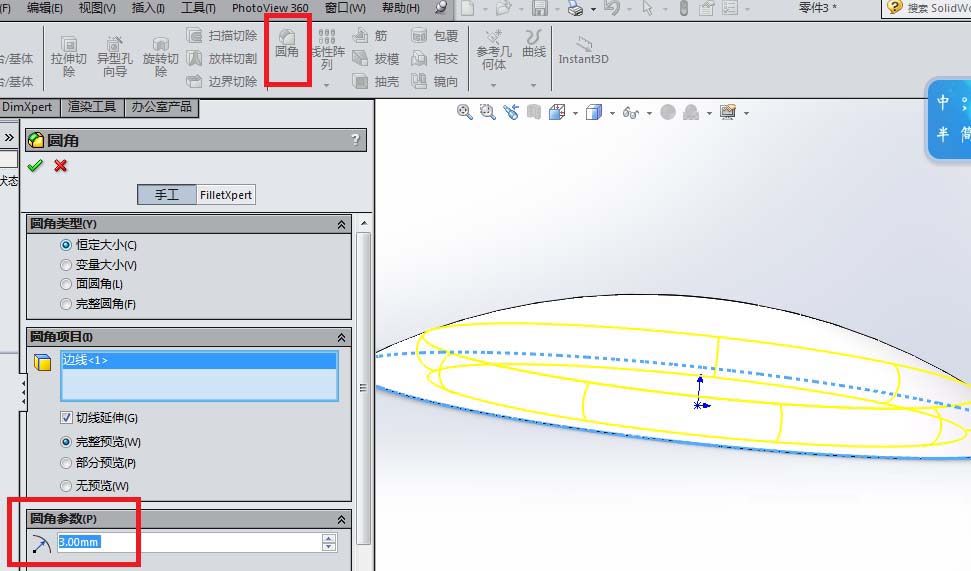

5、如下图所示，这一步只有一个操作，那就是倒圆角。
1)点击工具栏中的“圆角”图标，
2)选择实体中的边线，
3)设置圆角半径为3，这个根据个人喜好来设置，但是不能太离谱了，否则软件会提示错误，无法生成圆角特征，
4)点击“√”，完成并结束本次操作。

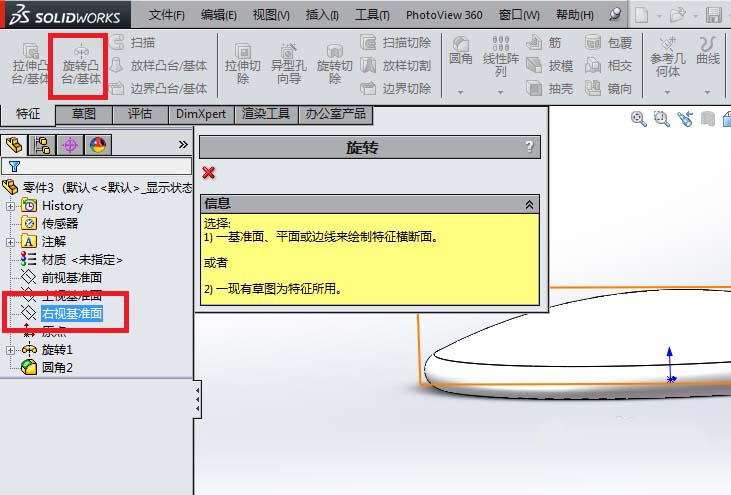

6、如下图所示，点击工具栏中的“旋转凸台/基体”，点击设计树中的“右视基准面”。

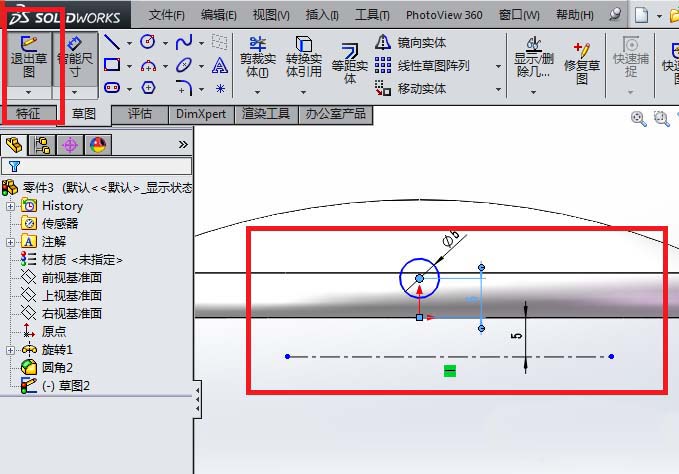

7、如下图所示，
1)点击工具栏中的“直线”图标，勾选“构造线”，画一条水平构造线，并标注距离坐标原点的距离尺寸，
2)点击工具栏中的“圆”图标，画一个圆，标注合适尺寸，
3)“退出草图”。

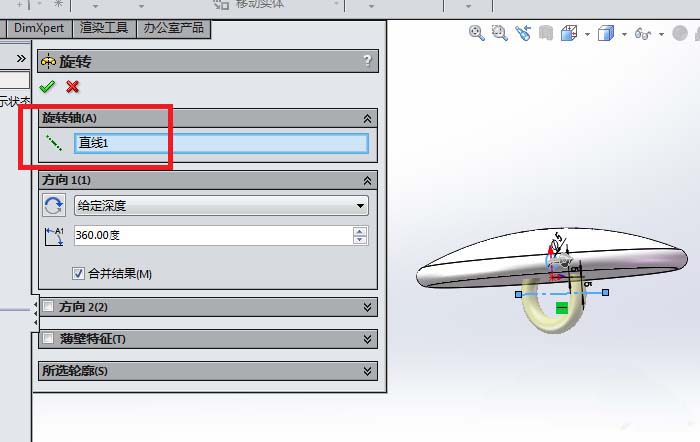

8、如下图所示，来到“旋转”对话框，看着预览的效果，点击“√”，完成并结束本次操作。

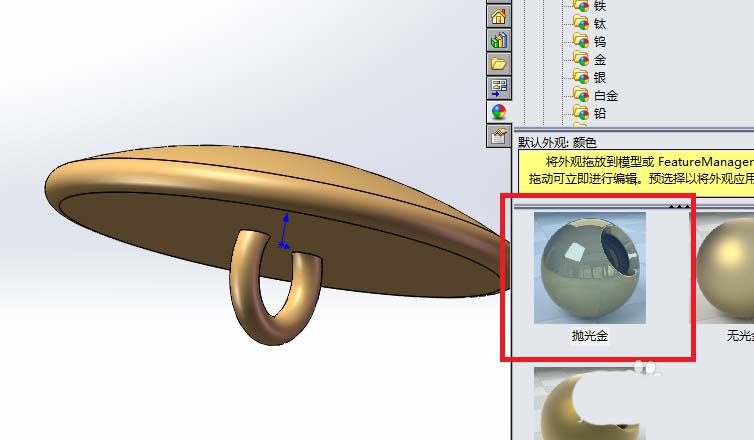

9、如下图所示，在右侧工具栏中点击“外观”，在“外观”中找到“金色”，将其拖动到整个实体中并选择整个实体，一个金色的单孔纽扣模型就造好了。
以上就是SolidWorks建模金色单孔纽扣模型的方法，希望大家喜欢，请继续关注脚本之家。
