ug中想要创建卡管零件，需要使用拉伸、抽壳、移动面、镜像几何体，下面我们就来看看详细的教程。

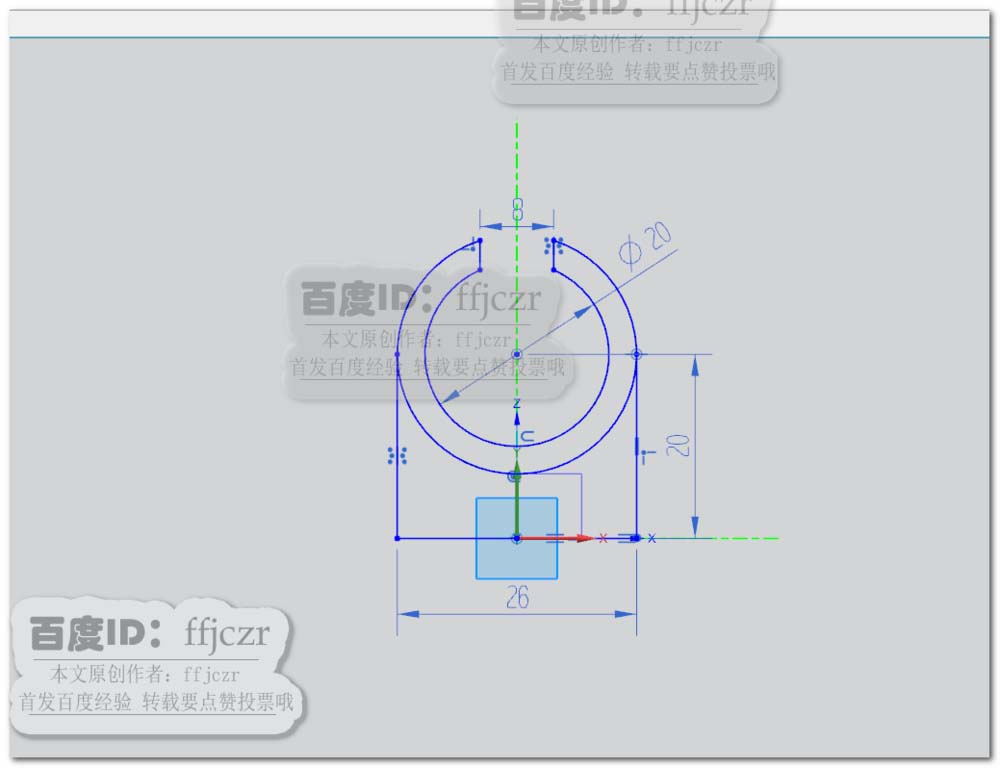

1、选用XY面为拉伸的草绘平面，在草绘中绘出卡管模型的截面线；在Y轴上绘出一组同心圆直径分别为20、26.同心圆距离X轴20.以Y轴为中心线将同心圆开一缺口，距离为8；从直径为26的外圆绘二条垂直于X轴且与外圆相切的直线。定位尺寸如图所示。

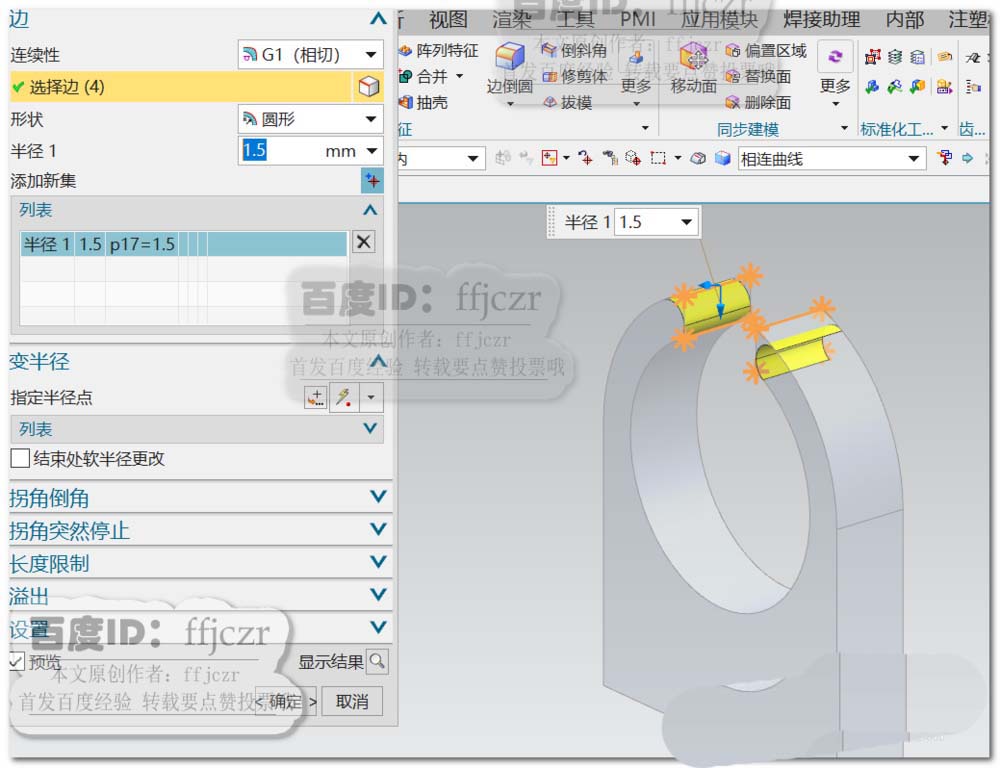

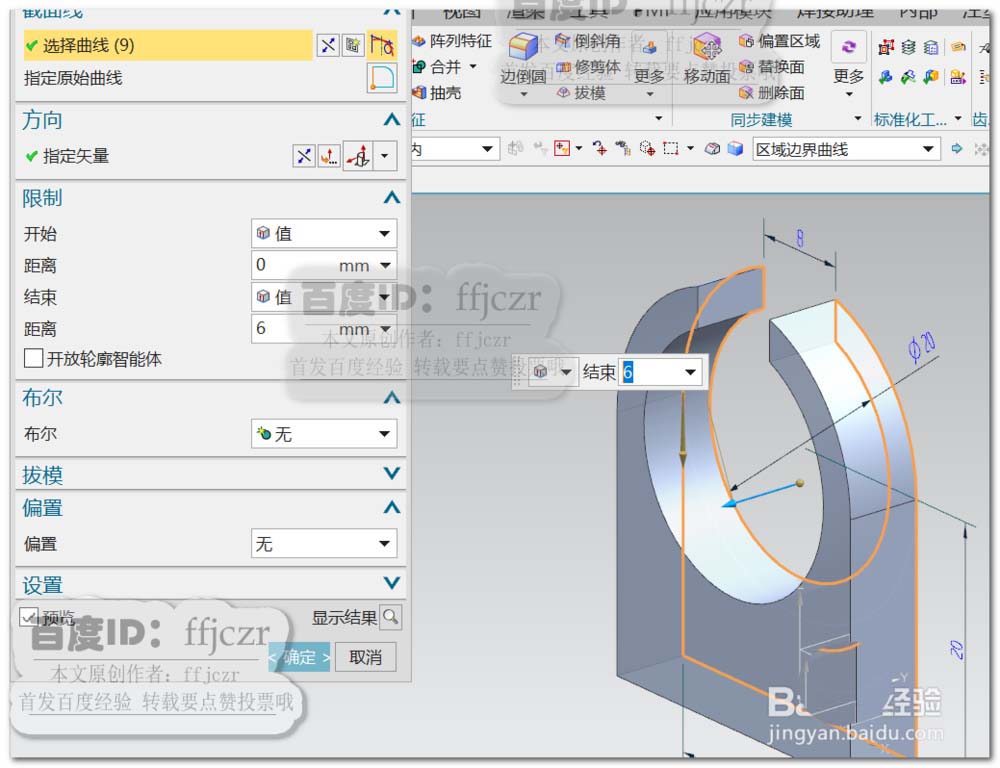

2、回到拉伸对话框，指定矢量为Y轴，开始值为0，结束值为6，布尔为无。选用倒圆角命令，对拉伸得到实体的缺口倒半径为1.5的圆角。
3、选用抽壳命令，对模型的正面进行抽壳，抽壳厚度为3.如图所示。

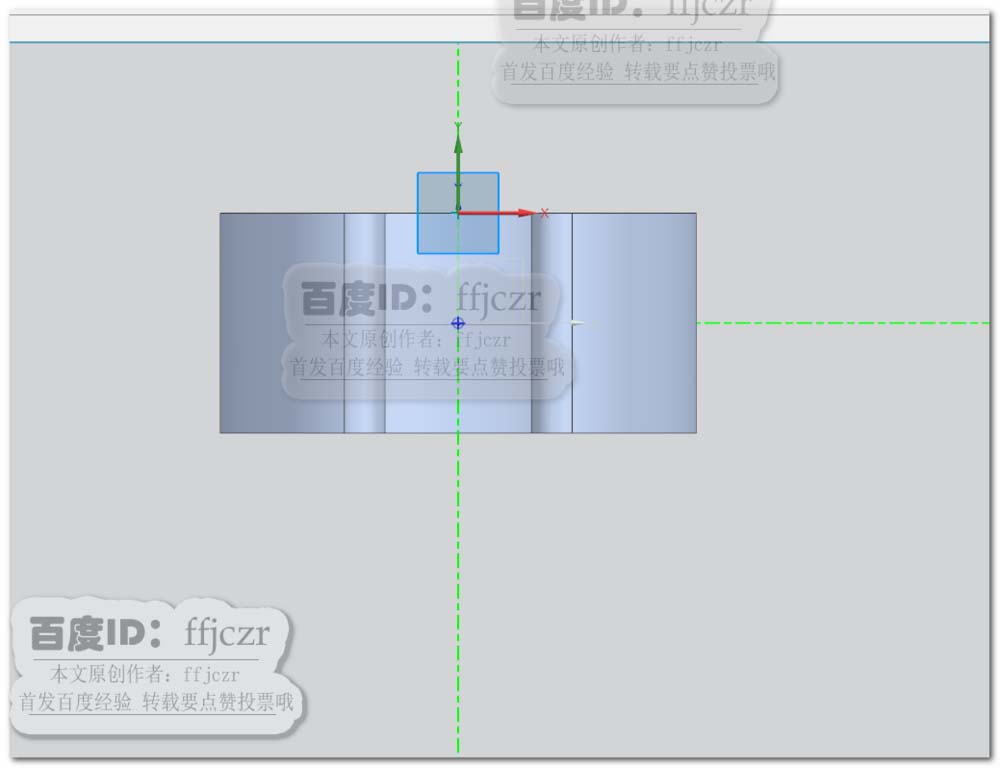

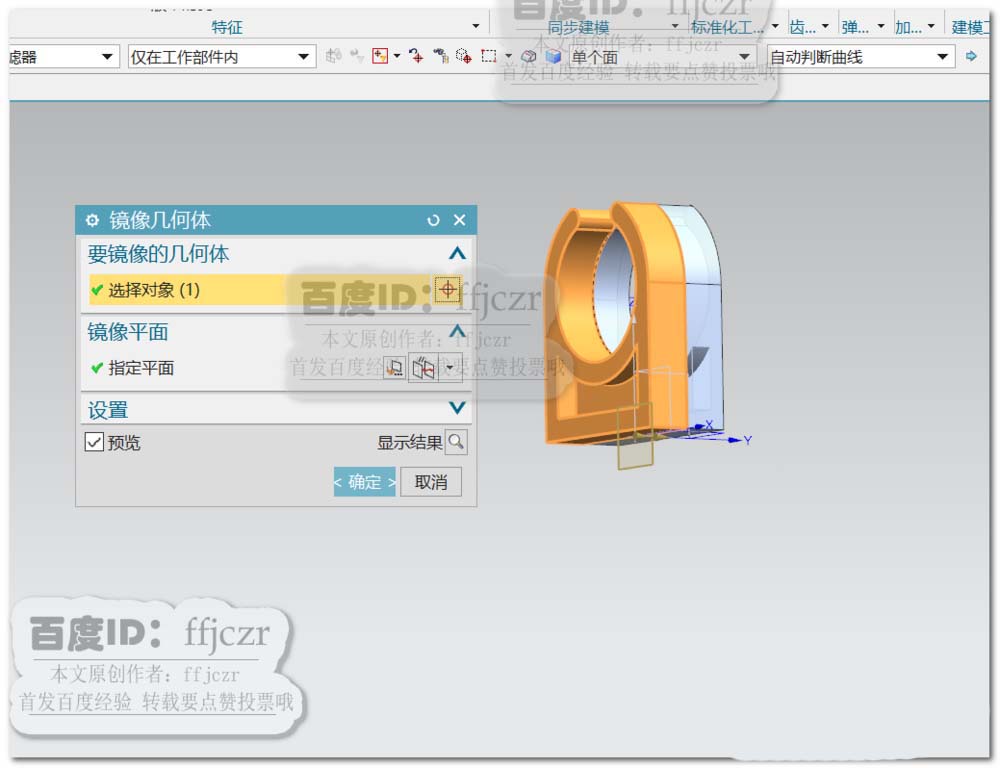

4、选用镜像几何体，选择上步得到的几何体，镜像平面为XZ。

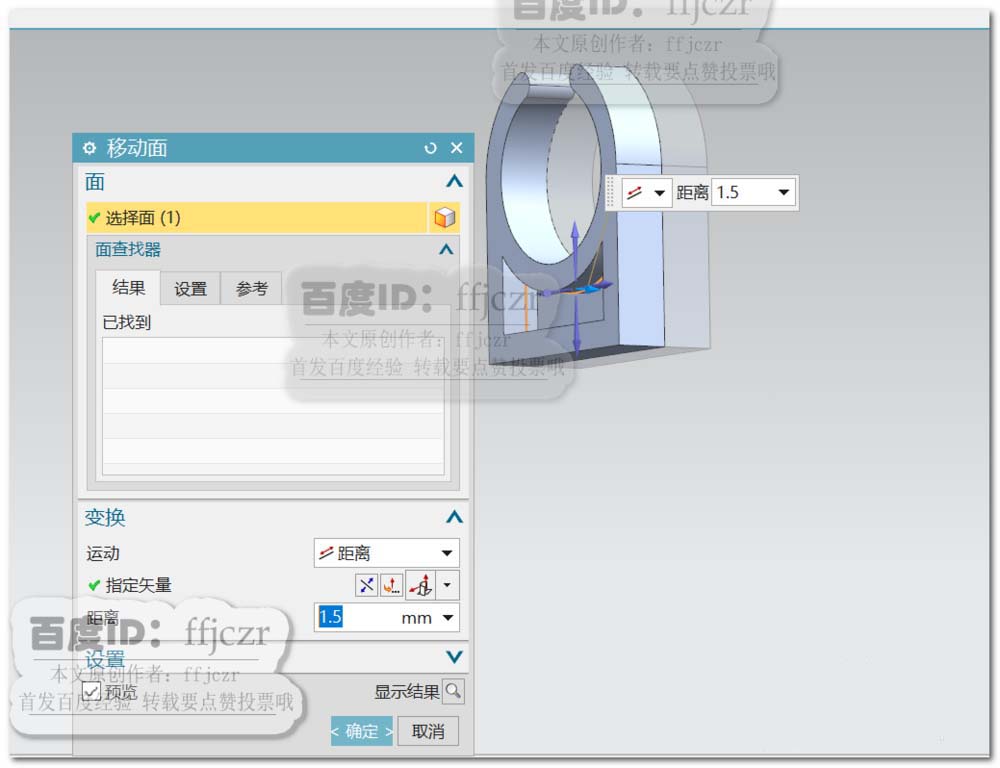

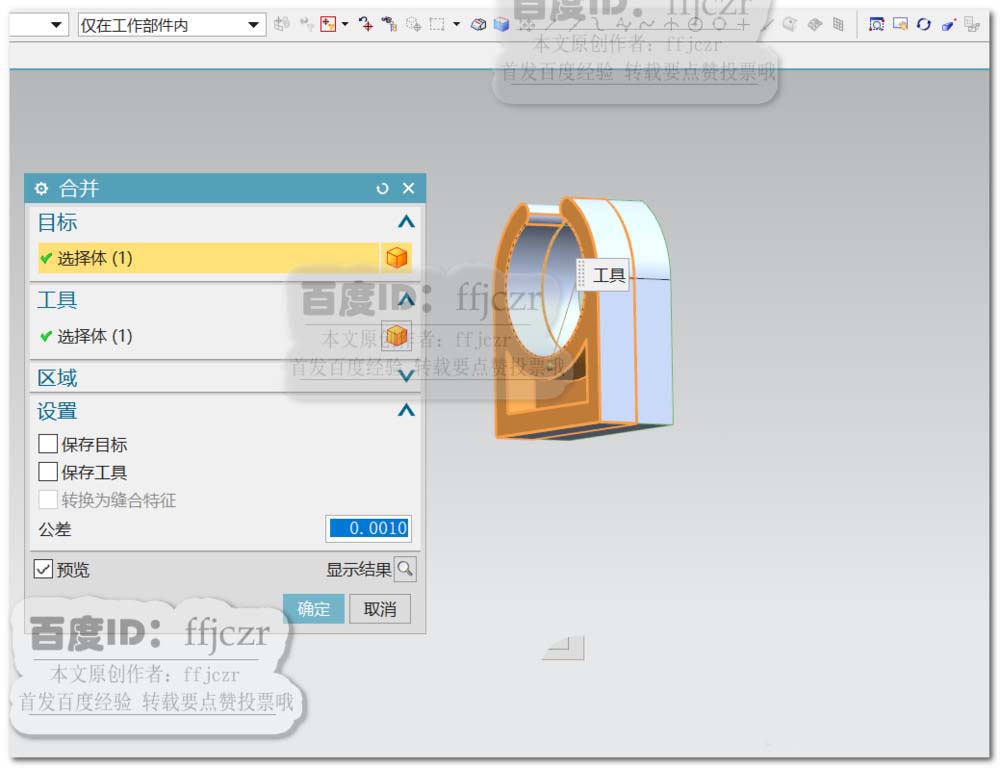

5、选用同步建模的移动面命令，选择抽壳后的底面，向内移动1.5；对两个几何体合并成一个模型。

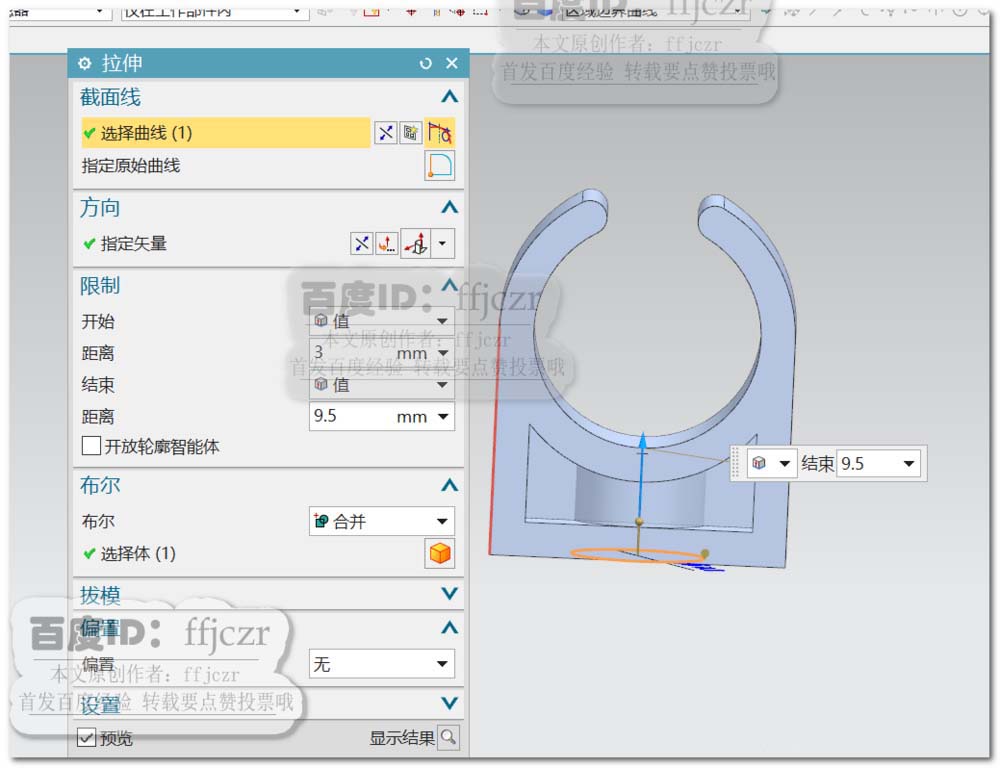

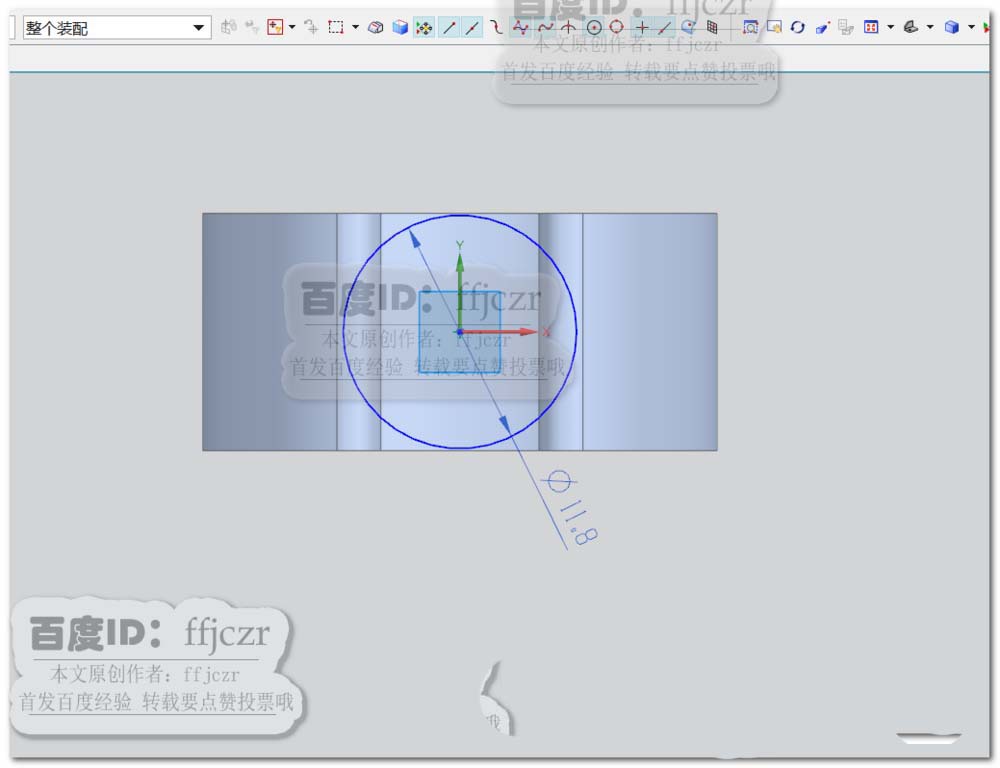

6、选用拉伸命令，以XY面为草绘平面，在草绘中绘直径为11.8的圆；回到拉伸命令，开始值为3，结束值为9.5.布尔为合并。

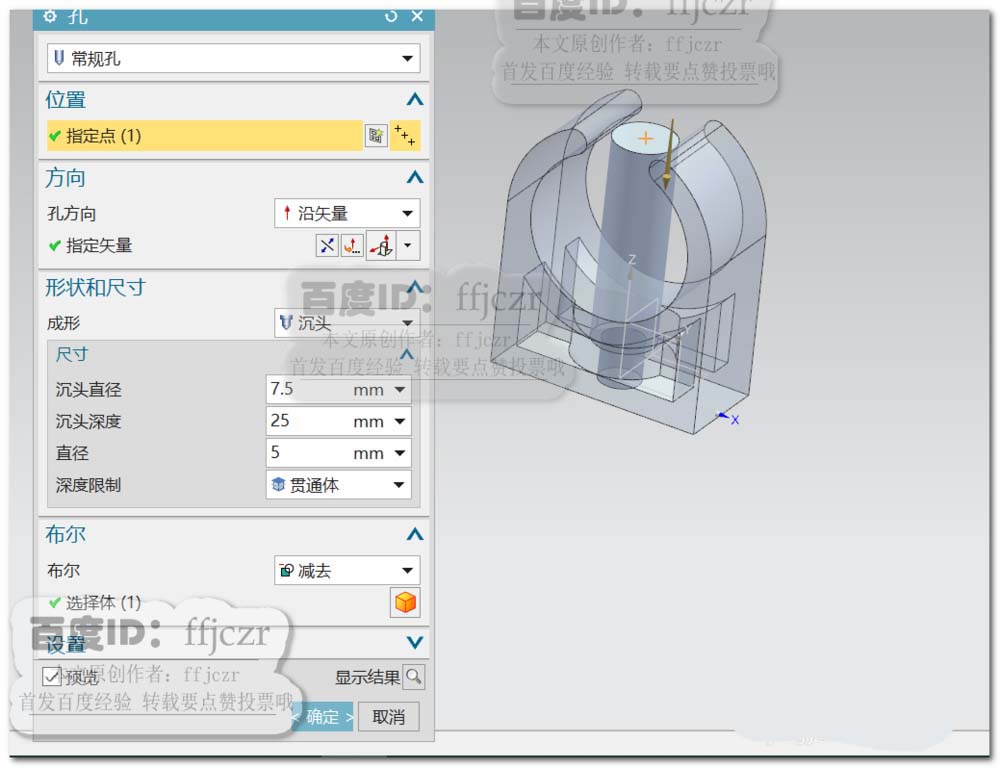

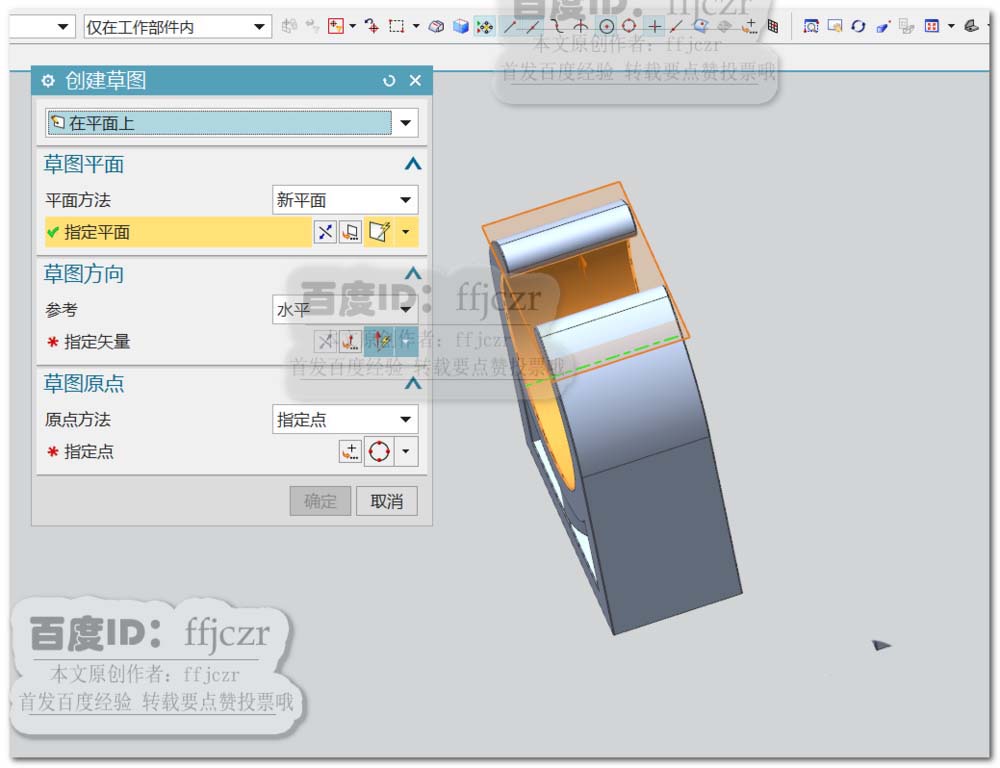

7、选用开孔命令，以模型内孔相切的平面作为开孔平面；在草绘中绘一处于坐标原点的点。回到开孔命令对话框，成形为沉头，沉头直径为7.5，沉头深度为25，直径为5，深度限制为贯通体。

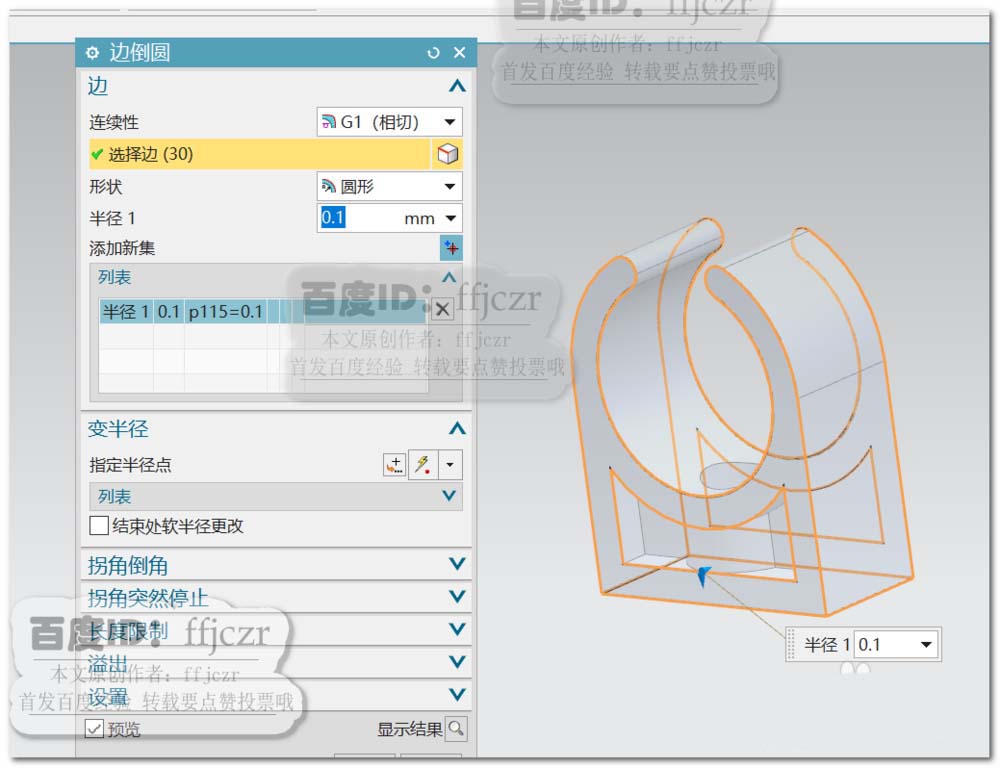

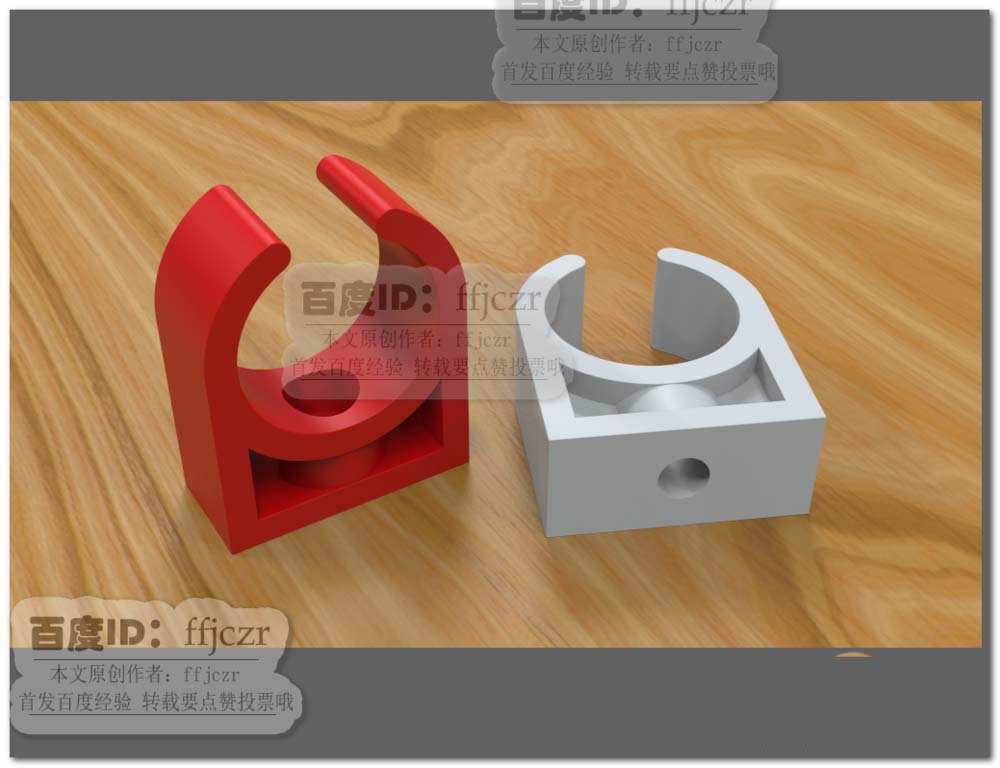

8、选用边倒圆命令，对整个模型的边倒半径为0.1的圆角。卡管模型创建完成。
以上就是UG12.0创建卡管零件的教程，希望大家喜欢，请继续关注脚本之家。
