本UG12.0中创建一把小钥匙，需要使用管道、拉伸、布尔合并、倒圆角等命令，下面我们就来看看详细的教程。

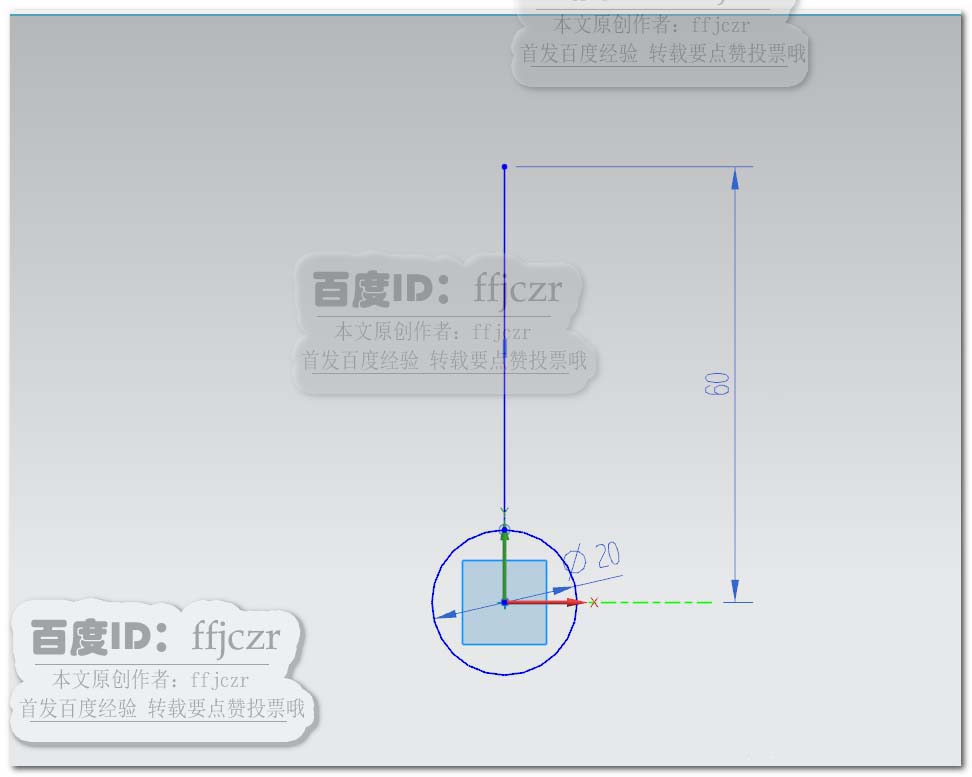

1、创建草图，以XY面为草绘平面。在草绘中，以坐标原点为圆心绘一直径为20的圆；在Y轴上从原点起绘一条长为60的直线。完成草绘，退出草绘模式。

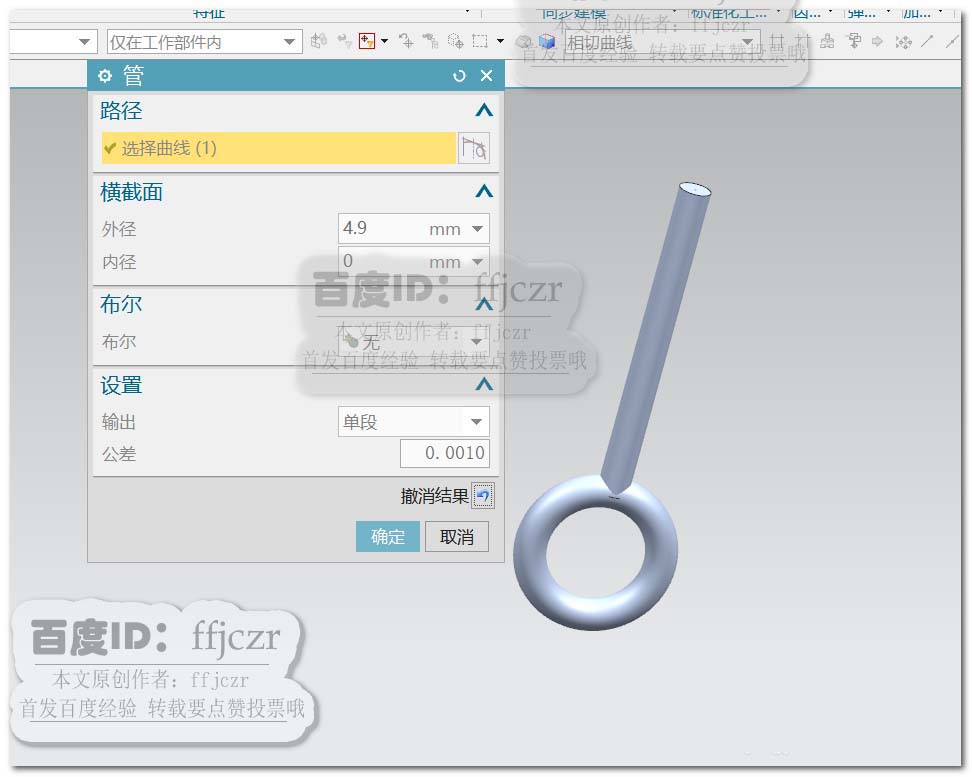

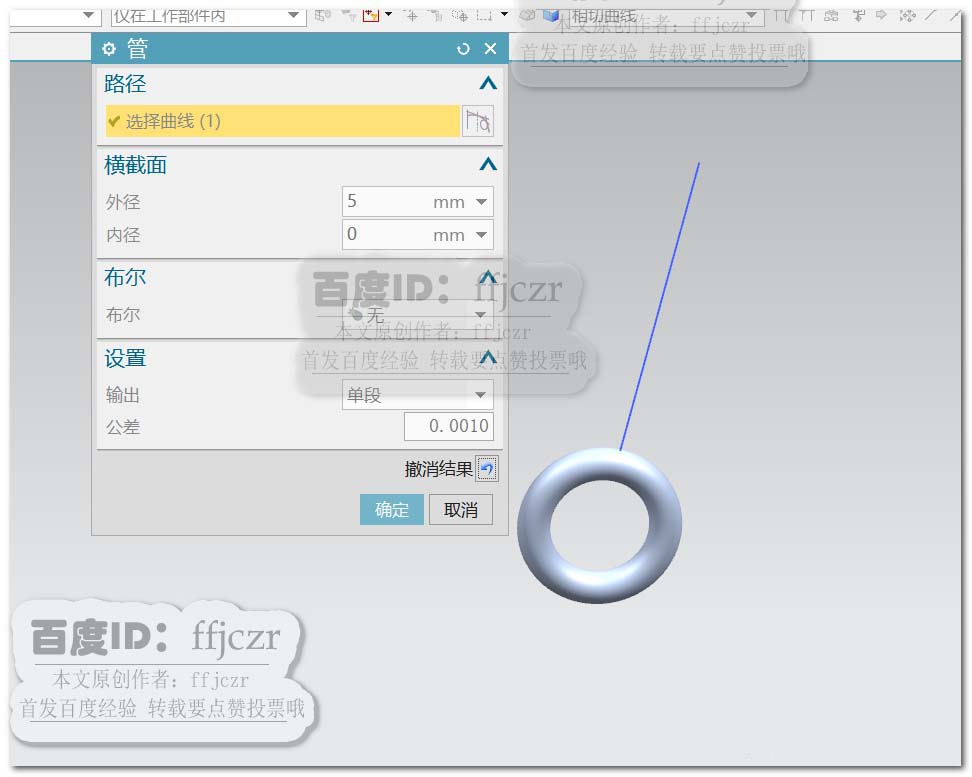

2、选用管命令，分二次选取路径；分别选取草图中的圆和直线作为管的路径，外径均为5.

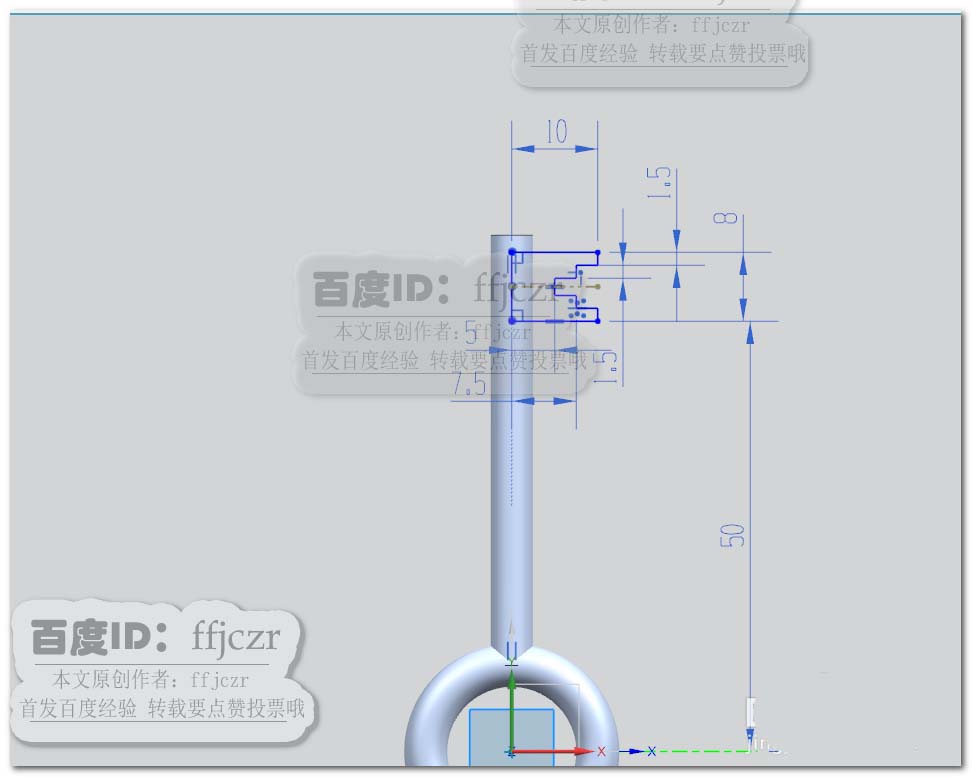

3、选取XY作为本次拉伸的草绘平面，草绘中，从距离X轴50处绘一封闭多边形，多边形的最大轮廓为10*8，在右侧处绘制凹字造型。具体定位尺寸如图所示。

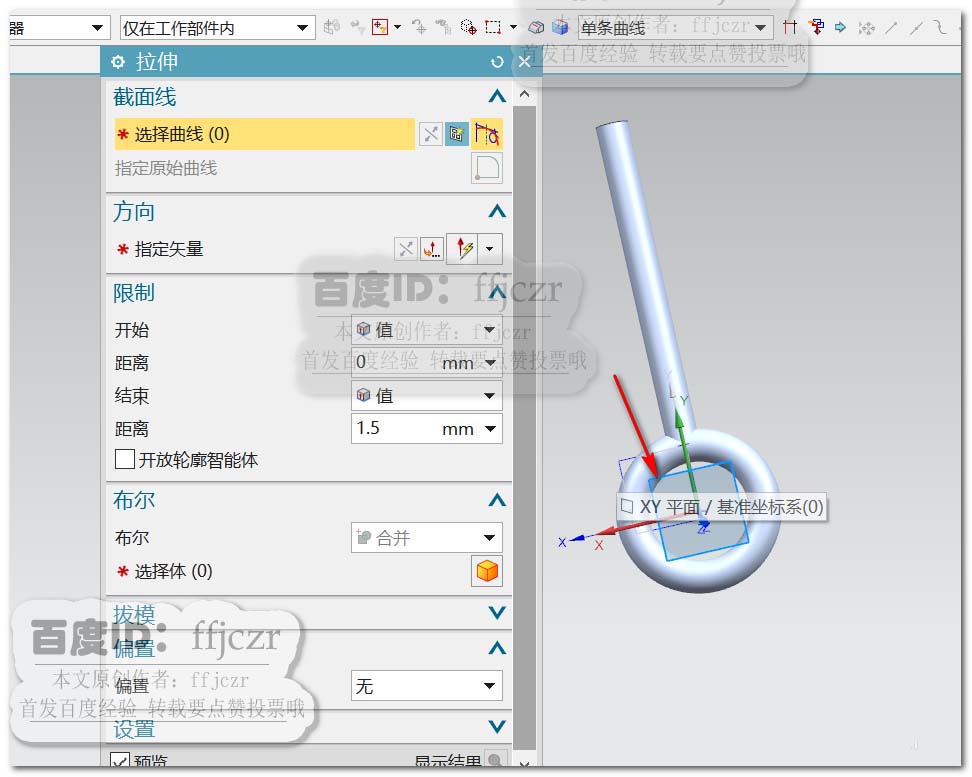

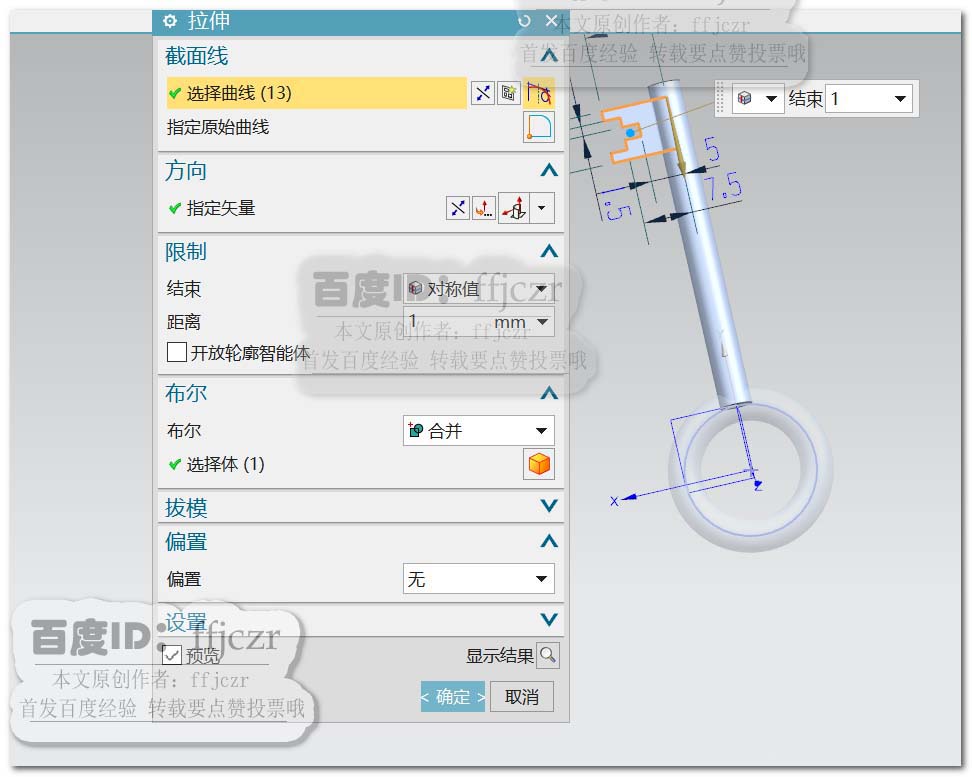

4、拉伸对话框中，结束方式选用对称，值为1；布尔为合并。

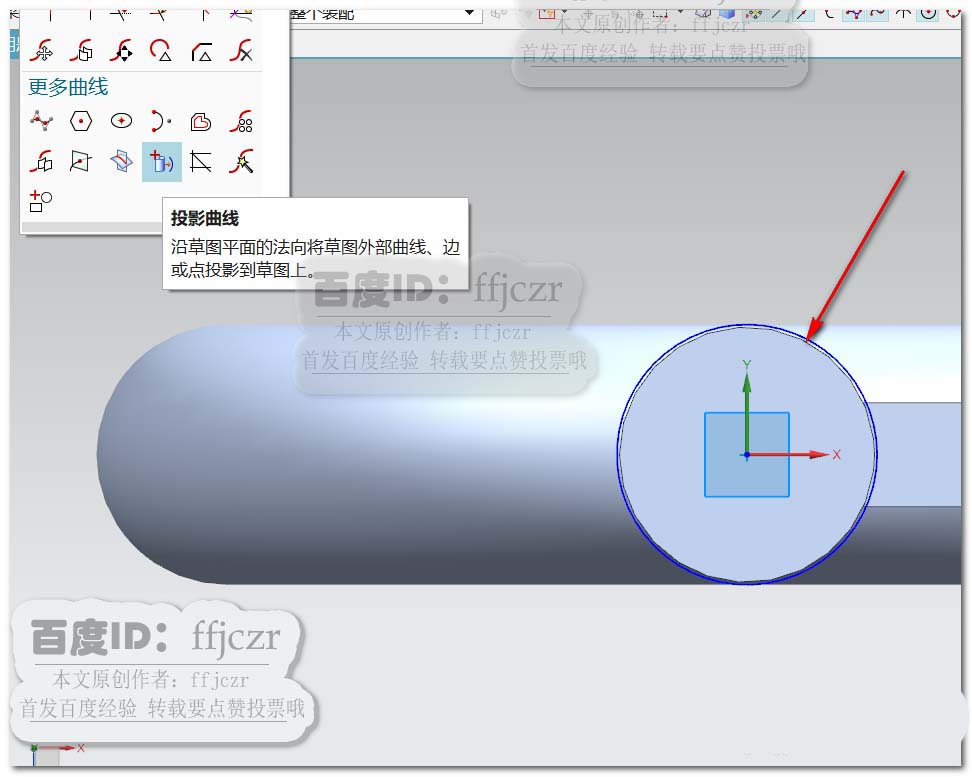

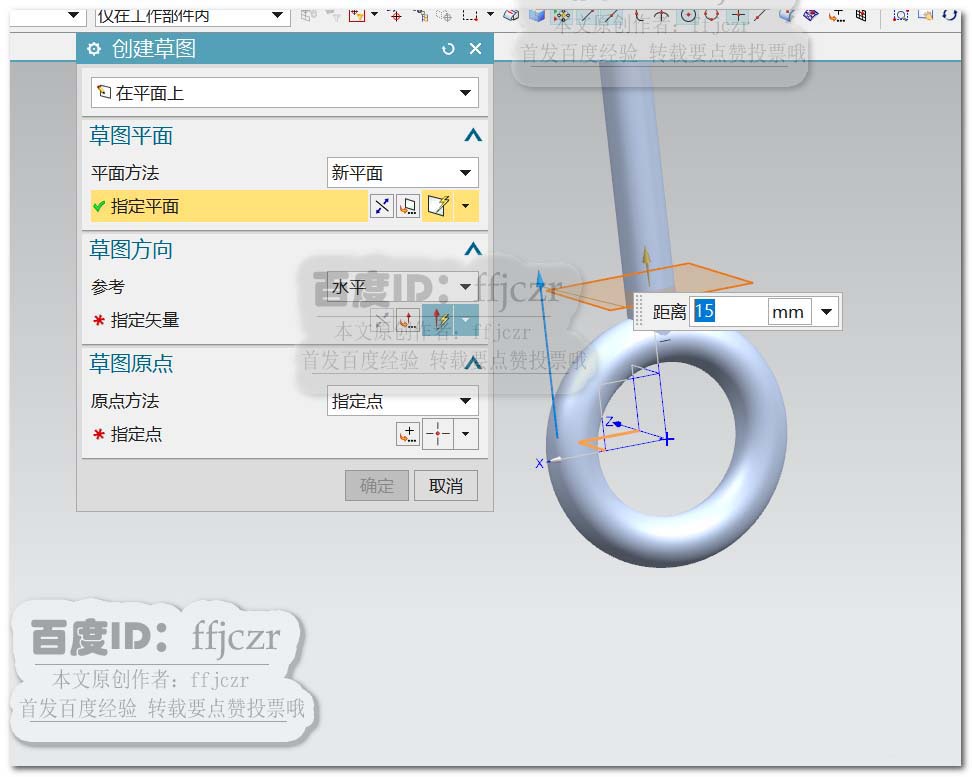

5、创建草图，草图平面为距离XZ面15处；在草图中选用投影曲线命令，选择直线管的轮廓，完成草图的创建。

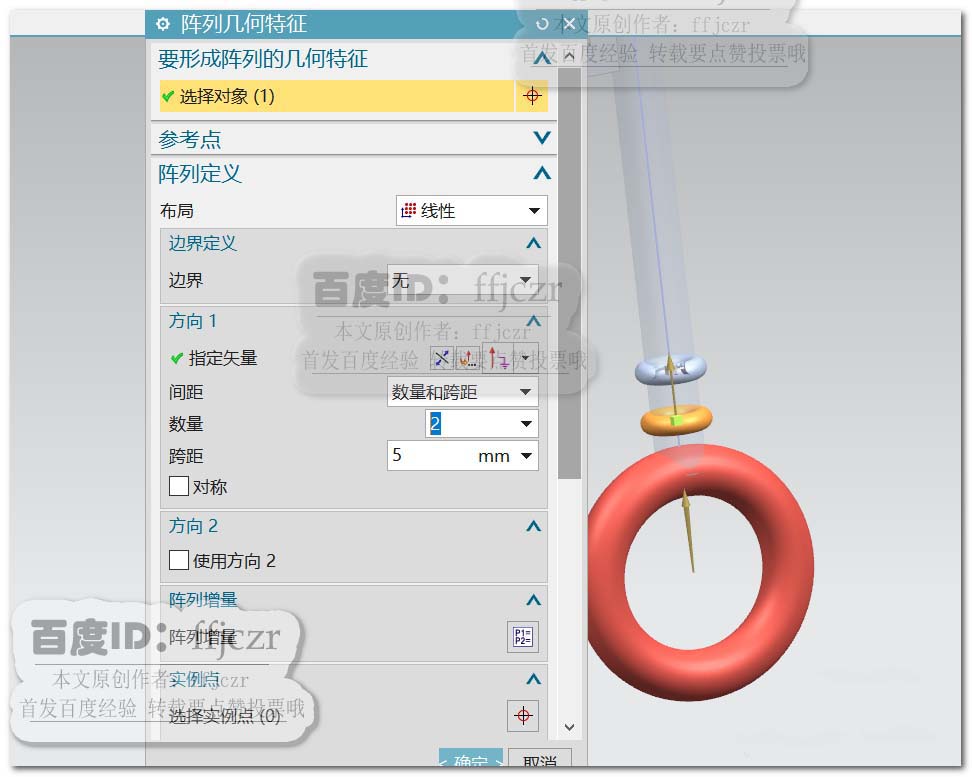

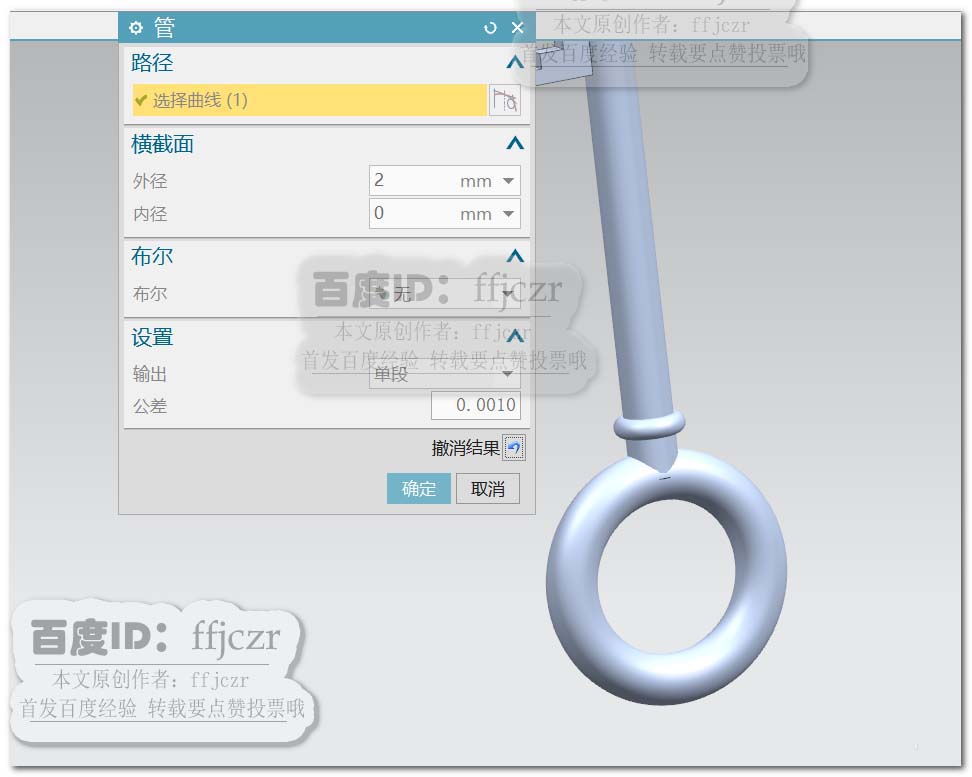

6、选择上步草图中的圆作为管的路径，外径为2；选用阵列几何特征命令，对管进行直线阵列，数量为5，跨距为5.

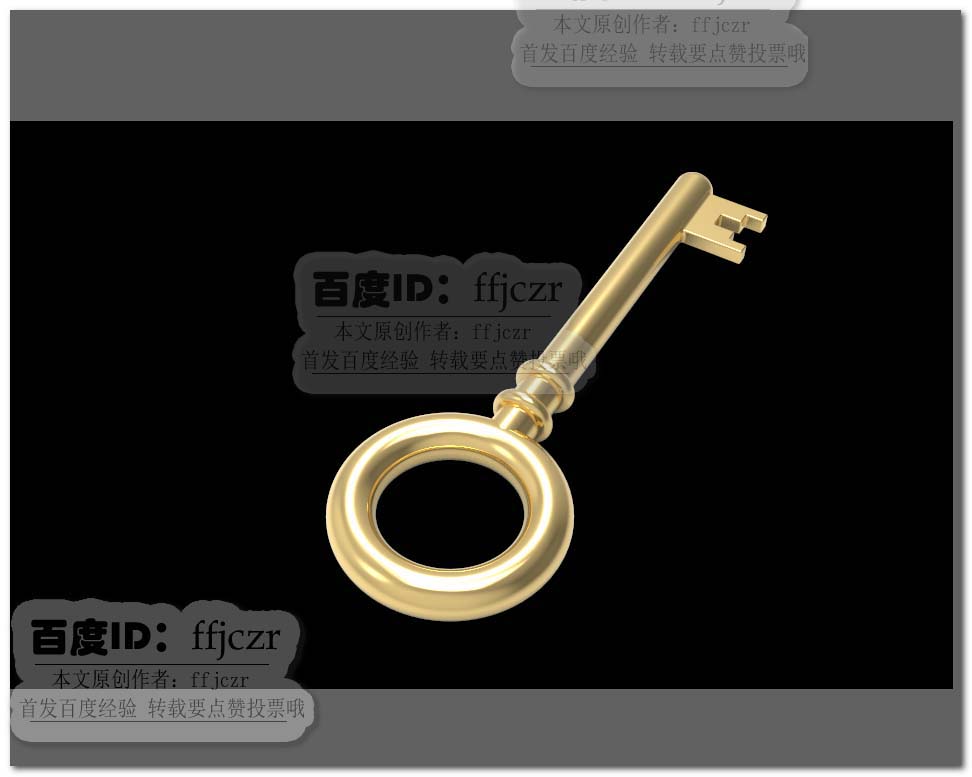

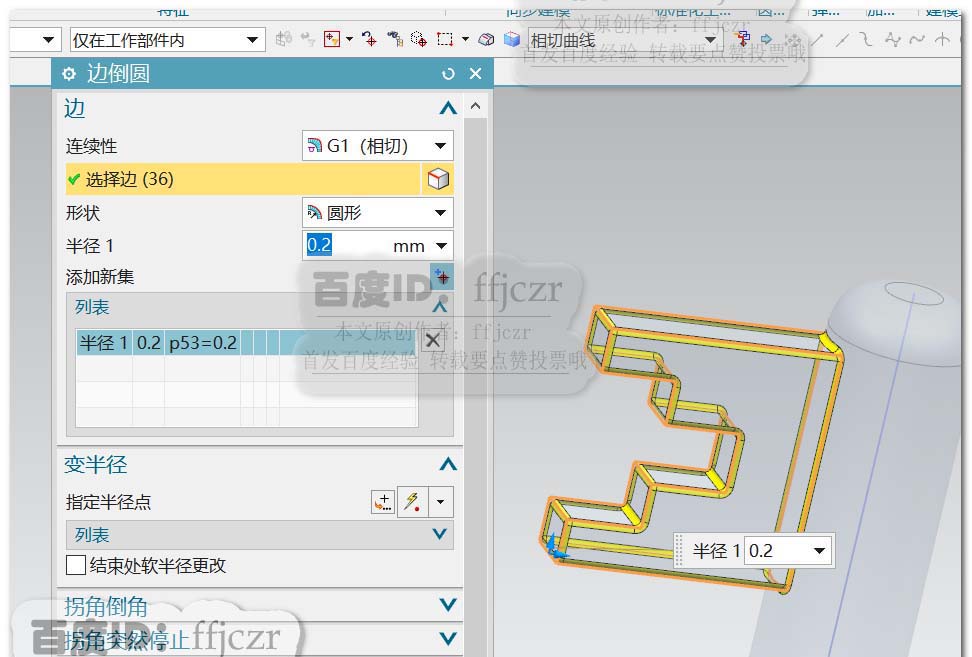

7、选用倒圆角命令，分别对圆柱端面倒1.5的圆角；对钥匙的齿造型倒0.2的圆角。最后选用布尔合并命令，将所有特征合并成一体。装饰物--小钥匙创建完成。
以上就是UG12.0创建一把小钥匙的教程，希望大家喜欢，请继续关注脚本之家。
