UG12.0想要创建L型底座，我们需要时用到的命令分别是拉伸、开孔、倒角，下面我们就来看看详细的教程。

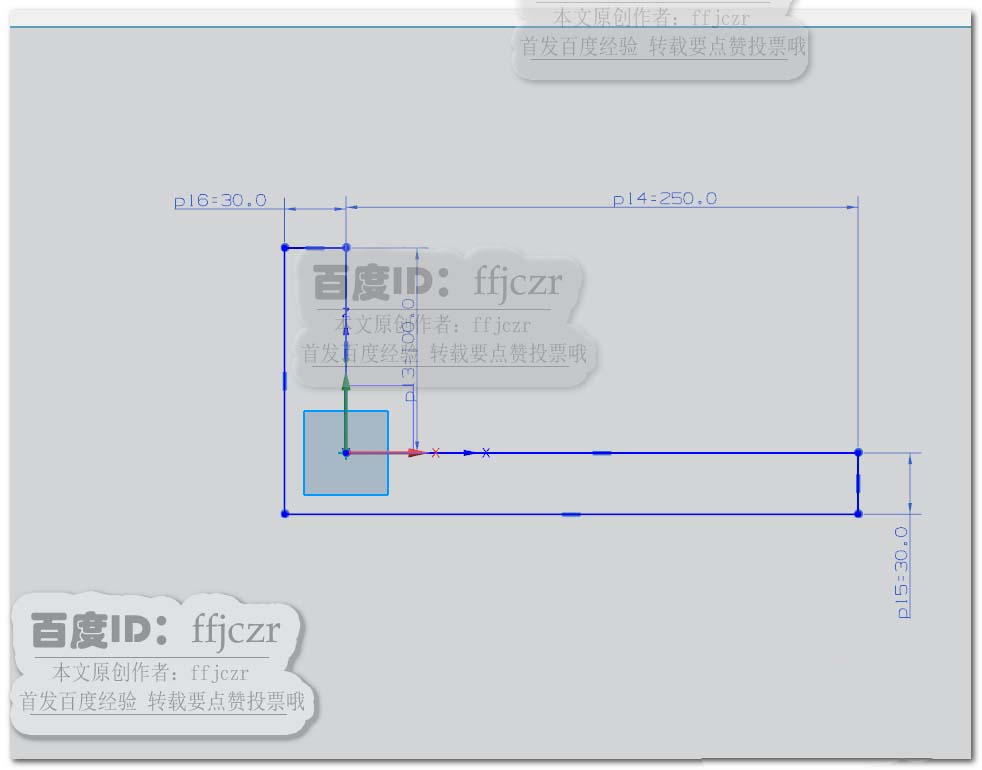

1、以X Z面作拉伸的草绘截面，在草绘中用轮廓线命令，绘出一个L形的封闭多边形；以坐标原点作为L型的内角，其中在Y轴的直线长100，在X轴上的直线长250.用偏置曲线命令，将二段直线向外偏置30，用直线将相应端点连接成封闭多边形。

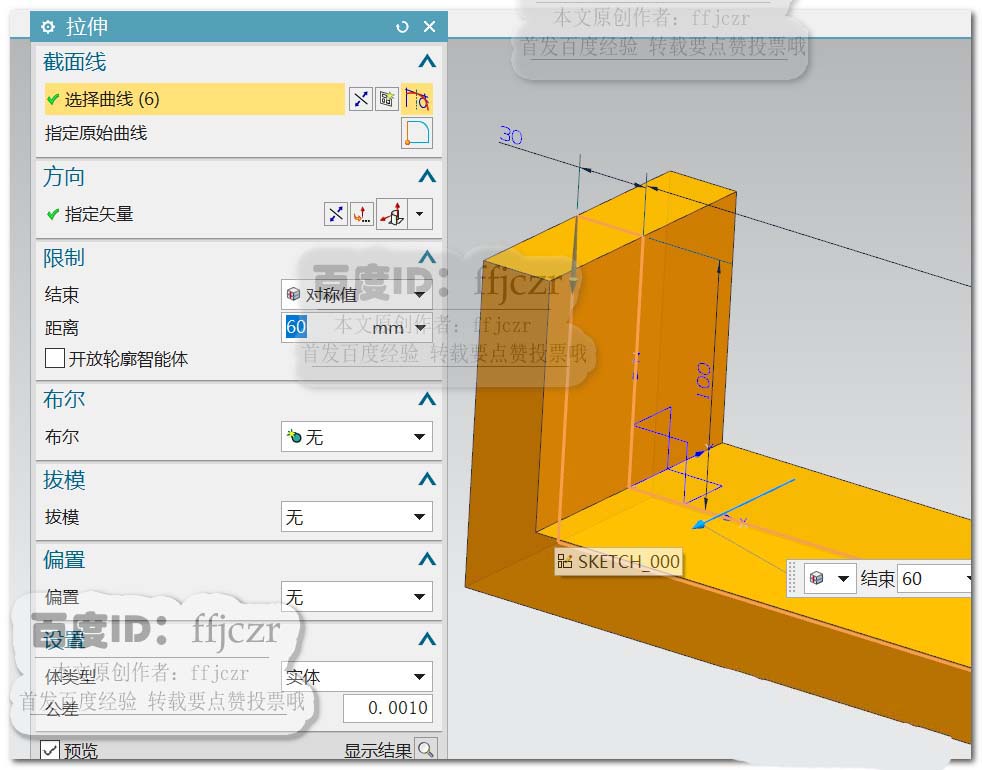

2、拉伸对话框中，修改结束方式为对称，值为60，布尔为无。

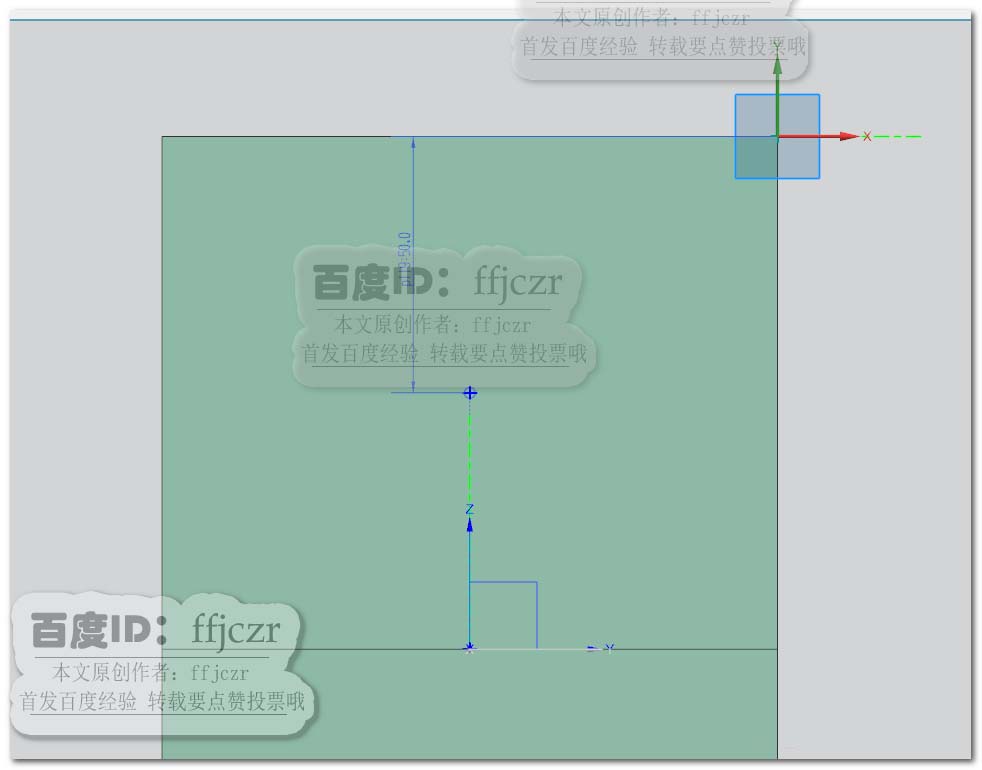

3、选用开孔命令，以拉伸得到的实体模型内侧面为草绘平面，草绘中在Y轴上距离顶面边为50的地方绘出一点。在开孔对话框中，成形为简单孔，直径为15，深度为50.

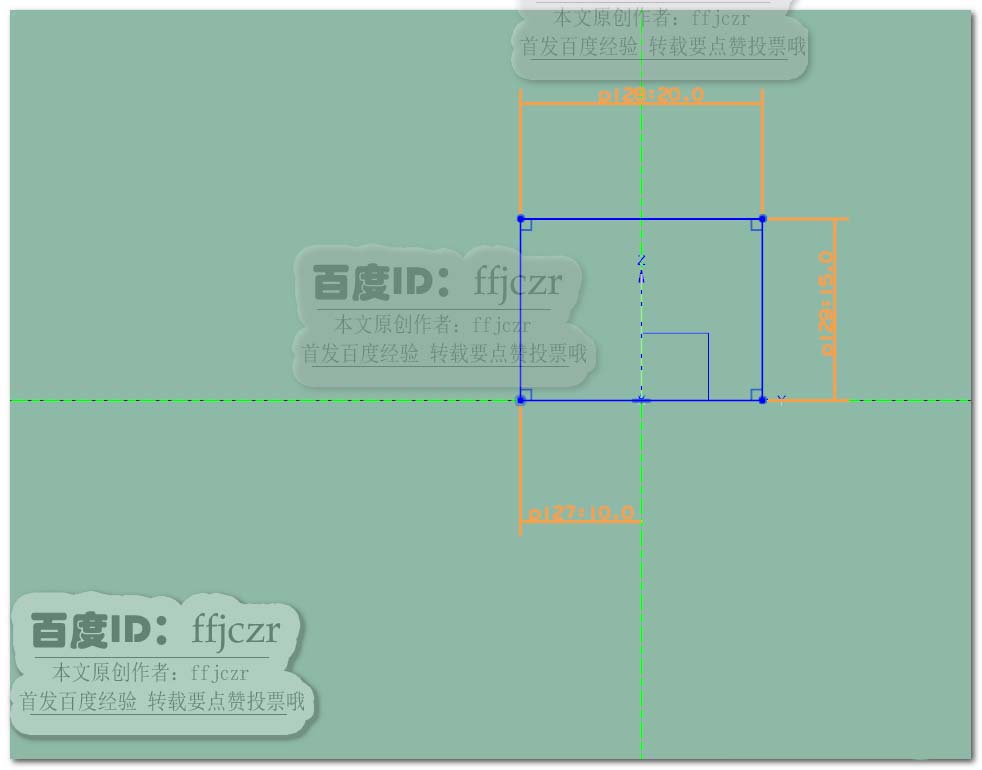

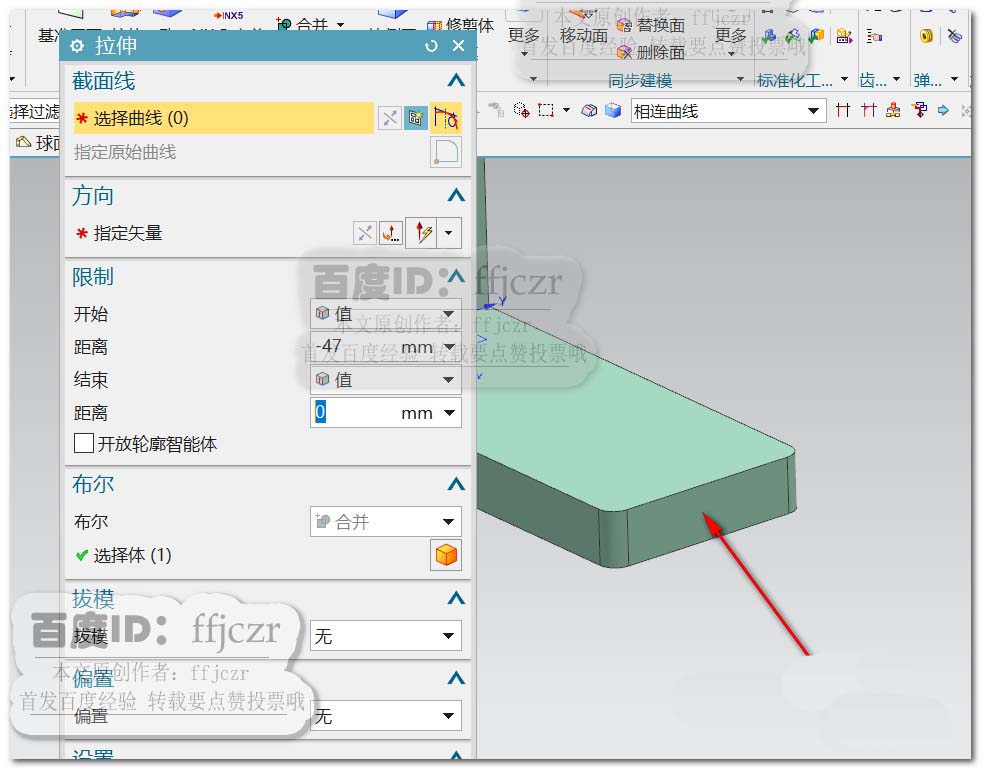

4、选用拉伸命令，以图示的平面作为草绘平面。草绘中在该平面的中点上绘长为20，宽高为15的矩形。定位尺寸如图所示。

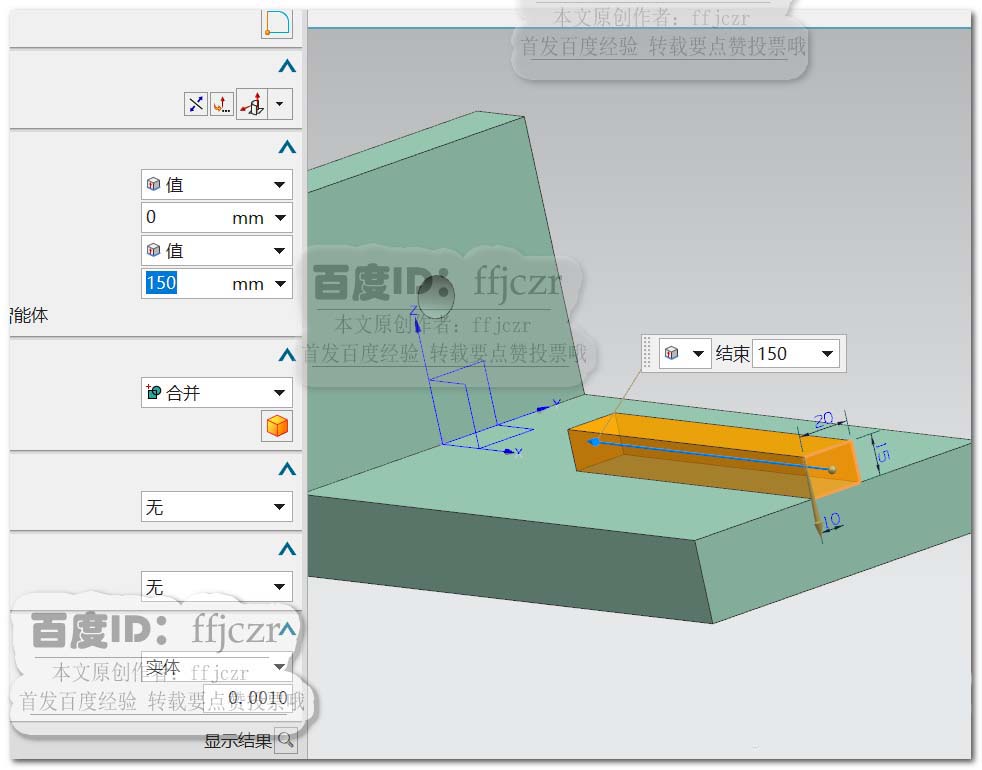

5、拉伸对话框中，开始值为0，结束值为150；布尔为合并。

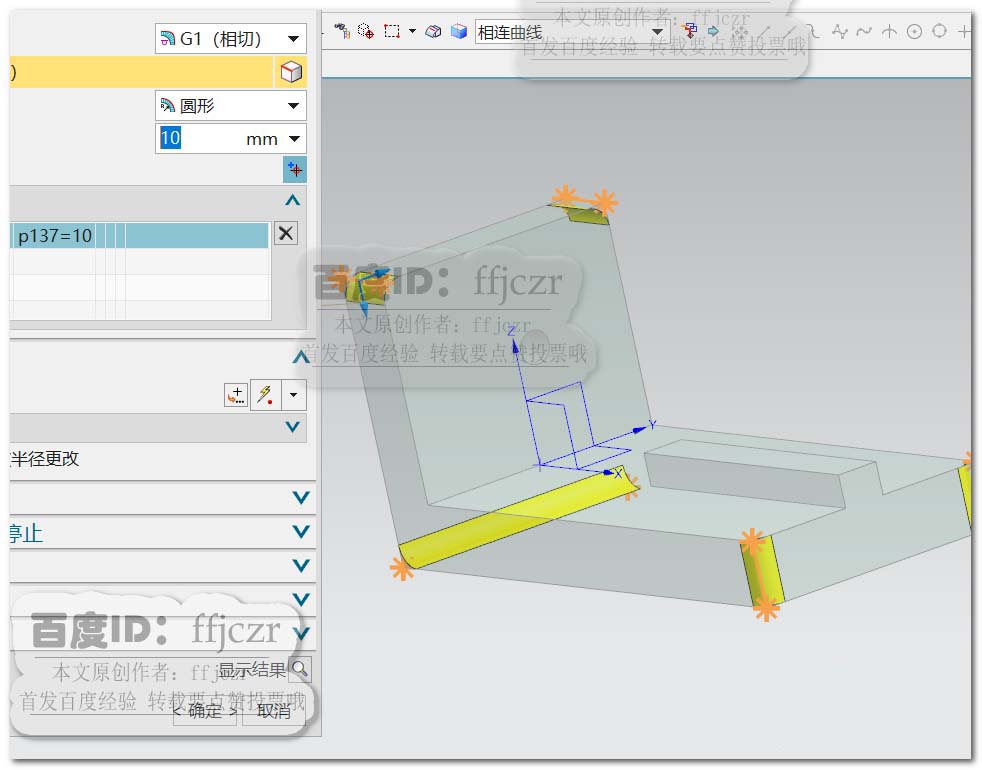

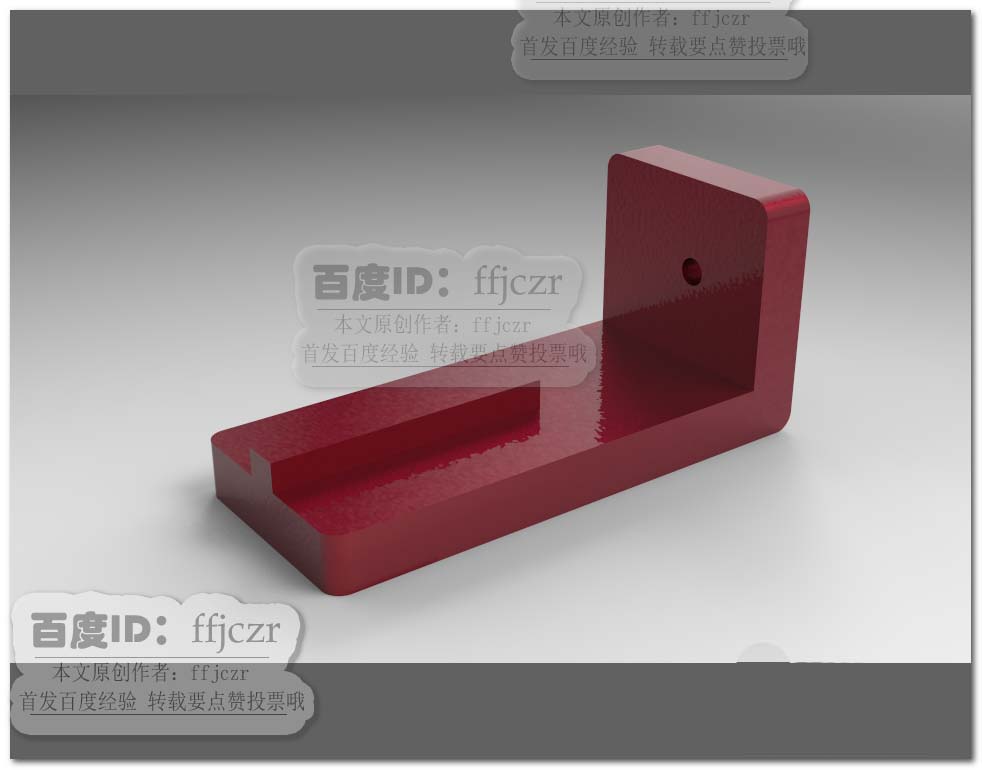

6、选用倒圆角命令，对模型的五条边进行倒半径为10的圆角，如图所示。L型底座模型创建完成。
以上就是UG12.0建模三维立体的L型底座的教程，希望大家喜欢，请继续关注脚本之家。
