caxa3D实体设计想要设计一款三维立体的零件，该怎么设计呢？今天我们就来看看caxa使用筋板命令的教程。

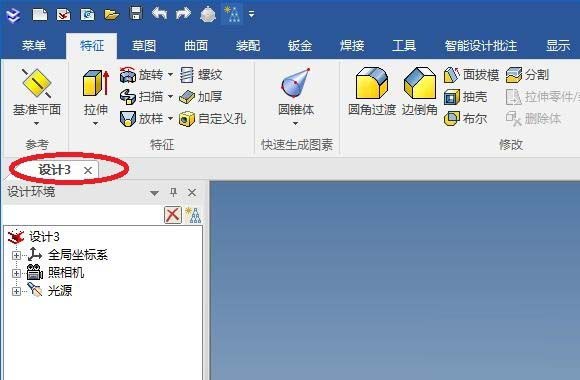

1、如下图所示，打开caxa3D实体设计2018软件，新建一个设计环境，采用空白模板。

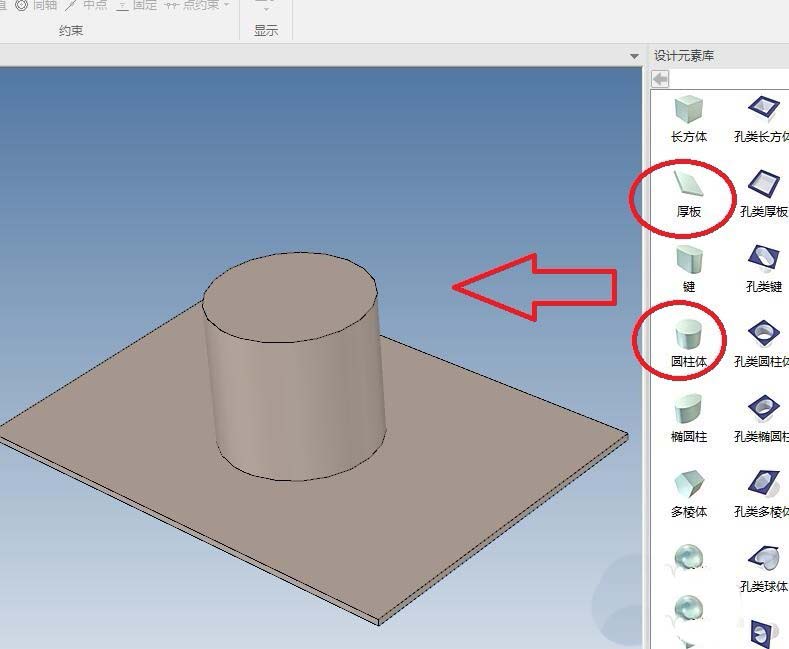

2、如下图所示，从设计元素库中拖一个薄板特征和一个圆柱体特征，组合成下图中的零件，用作后面的演示。

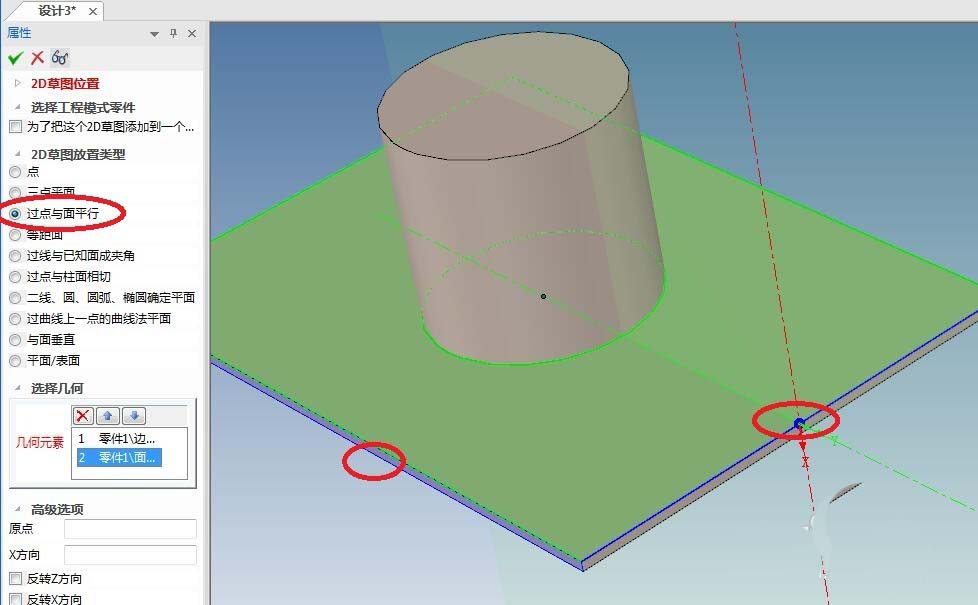

3、如下图所示，点击标题栏中的“草图”，点击工具栏中的“二维草图”，属性栏中“2D草图位置”选择“过点与面平行”，然后在实体中见红色框选，选择，√，确定生成并退出。

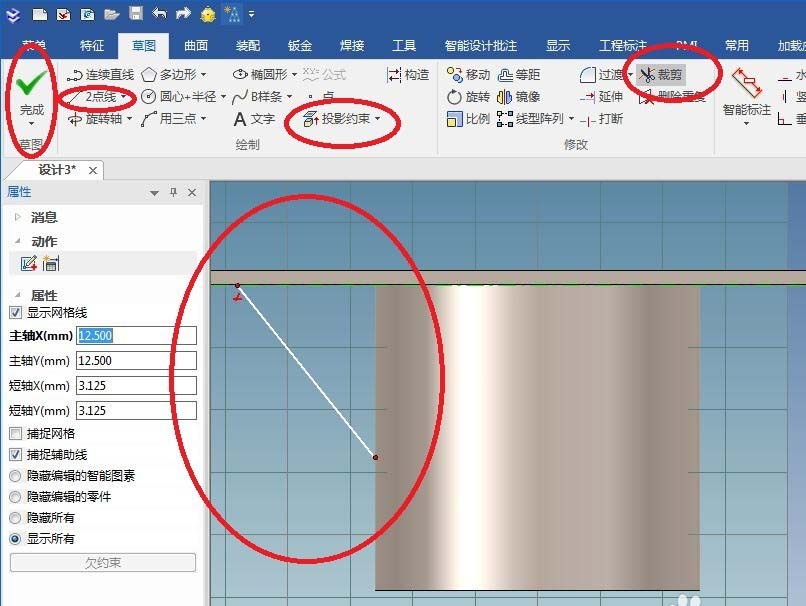

4、如下图所示，进入到草绘，点击工具栏中的“投影约束”，点击圆柱体，点击“直线”，画直线，点击“裁剪”，将所有直线段全部裁剪，只留下画的斜线段，“完成”。

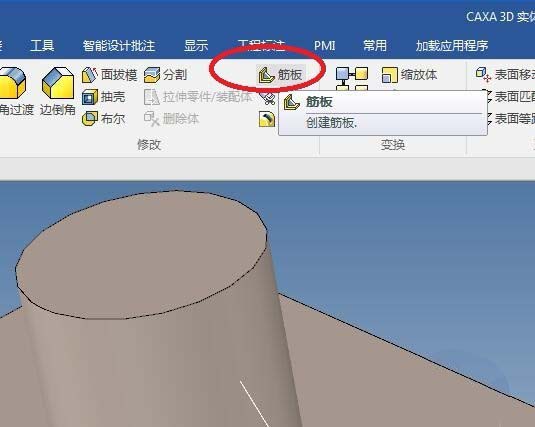

5、如下图所示，点击特征工具栏中的“筋板”图标，激活该命令。

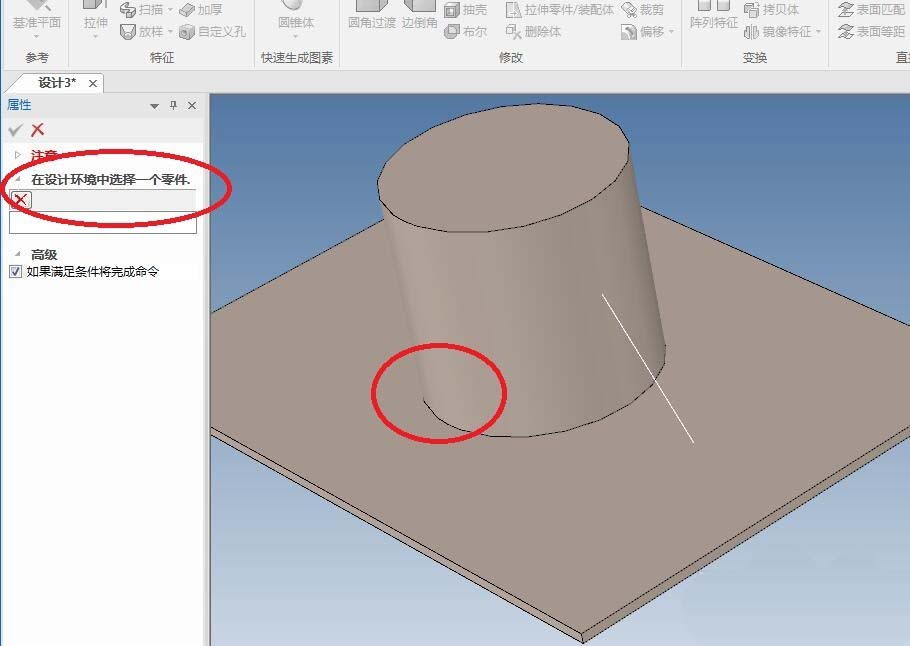

6、如下图所示，软件左边属性栏的提示，要我们选择一个零件，不用说，点击这实体。

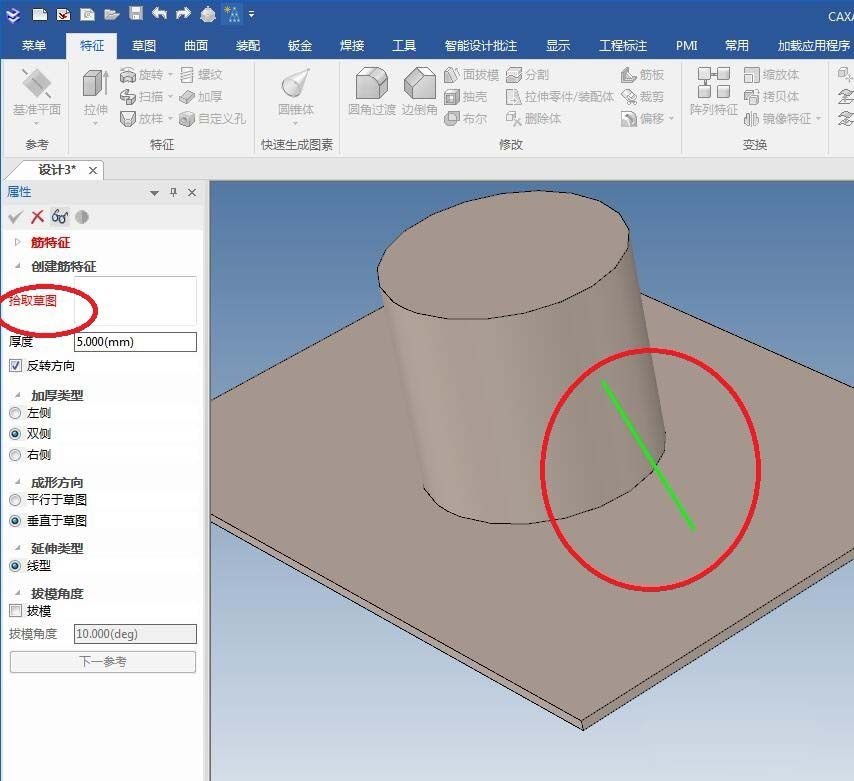

7、如下图所示，当我们选择完实体零件之后，属性栏中的内容就有了变化，这次要我们拾取草图，就是画的那个斜线段。
8、如下图所示，我们选择完之一，预览效果中没有那个“筋板”出现，这就需要我们去修改“成形方向”。

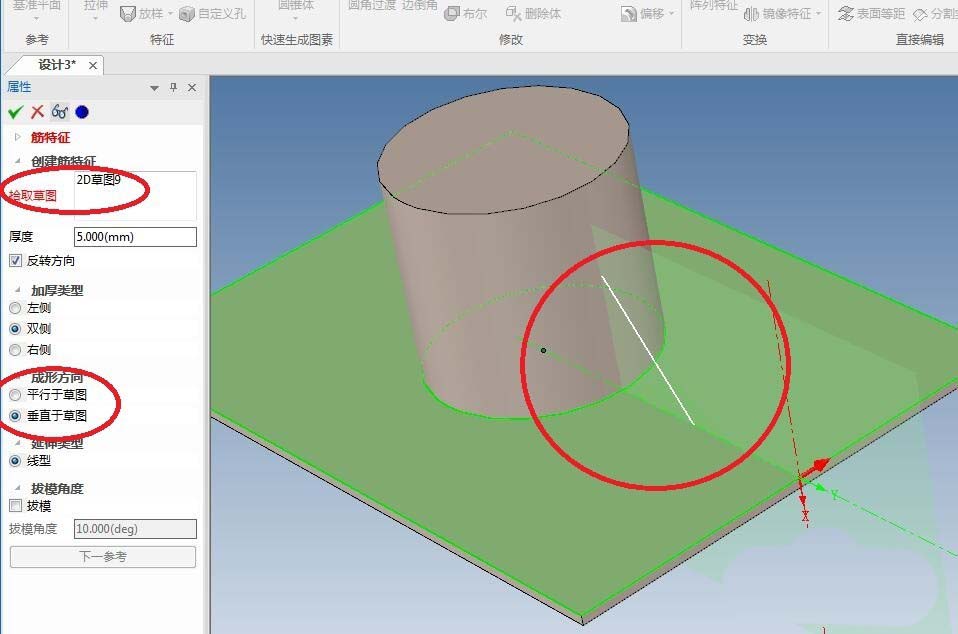

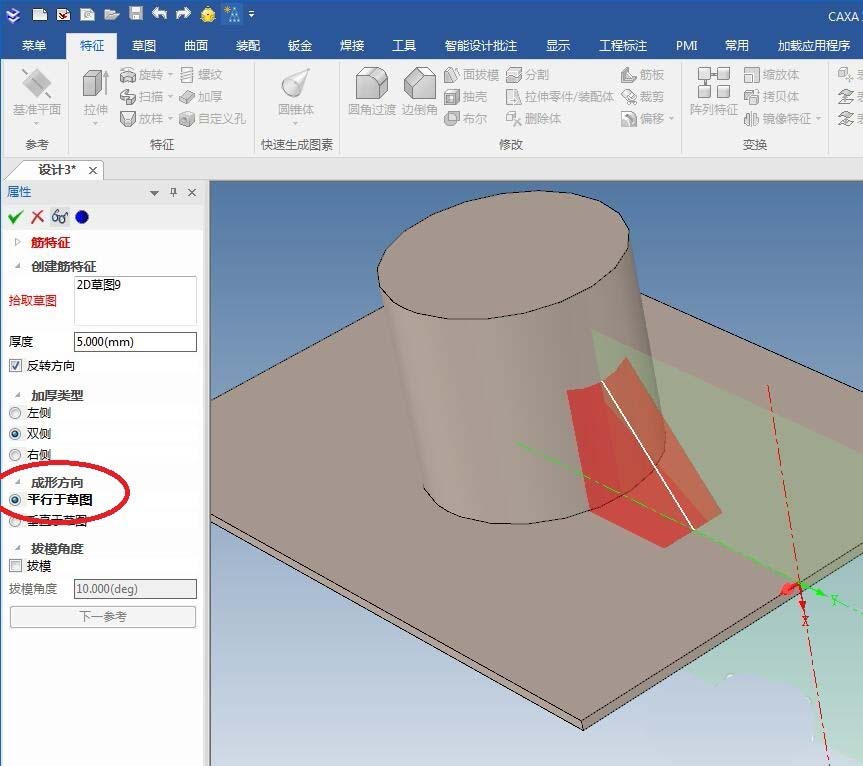

9、如下图所示，将成形方向由“垂直于草图”改成“平行于草图”，如果还不行，记得勾选“反转方向”，这里是已经勾选了，所以预览效果也有筋板出现了，所以可以直接√“确定生成并退出”了。

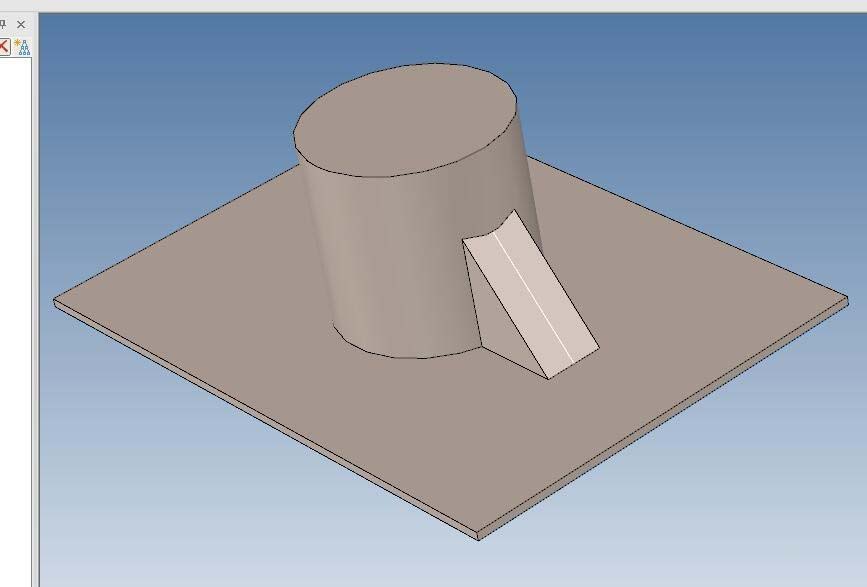

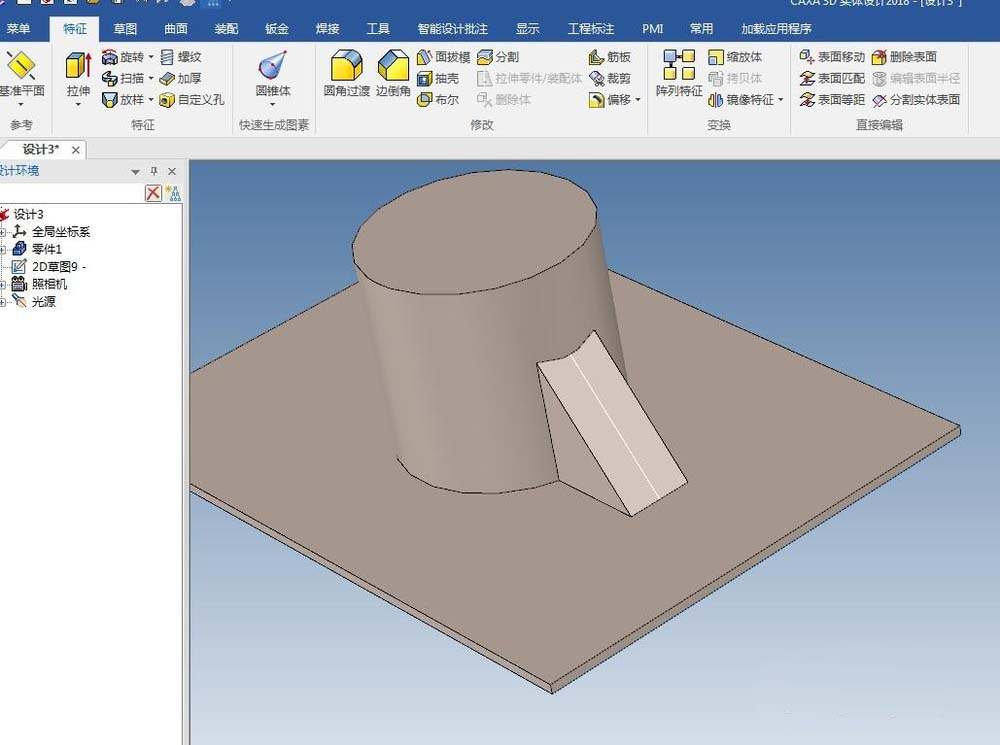

10、如下图所示，一个筋板特征创建好了。
以上就是caxa创建三维立体零件的教程，希望大家喜欢，请继续关注脚本之家。
