想要创建一个六角固定座，该怎么创建呢？下面我们可以使用ug12.0来创建，下面我们就来看看详细的教程。

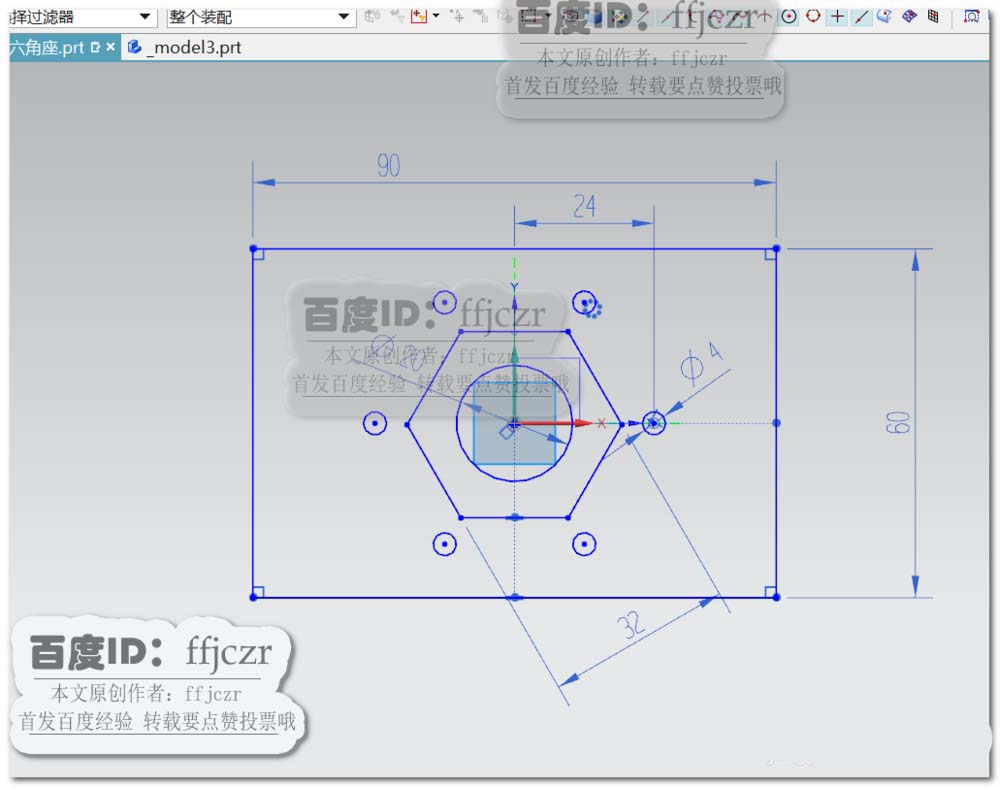

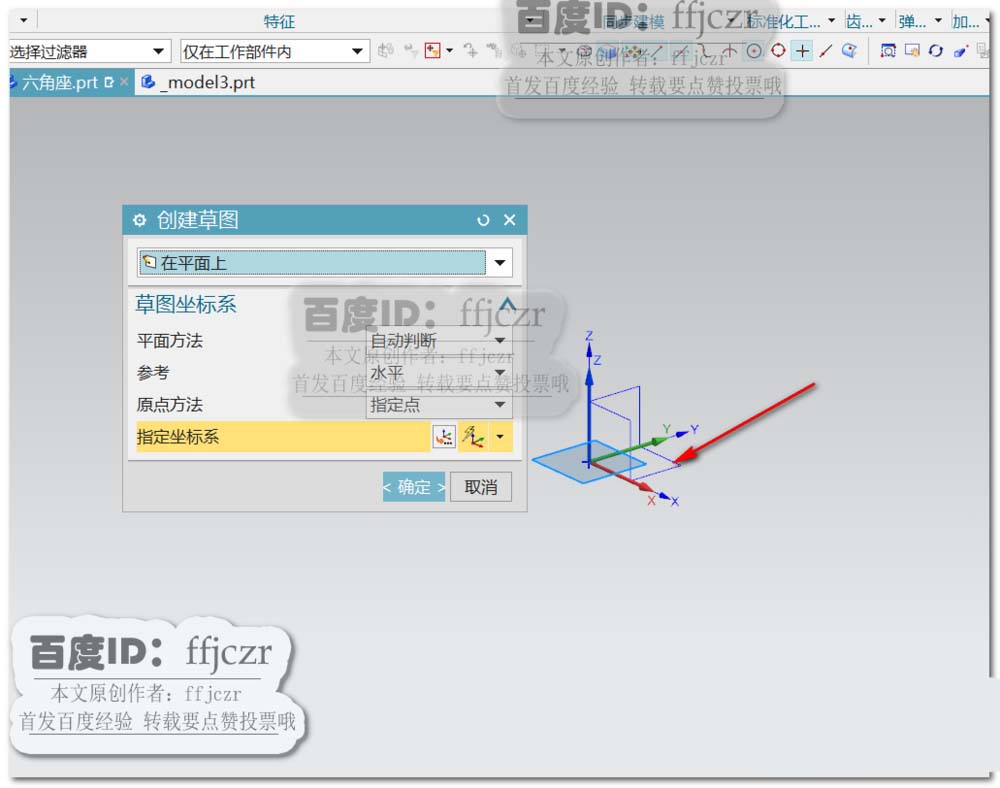

1、选用XY平面，作为草绘平面；在草绘中以坐标原点作为中心，绘出长为90，宽高为60的矩形。以原点为圆心，绘出直径为20的圆；其中的六边形定点也是以原点这圆心，外接半径为32；6个直径为4的圆均布于直径为48的圆上。

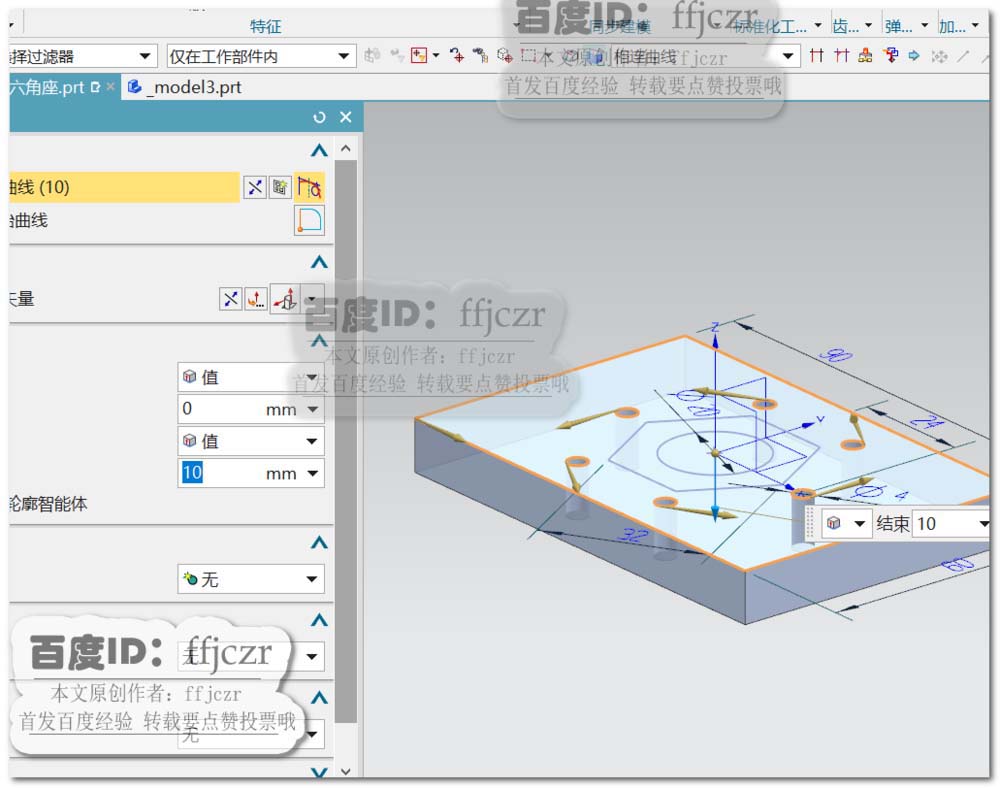

2、选用拉伸命令，截面线为草图中最外的矩形及6个等径圆。拉伸矢量为Z负向，开始值为0，结速值为10.

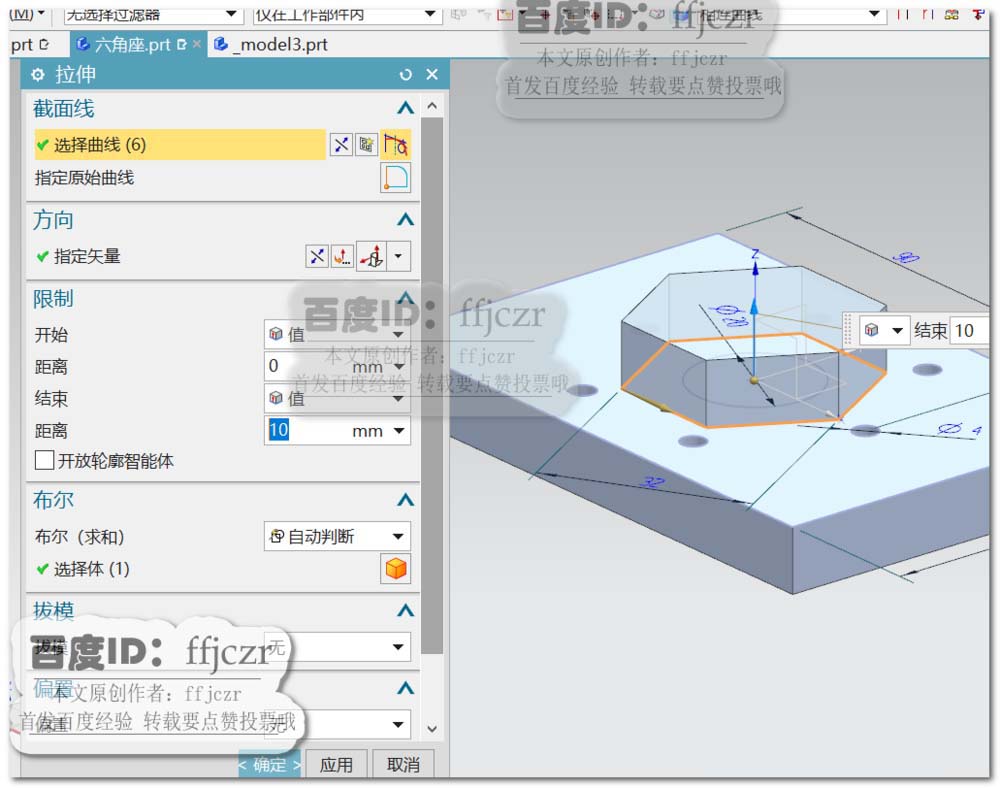

3、选用草图中的六边形作为本次拉伸的截面线，拉伸矢量为Z正向；开始直为0，结束值为10，布尔为求和。

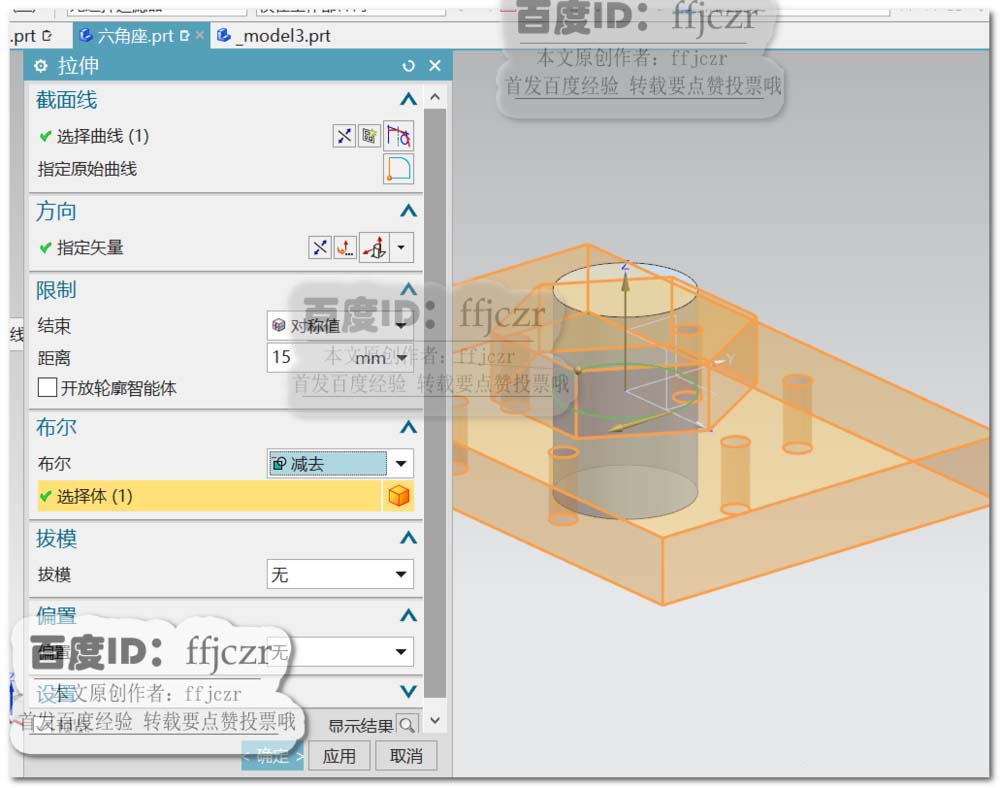

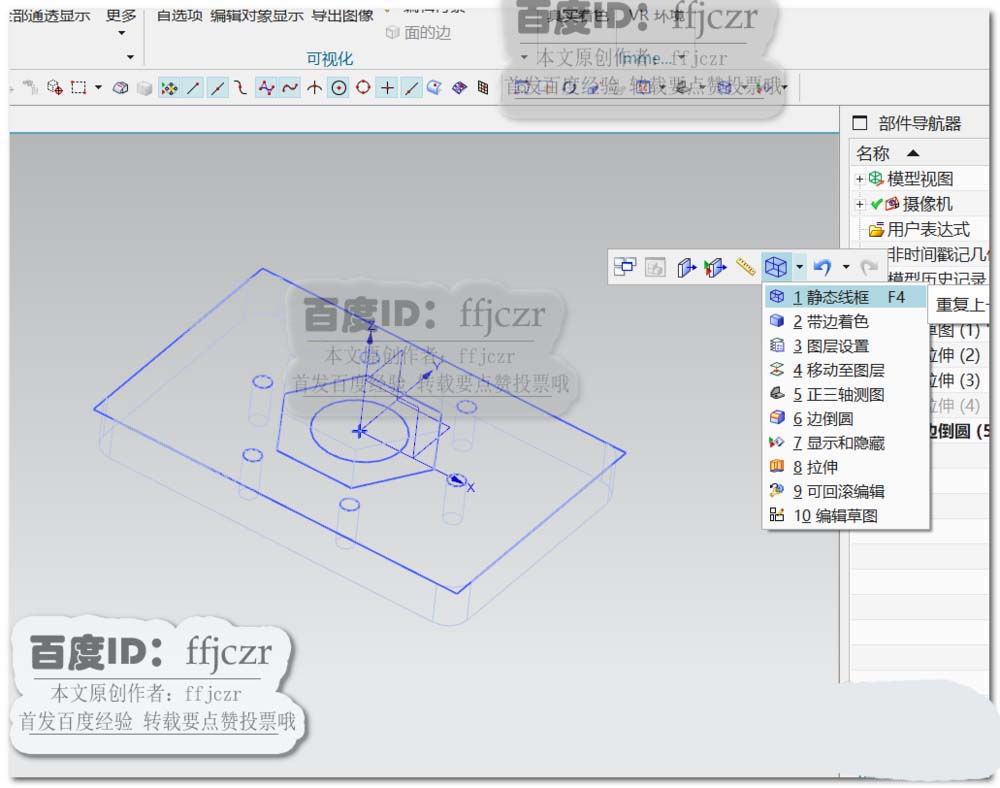

4、选用拉伸命令，将显示改为静态线框，以草图中直径为20的圆作为本次拉伸的截面线。拉伸方式为对称，值为15.布尔为减去。
5、选用倒圆角命令，对模型的四个角边倒半径为5的圆角。

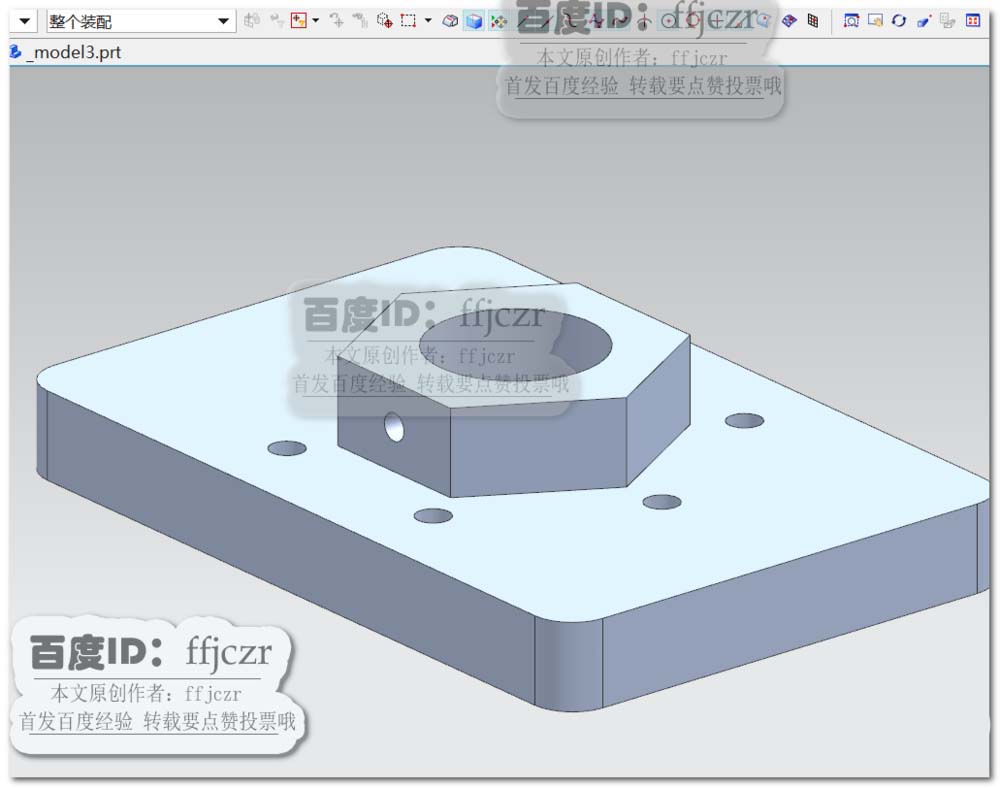

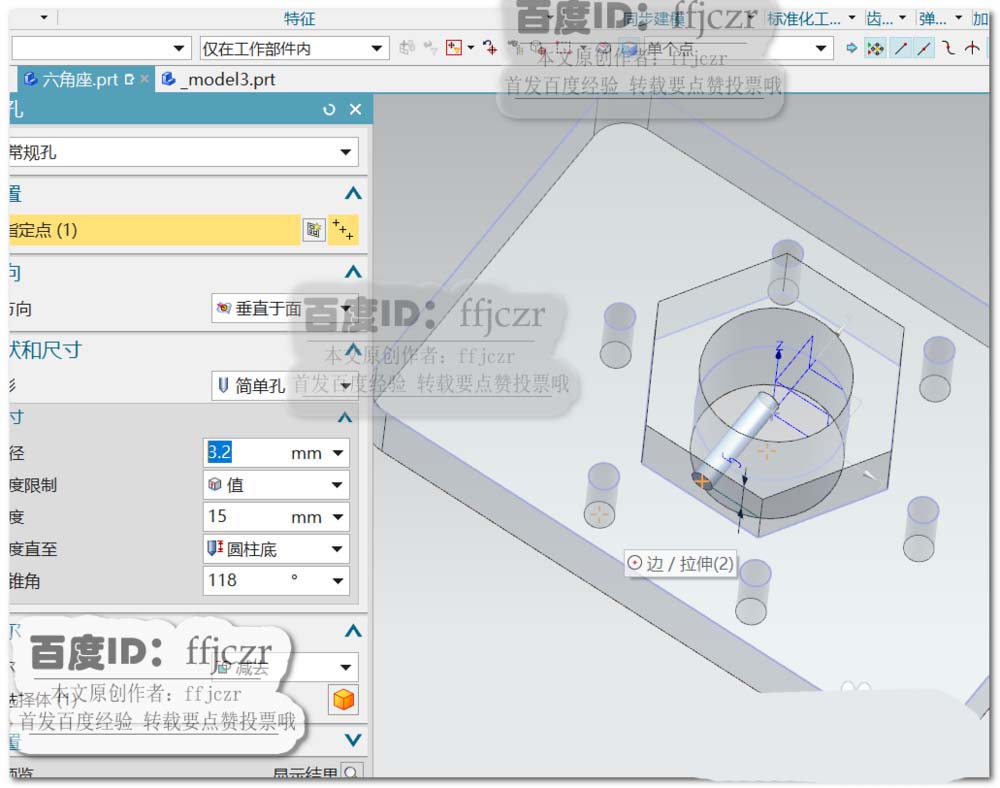

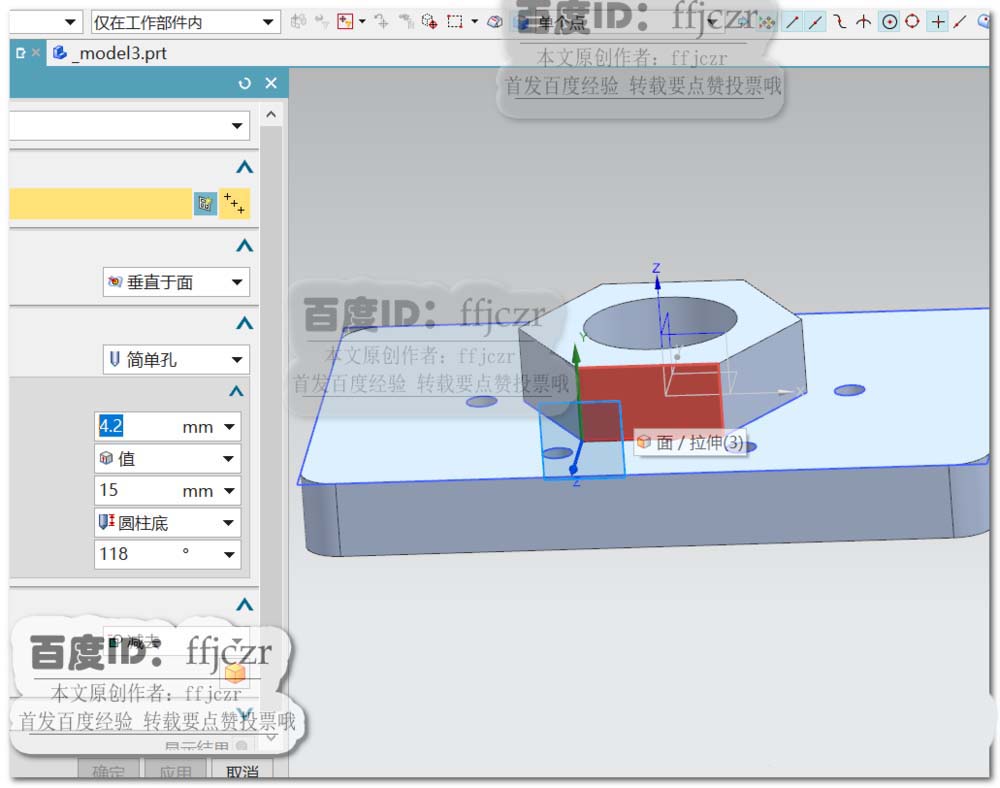

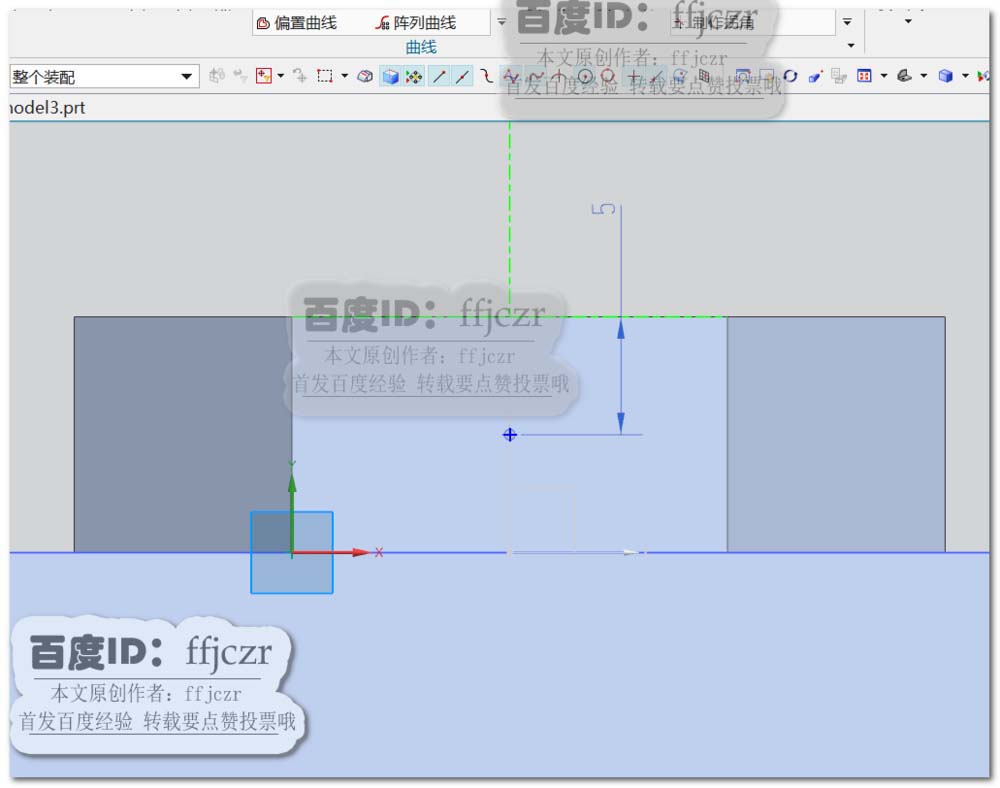

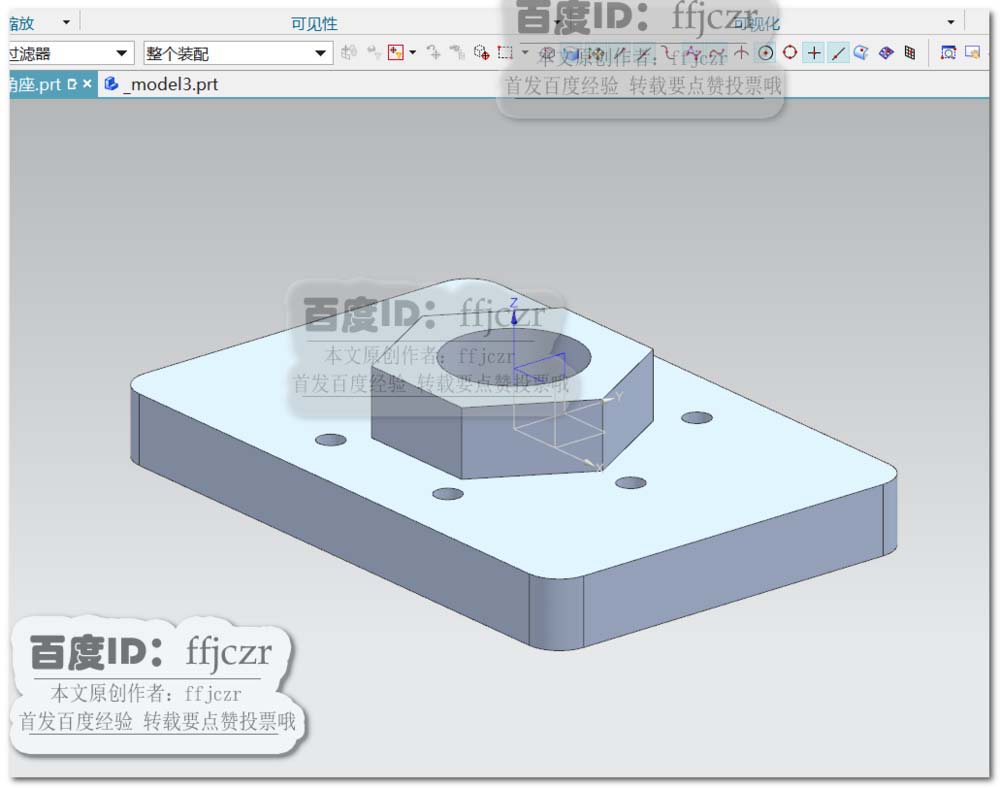

6、选用开孔命令，以六边形其中一面作为开孔平面，在草绘中，将定位点约束在面的中间处（点在Y轴上，距离端面为5）。开孔类型为简单孔，直径为3.2，深度为15.确定后即可得到单边通孔的效果。六角固定座模型创建完成。
以上就是UG12.0创建一个六角固定座模型的教程，希望大家喜欢，请继续关注脚本之家。
