caxa3D实体设计中想要创建一个刀片，该怎么创建刀片模型呢？下面我们就来看看详细的教程。

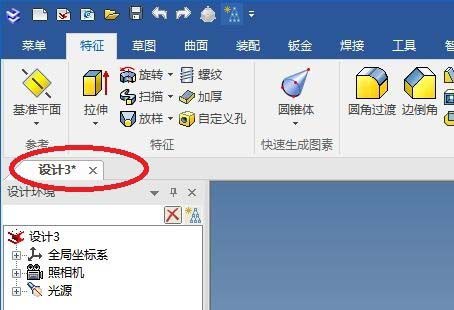

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白的新的设计环境。

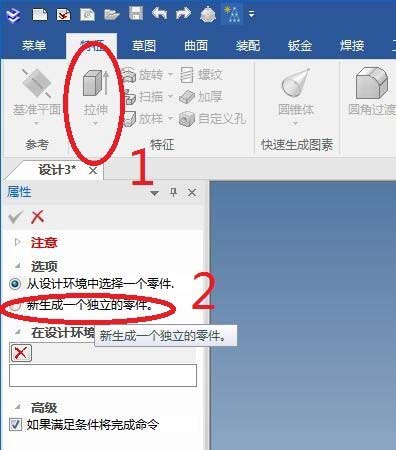

2、如下图所示，点击工具栏中的“拉伸”，属性栏中的选项，我们点击“新生成一个独立的零件”。

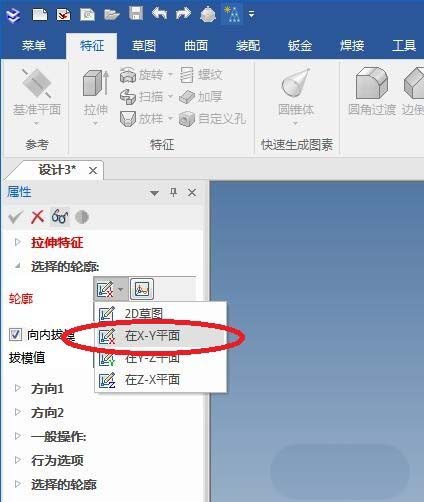

3、如下图所示，轮廓后面的草图图标，我们点击“在X-Y平面”。
4、如下图所示，进入到草图环境，

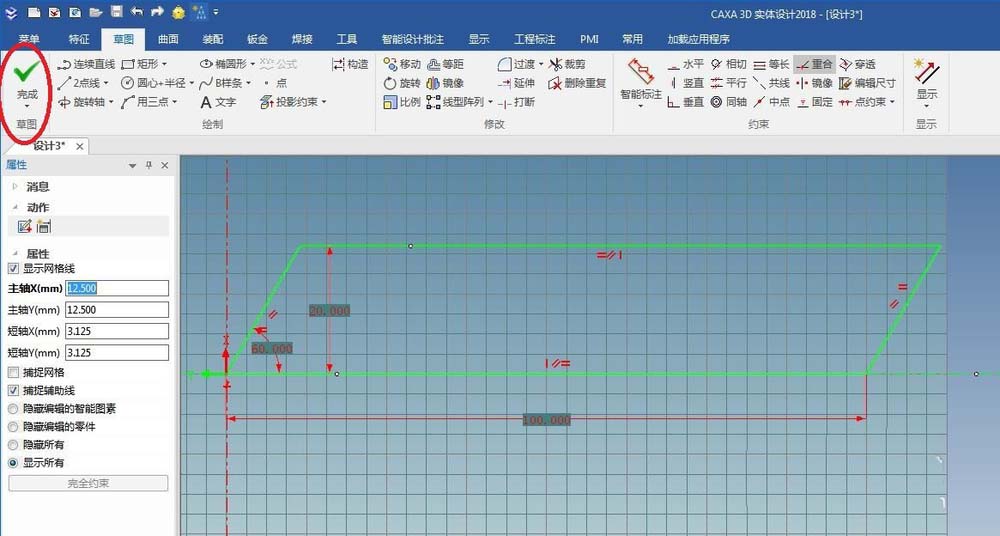

1）点击“连续直线”，画一个四边形，
2）点击“等长”、“平行”等约束将四边形约束成一个平行四边形，
3）点击“智能标注”，标注平行四边形的尺寸，
4）点击“重合”，将平行四边形的一个锐角点与坐标原点约束成重合，
5）点击“完成”，完成并退出草图。

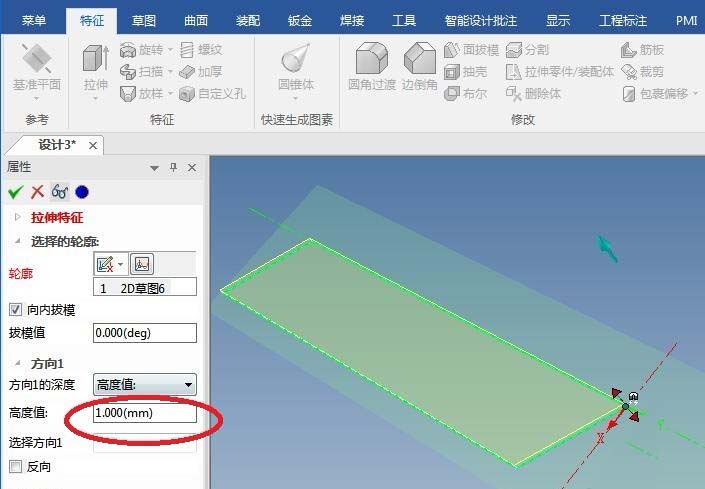

5、如下图所示，继续我们的属性栏设置，这里设置高度值为1，然后点击“√”就行了。

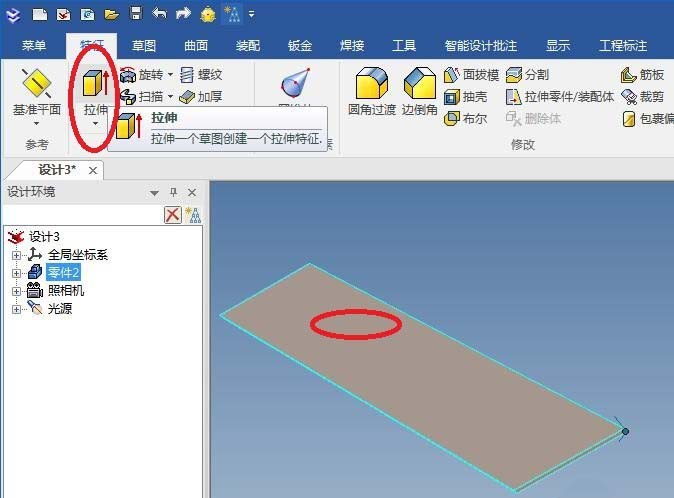

6、如下图所示，选中实体零件，点击工具栏中的“拉伸”。
7、如下图所示，属性栏中的“轮廓”后面的草图图标，我们点击“在Z-X平面”。
8、如下图所示，
1）点击“投影约束”，将坐标轴上的那条实体边线显示出来，
2）点击“连续直线”，画一个下图中的闭合的草图，
3）点击“智能尺寸”，主要标注30°，
4）点击“中点”约束，将30°角的顶点约束到实体边线的中点，
5）裁剪掉那条显示出来的实体边线，
6）点击“完成”。

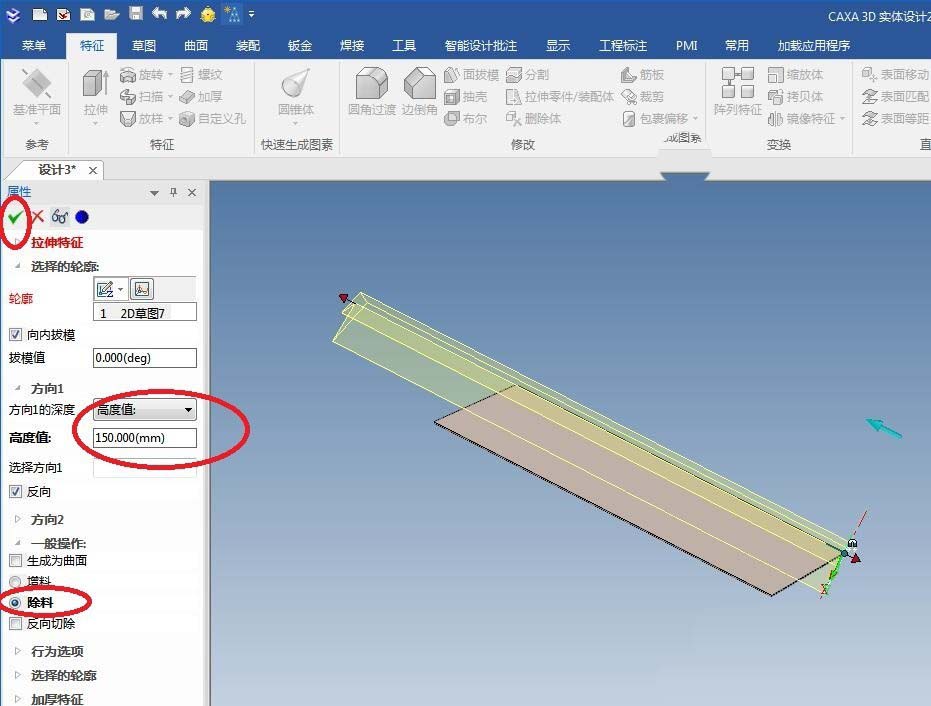

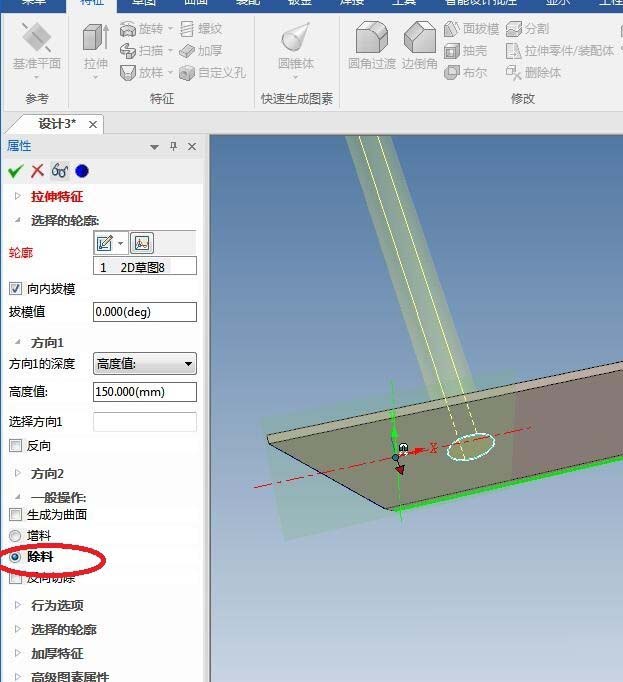

9、如下图所示，退出草图之后，来到属性栏，看着预览的效果，调整方向，设置高度值，一定要超过之前的实体，关键的关键是要点击“除料”，最后才可以点击“√”。
10、如下图所示，选中实体零件，点击工具栏中的“拉伸”。

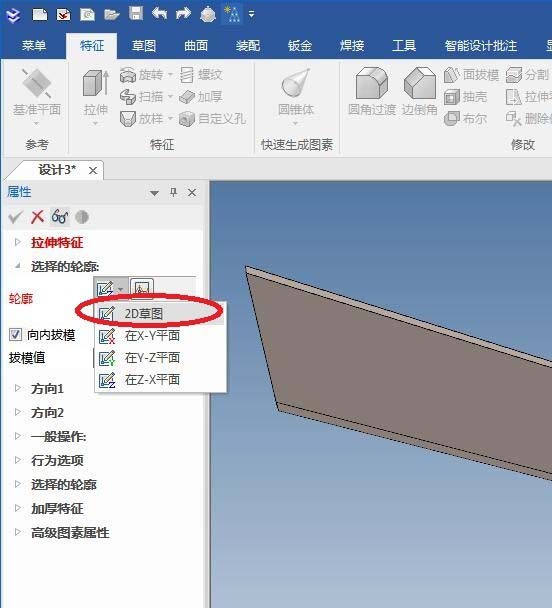

11、如下图所示，属性栏中的“轮廓”后面的草图图标，我们点击“2D草图”。

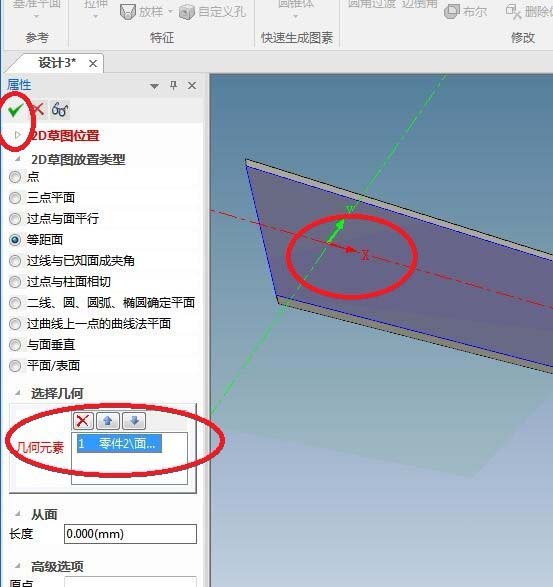

12、如下图所示，几何元素我们选择实体的平面，见下图变色的平面，最后点击“√”。

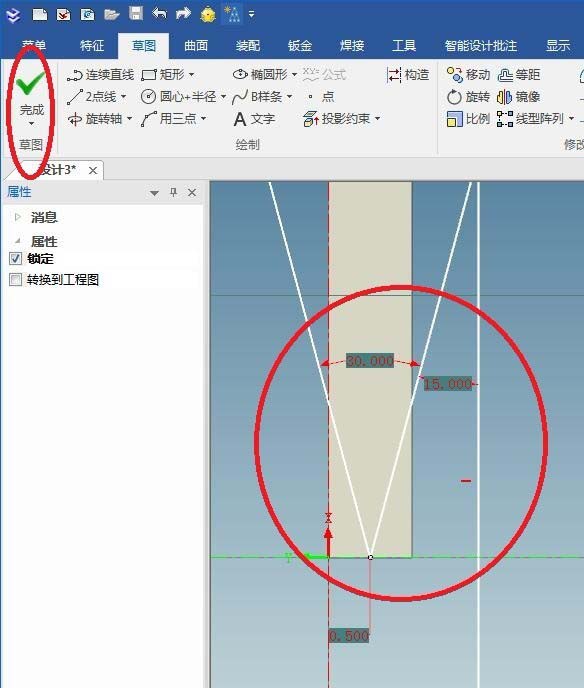

13、如下图所示，进入到草图环境，
1）点击“投影约束”，将实体的斜边线显示出来，
2）点击那条显示出来的实体边线，右键单击选择将其变成构造线，
3）点击“圆心+半径”，画圆，圆心与实体边线的中点在同一横线上，
4）点击“智能尺寸”，标注半径R2.5，距离顶尖部20，
5）点击“完成”退出草图。
14、如下图所示，看着预览的效果调整方向，同样是点击“除料”，最后点击“√”。

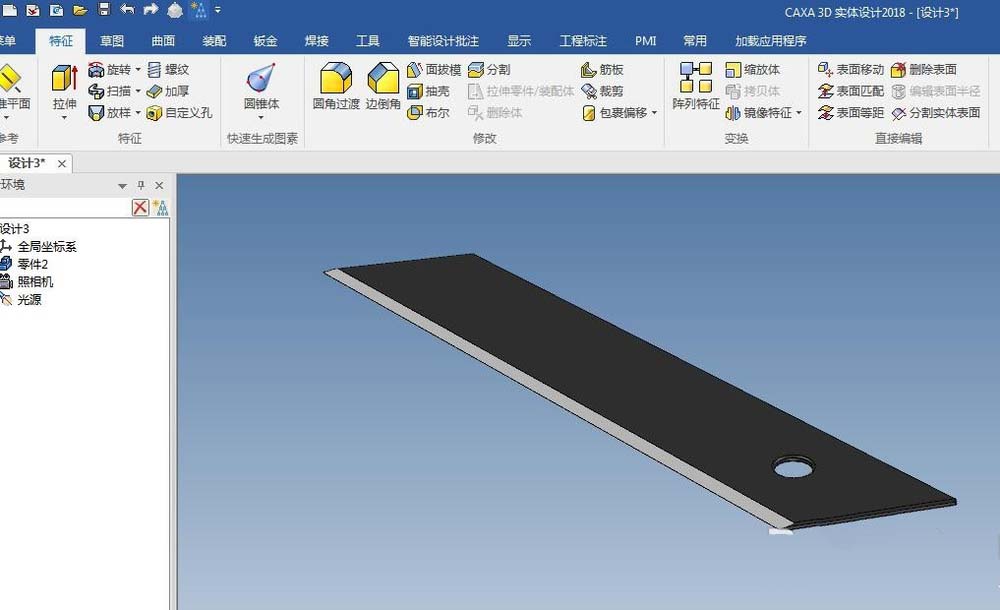

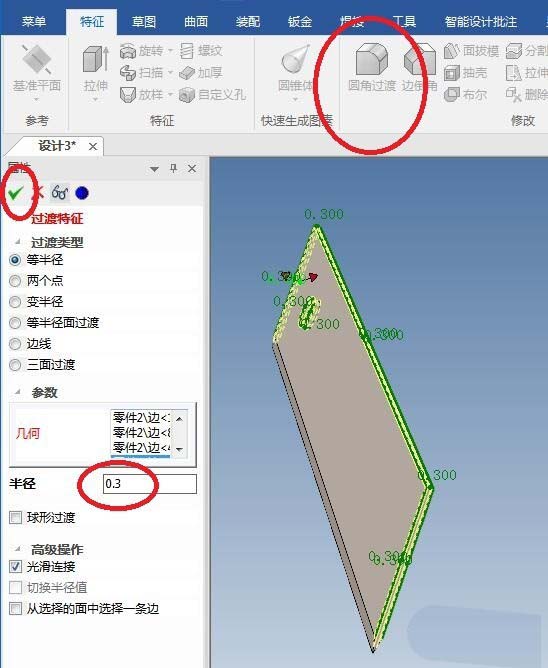

15、如下图所示，点击工具栏中的“圆角过渡”图标，然后在属性栏设置半径0.3，然后在实体中选择边线，刀刃部的边线就别选了，最后永远少不了打“√”。

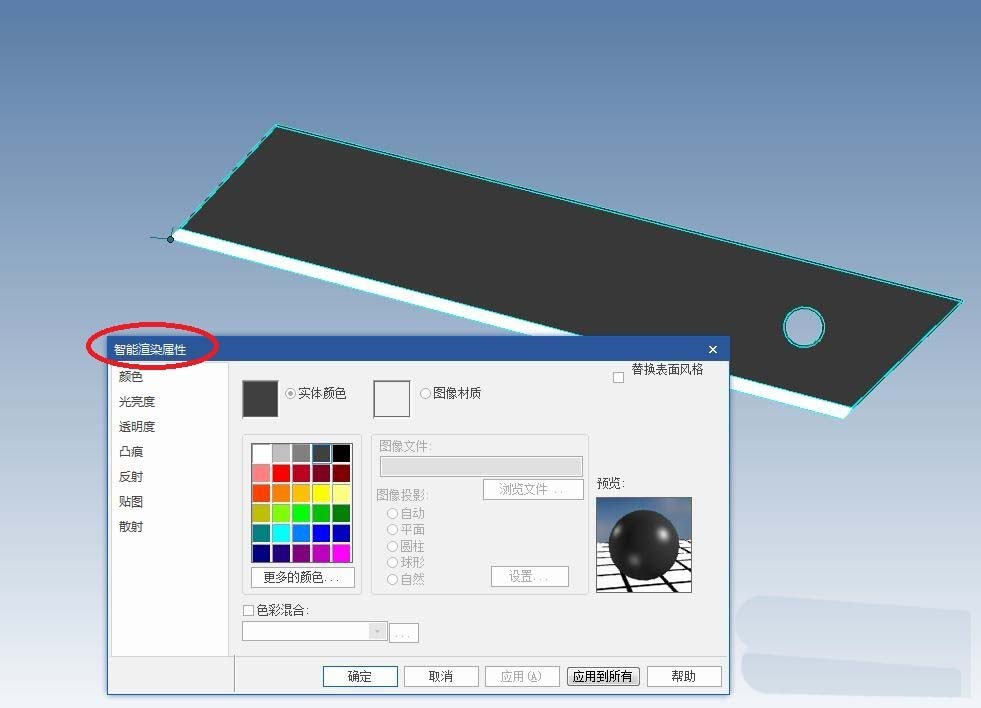

16、如下图所示，鼠标左键选中我们要上色的面，然后单击鼠标点击“智能渲染”，“智能渲染属性”对话框中设置颜色，整个零件设置灰色，刀刃部分单独设置白色。

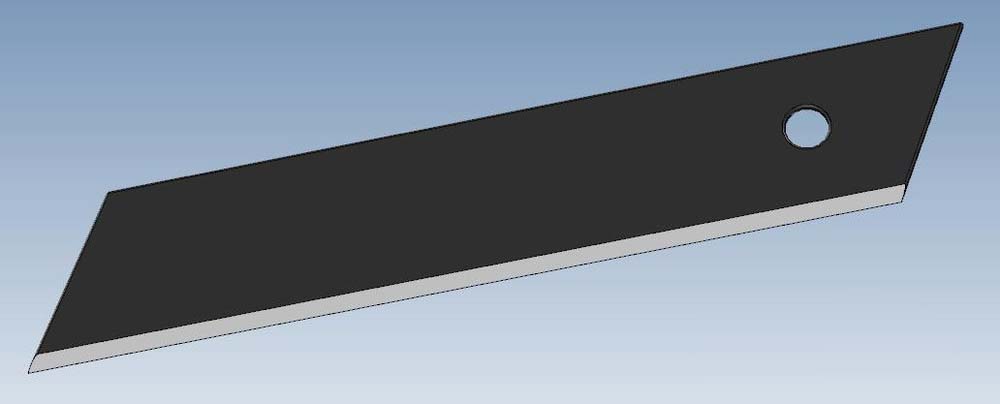

17、如下图所示，一个似模似样的刀片模型就创建完成了，怎么样？看着是不是有一点点杀气？？？
以上就是caxa创建刀片模型的教程，希望大家喜欢，请继续关注脚本之家。
