Proe5.0想要创建一个奶粉勺模型，该怎么制作奶粉勺呢？下面我们就来看看详细的教程。
1、如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，为了节省时间，我们“使用缺省模板”。

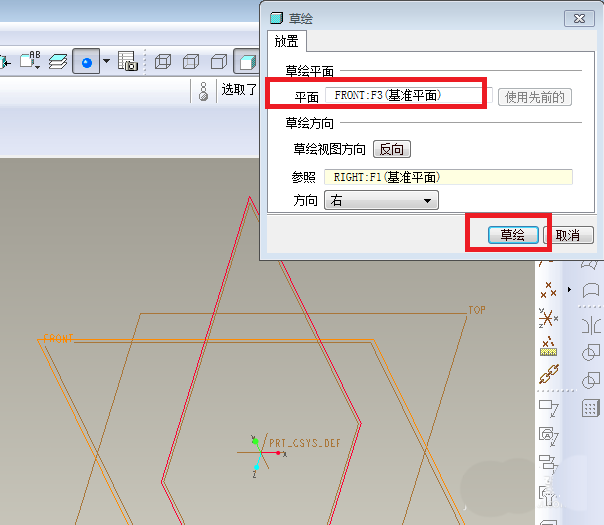

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

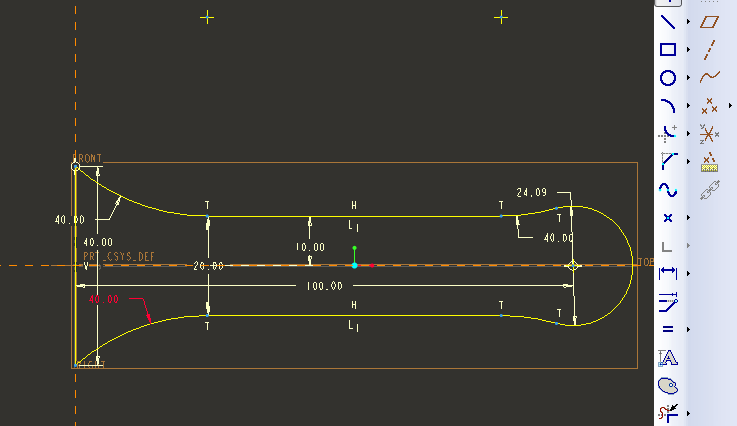

3、如下图所示，这是画拉伸截面图。说明一下，这些尺寸属性是笔者目测加估测来到，不准确。
4、如下图所示，完成并退出草绘之后，来到拉伸界面，软件左上角设置拉伸高度10，软件右上角打“√”完成。
5、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】。
6、如下图所示，先用“类型”命令将需要的实体边线显示出来，然后画一条斜线段，然后标注尺寸，然后将显示出来的实体边线裁剪掉，最后点击“√”完成并退出草绘。

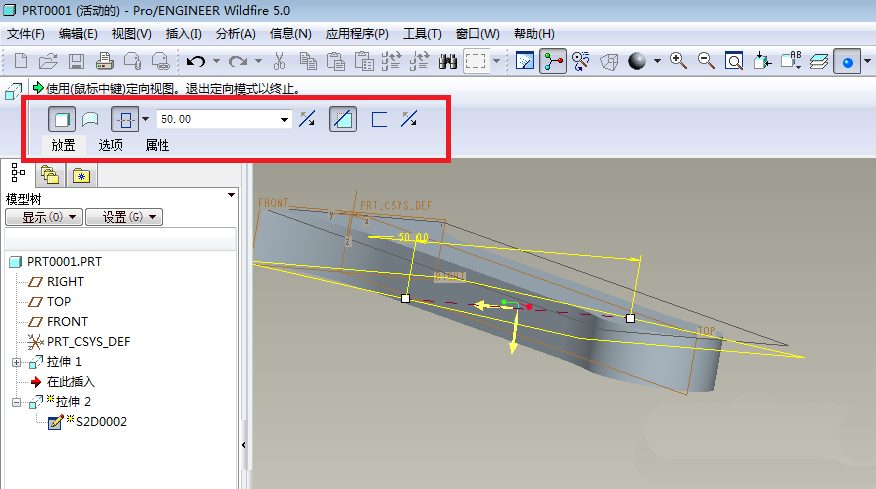

7、如下图所示，软件左上角设置：对称拉伸50，点击“去除材料”图标，软件右上角点击“√”，完成并结束本次操作。

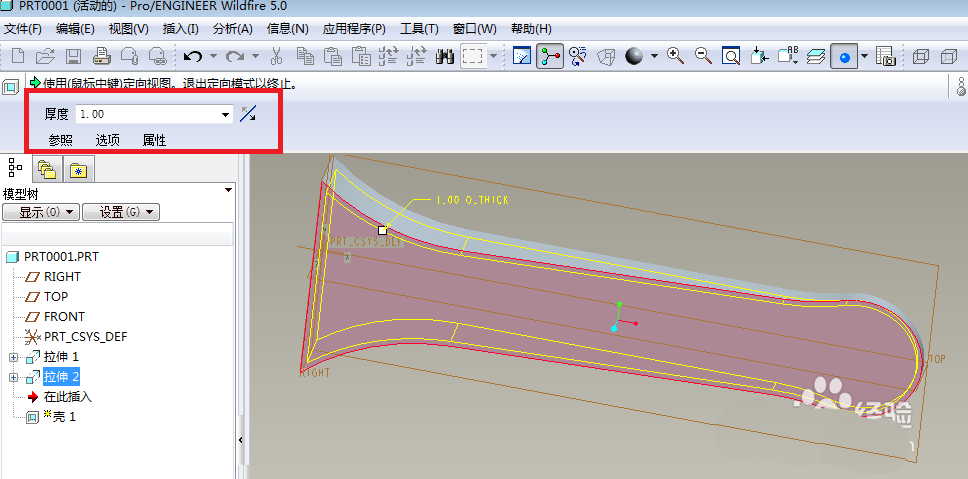

8、如下图所示，点击工具栏中的“壳”图标，软件左上角设置厚度1，实体中选择之前切除出来的斜面，软件右上角点击“√”完成并结束本次操作。

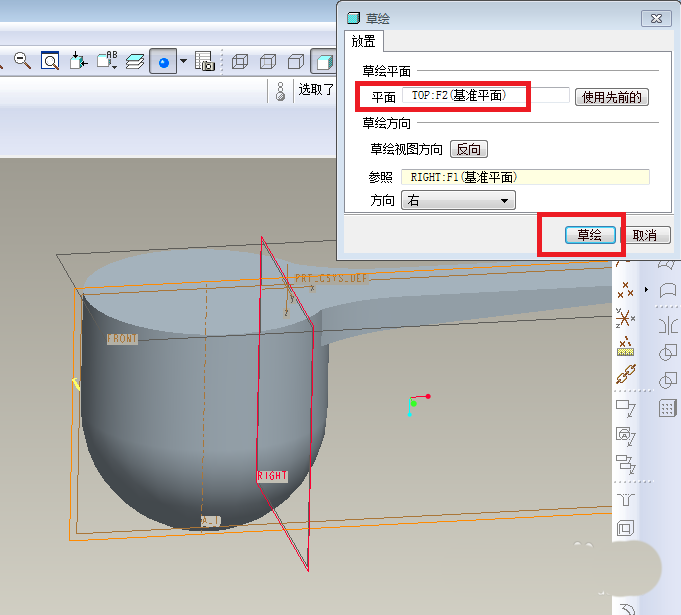

9、如下图所示，执行【旋转——位置——定义——TOP面——草绘】。

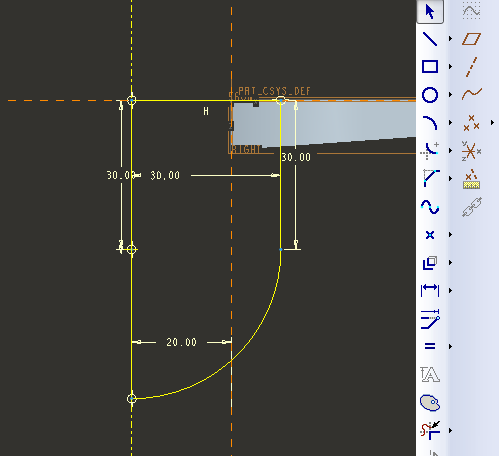

10、如下图所示，进入到草绘环境，
1）点击“中心线”图标，画一条中心线，标注中心线距离纵轴的尺寸，
2）画直线段，标注尺寸，
3）画圆，标注尺寸，
4）裁剪圆，只保留圆弧线段，
5）点击“√”，完成并退出草绘。
11、如下图所示，退出草绘之后，看着预览的效果，我们可以直接点击“√”，完成并退出本次操作。

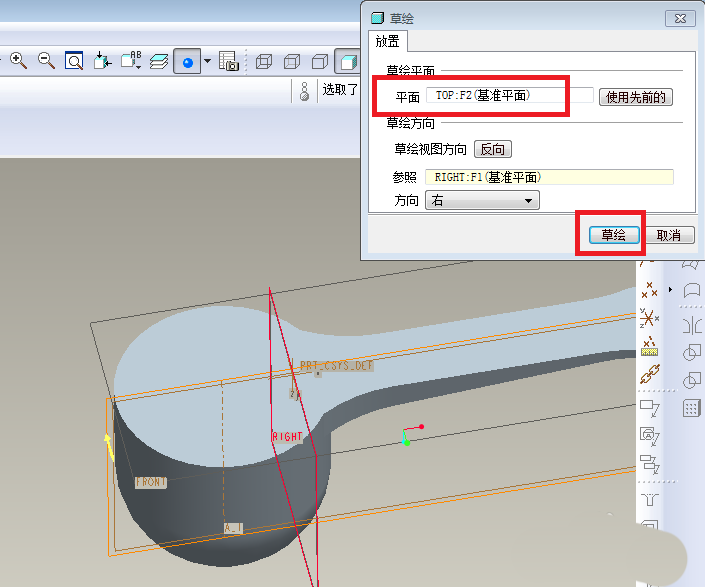

12、如下图所示，执行【旋转——位置——定义——TOP面——草绘】。

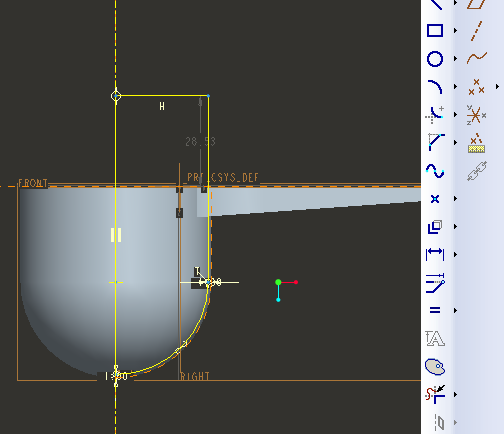

13、如下图所示，又一次进入到草绘环境，
1）点击“类型”图标，
2）点击中心线，将其显示出来，
3）点击“偏移”图标，将圆弧实体边线向内偏移1.0mm，
4）点击“直线”图标画出下图中的直线部分，
5）点击“√”完成并退出草绘。

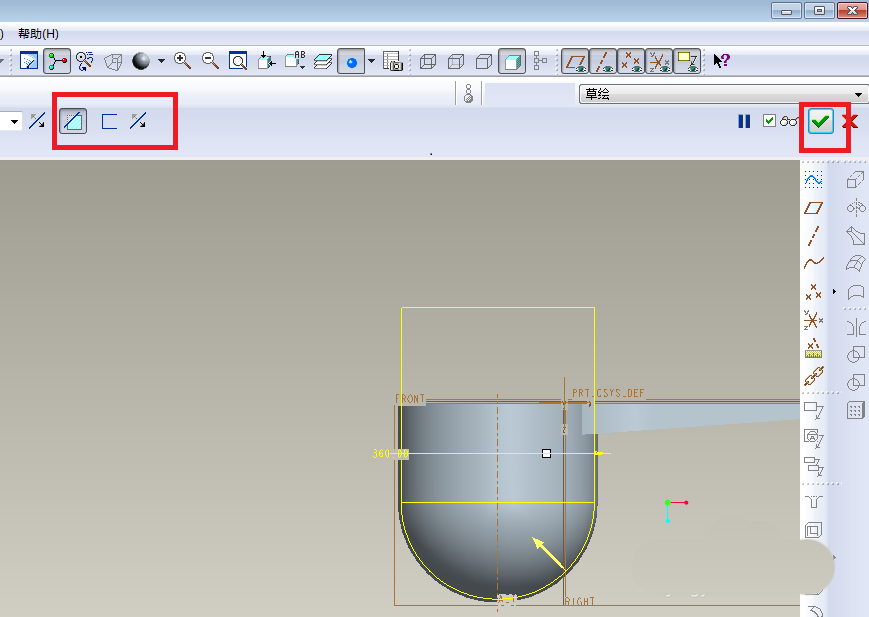

14、如下图所示，软件左上角点击“去除材料”图标，软件右上角点击“√”完成并结束本次操作。

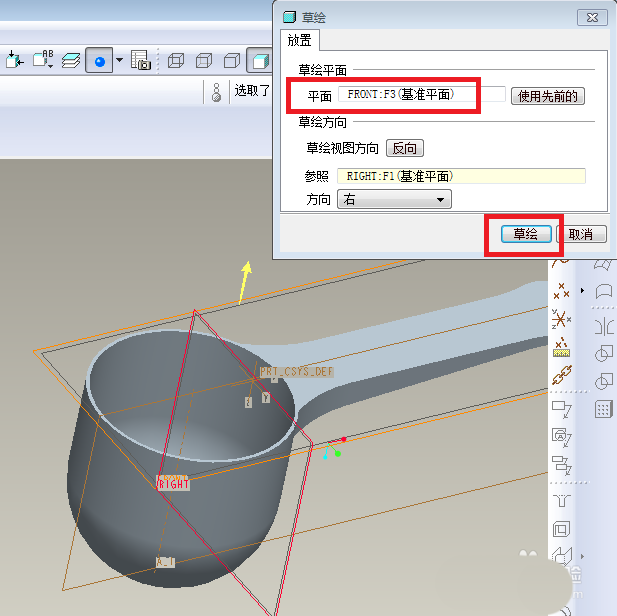

15、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

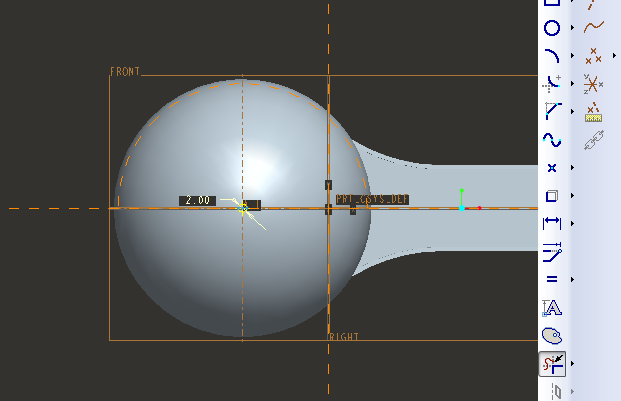

16、如下图所示，进入到草绘环境，首先点击“类型”图标，将半圆边线显示出来，然后画圆，标注直径2，最后点击“√”完成并退出草绘。

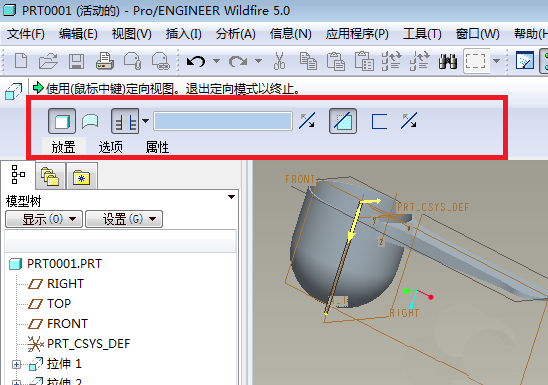

17、如下图所示，软件左上角调整方向，设置拉伸方式为穿透所有，并点击“去除材料”，最后软件右上角点击“√”，完成并结束本次操作。

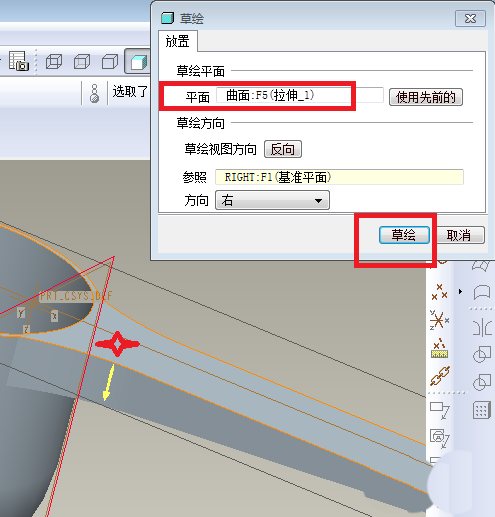

18、如下图所示，执行【拉伸——放置——定义——红色四角星所在的实体平面——草绘】。

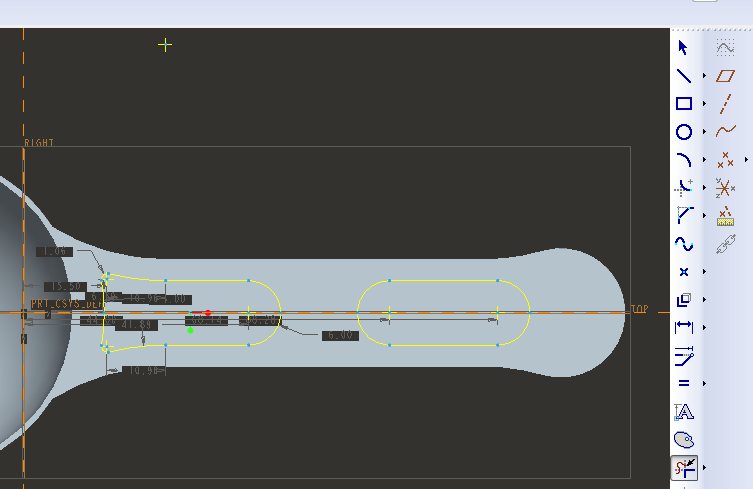

19、如下图所示，可以利用偏移、圆弧角、裁剪、直线、圆等命令将下面的草图画出来。

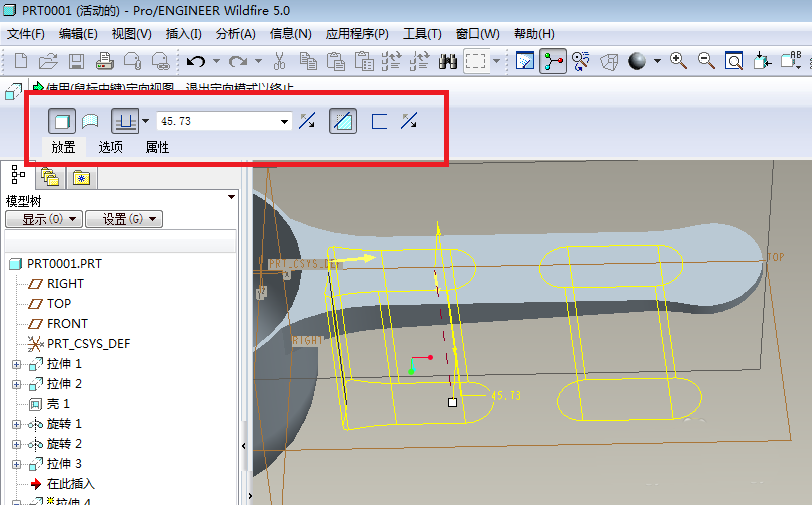

20、如下图所示，软件左上角点击“去除材料”图标，拉伸高度看着预览效果可以了，我们直接去点击软件右上角的“√”，完成并结束本次操作。
21、如下图所示，进行倒圆角操作，软件工具箱点击“倒圆角”图标，软件左上角设置半径R10，实体中点击实体边线，软件右上角点击“√”，完成并结束本次倒圆角操作。

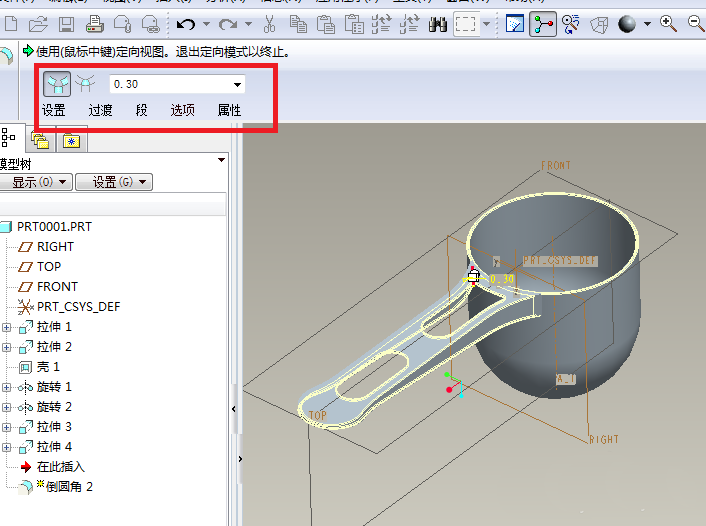

22、如下图所示，将其余的所有进行倒圆角R0.3的操作。

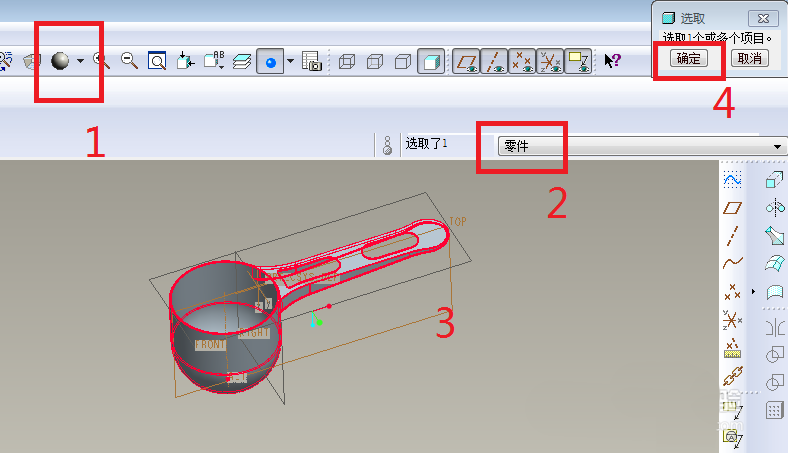

23、如下图所示，1号红色框选，选择白色，2号红色框选，选择“零件”，3号没有框选，点击实体，默认选中整个零件，4号红色框选，点击“确定”，完成实体上色操作。

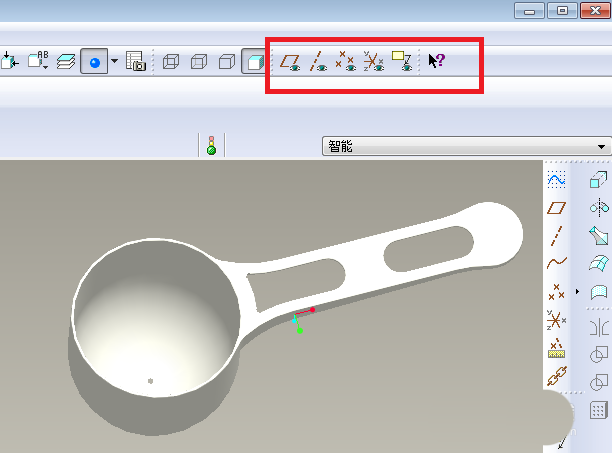

24、如下图所示，点击工具栏中的红色框选中的图标，将所有的基准面、基准轴等全部隐藏。

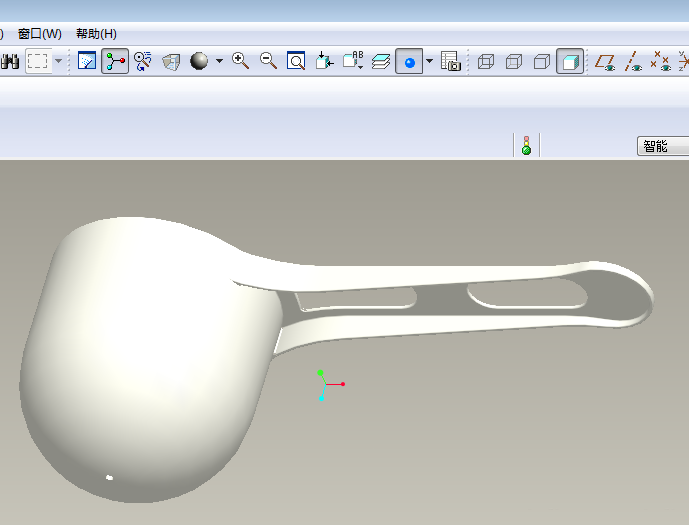

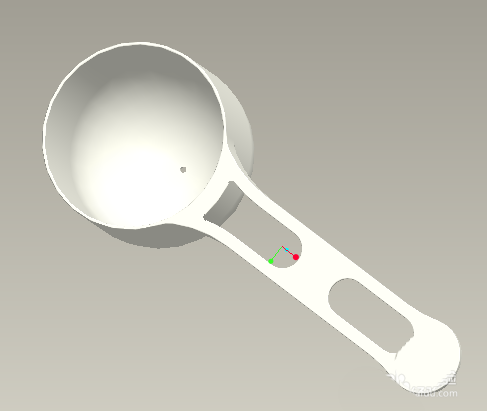

25、如下图所示，完成以上所有的操作，就得到下图中的白色奶粉勺模型了。
以上就是Proe5.0创建一个立体的奶粉勺模型的教程，希望大家喜欢，请继续关注脚本之家。
