caxa3D实体设计设计立体零件模型很简单，该怎么设计一款图钉模型呢？下面我们就来看看详细的教程。

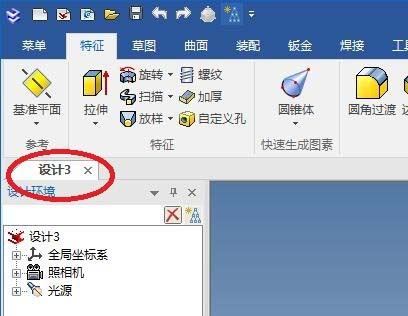

1、如下图所示，打开caxa3D实体设计2018软件，新建一个新的设计环境，默默地选择空白模板。

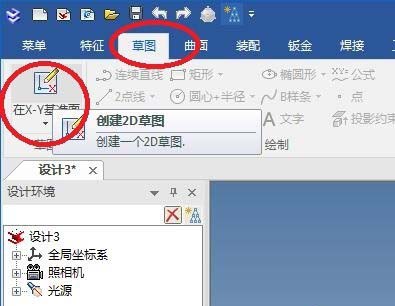

2、如下图所示。点击标题栏中的“草图”，点击工具栏中的“在X-Y基准面”。
3、如下图所示，进入到草图环境，
1）点击“旋转轴”图标，过坐标原点画一条纵向中心线，
2）点击“连续直线”图标，画旋转截面图，
3）点击“智能尺寸”，标注尺寸，可能还需要配合约束，
4）点击“完成”。
4、如下图所示，
1）点击标题栏中的“特征”，
2）点击工具栏中的“旋转”，
3）属性栏中的选项，我们点击“新生成一个独立的零件”。

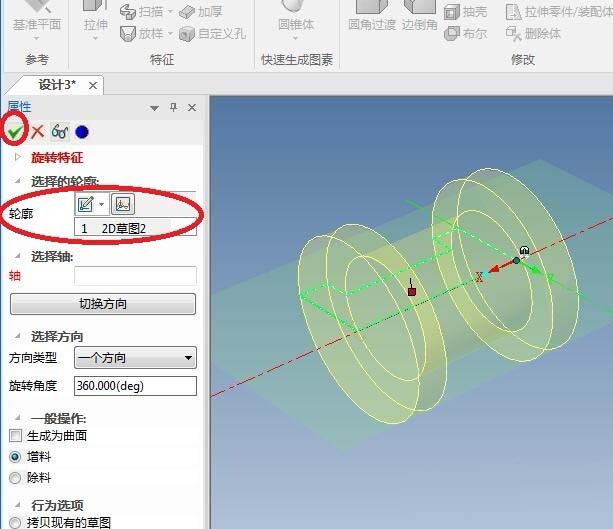

5、如下图所示，属性栏中出现了“旋转特征”，轮廓一栏我们选择刚刚画的草图就行了，看着预览效果，我们只管打√。

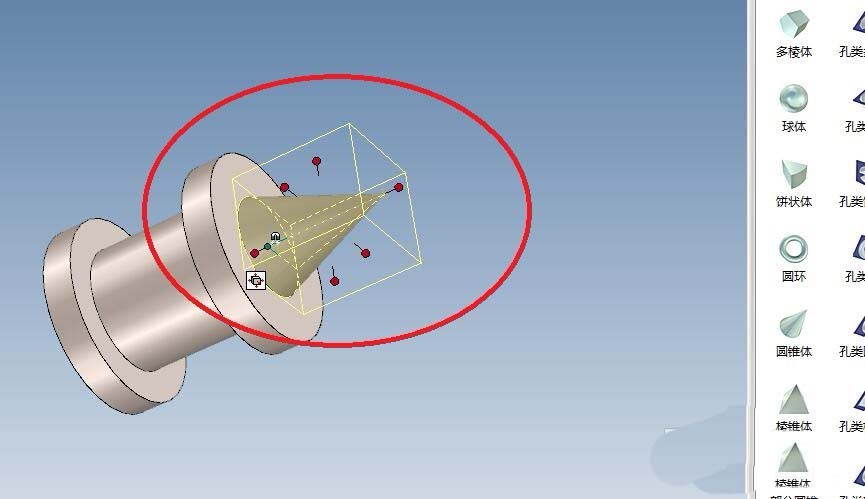

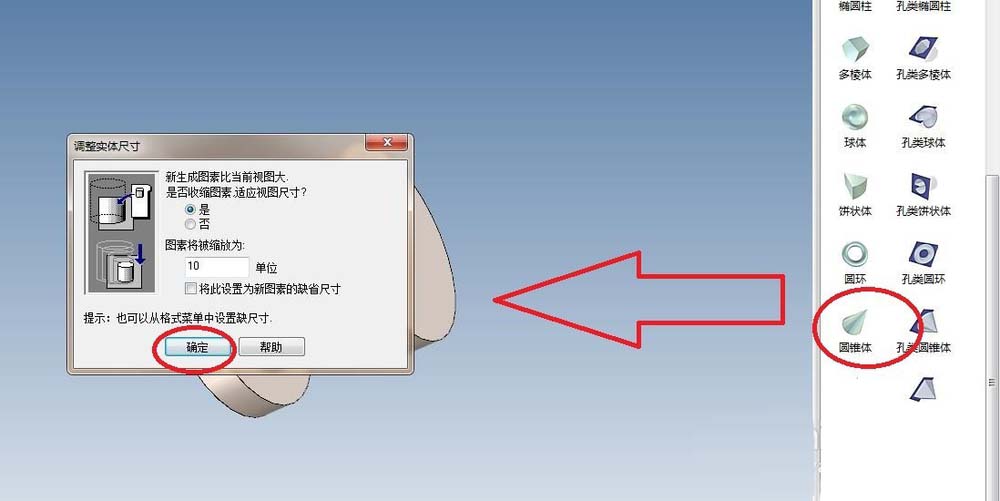

6、如下图所示，为了节省时间，我们直接从设计元素库中拖一个圆锥体过来，记住，放置的位置是面的中点，然后软件会有下图中的提示：调整实体尺寸对话框，我们只管点击“确定”就可以了。
7、如下图所示，可以看到一个圆锥体添加成功了。

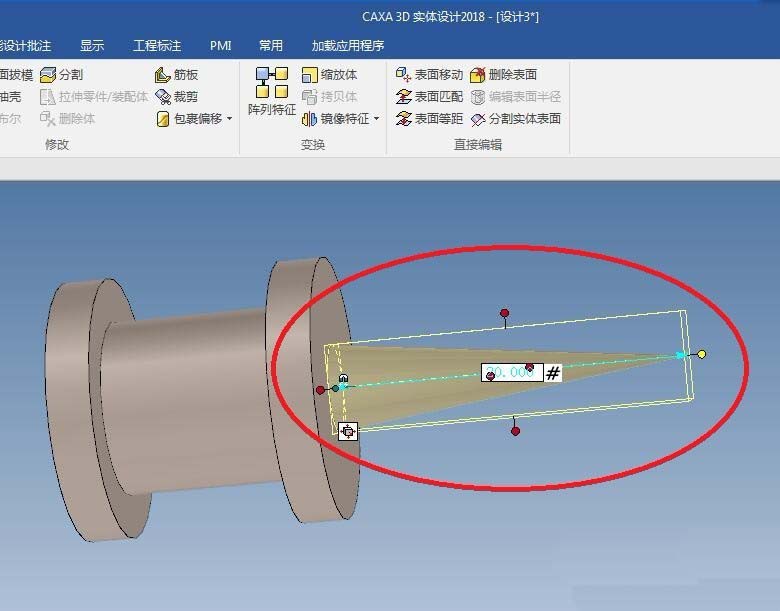

8、如下图所示，我们拖动手柄修改圆锥体的尺寸，修改至我们满意为止。

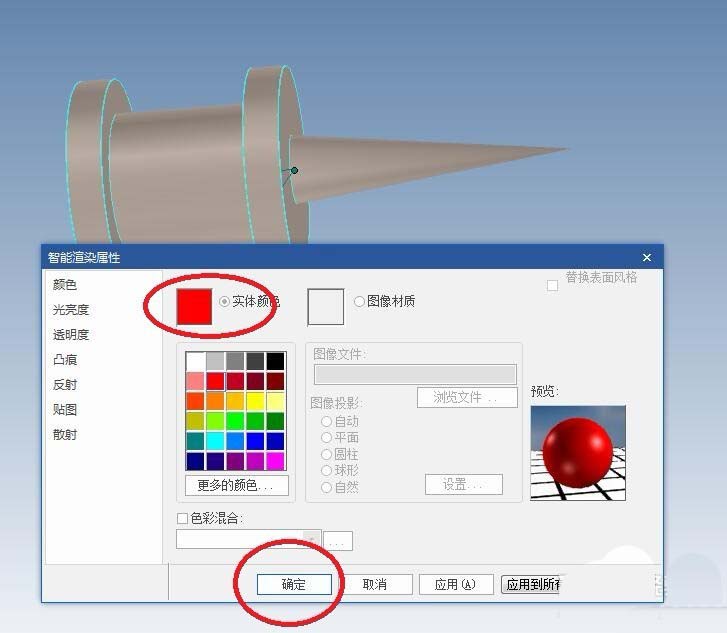

9、如下图所示，
1）鼠标左键选中实体，
2）单击鼠标右键，
3）点击“智能渲染”，
4）选择红色，
5）点击“确定”。

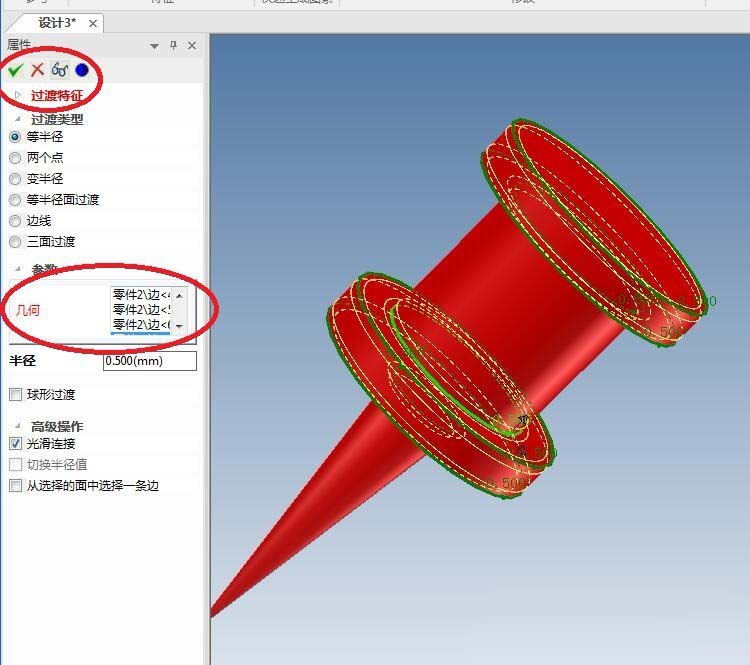

10、如下图所示，进行倒圆角操作。
1）点击工具栏中的“圆角过渡”图标，激活该命令，
2）点击实体中的边线，
3）属性栏中设置半径为0.5，
4）点击“√”。

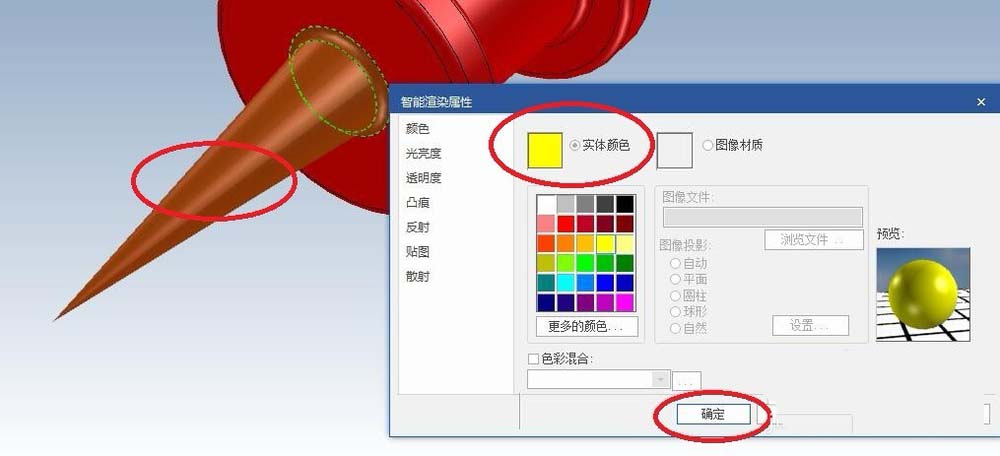

11、如下图所示，将圆锥体染成黄色，操作方式与第9步相同。

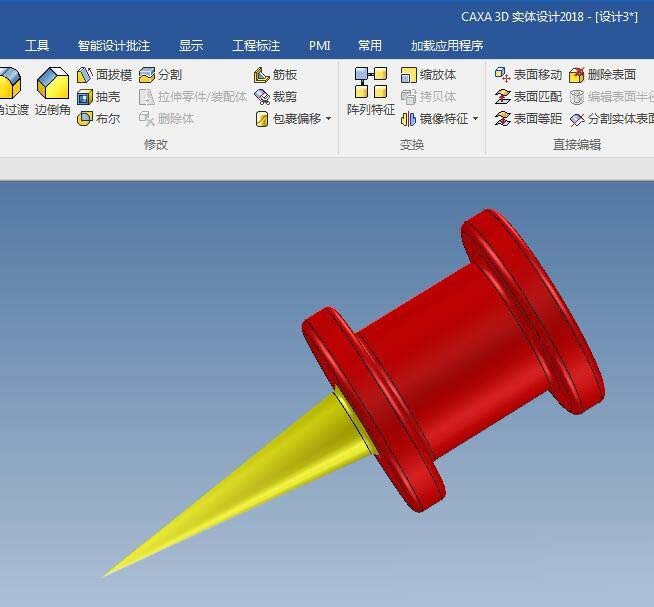

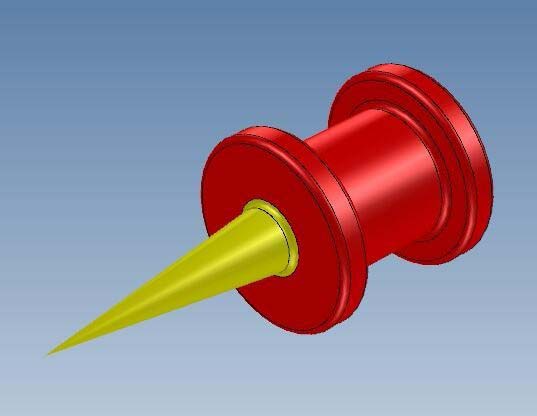

12、如下图所示，完成以上所有操作，一个漂亮的图钉模型就创建完毕了。
以上就是caxa建模图钉模型的教程，希望大家喜欢，请继续关注脚本之家。
