caxa3D实体设计中想要创建纽扣，该怎么制作三维立体的纽扣模型嗯？下面我们就来看看详细的教程。

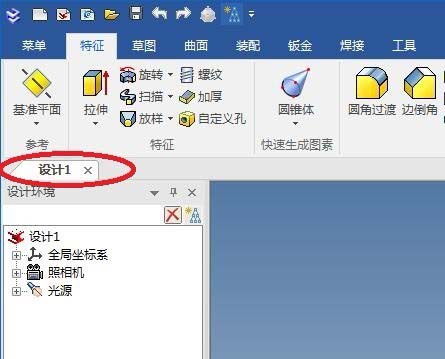

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白模板的设计环境。

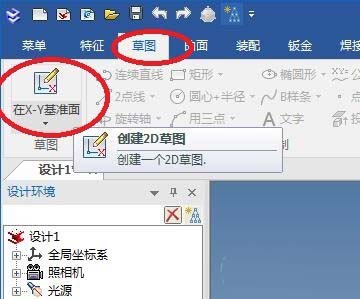

2、如下图所示，打开标题栏中的“草图”，点击“在X-Y基准面”，创建2D草图。

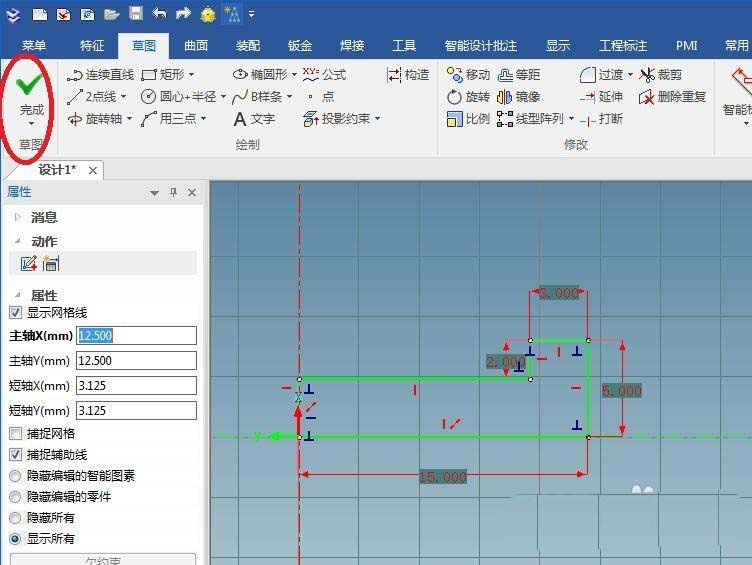

3、如下图所示，
1）点击“旋转轴”图标，过原点画一条纵向中心轴，
2）点击“连续直线”，画出旋转截面，
3）点击“智能尺寸”，标注尺寸，必要的时候配合约束，
4）点击“完成”。

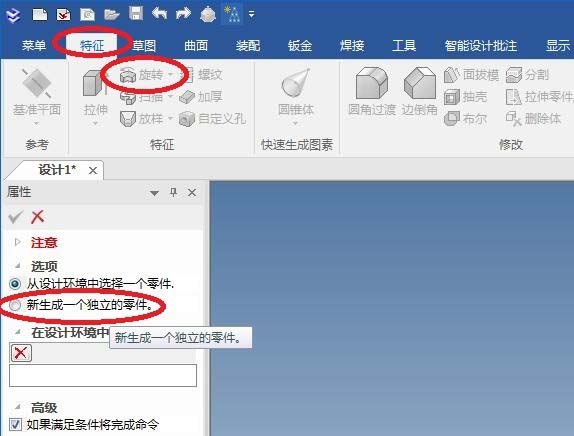

4、如下图所示，
1）点击标题栏中的“特征”，
2）点击工具栏中的“旋转”，
3）属性栏中的选项，我们点击“新生成一个独立的零件。”

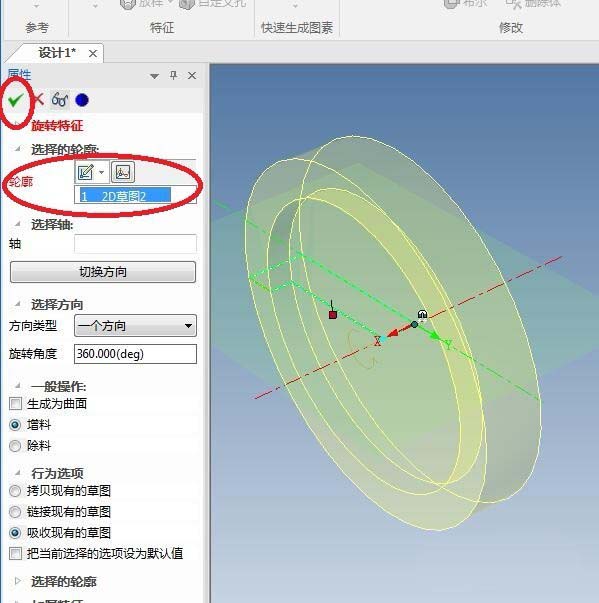

5、如下图所示，轮廓一栏选择刚刚画的草图，就可以看到预览效果了，然后我们直接点击“√”就行了。

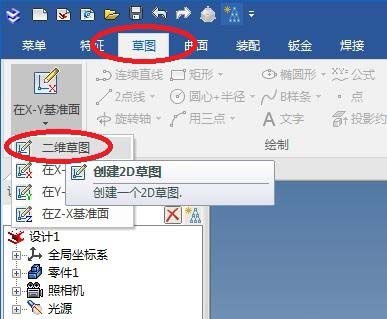

6、如下图所示，点击标题栏中的“草图”，点击“二维草图”，创建2D草图。
7、如下图所示，几何元素一栏，我们点击实体中的那个面的中心点。

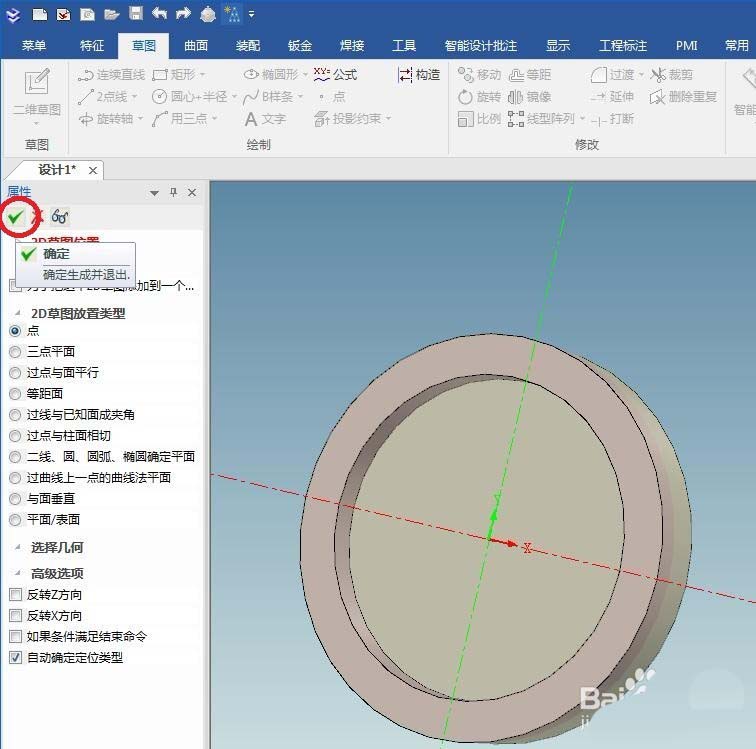

8、如下图所示，看着预览效果，点击“√”。

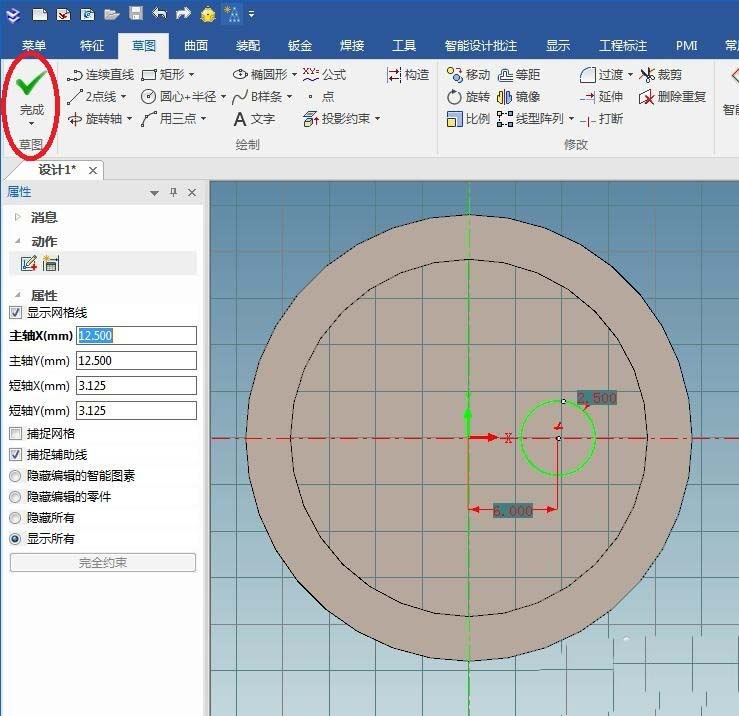

9、如下图所示，进入到草图环境，在X轴上画一个小圆，然后标注尺寸，最后“完成”。

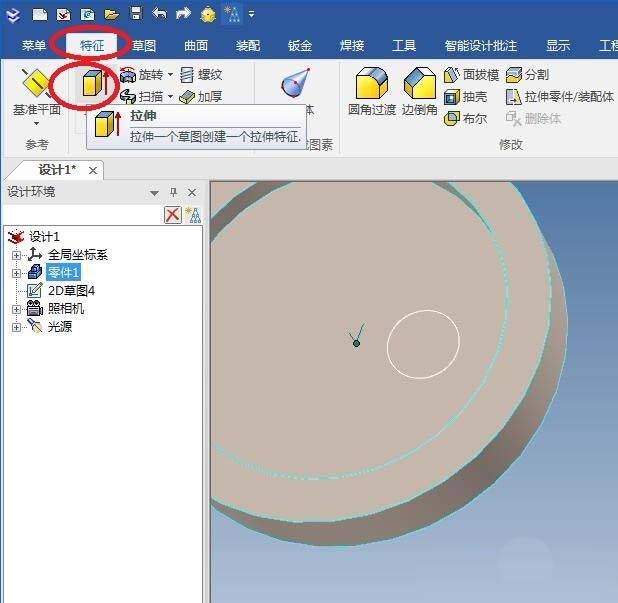

10、如下图所示，
1）鼠标左键选中实体，实体变亮了，
2）点击标题栏中的“特征”，
3）点击工具栏中的“拉伸”。

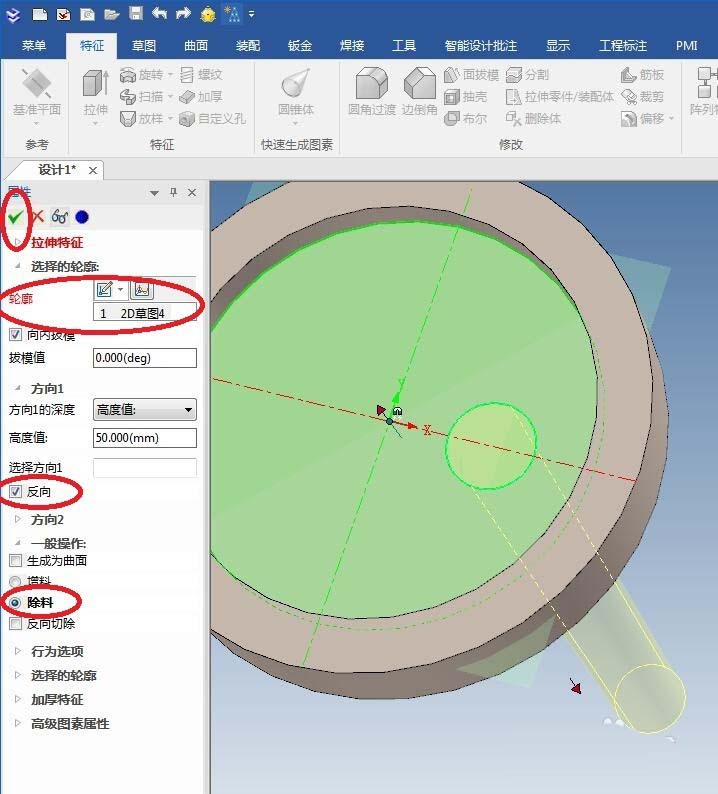

11、如下图所示，
1）轮廓选择草图圆，
2）方向看着预览的结果调整，可能要反向，
3）点击“除料”，
4）点击“√”。

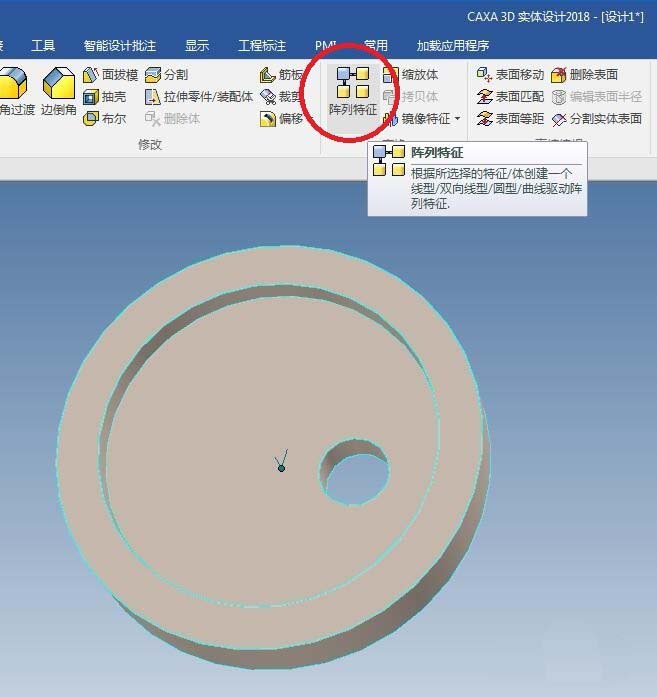

12、如下图所示，鼠标左键选中实体，点击工具栏中的“阵列特征”，激活该命令。

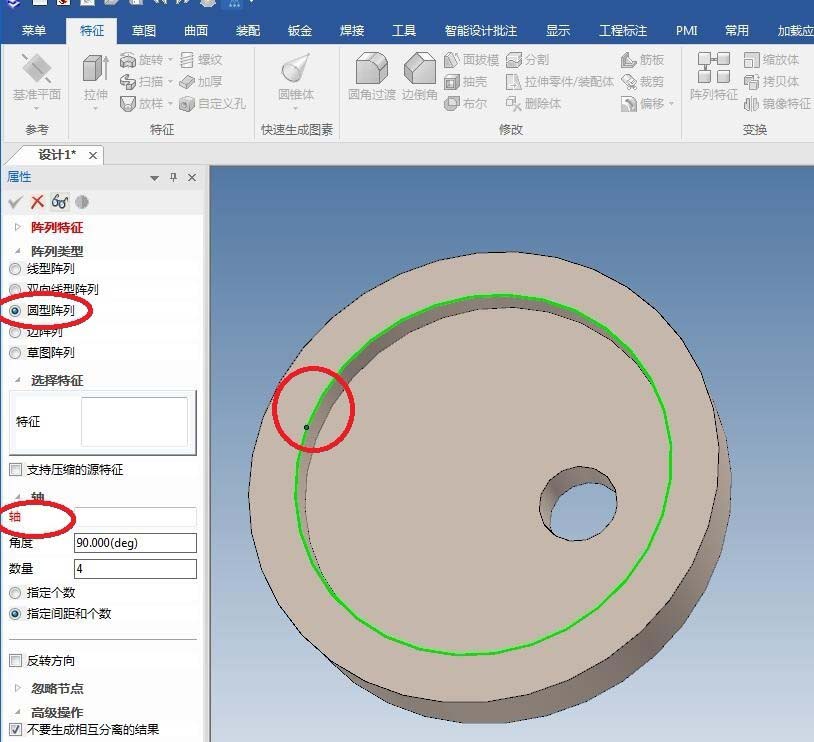

13、如下图所示，阵列类型选择“圆型阵列”，轴一栏，我们点击实体圆边线。

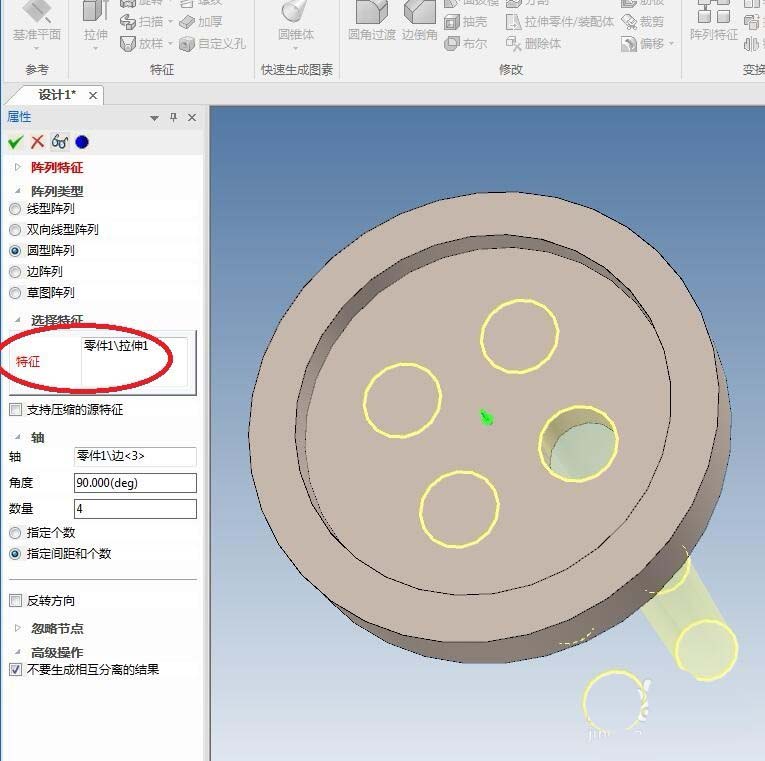

14、如下图所示，特征一栏我们选择那个拉伸除料来的孔，然后我们点击“√”就行了。

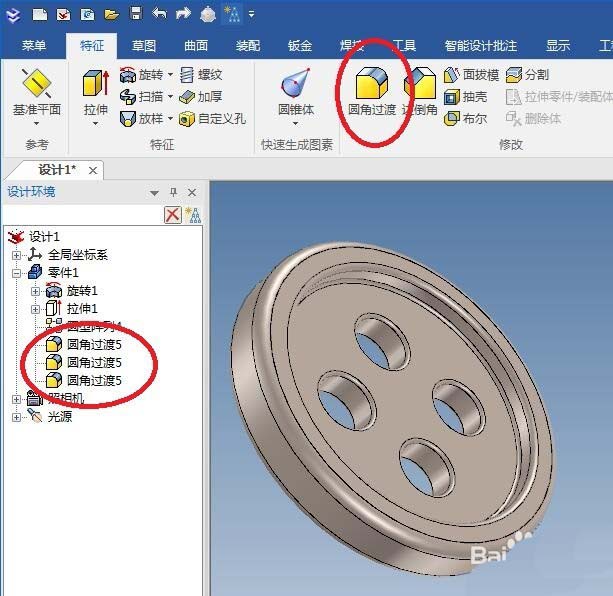

15、如下图所示，给整个零件进行倒圆角操作，次数、尺寸自己看着给，合适就行。

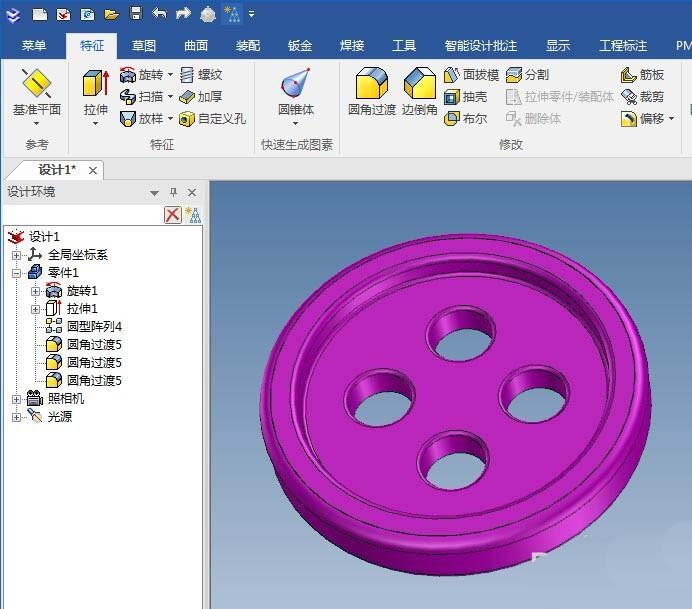

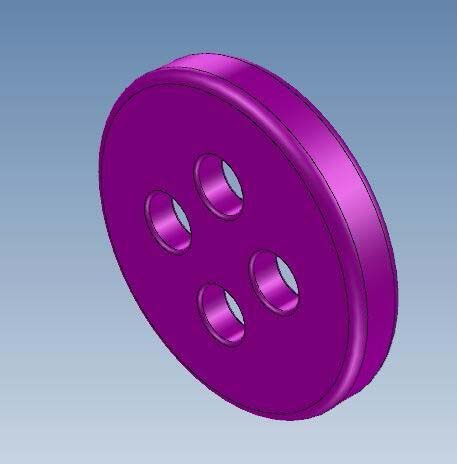

16、如下图所示，利用智能渲染命令给实体上色，这样一个粉红色的纽扣模型就造好了。
以上就是caxa创建一个纽扣模型的教程，希望大家喜欢，请继续关注脚本之家。
