想要绘制一个木托盘，该怎么创建三维立体的木托盘呢？下面我们就来看看详细的制作方法。

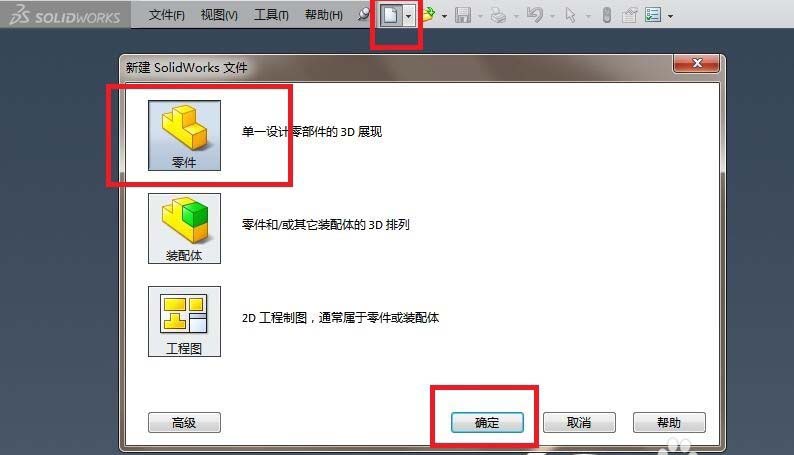

1、如下图所示，打开SolidWorks软件，新建一个空白的零件文件。

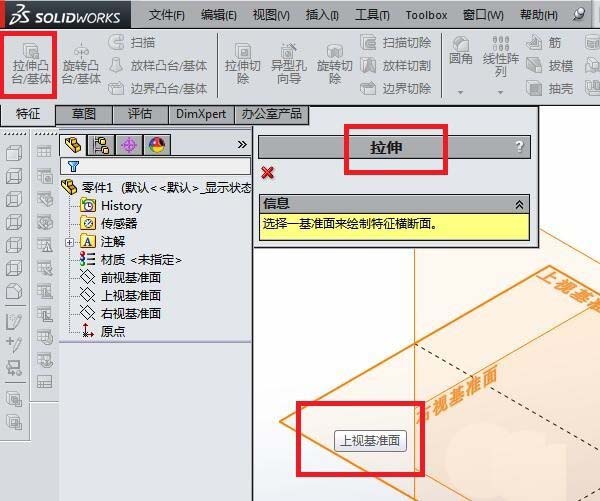

2、如下图所示，创建木托盘中间的木块。具体：点击工具栏中的“拉伸凸台/基体”图标，根据弹出的“拉伸”对话框中的提示，在出现的三个基准面中选择“上视基准面”。

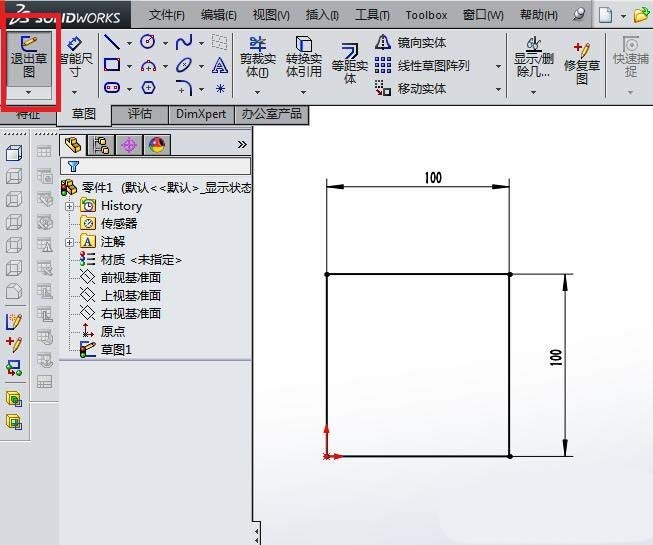

3、如下图所示，画木块拉伸截面。具体：点击工具栏中的“矩形”图标，以草图区域以坐标原点为起点画一个矩形，点击工具栏中的“智能尺寸”，标注尺寸为100x100的正方形，点击工具栏中的“退出草图“。

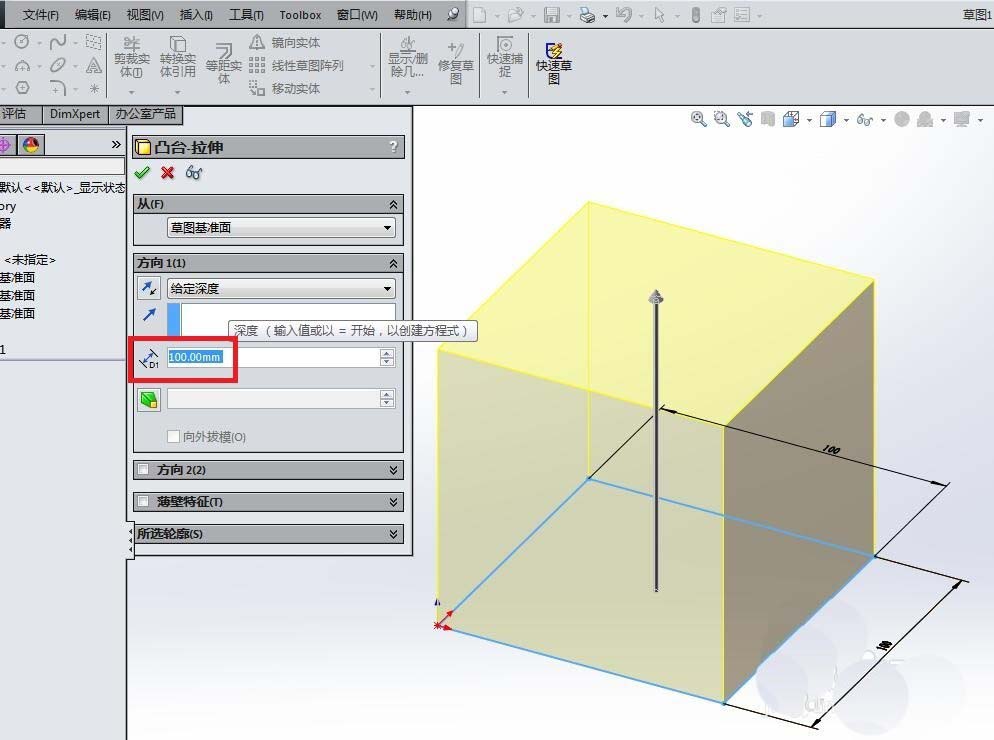

4、如下图所示，退出草图之后，就来到“凸台-拉伸“对话框，设置拉伸高度为100，最后点击对话框左上角的√，这样一来，木托盘中间的正方体木块就造好了一个。

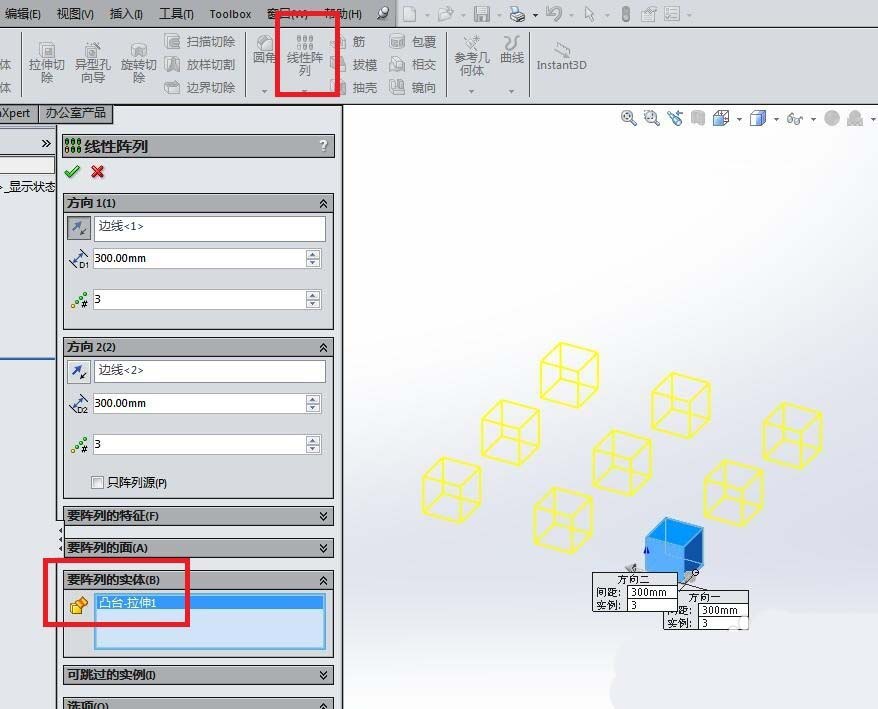

5、如下图所示，进行线性阵列的操作。具体：点击工具栏中的“线性阵列“图标，在“线性阵列“对话框中设置要阵列的实体为刚刚创建的正方体，分别设置两个方向，间距300，数量3。点击对话框左上角的√，完成线性阵列操作，到这里，木托盘中间的木垫块才算是造好了。

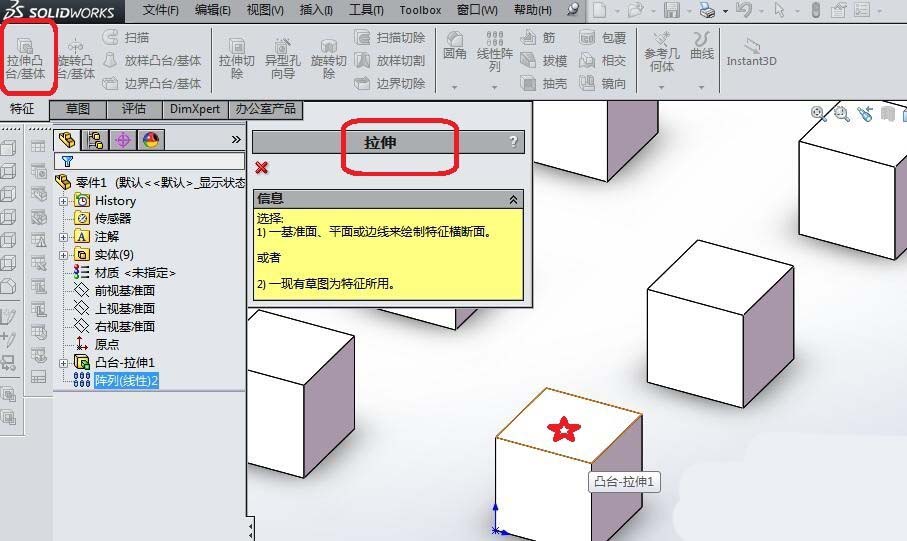

6、如下图所示，创建木托盘的上面木板。具体：、点击工具栏中的“拉伸凸台/基体“图标，根据出现的“拉伸“对话框中的信息提示，选择红色五角星所在的平面为草图平面。
7、如下图所示，画木板的拉伸截面草图。具体：点击工具栏中的“矩形“图标，以左下角红色框选中的端点为起点，以右上角红色框选中的端点为终点画一个矩形，点击工具栏中的“退出草图“。

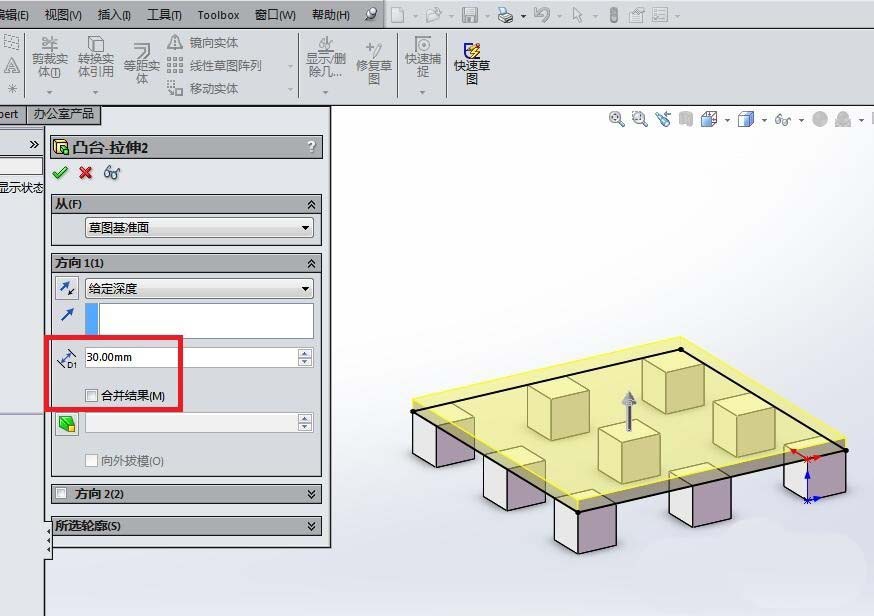

8、如下图所示，来到“凸台-拉伸“对话框，设置拉伸高度30，同时注意“合并结果“前面的复选框，软件默认是勾选的，为了看起来更像一点，笔者还是觉得取消这个勾选好一点，最后点击对话框左上角的√，完成木托盘上面木板的创建。

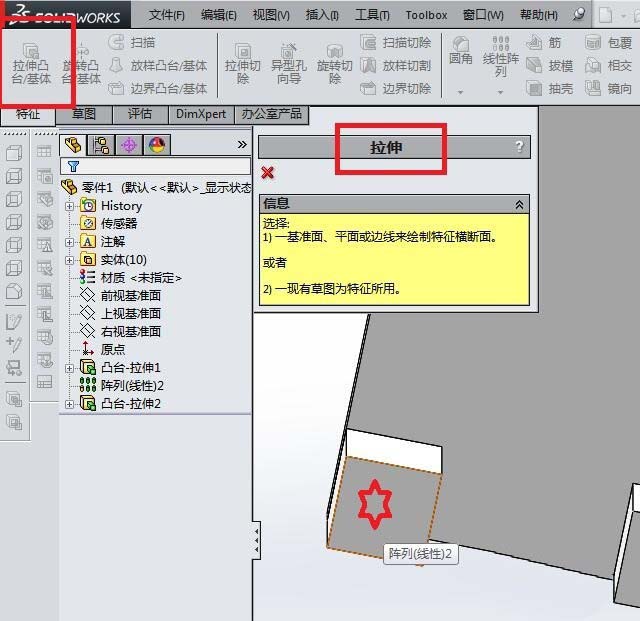

9、如下图所示，继续拉伸凸台/基体，这是创建木托盘下面的木板。具体：点击工具栏中的“拉伸凸台/基体“图标，根据出现的“拉伸“对话框中的信息提示，选择红色六角星所在的实体平面为草图平面。
10、如下图所示，一次性画三个矩形。具体：点击工具箱中的“矩形“图标，在草图区域画以各个正方形为参考画三个下图中的矩形，点击工具栏中的“退出草图“。

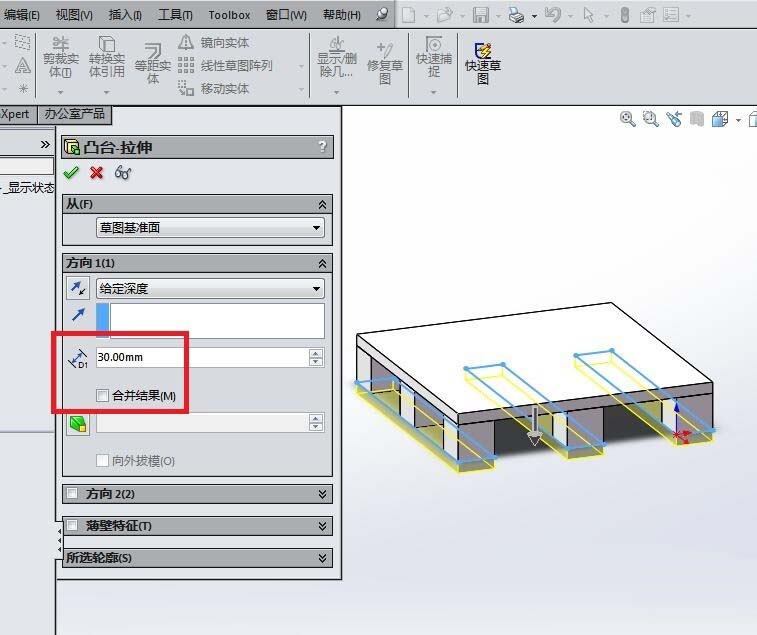

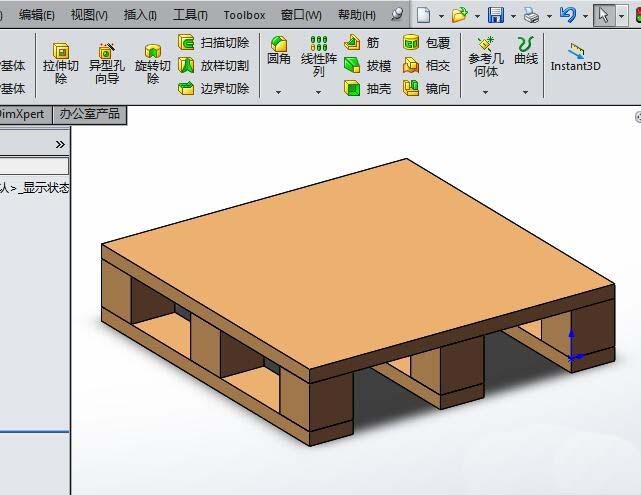

11、如下图所示，同样是“凸台-拉伸“对话框，同样是不勾选‘’合并结果“，同样是拉伸30，同样是点击对话框左上角的√，至此，木托盘的实体就造好了。

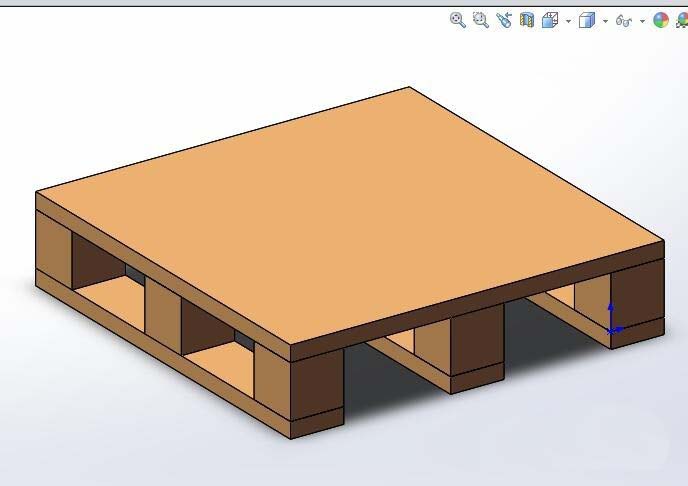

12、如下图所示，为了更形象一点，我们最好给实体进行上色处理。具体：点击右边工具栏中的“外观“图标，选择其中的一种颜色：粗制黄桦木，用鼠标左键将我们选中的颜色拖到实体中，然后选择松开并选择整个实体。至此，一个黄桦木的木托盘就在SolidWorks中造出来了。
以上就是SolidWorks创建木托盘的教程，希望大家喜欢，请继续关注脚本之家。
