Proe5.0中想要创建一个活塞零件，该怎么创建呢？下面我们就来看看Proe5.0创建活塞零件的教程。

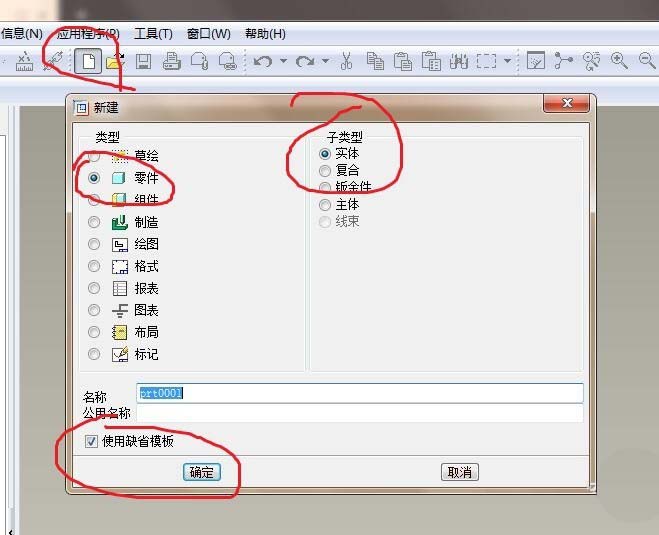

1、如下图所示，打开Pro/e5.0软件，点击标题栏中的“新建”图标，设置“新建”对话框：类型为零件，子类型为实体，勾选“使用缺省模板”，点击“确定”。

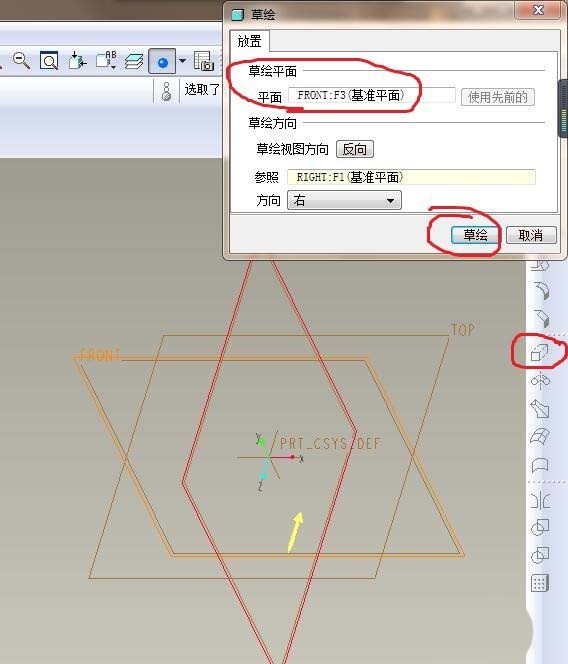

2、首先如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

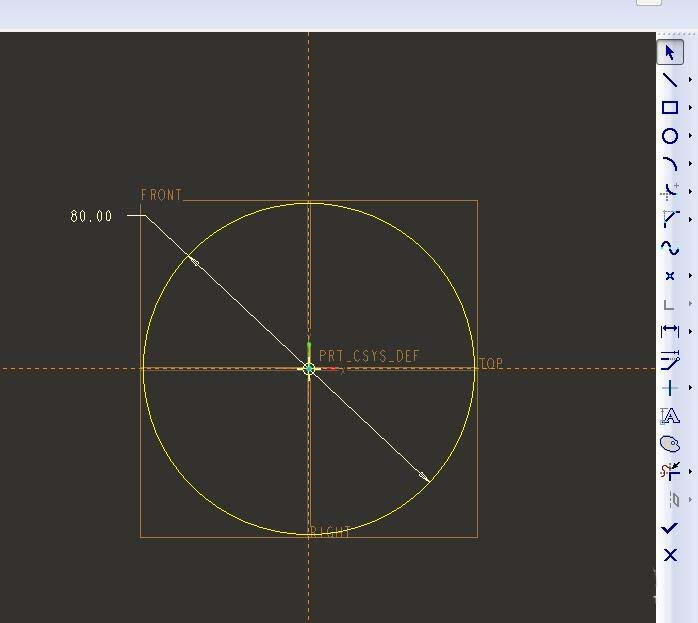

3、如下图所示，进入到草绘环境，首先点击右边工具箱中的“圆”图标，然后在草绘区域以坐标原点为圆心画一个圆，然后点击右边工具箱中的“标注”图标，然后标注圆直径80，然后点击右边工具箱最下方的√，完成并退出草绘。
4、如下图所示，在软件左上角设置拉伸高度为80，然后再在软件右上角点击√，完成拉伸实体操作。

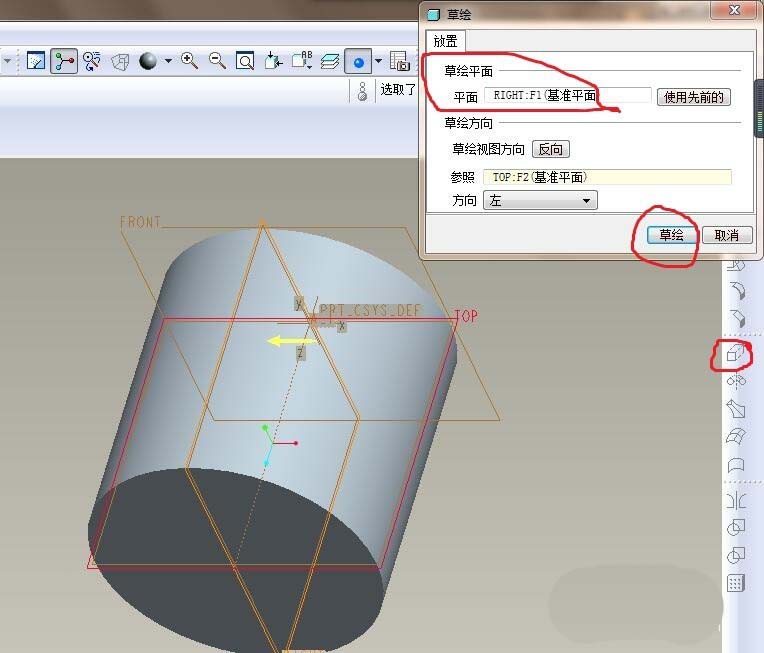

5、如下图所示，执行【拉伸——放置——定义——RIGHT面——草绘】。

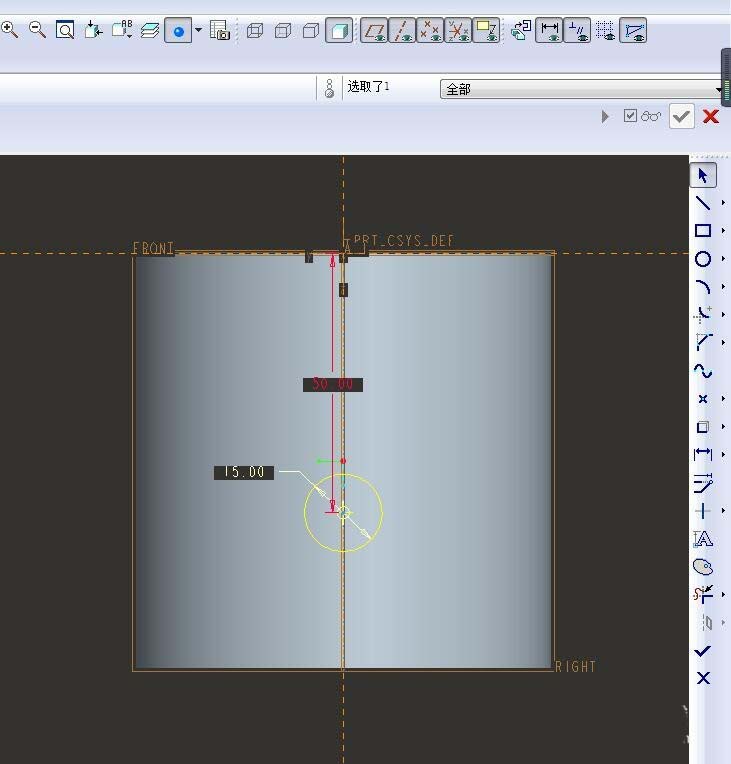

6、如下图所示，进入到草绘环境，首先点击右边工具箱中的“圆”图标，在草绘区域中心线上画一个圆，然后点击右边工具箱中的“标注”图标，按照下图尺寸进行标注，最后点击右边工具箱中的√，完成并退出草绘。

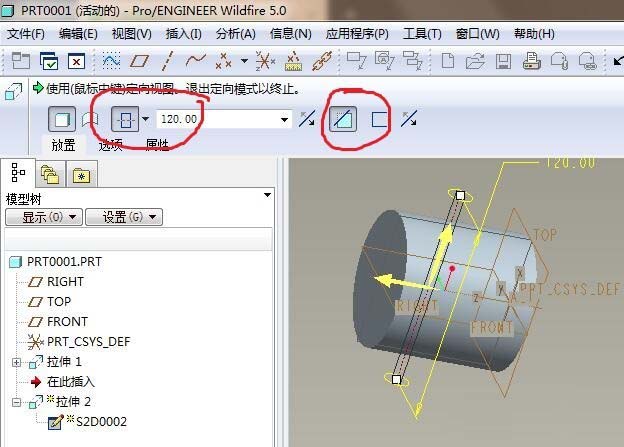

7、如下图所示，在软件左上角点击“去除材料”图标，拉伸方式改成双向拉伸，拉伸距离尽可能长，超出圆柱实体就好，笔者输入双向拉伸120，最后在软件右上角点击√，完成拉伸除料操作。

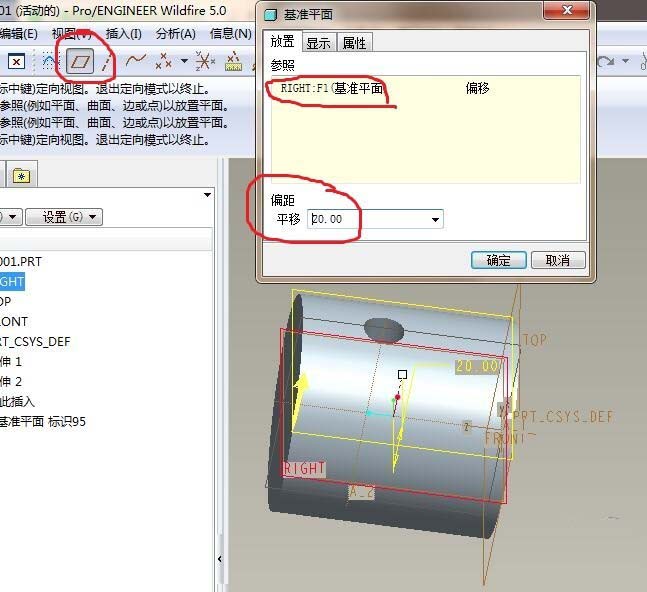

8、如下图所示，创建基准面。具体：点击工具栏中的“平面”图标，参照一栏点击RIGHT面，偏距平移设置为20，点击“确定”，完成基准面DTM1的创建。

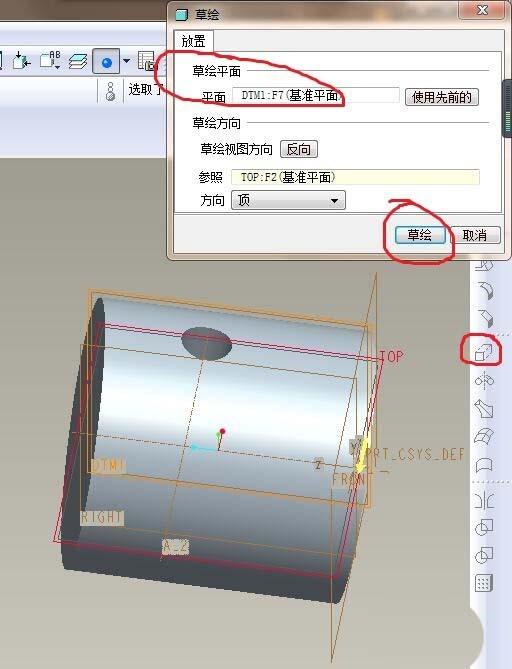

9、如下图所示，执行【拉伸——放置——定义——DTM1面——草绘】，以新建的基准面DTM1为草绘平面。

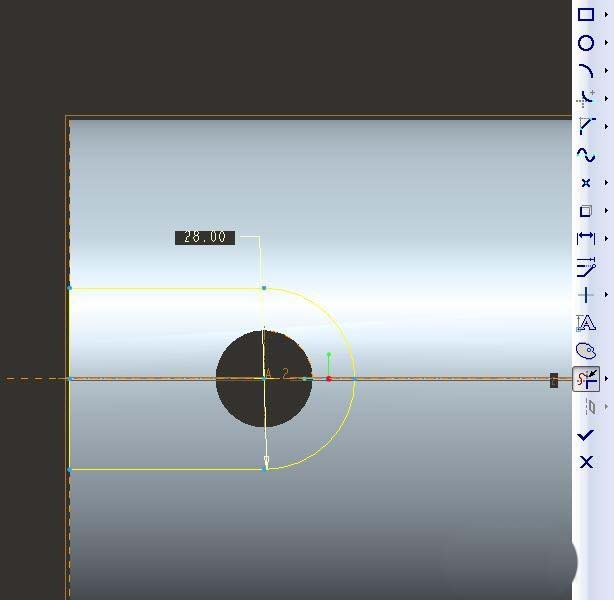

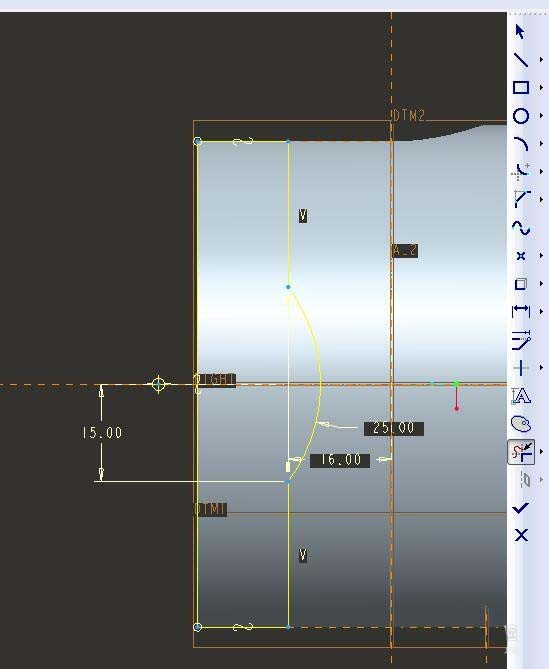

10、如下图所示，进入草绘环境，首先用“类型”命令将圆的边线及实体的左端边线显示出来，然后以圆心为圆心画一个直径ø28的圆，然后分别以圆的上、下极限点向左各画一条线段至左端实线，然后用裁剪命令，照着下图进行裁剪，最后√，完成并退出草绘。

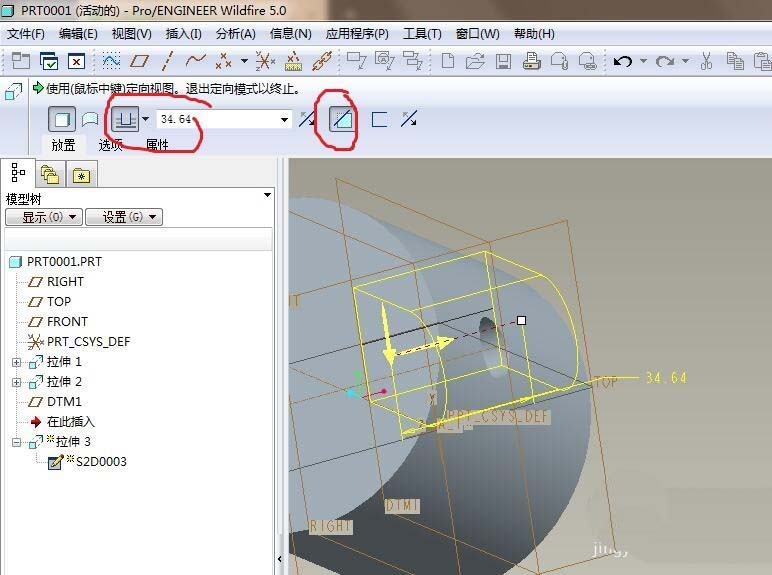

11、如下图所示，在软件左上角点击“去除材料”图标，调整方向向外，拉伸距离尽可能长，超出实体即可，最后在软件右上角点击√，完成拉伸除料操作。

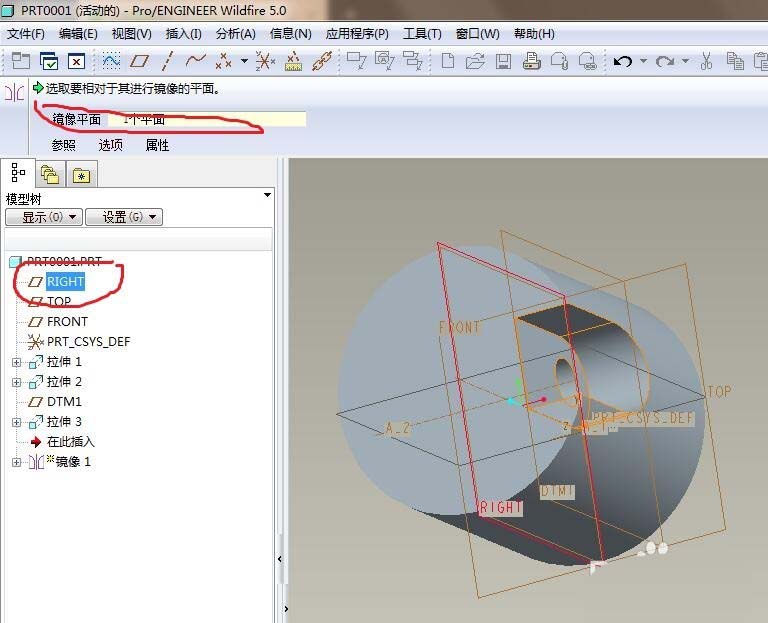

12、如下图所示，进行镜像操作。首先在设计树中选中刚刚的拉伸除料操作，然后点击右边工具箱中的“镜像”图标，然后点击“RIGHT”面作为镜像平面，然后软件右上角点√，完成镜像操作。

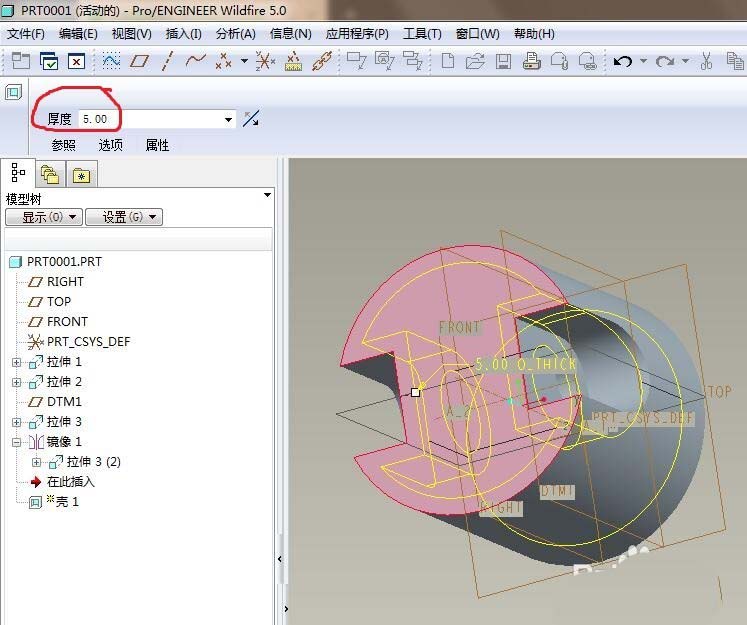

13、如下图所示，进行抽壳操作。首先点击右边工具箱中的“壳”图标，然后在软件左上角设置厚度为5，然后鼠标左键选中下图中的红色表面，然后软件右上角√，完成抽壳操作。

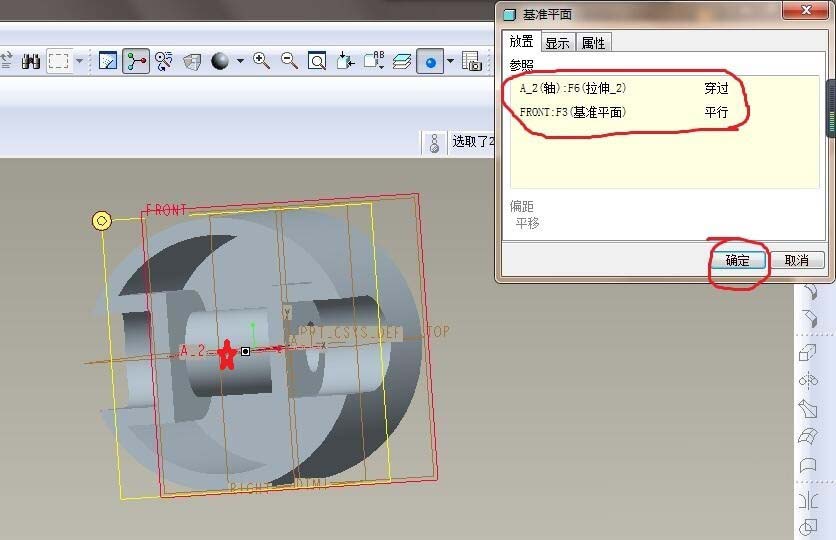

14、如下图所示，继续创建基准面。首先点击工具栏中的“平面”图标，然后“基准平面”对话框中的参照一栏先选中下图中红色五角星所在的圆的中心轴，后面默认的是穿过，然后再点击“FRONT”面，笔者这里默认的是成角度，我们双击改成平行，最后“确定”，DTM2基准面就算是建好了。

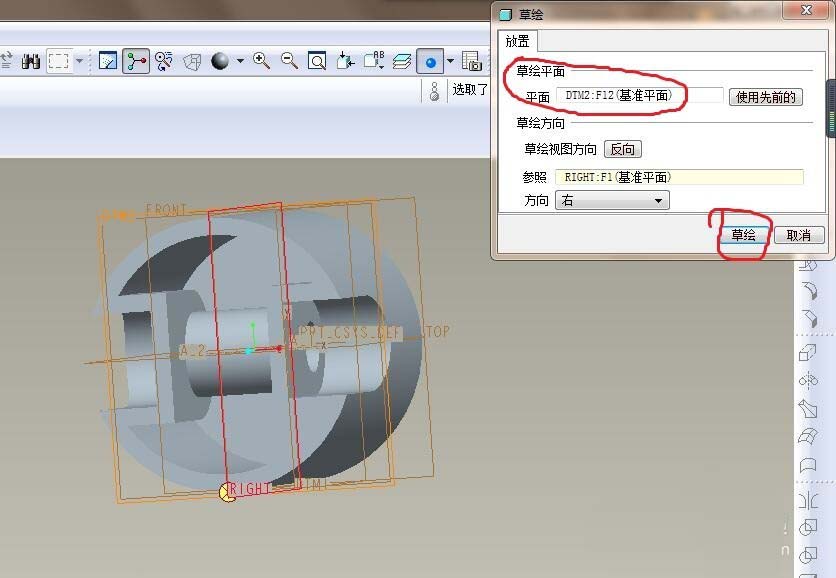

15、如下图所示，执行【拉伸——放置——定义——DTM2面——草绘】。

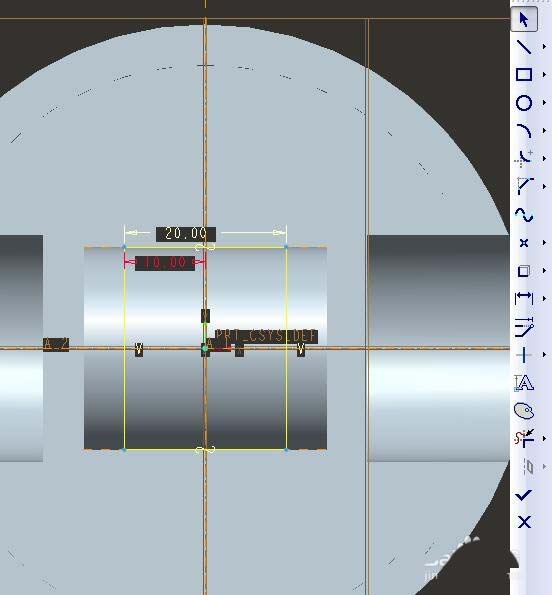

16、如下图所示，进入到草绘环境，首先点击“类型”图标，将上下两条边线显示出来，然后点击“直线”图标，画两条竖直线段，然后裁剪掉多余的线段，然后点击“标注”图标，照着下图标注尺寸，然后点击√，完成并退出草绘。

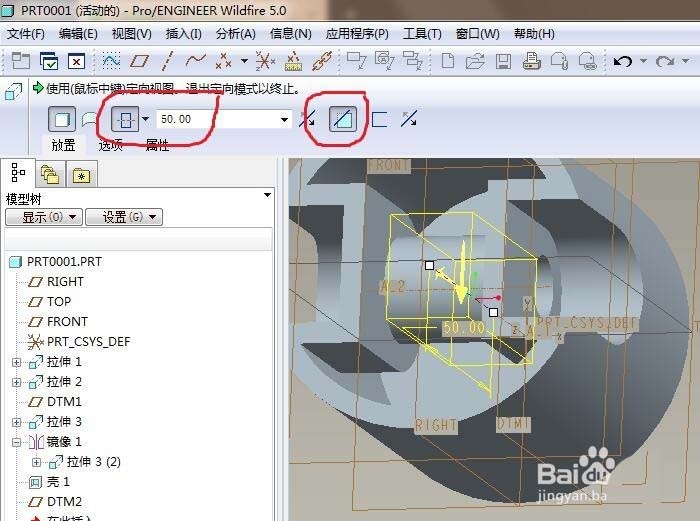

17、如下图所示，软件左上角设置拉伸方式为对称拉伸，拉伸距离设置为50足以，然后点击“去除材料”图标，然后软件右上角点击√，完成拉伸除料的操作。

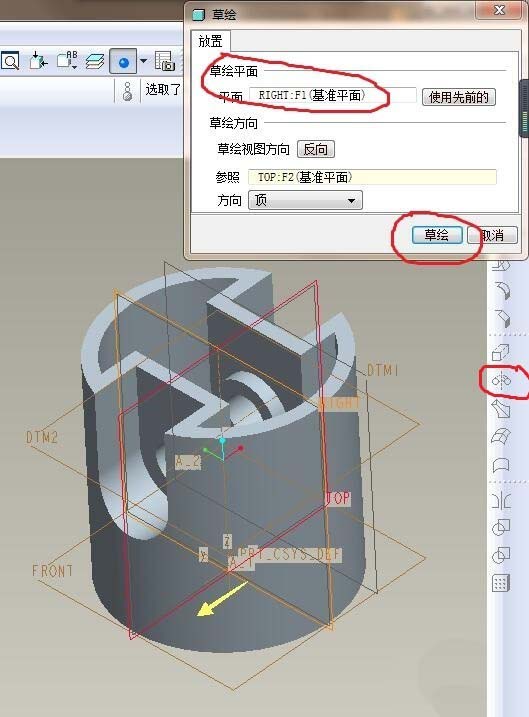

18、如下图所示，执行【旋转——位置——定义——RIGHT面——草绘】。

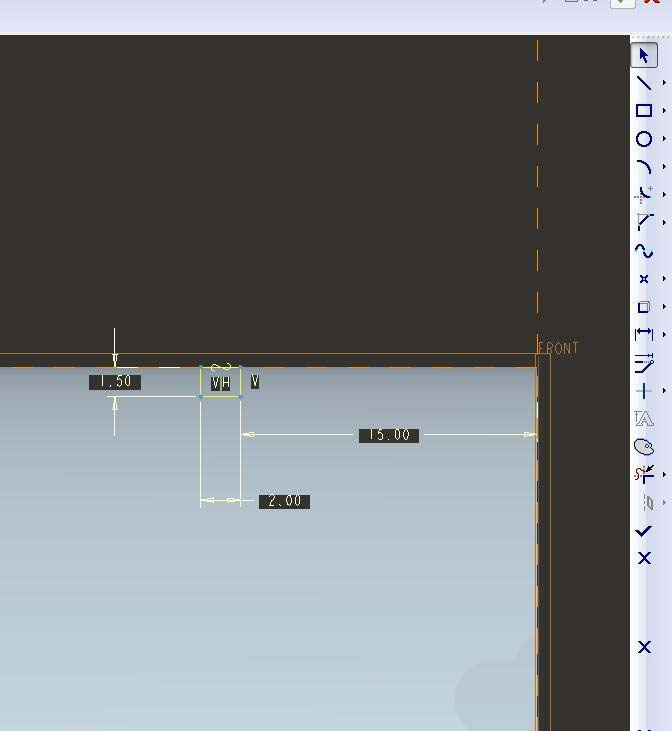

19、如下图所示，进入到草绘环境，首先点击“中心线”图标，画一条旋转中心线，然后点击“类型”图标，将上边线显示出来，然后点击“直线”图标，将矩形的另外三边画出来，然后点击“裁剪”图标，将多余的线段全部裁剪掉，然后点击“标注”图标，按照下图进行尺寸标注，然后点击√，完成并退出草绘。

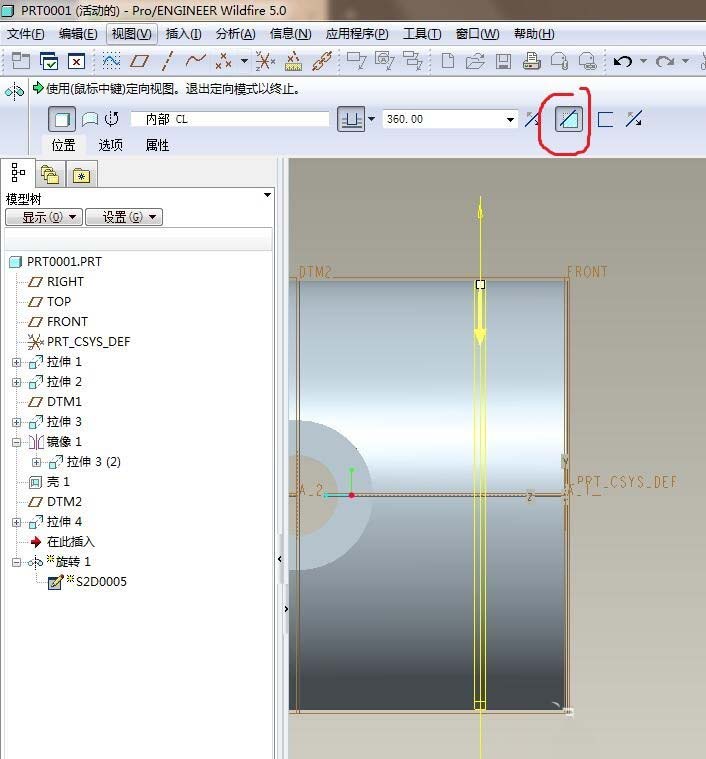

20、如下图所示，软件左上角点击“去除材料”图标，然后右上角点击√，完成旋转除料的操作。

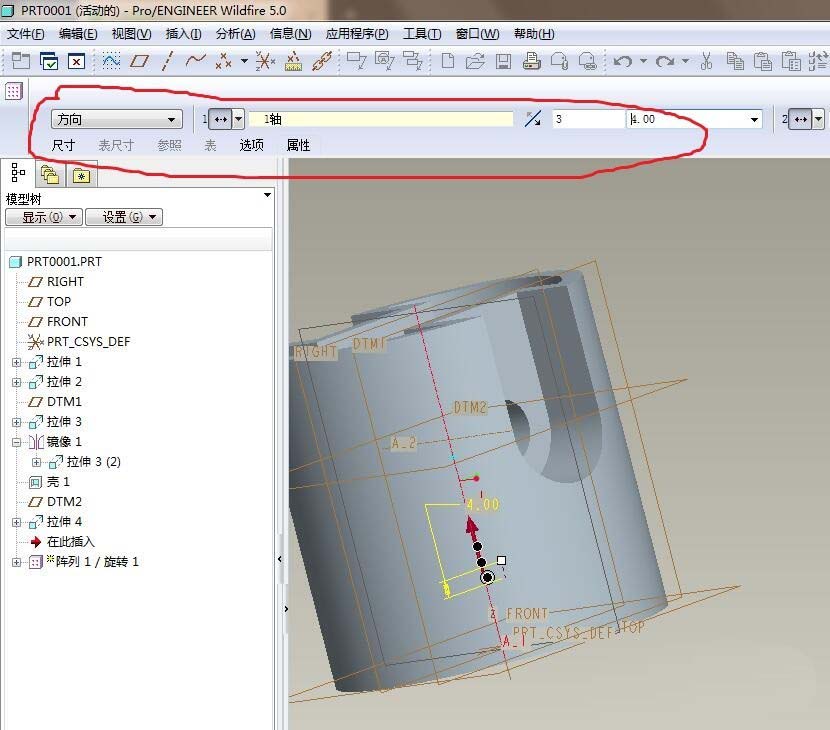

21、如下图所示，首先在设计树中选中刚刚的旋转操作，然后点击右边工具箱中的“阵列”图标，然后软件左上角设置阵列参数：方向阵列，轴，数量3，间距4，然后软件右上角点击√，完成阵列操作。

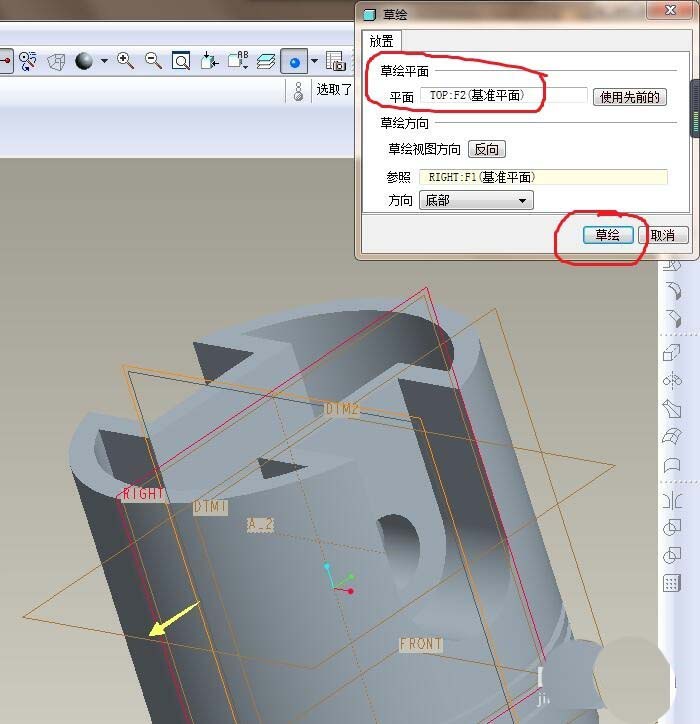

22、如下图所示，执行【拉伸——放置——定义——TOP面——草绘】。
23、如下图所示，进入到草绘环境，照着下图进行草图的绘制，最后点击√，完成并退出草绘。
24、如下图所示，软件左上角设置拉伸方式为双向拉伸，拉伸距离尽可能大，要超出实体，笔者输入100，然后点击“去除材料”图标，最后软件右上角点√，完成拉伸除料操作。

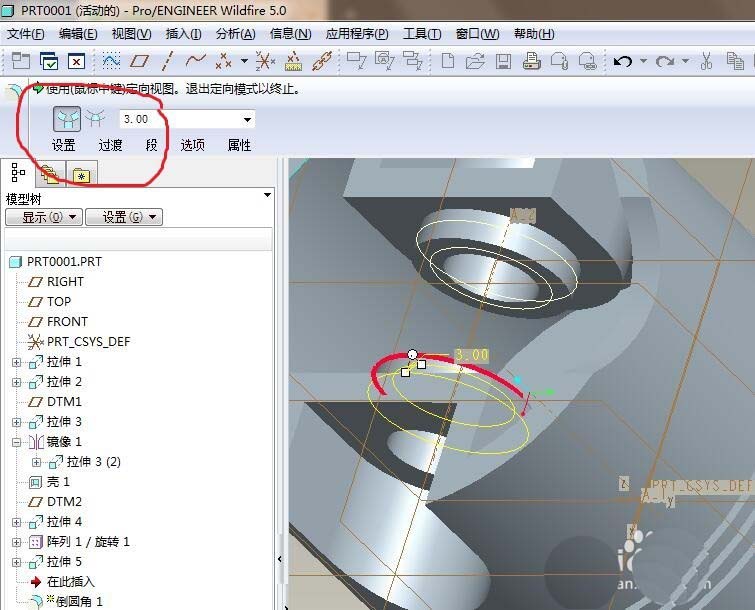

25、如下图所示，进行倒圆角操作。首先点击右边“倒圆角”图标，然后软件左上角设置圆角半径R为3，然后照着实体中的边线选择，然后软件右上角点击√，完成倒圆角操作。

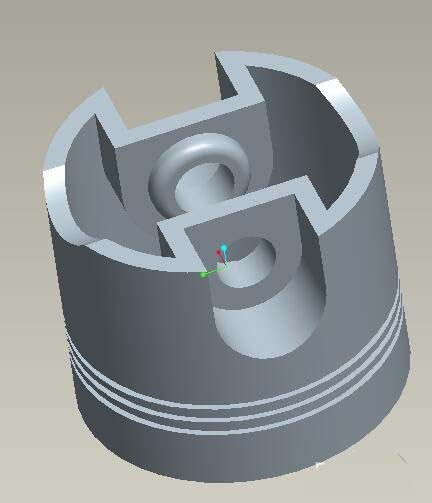

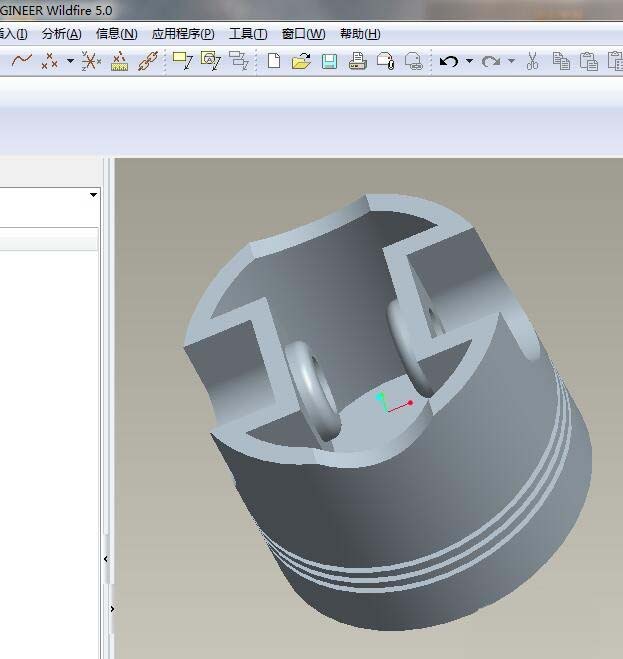

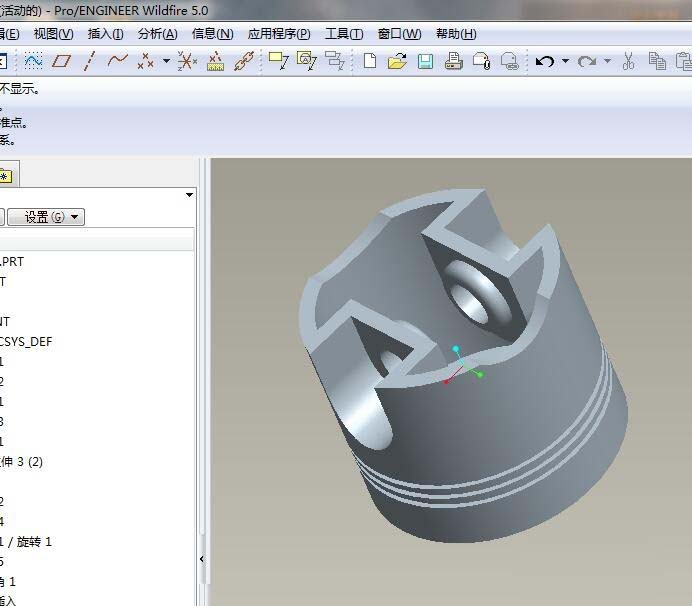

26、如下图所示，将所有的基准面、基准轴全部隐藏，然后调整视图方向，一个活塞模型就在Pro/e中出现了。
以上就是Proe5.0创建活塞零件的教程，希望大家喜欢，请继续关注脚本之家。
