衣服上都有纽扣，想要创建立体的纽扣，该怎么创建呢？下面我们就来看看sw创建纽扣的教程。

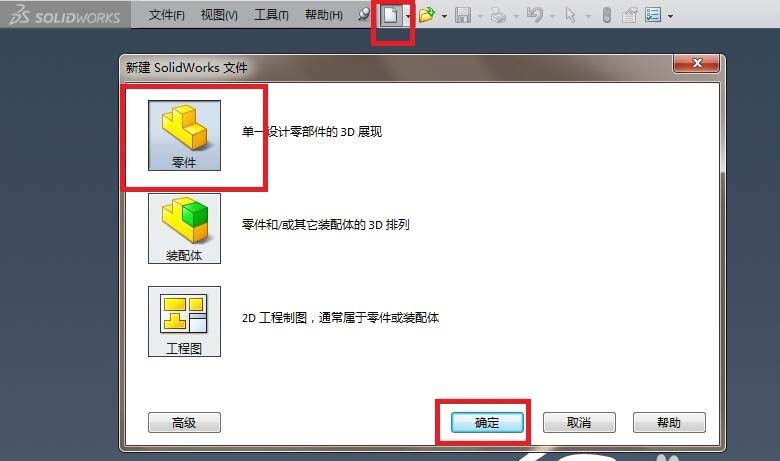

1、如下图所示，打开SolidWorks软件，点击工具栏中的“新建”图标，在弹出的“新建SolidWorks文件”对话框中先选中“零件”，然后点击其下方的“确定”，完成一个空白“零件”文件的新建。

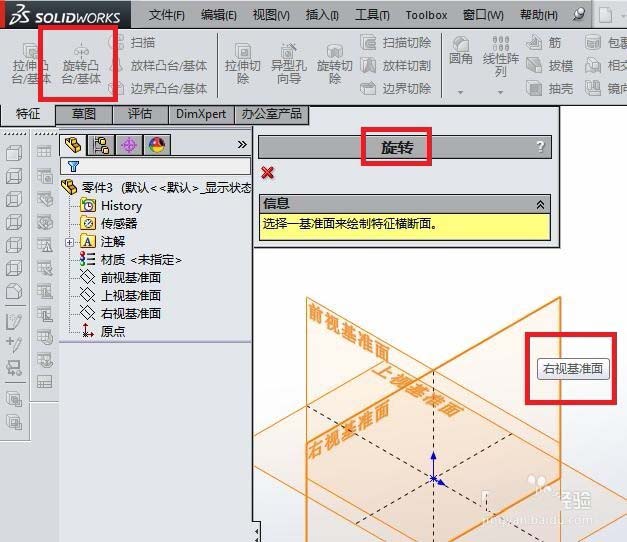

2、如下图所示，首先点击工具栏中的“旋转凸台/基体”图标，然后在弹出“旋转”对话框和三个基准面面之后，选择“右视基准面”为草图平面，然后软件就自动进入到草图环境。

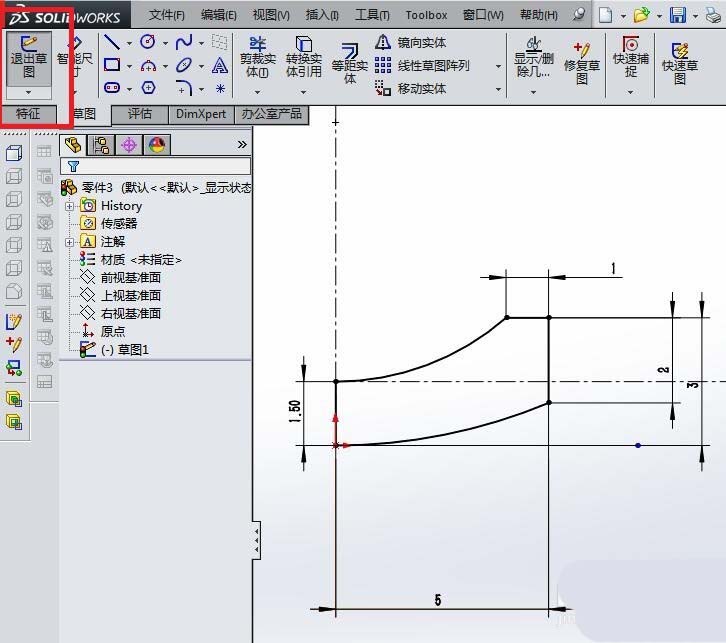

3、如下图所示，进入到草图环境。首先点击工具栏中的“中心线”图标，然后在草图工作区域画三条中心线（见下图），然后点击工具栏中的“直线”图标，然后在草图工作区域画三条直线段（见下图），然后点击工具栏中的“智能尺寸”，按照下图尺寸标注直线段的尺寸，将其定形、定位，然后点击工具栏中的“圆弧”图标，然后按照下图画两个圆弧，然后“添加几何关系”，圆弧与横向中心线相切，然后“退出草图”。

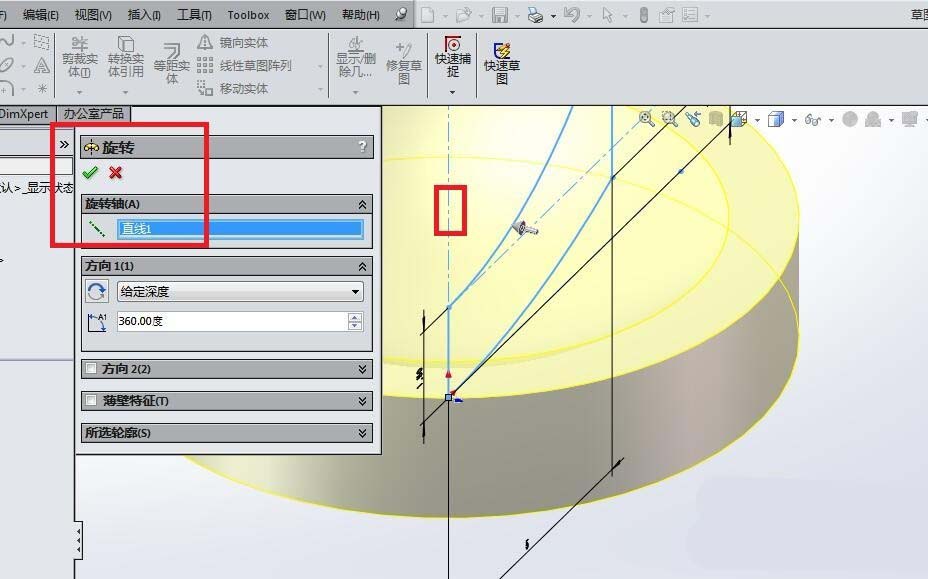

4、如下图所示，回到了“旋转”对话框，选择红色框选所在的那条中心线为旋转轴，然后点击对话框左上角的√，完纽扣的主体创建。

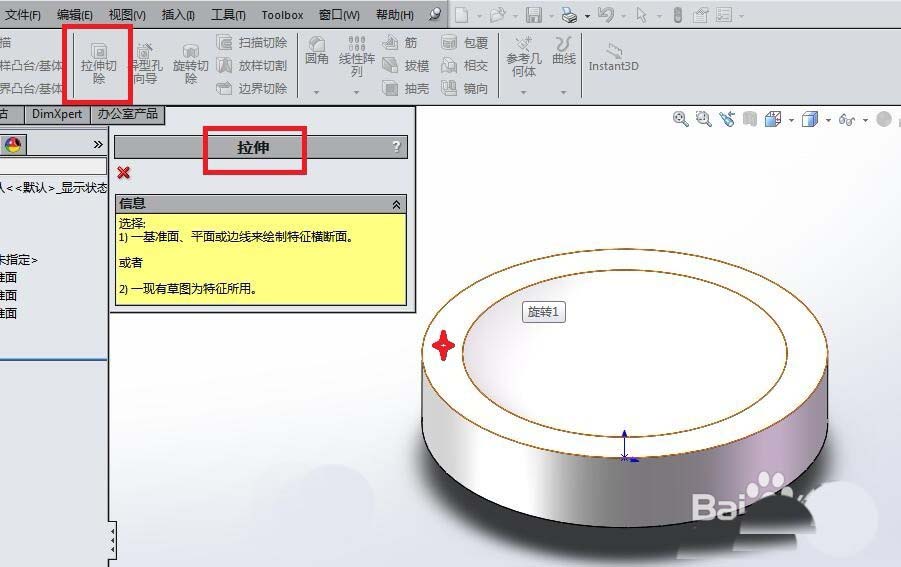

5、如下图所示，点击工具栏中的“拉伸切除”图标，然后在弹出“拉伸”对话框之后，选择红色四角星所在的平面为草图平面，然后，软件就自动进入到草图环境。

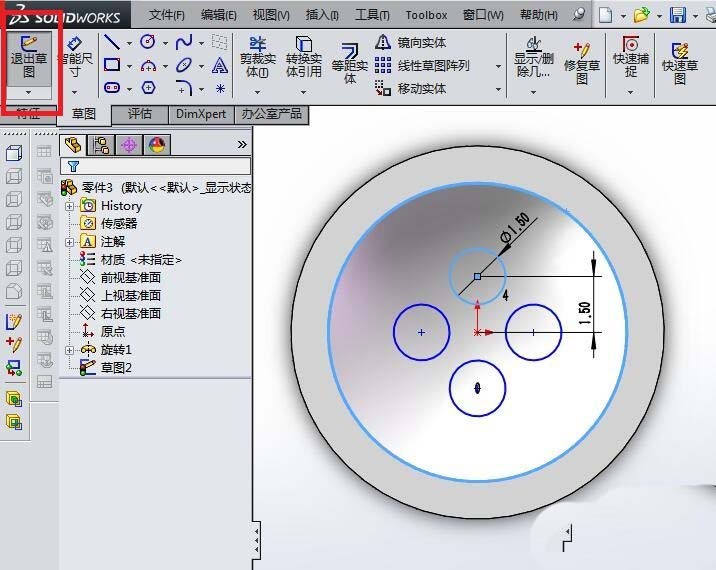

6、如下图所示，画草图。具体：点击工具栏中的“圆”图标，在草图工作区域画一个圆，点击工具栏中的“智能尺寸”，标注圆的定形尺寸和定位尺寸，将其完全约束，点击工具栏中的“圆周草图阵列”图标，将圆阵列成四个，完成草图绘制之后，“退出草图”。

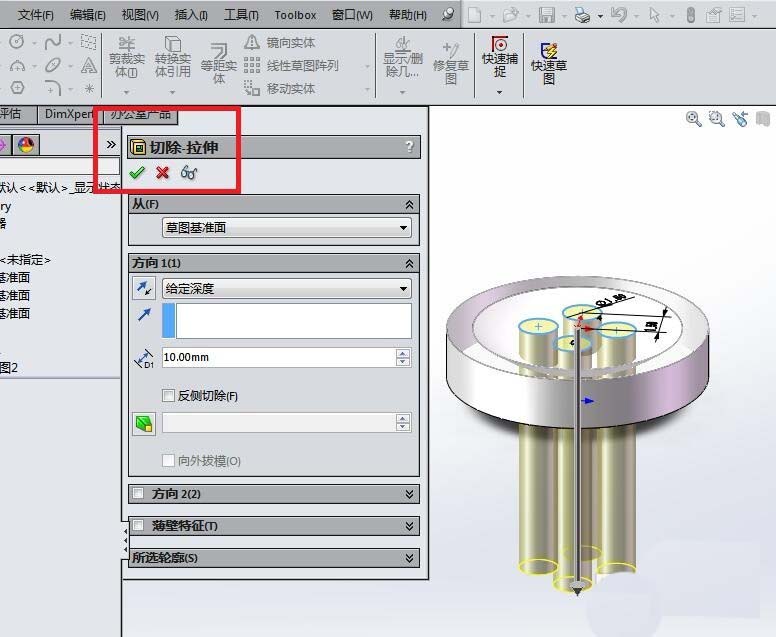

7、如下图所示，来到了“切除-拉伸”对话框，看着预览的效果，默认的参数没必要更改了，所以直接点击对话框左上角的√，完成拉伸切除操作。

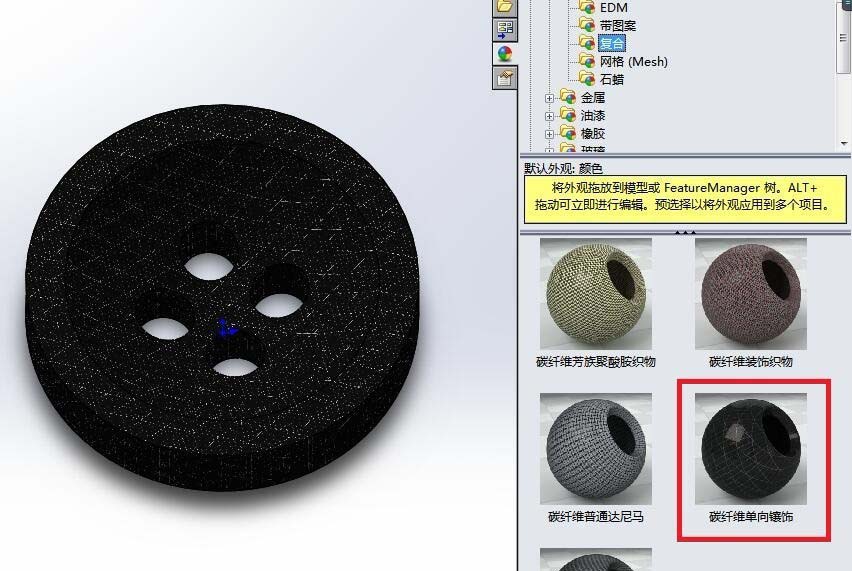

8、如下图所示，对纽扣进行上色处理。具体：点击右边工具栏中的“外观”图标，在展开“外观”工具栏之后，依次点击【外观——塑料——复合——碳纤维单向镶饰】，将其拖动到实体上，并选择整个实体。

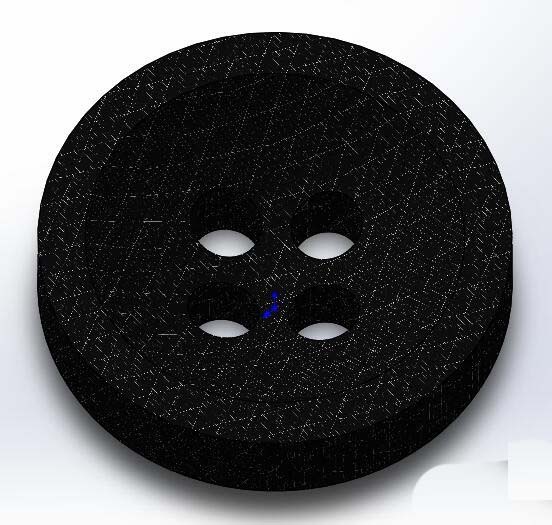

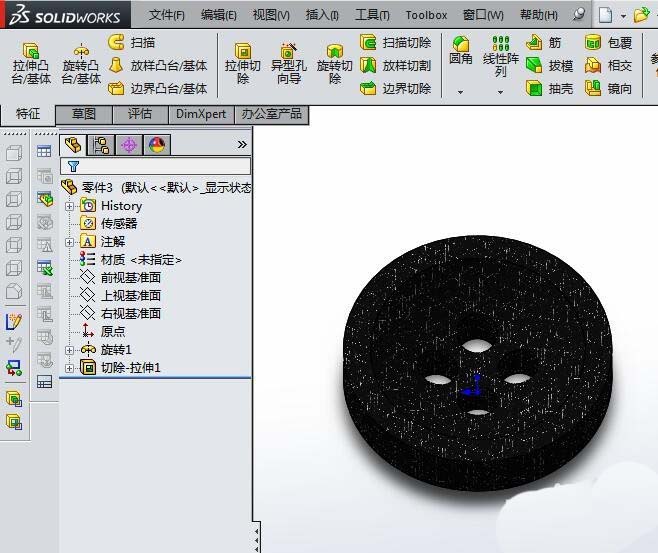

9、如下图所示，完成以上所有操作，一个黑色的纽扣模型就造好了。
以上就是SolidWorks创建立体纽扣模型的教程，希望大家喜欢，请继续关注脚本之家。
