solidworks2019中可以利用可变尺寸阵列可以实现很多有规律的阵列变形，不局限于固定特征的阵列，今天我们就来看看蝎子尾巴的制作方法。
1、绘制一个圆弧， 扫描一段圆柱进行圆形阵列

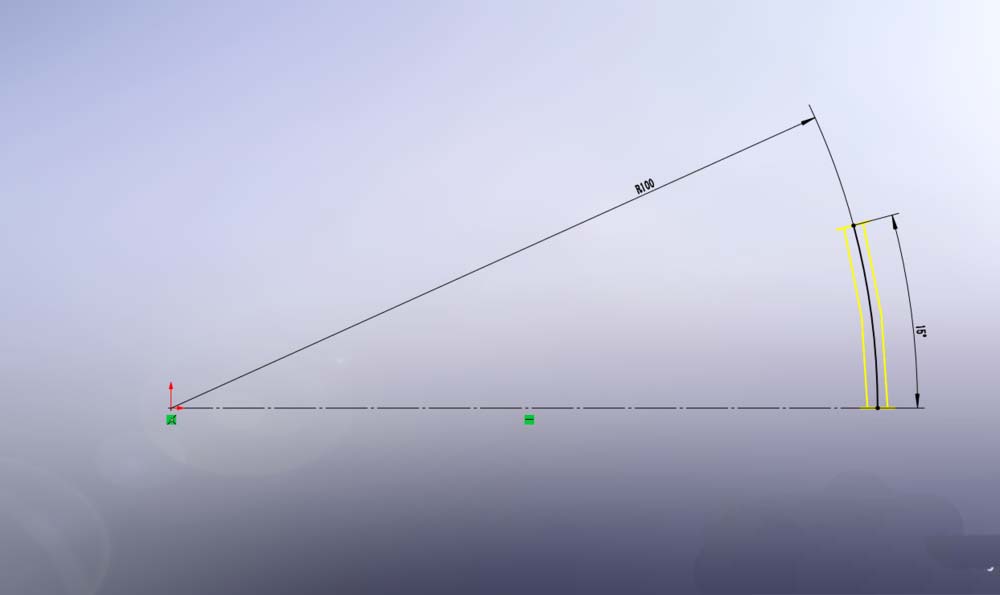

1、新建【零件】，选择 右视图 绘制草图，包含一段圆弧。我这里设置圆弧角15°。

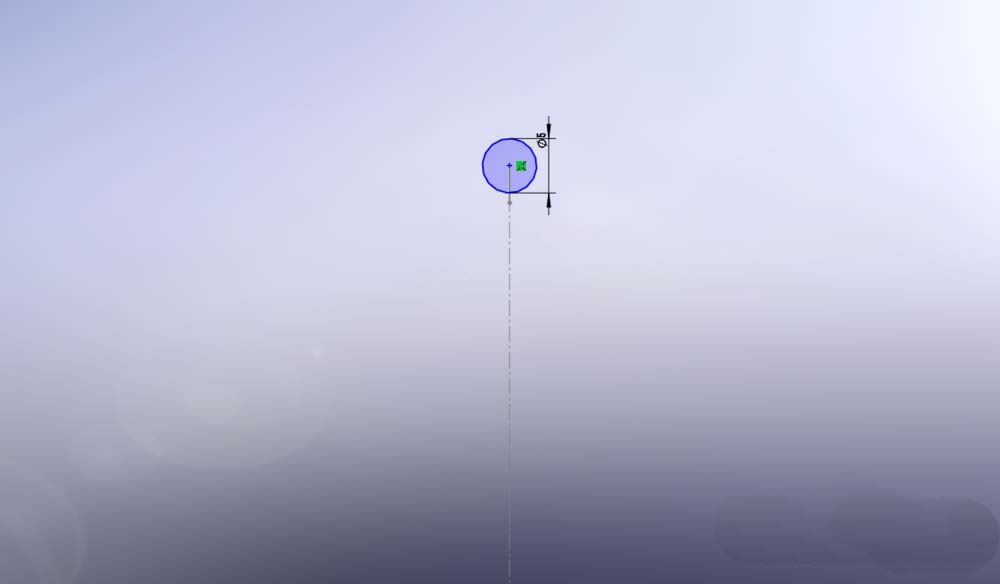

2、绘制扫描界面，选择 上视图 这里可以绘制不同的图形，我这里以圆为例，绘制一个直径5的圆，一定要添加尺寸控制。
3、【扫描】实体。分别选择两个草图。

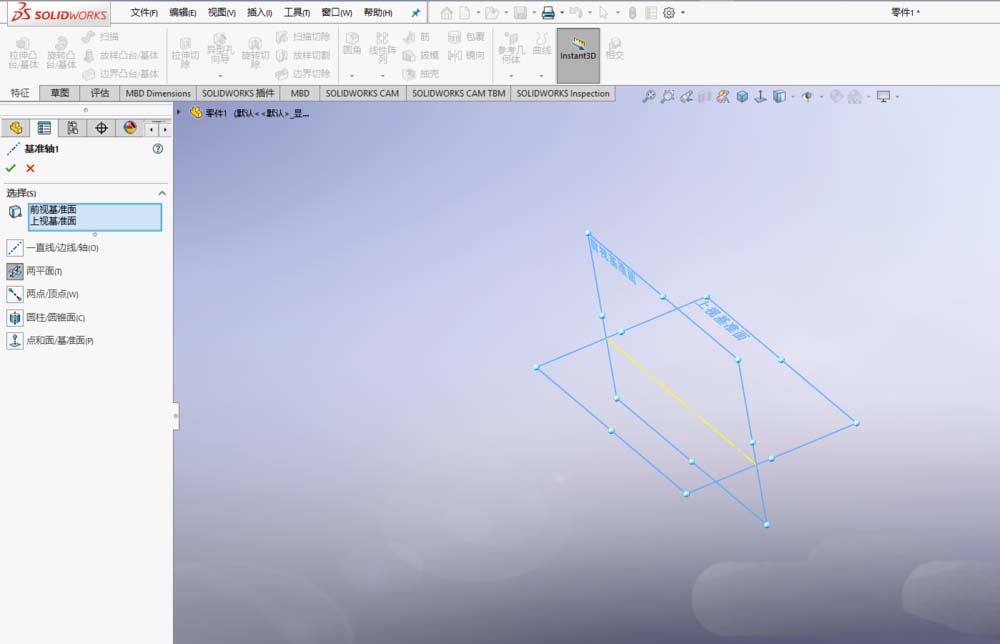

4、绘制旋转中心线！【参考基准】 【基准轴】选择 前视图 和 上视图

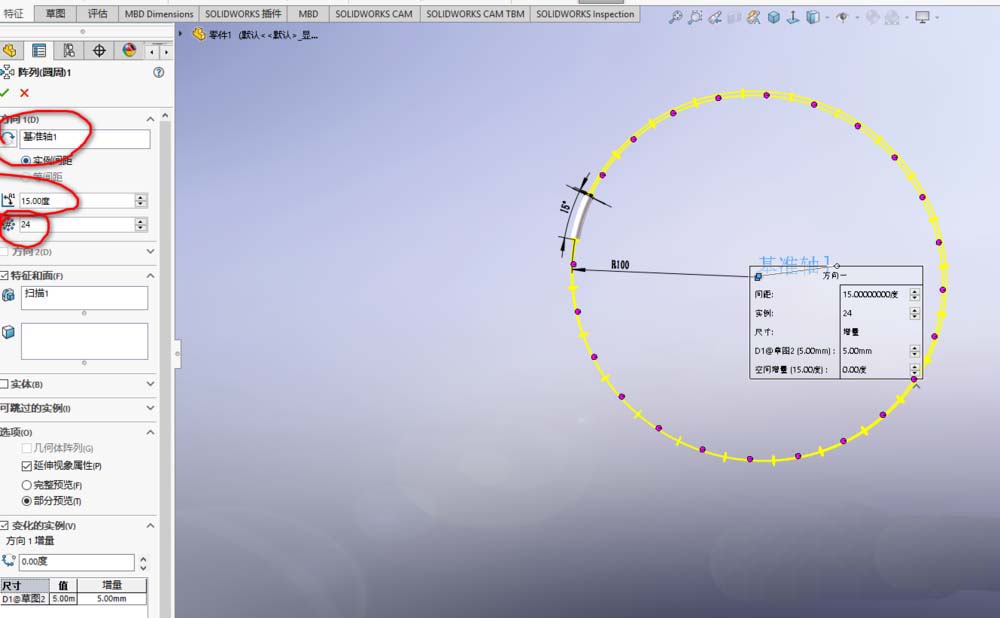

5、选择【圆周阵列】 选择【基准轴】 扫描特征 。设置阵列间距和阵列数量 间距15° 数量24

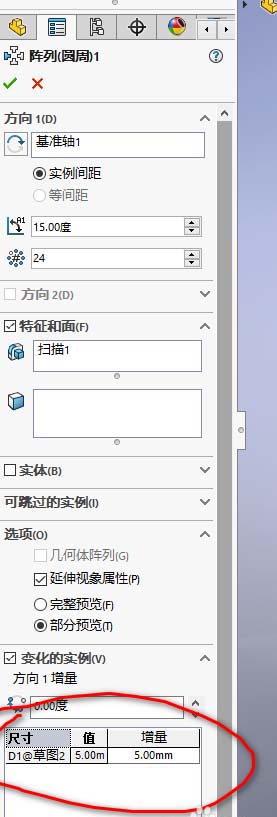

6、点击【PropertyManager】最下面的【变化的实例】点击扫描界面的圆直径尺寸。在【增量值输入5】

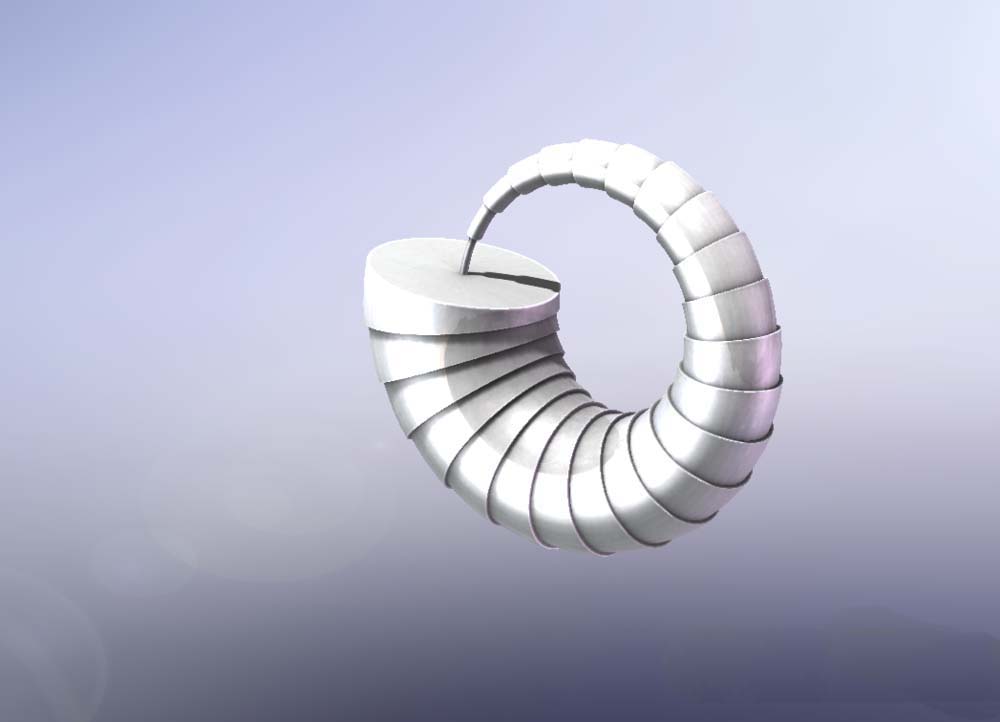

7、点击完成。生成变化的实例。还可以同时添加多个变化的尺寸。这个比例适合出初学者。
以上就是solidworks2019制作蝎子尾巴的教程，希望大家喜欢，请继续关注脚本之家。
