Proe5.0想要创建一个太极图，该怎么绘制呢？这不是在草图中画的，而是通过“填充”命令造就的，下面我们就来看看详细的教程。

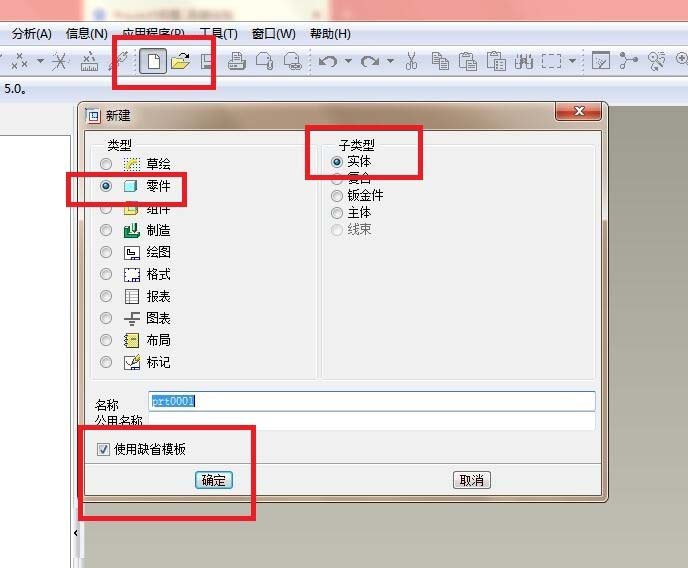

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件文件，为省时间，我们之间“使用缺省模板”。

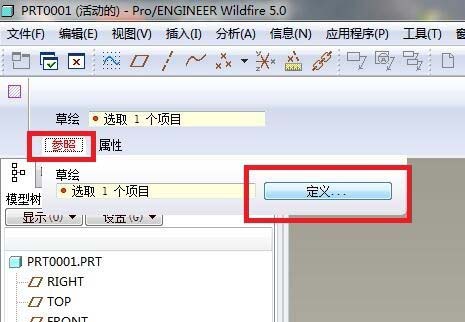

2、如下图所示，点击标题栏中的“编辑”，点击“填充”，点击“参照”，点击“定义”。一个一个来点。

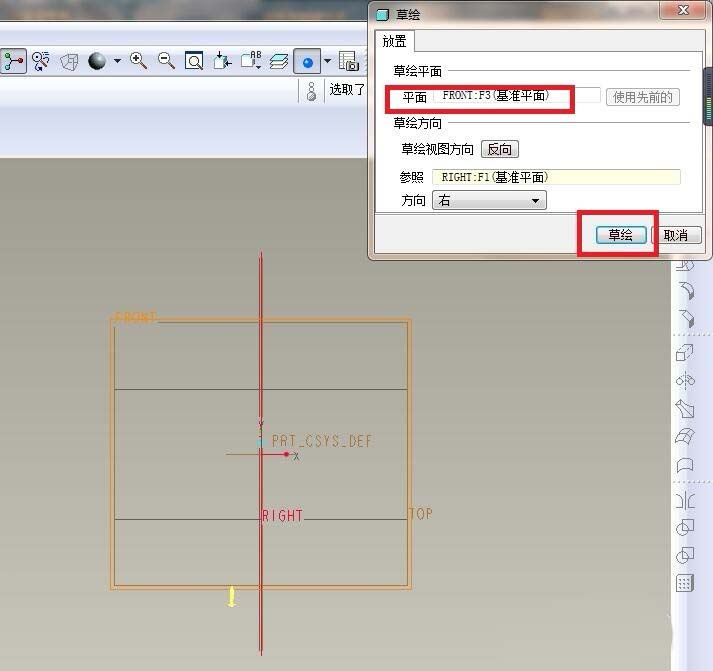

3、如下图所示，点击“FRONT面”，点击“草绘”。

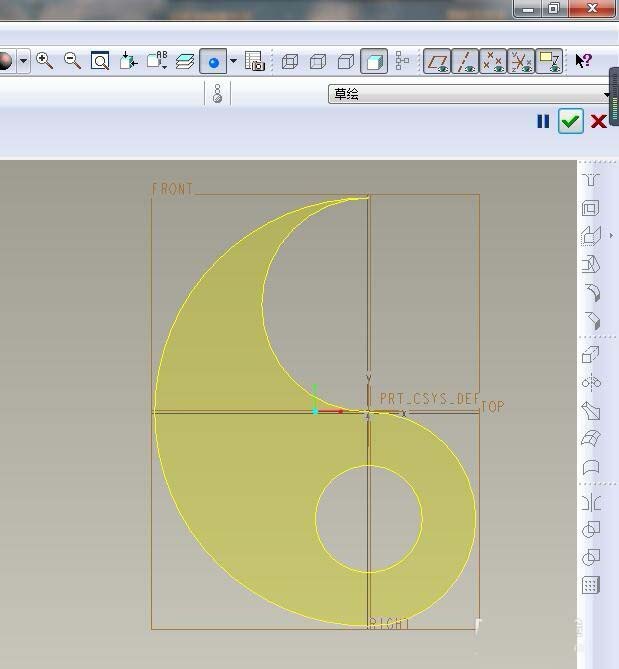

4、如下图所示，
1）画直径ø100的圆，裁剪掉一半，
2）画直径ø50的圆，标注尺寸，裁剪掉一半，
3）画直径ø50的圆，标注尺寸，裁剪掉一半，
4）画直径ø25的圆，标注尺寸，
5）√，完成并突出草绘。
如果不成功，则按照软件给出的提示进行操作，笔者这里是删掉多余的尺寸、约束。
5、如下图所示，退出草绘，之间点击软件右上角的√，完成一个平面的填充。

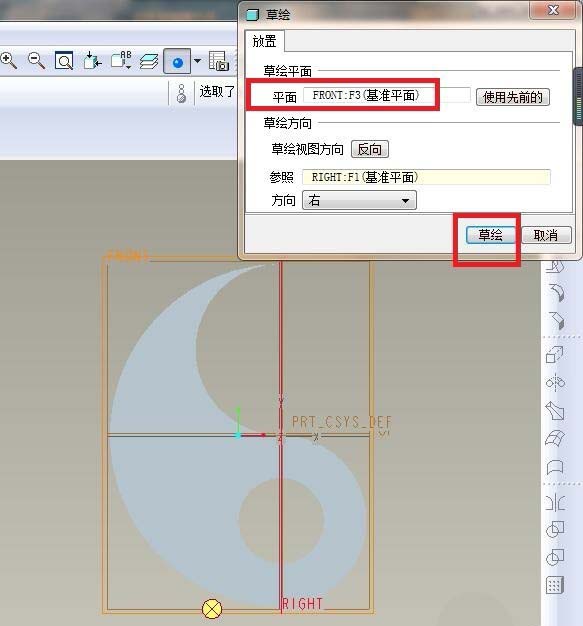

6、如下图所示，重复第2、第3步，点击“草绘”。

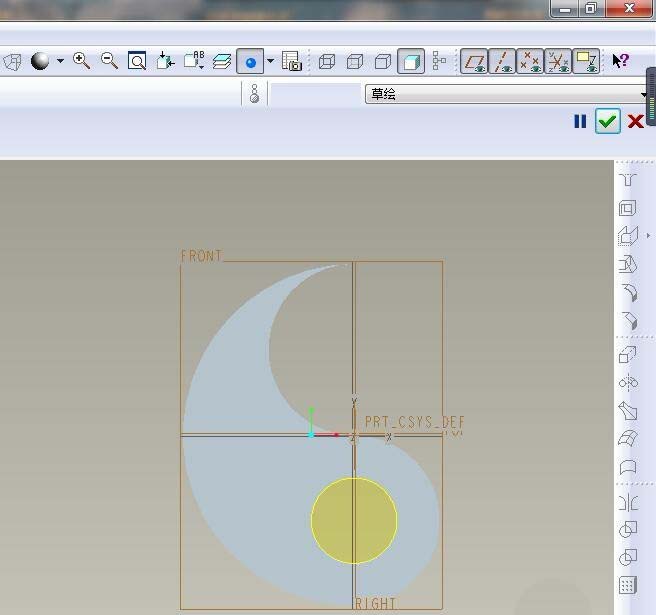

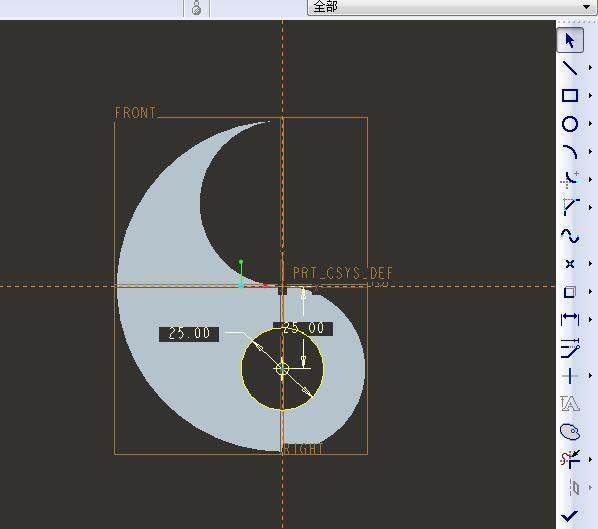

7、如下图所示，在纵轴上画一个圆，标注直径ø25，距离横轴25，√，完成并退出草绘。
8、如下图所示，有一个平面填充完成。

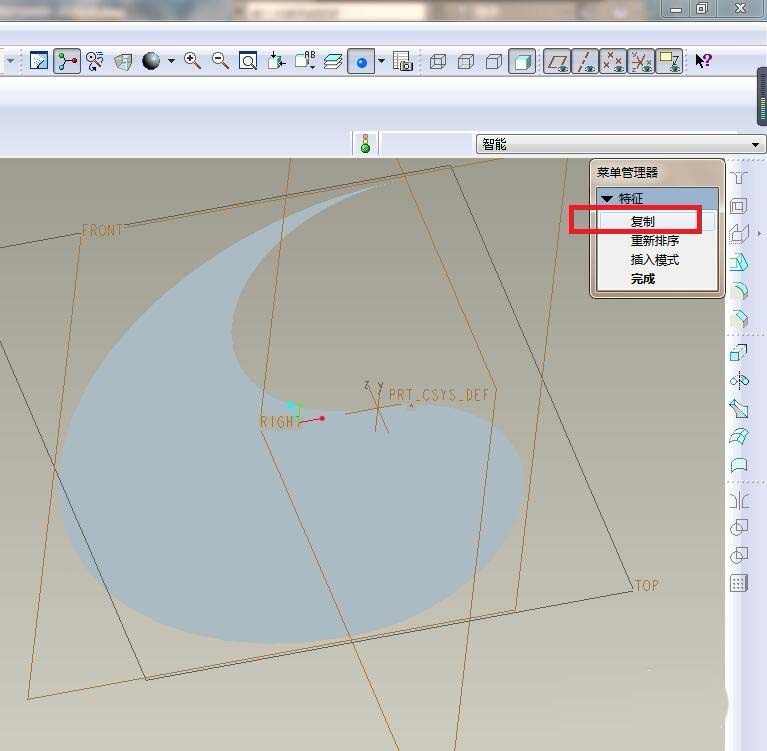

9、如下图所示，执行【编辑——特征操作】，然后软件右上角就出现了“菜单管理器”，我们点击其中的“复制”。

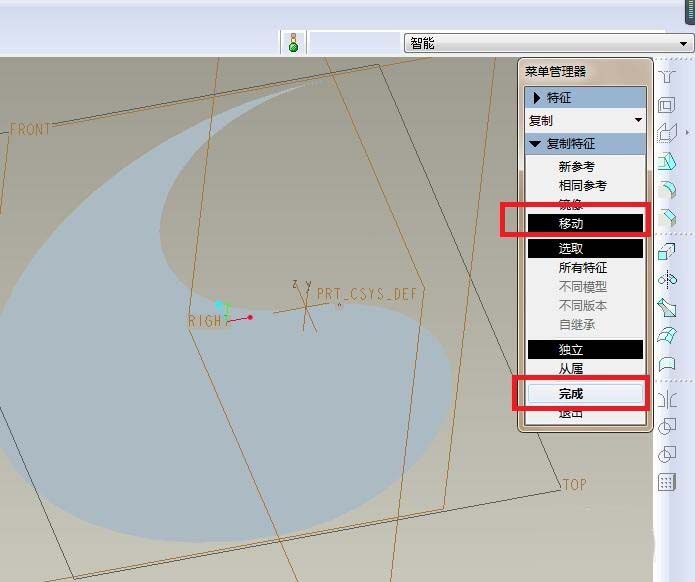

10、如下图所示，菜单管理器中点击“移动”，点击“完成”。

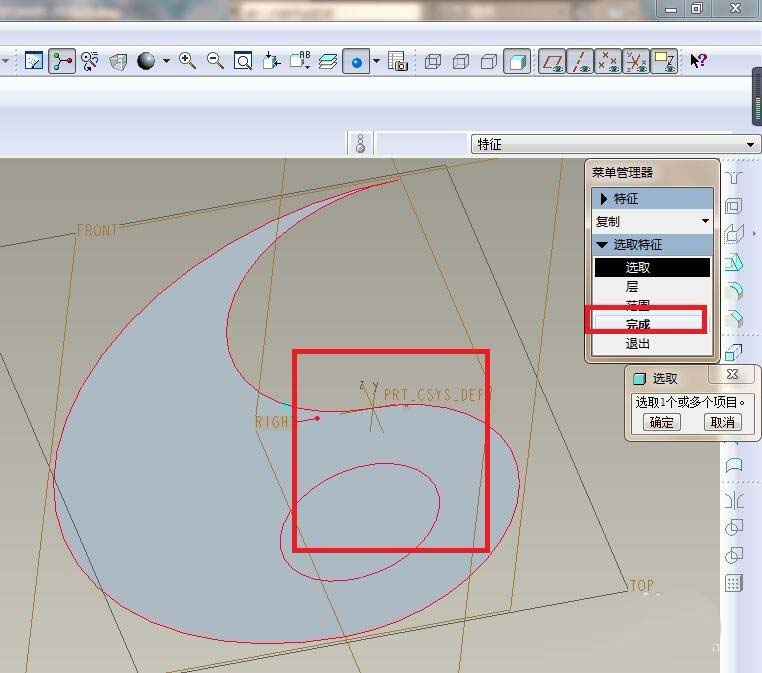

11、如下图所示，出现一个“选取”对话框，我们选择两个填充平面，然后点击菜单管理器中的“完成”。

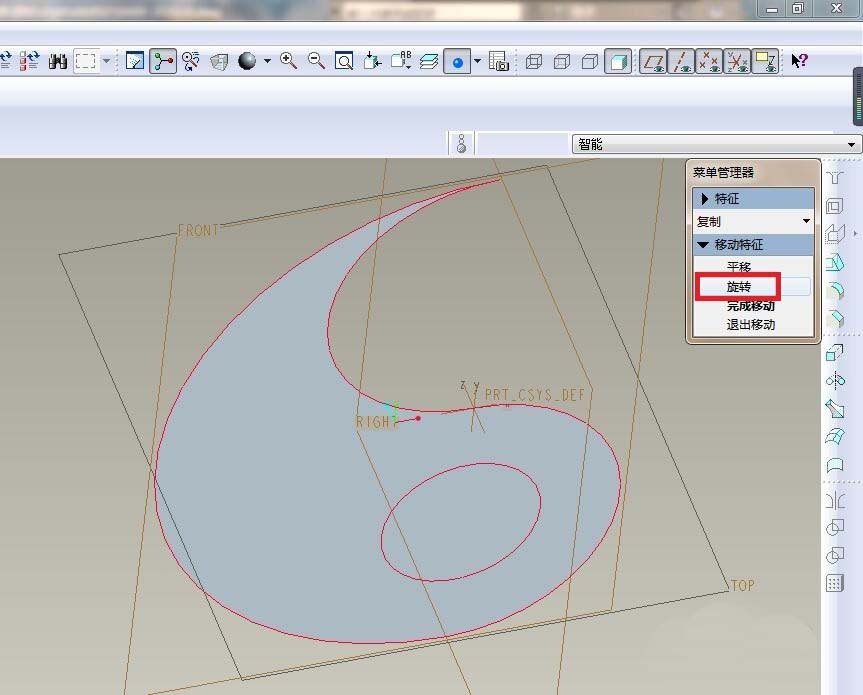

12、 如下图所示，点击菜单管理器中的“旋转”。

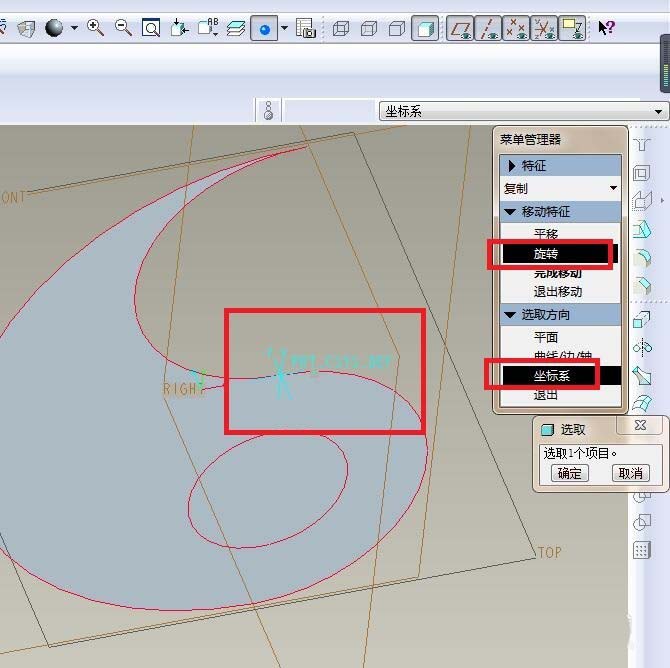

13、如下图所示，看着菜单管理器中的“旋转”，我们点击“坐标系”。

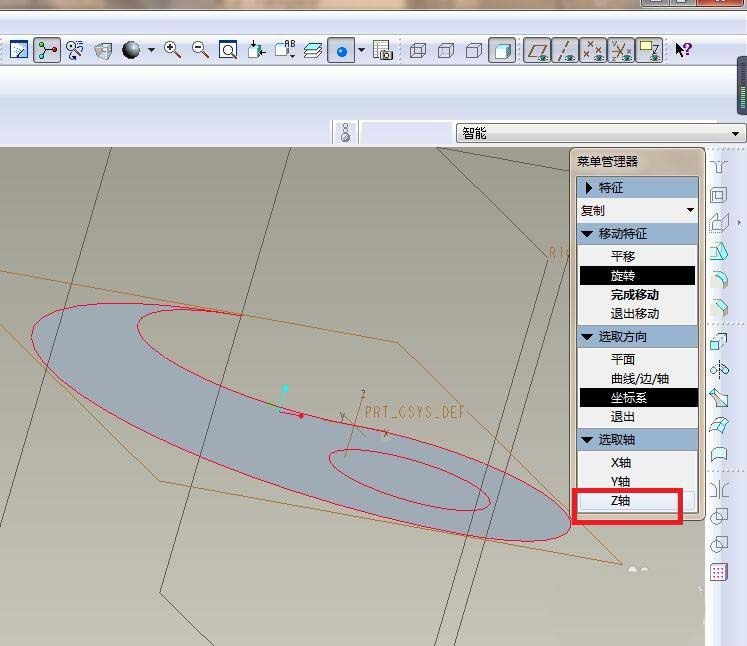

14、如下图所示，我们点击“Z轴”。

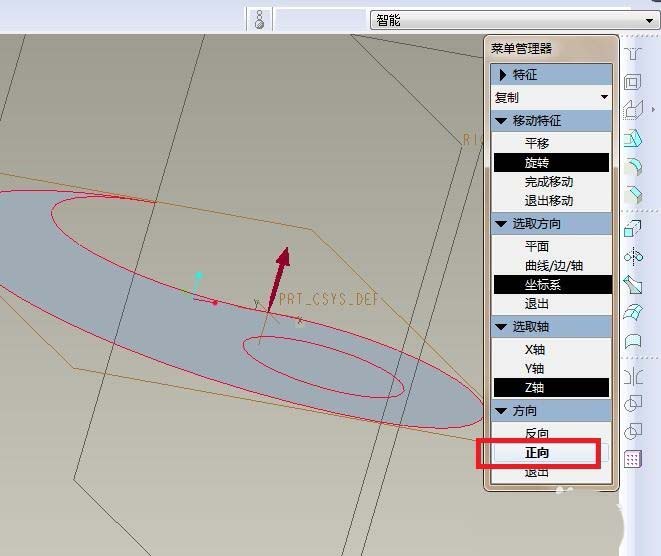

15、如下图所示，我们点击“正向”。

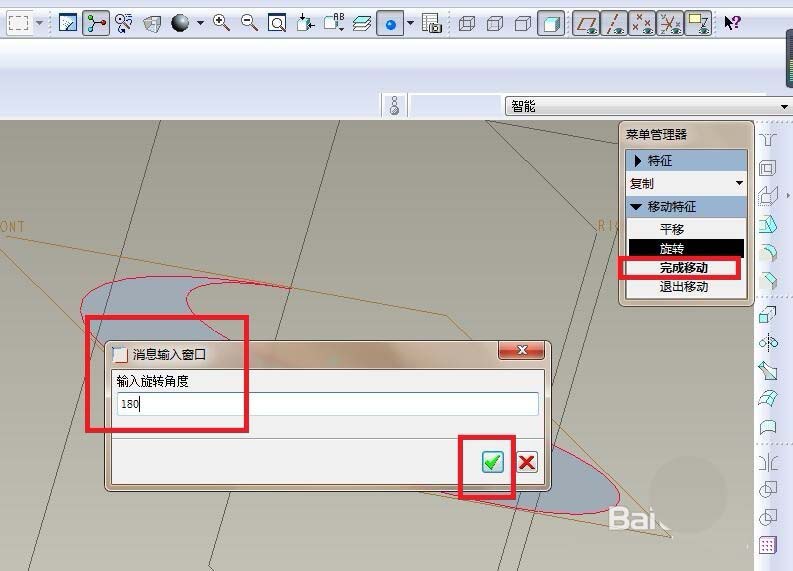

16、如下图所示，“消息输入窗口”我们输入180，然后点击右边的√，然后点击菜单管理器中的“完成移动”，顺序不能弄反了，否则没用。
17、如下图所示，菜单管理器中点击“完成”。

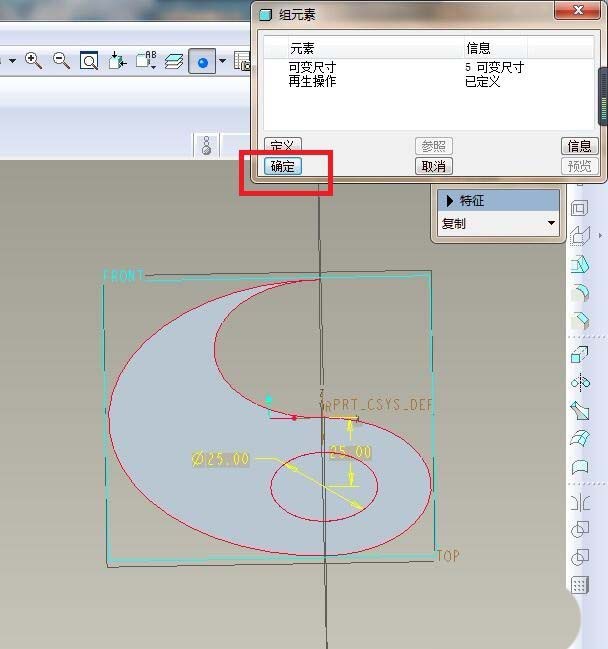

18、如下图所示，“组元素”对话框左下角点击“确定”。

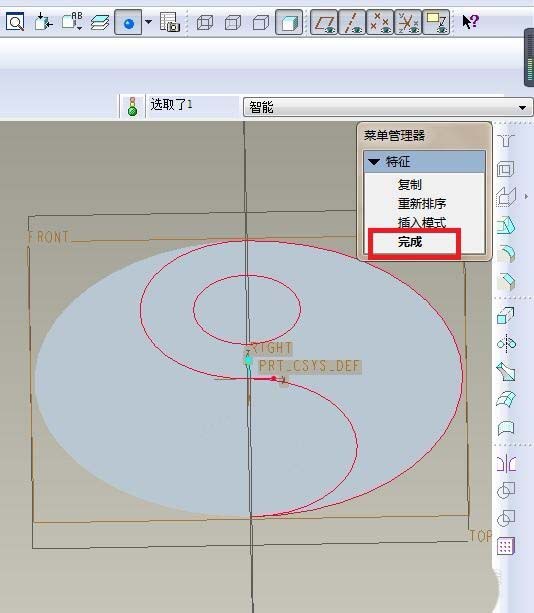

19、如下图所示，点击菜单管理器中的“完成”。
20、如下图所示，工具栏中选定颜色，利用“鼠标左键+Ctrl”选择两个填充平面，见下图，“选取”对话框中点击“确定”。
21、如下图所示，重复第20步操作，指定另外两个填充平面。
22、如下图所示，将基准面、基准轴、坐标系等全部隐藏，就只剩下一个太极图在工作区域了。
以上就是Pro/e5.0创建一个太极图的教程，希望大家喜欢，请继续关注脚本之家。
