UG钣金模式中可通过凹坑与法向开孔命令得到相应效果，该怎么创建挂片五金件呢？下面我们就来看看详细的教程。

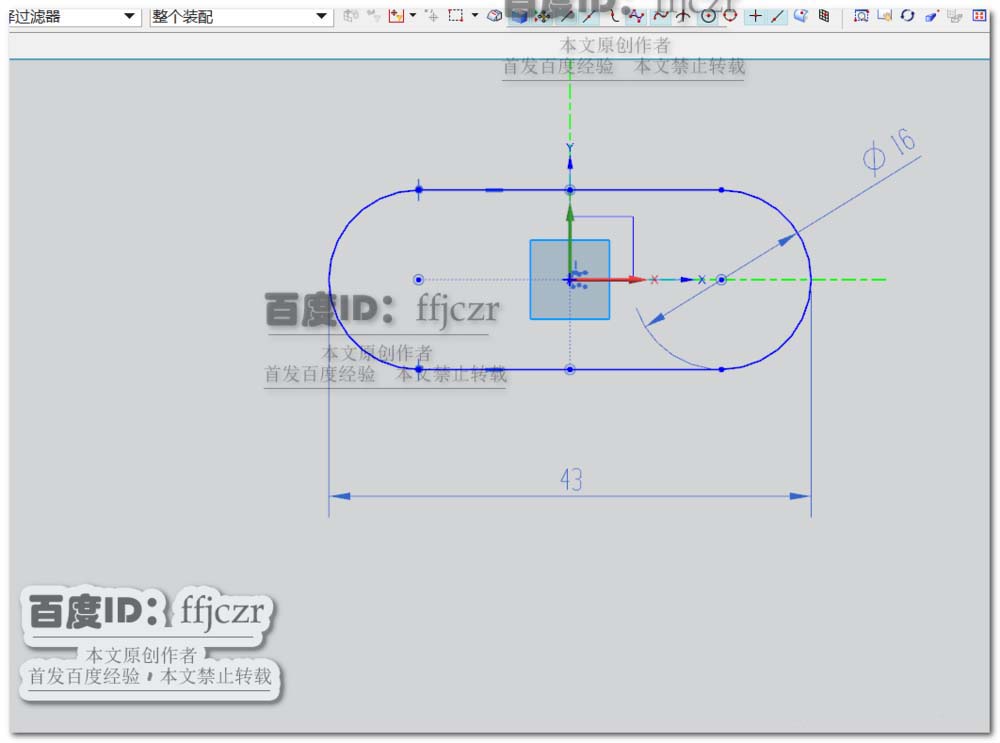

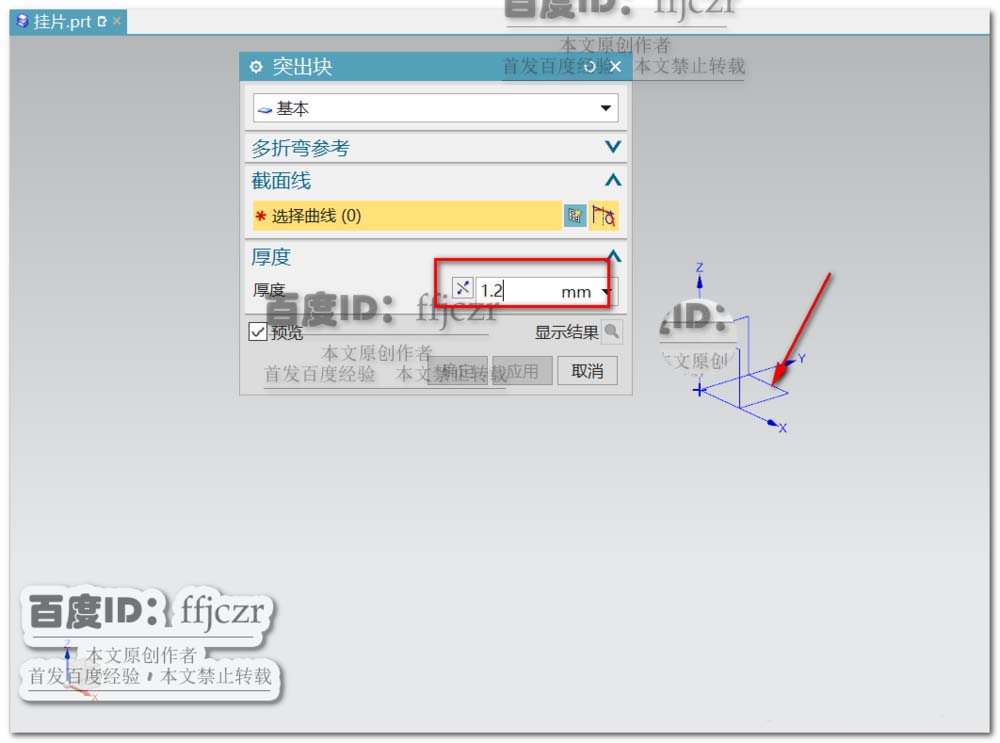

1、选择创建突出块，在其对话框中将厚度更改为1.2；以XY面为草绘平面，在草绘中用轮廓线绘出封闭的多边形线框，两端圆弧半径相等且圆心在X轴上，直径为16，最大距离为43.

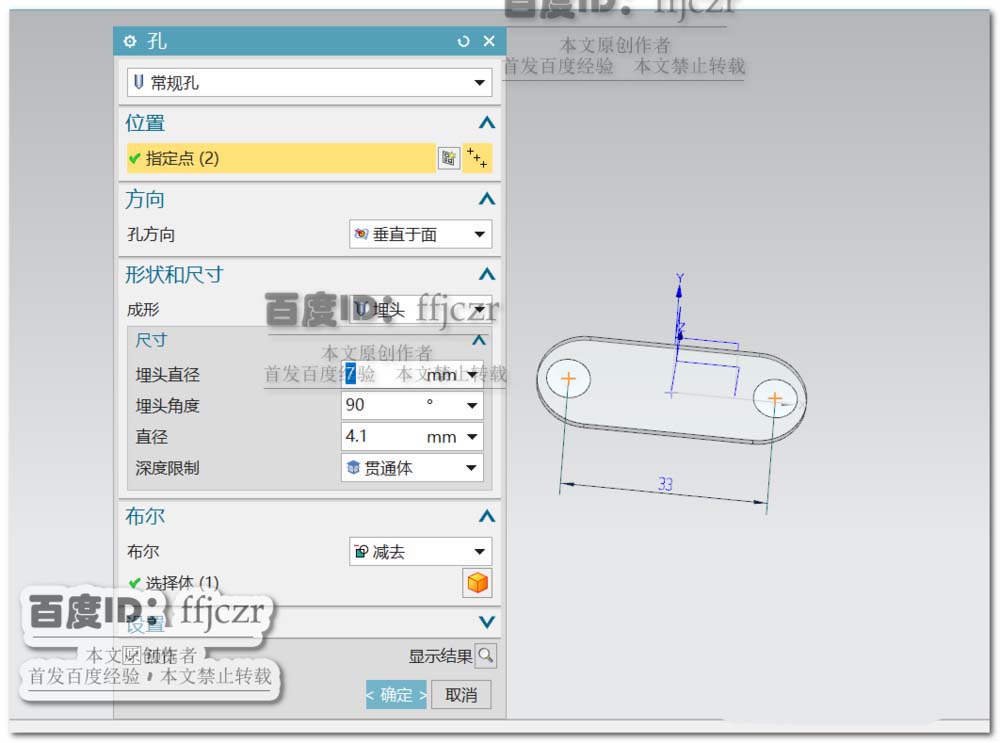

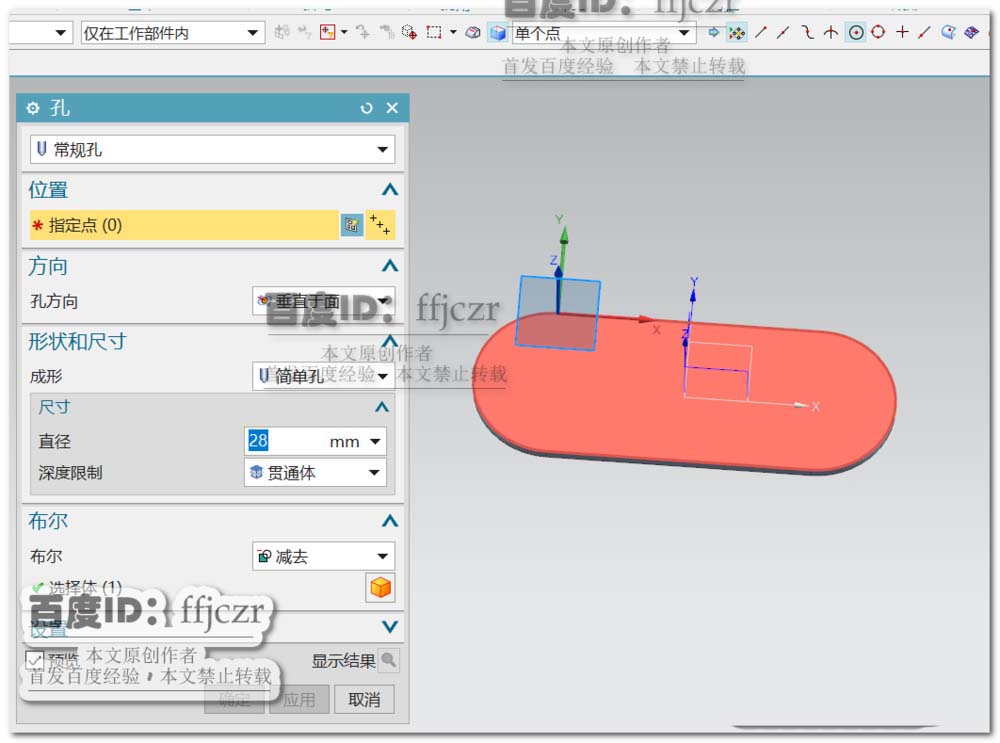

2、创建开孔，以突出块上表面为草绘平面，在草绘中创建二个定点，点在X轴上且对称于Y轴，两点间距为33。确定草绘定位点后，回到开孔对话框，选用成形为埋头，埋头直径为7，埋头角度为90。

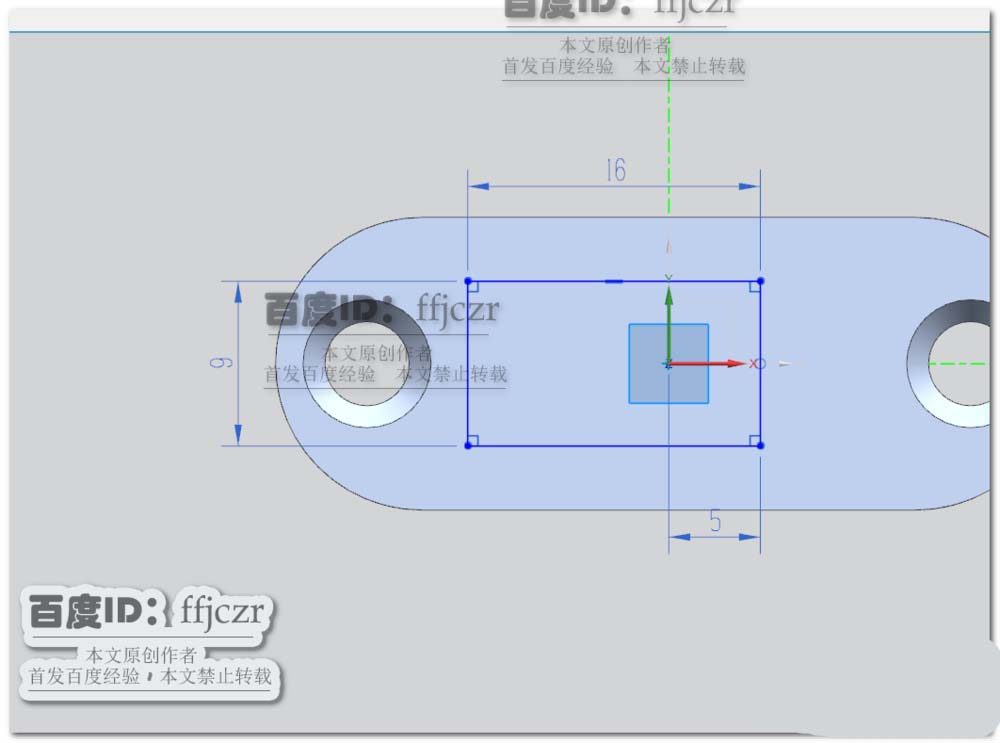

3、使用凹坑命令，以突出块的上表面为草绘平面；在草绘中绘出长为16，宽为9的矩形；矩形的宽平分于X轴，且右侧宽边与Y轴的距离为5.如图所示。

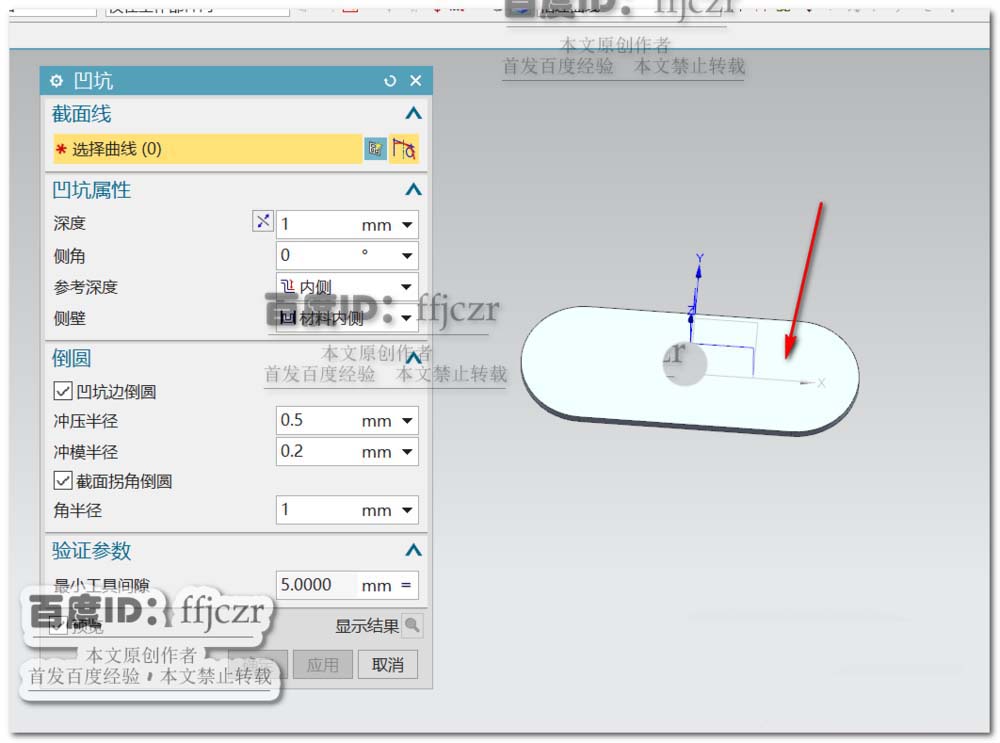

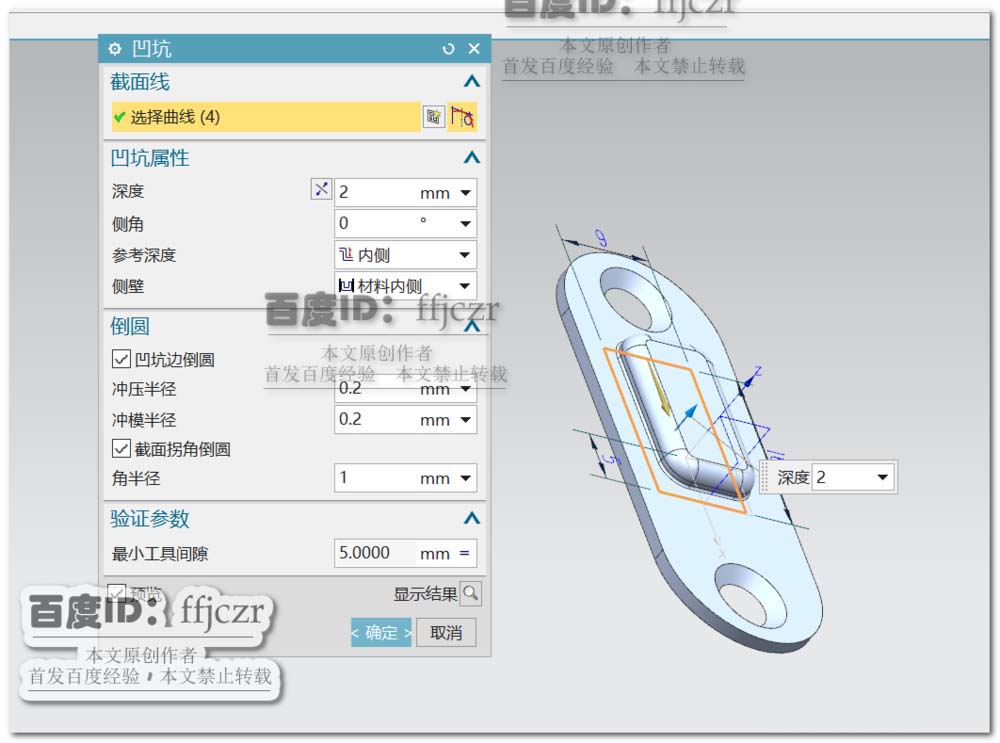

4、回到凹坑对话框，深度为2，勾选凹坑边倒圆，冲压半径为0.2，冲模半径为0.2，勾选截面拐角倒圆，角半径为1.

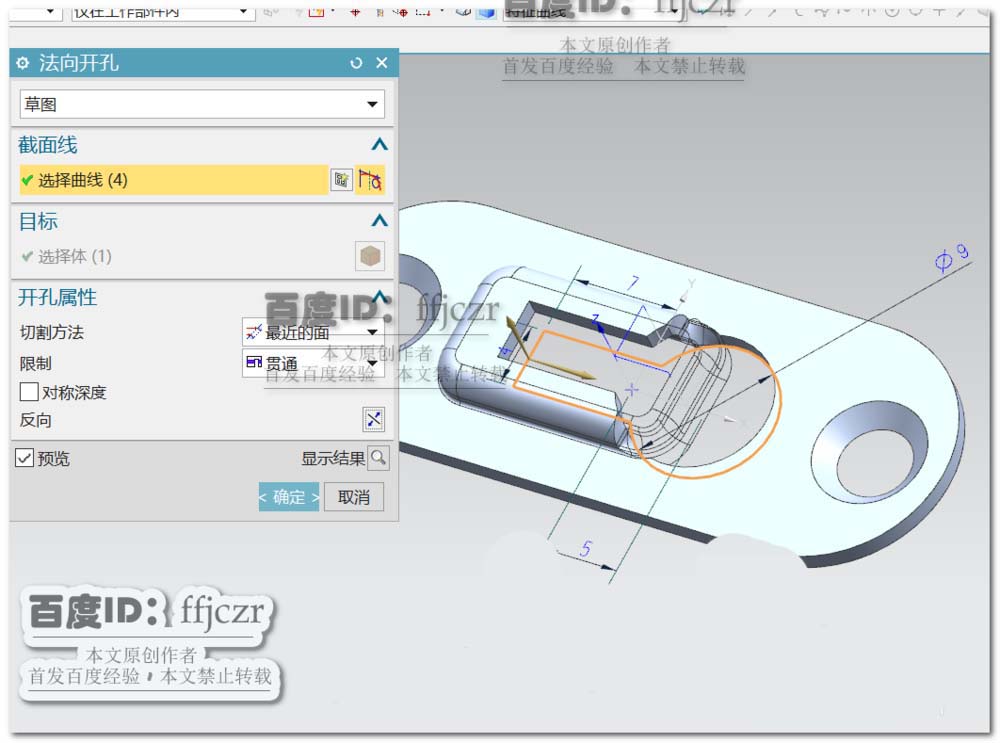

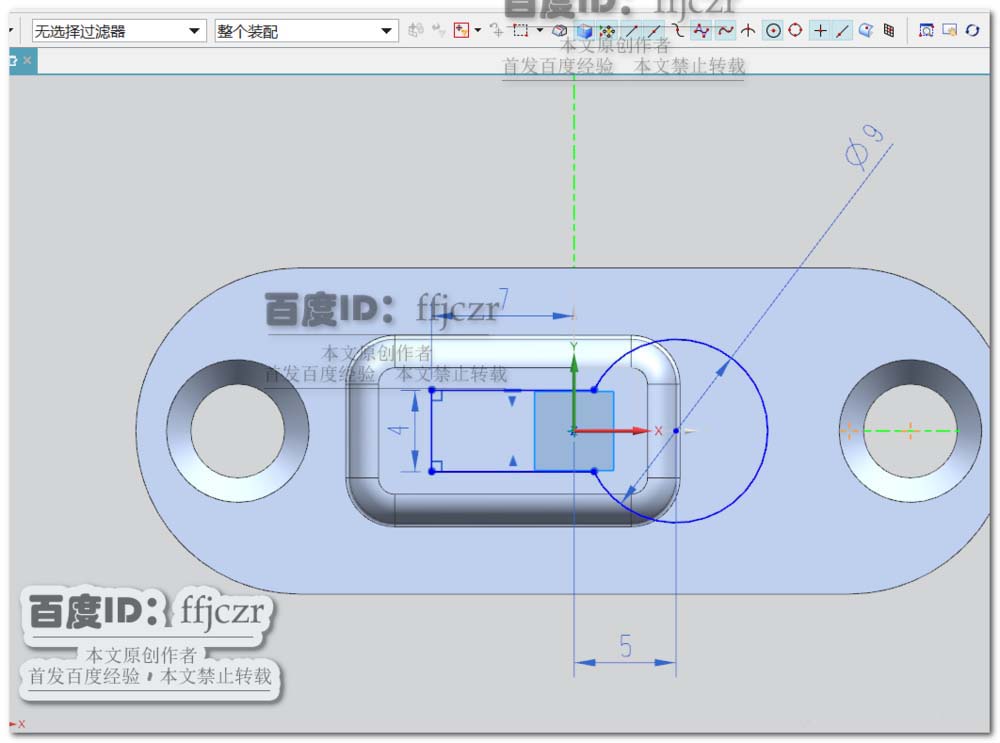

5、选用法向开孔命令，以突出块的上表面为草绘平面；在草绘中以X轴为对称轴绘出一矩形与圆形相交的轮廓线。数值如图所示。确定后即可得开开孔的效果。

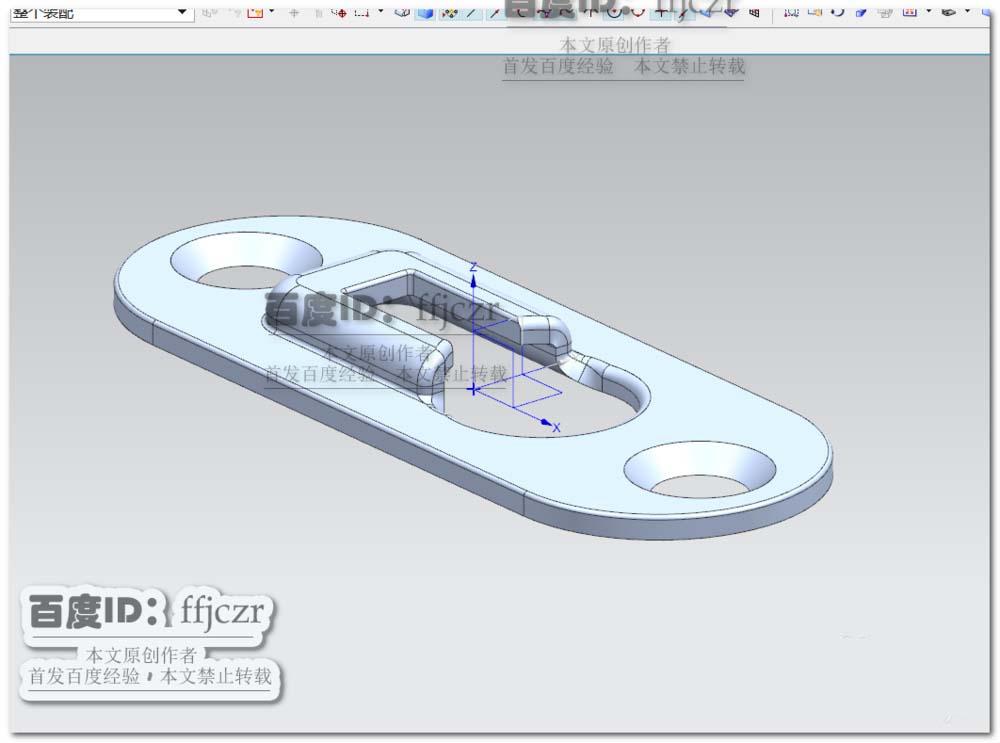

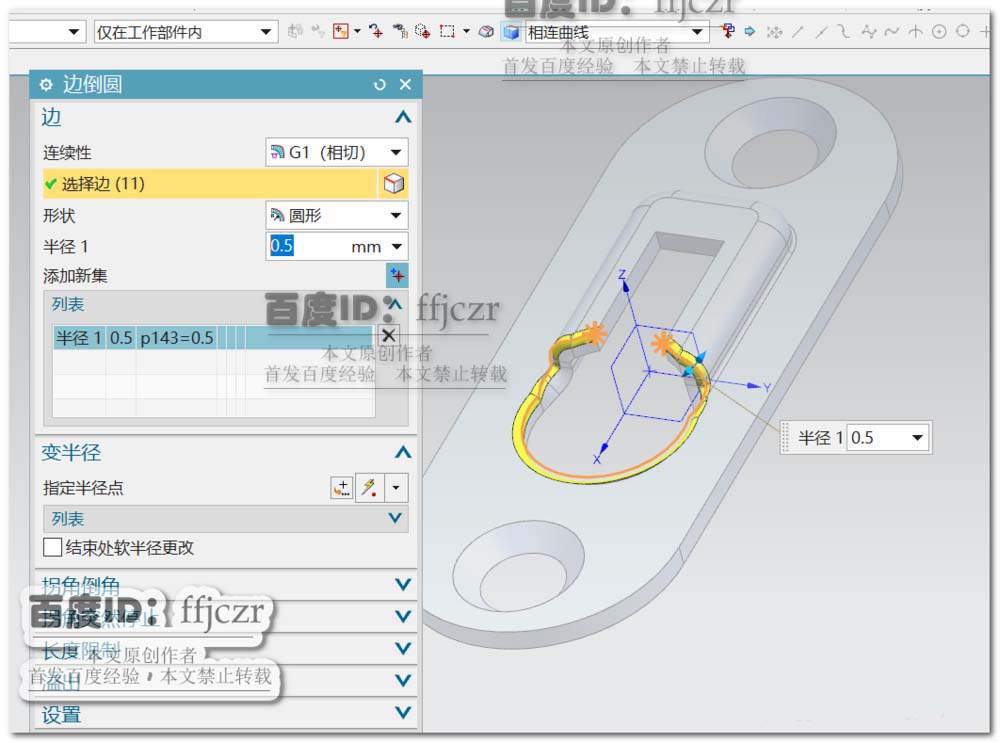

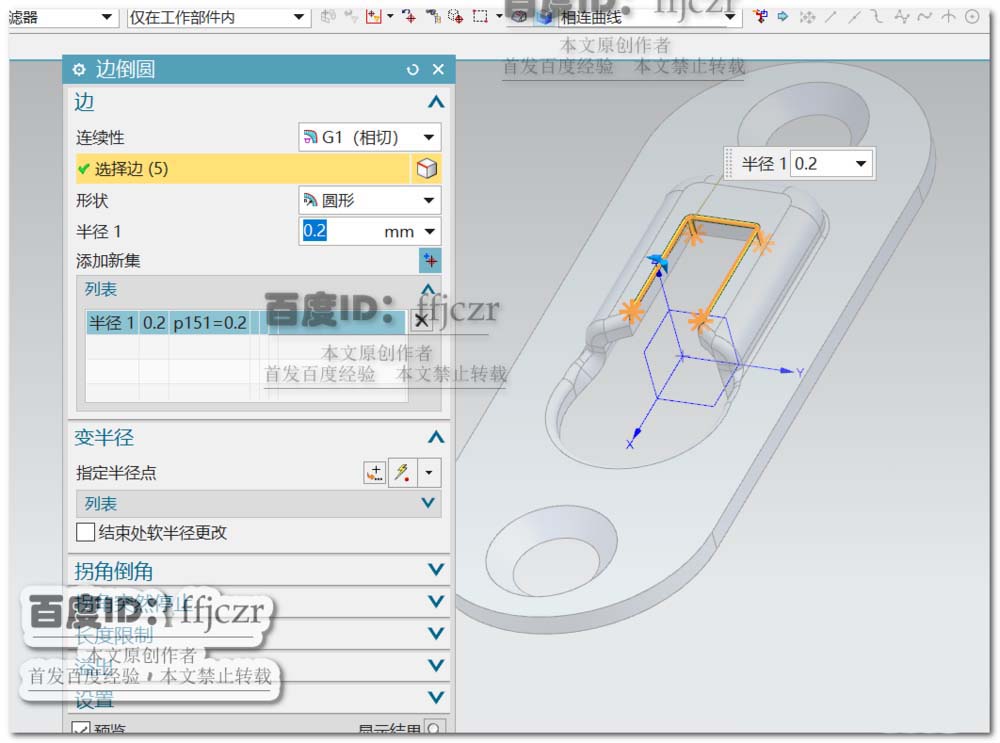

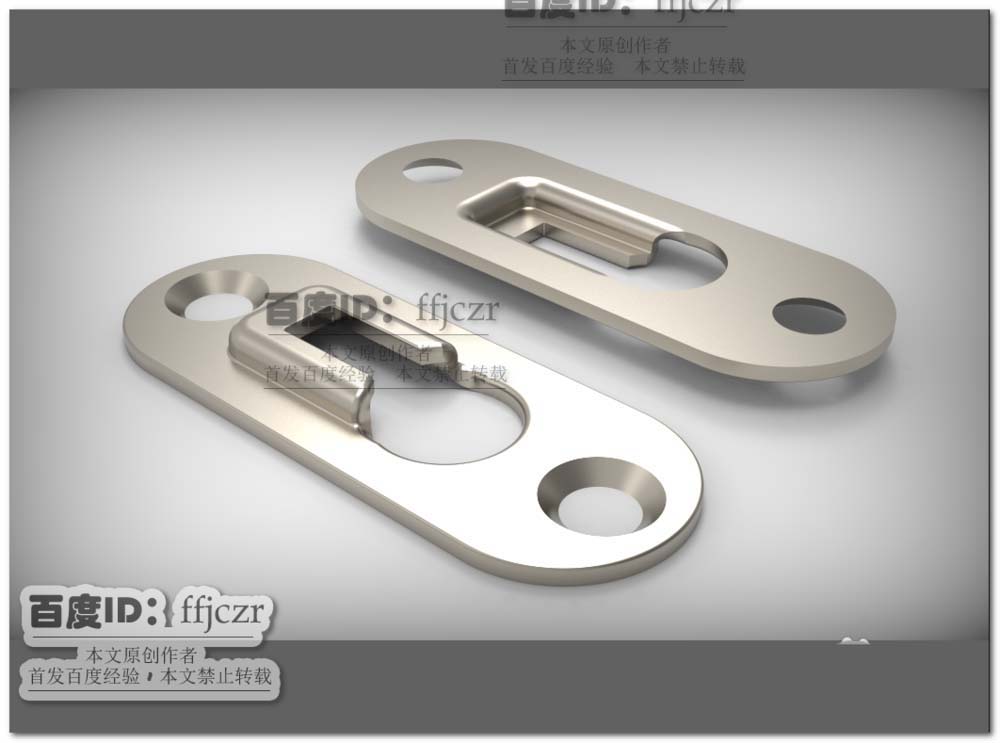

6、对五金件锐边的处理。转到建模模式，选用其中的倒圆角，对法向开孔与凹坑产生的相交锐边处倒半径为0.5的圆角，凹坑内部开孔处倒半径为0.2的圆角。挂片五金件模型创建完成。
