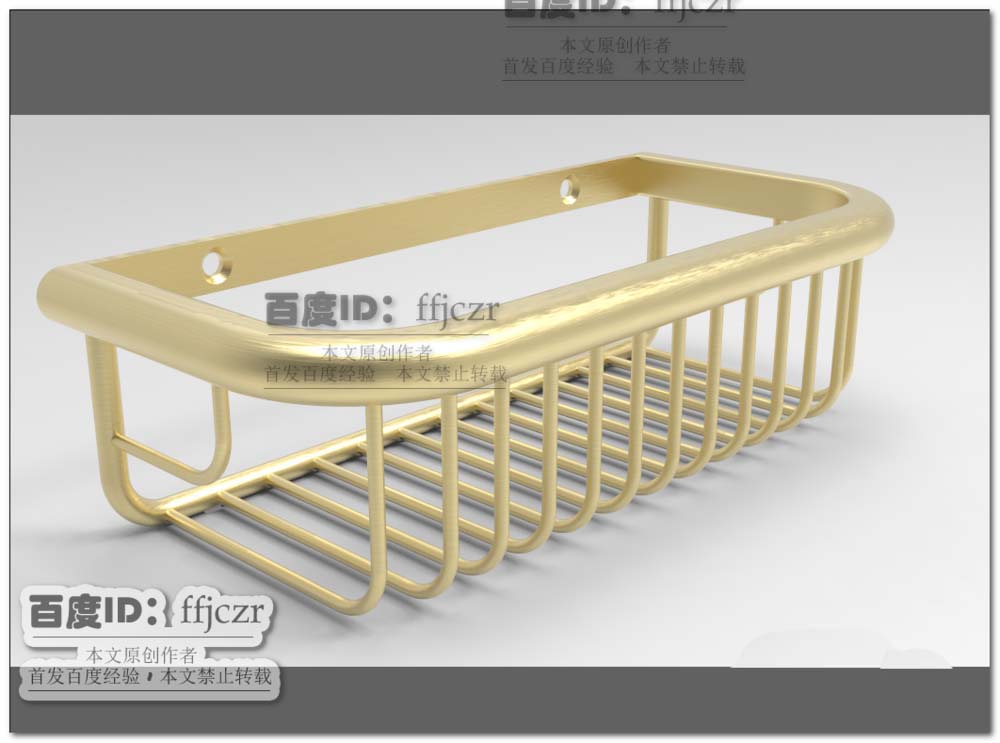

UG12.0想要创建置物篮，置物篮模型大部分由管道组成。该怎么创建呢？下面我们就来看看详细的教程。

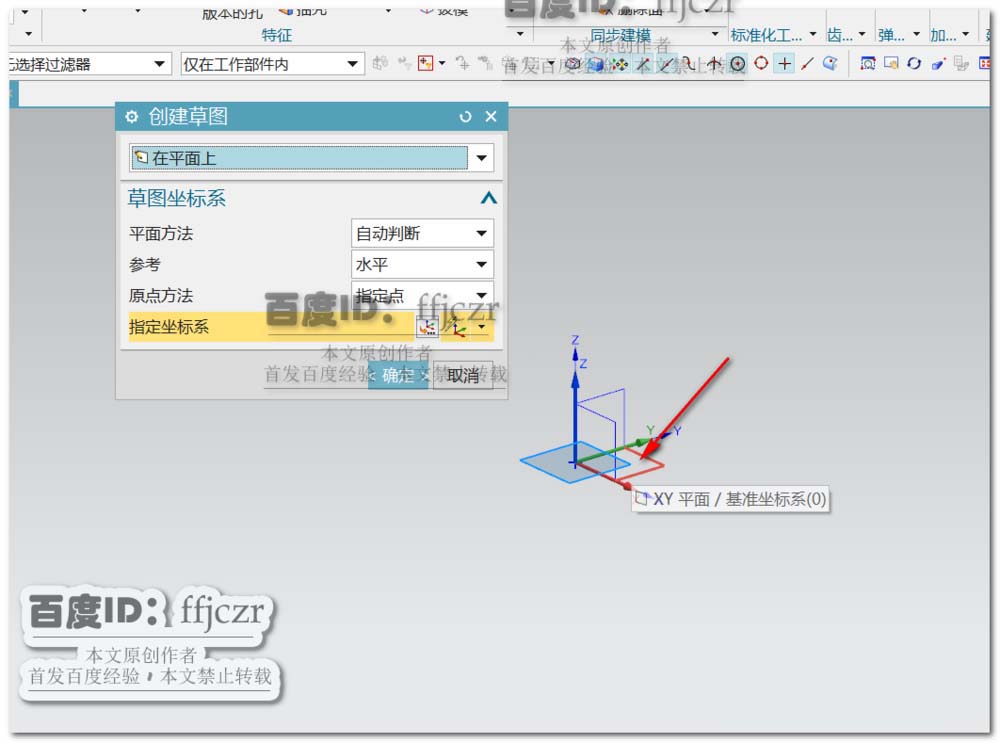

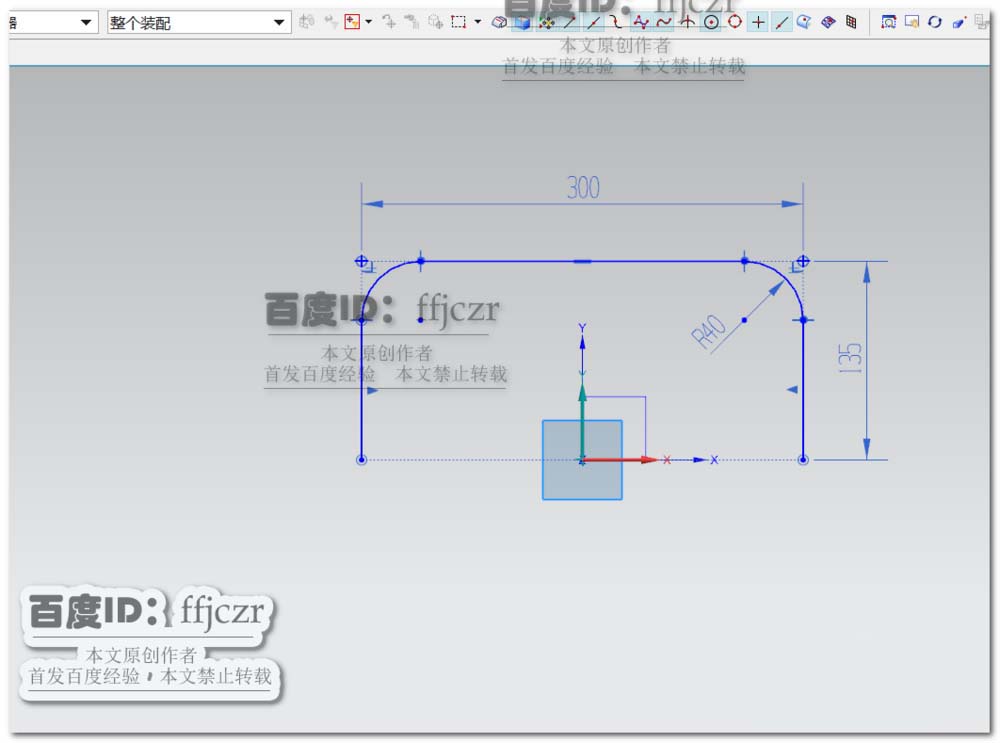

1、创建草图， 以XY面作为草绘平面，在草绘中用轮廓线命令，绘出如图所示的轮廓线；其中线的两端点在X轴上，且对称于Y轴；两点间距为300，高为135，两边倒角相等，半径为40.

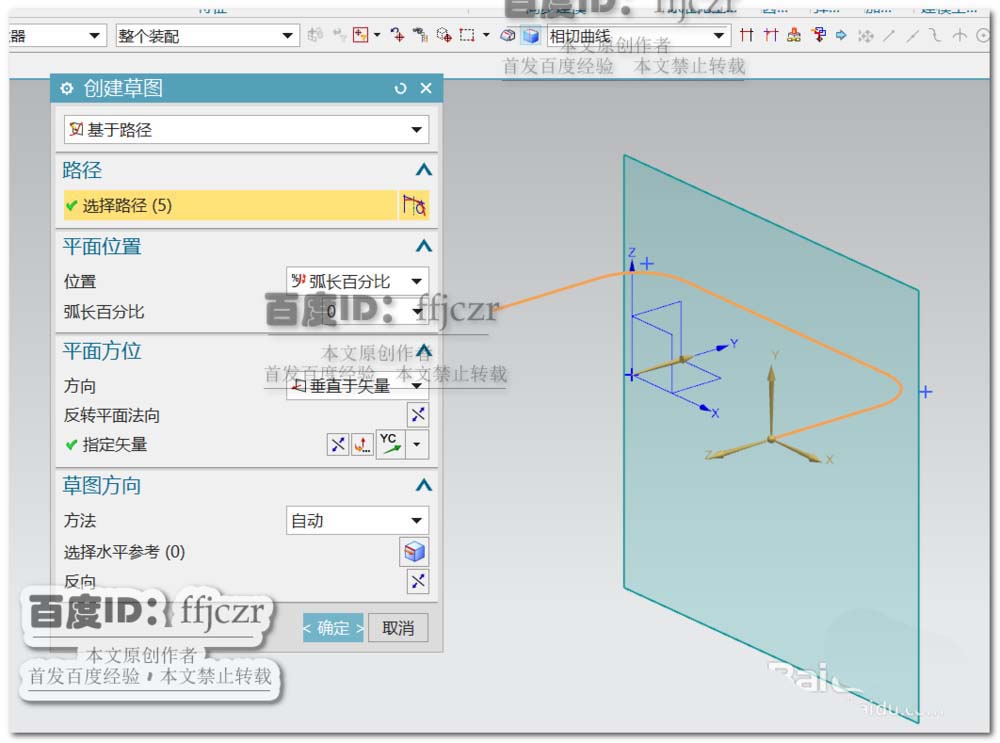

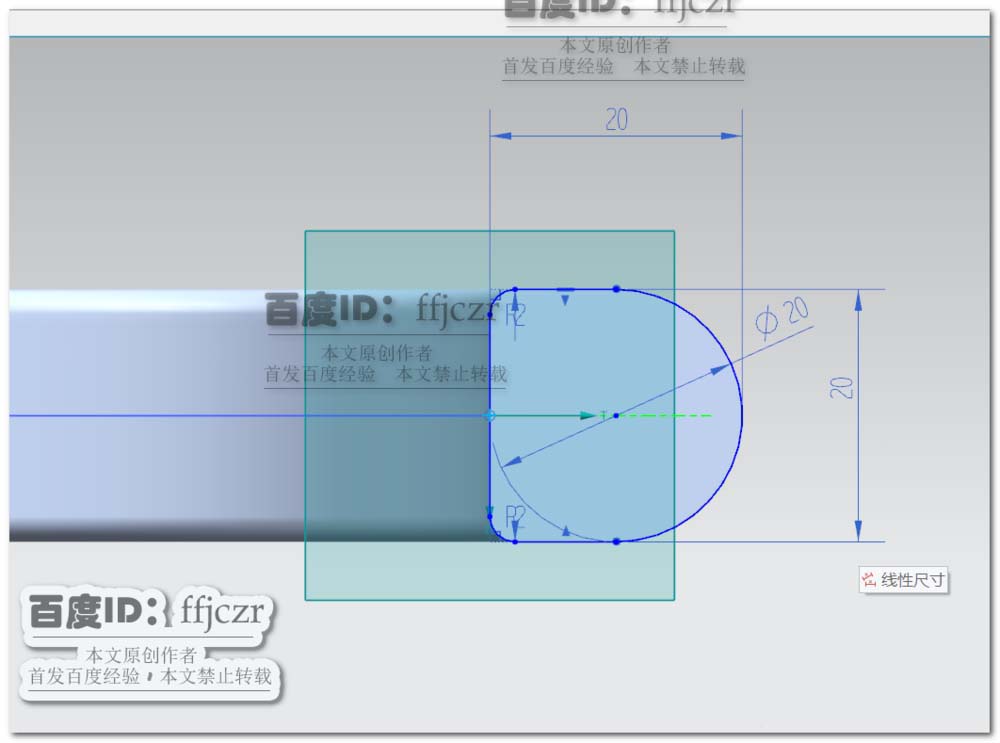

2、选择创建基于路径的草图，路径为上步的草图，平面位置用弧长百分比，值为0；垂直于矢量为Y轴。在草绘绘长为20的正方形，正方形的左边与Y轴共线，且上下两边对称于横轴，右侧边倒完全圆角，其余两角倒半径为2的圆角。

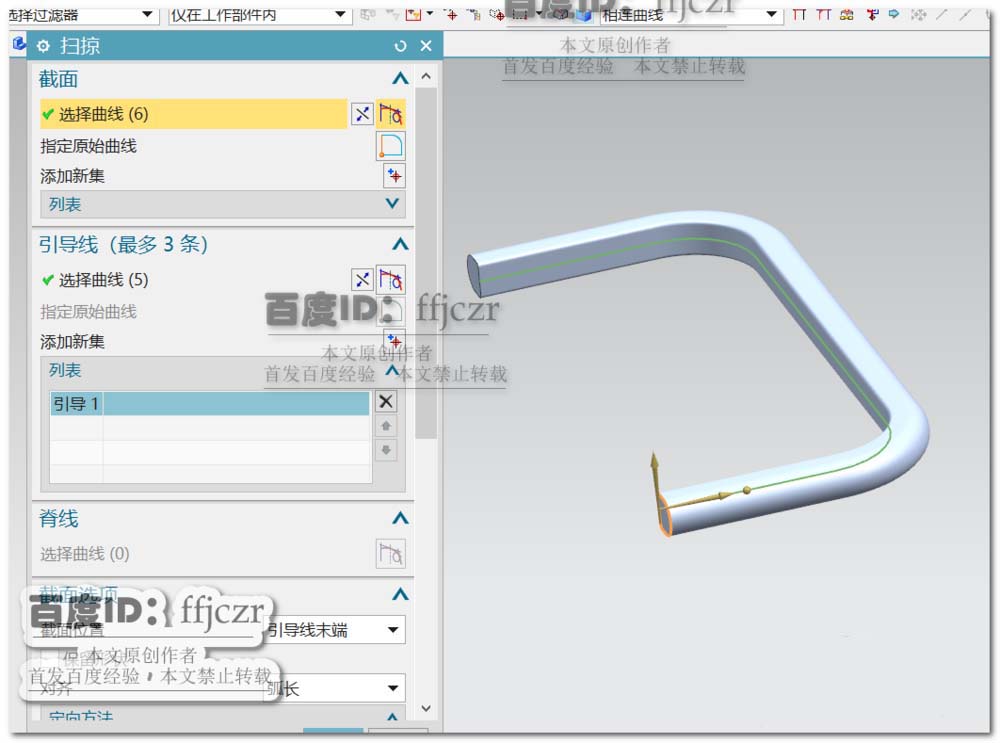

3、选用扫掠命令，截面线为上步绘得的草图，引导线为第一步绘得的草图。

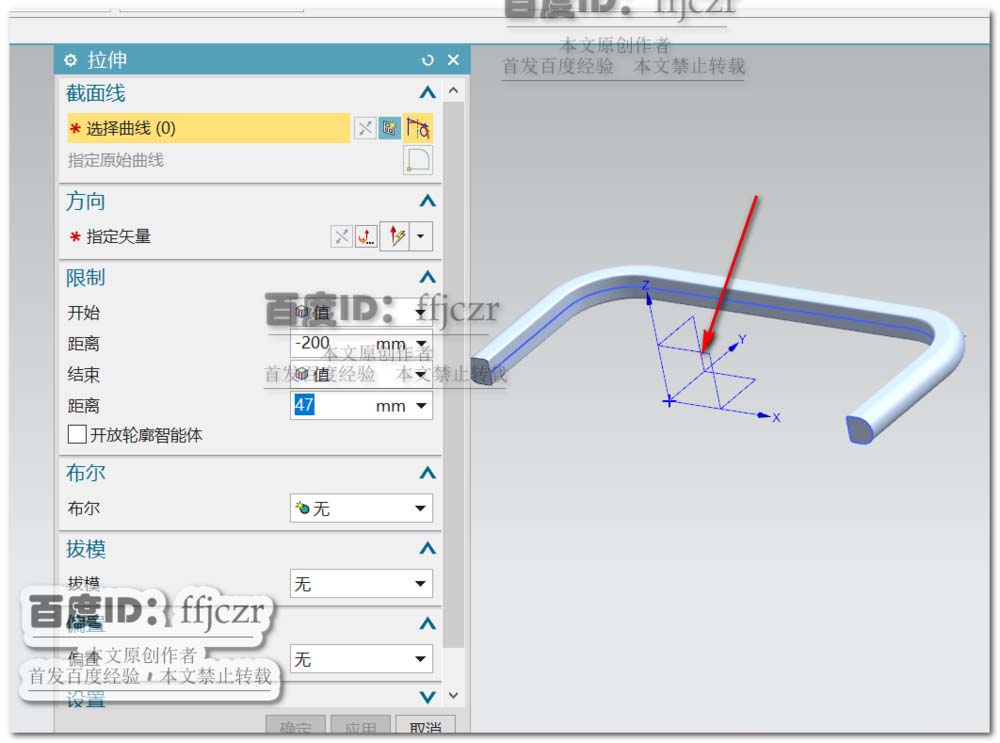

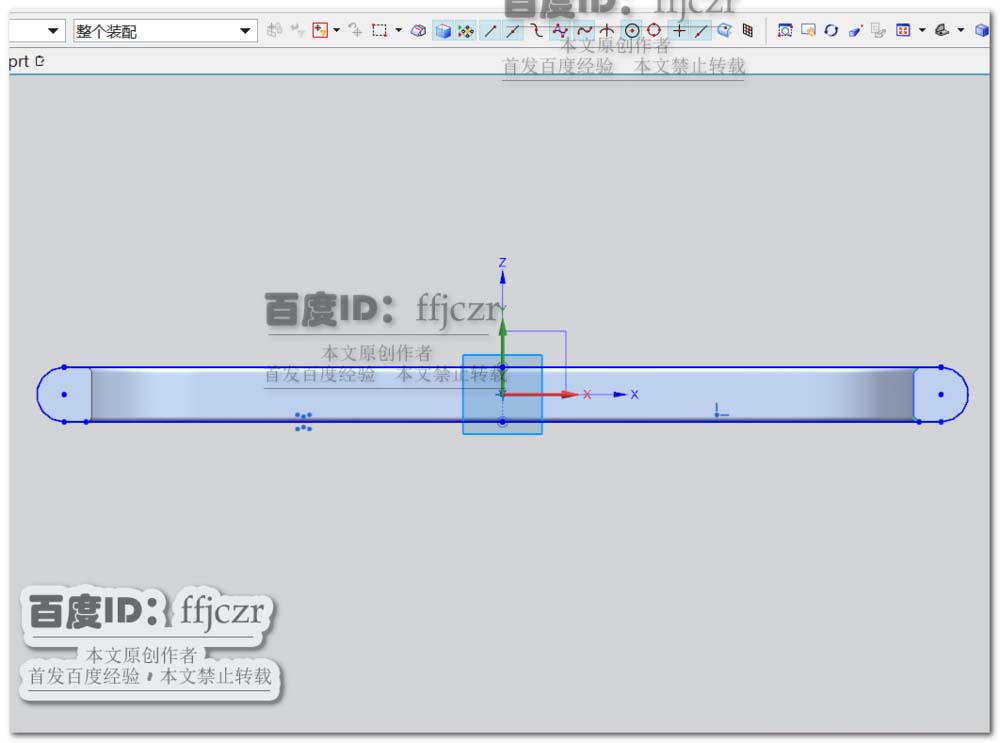

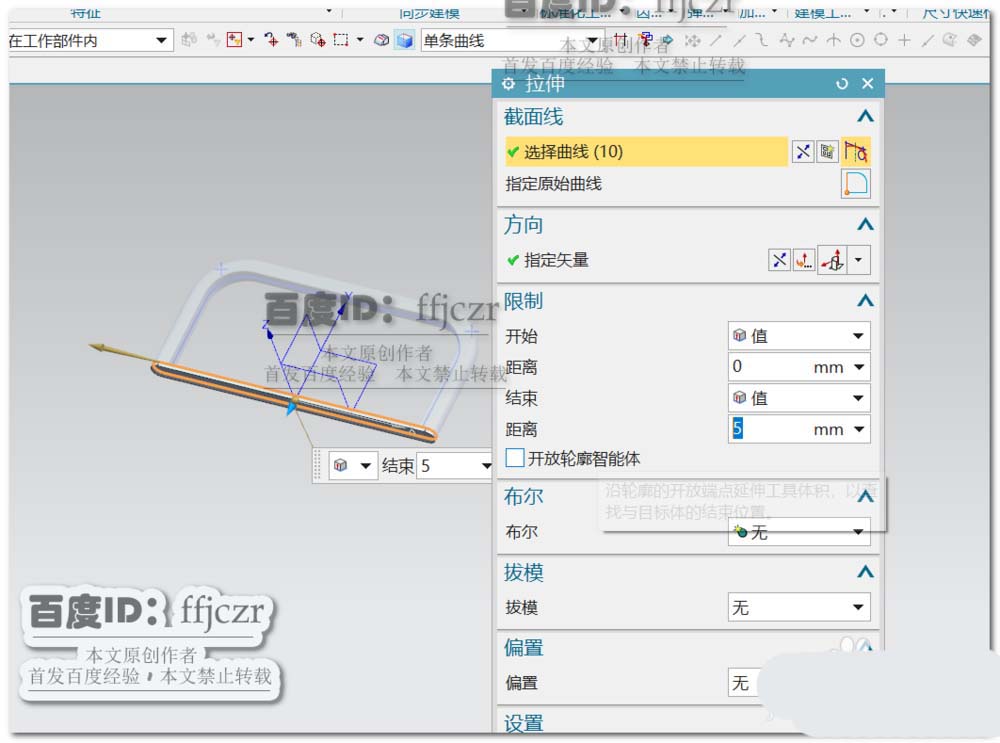

4、选用拉伸命令，以XZ面为草绘平面，在草绘中，选用投影曲线命令，对两端的圆弧面进行投影；将得到的投影线用直线进行连接。如图所示，得到本次拉伸截面线。回到拉伸对话框，将其拉伸值更改为5，向外拉伸。

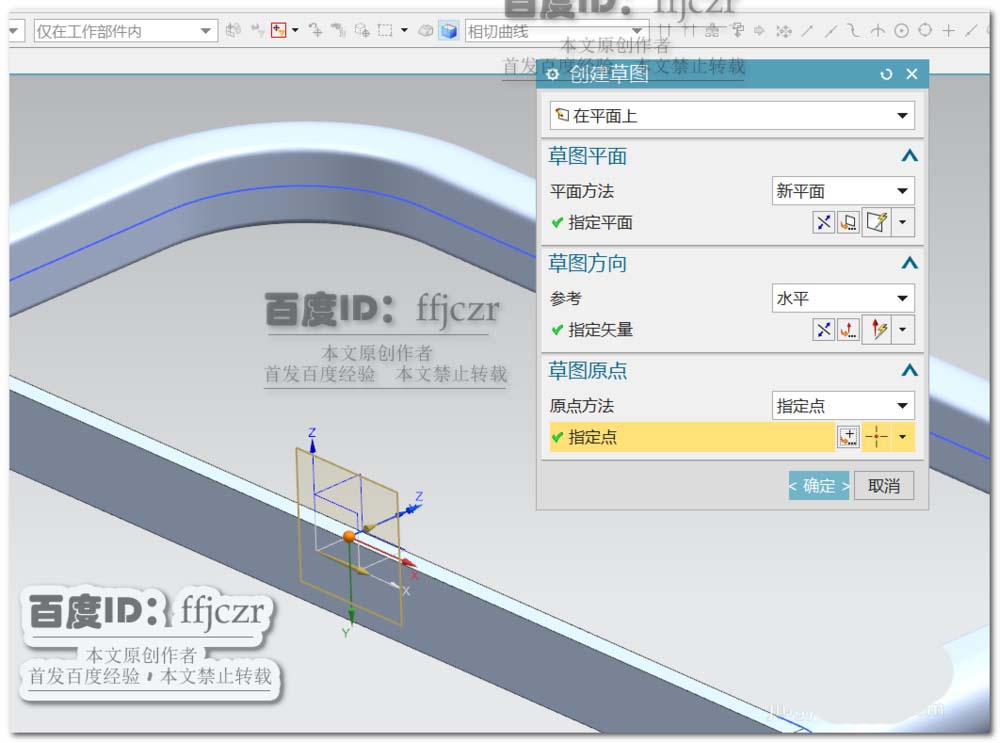

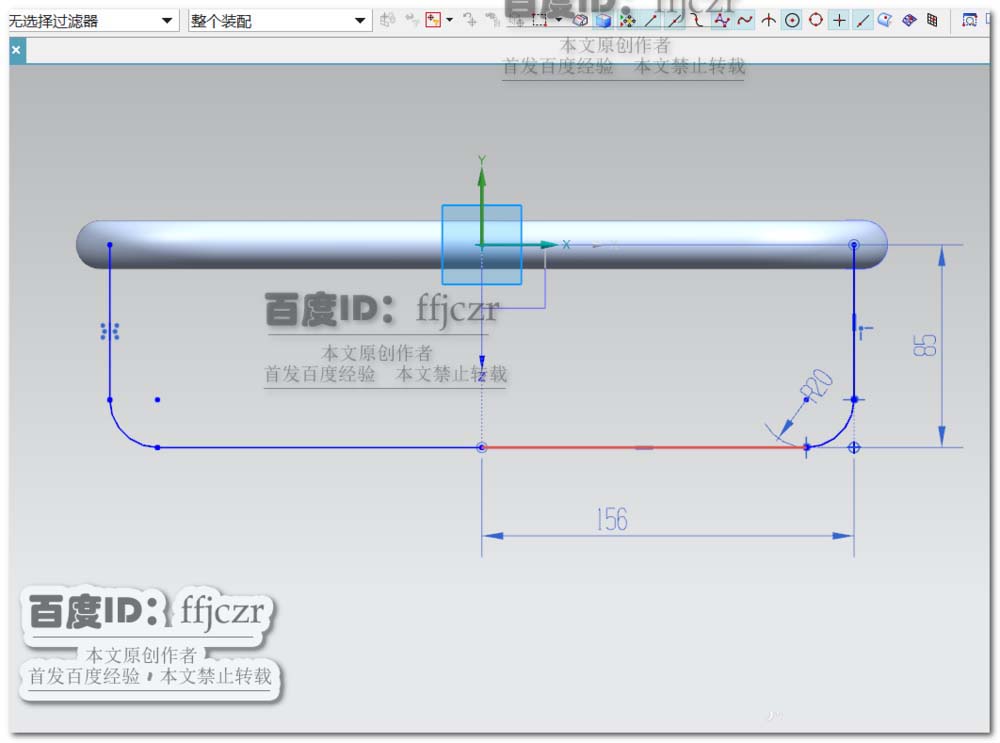

5、创建草图，以XY面向内距离10CM的面作为本次的草绘平面。在草绘中坐标的第四象限上绘一长为156的水平线，该线距离X轴为85，左端点在Y轴上，右端点与垂直于线的竖线端点重合；两线相交处倒半径为20的圆角。通过Y轴将所绘曲线镜像到另一边，得到完整的截面线。

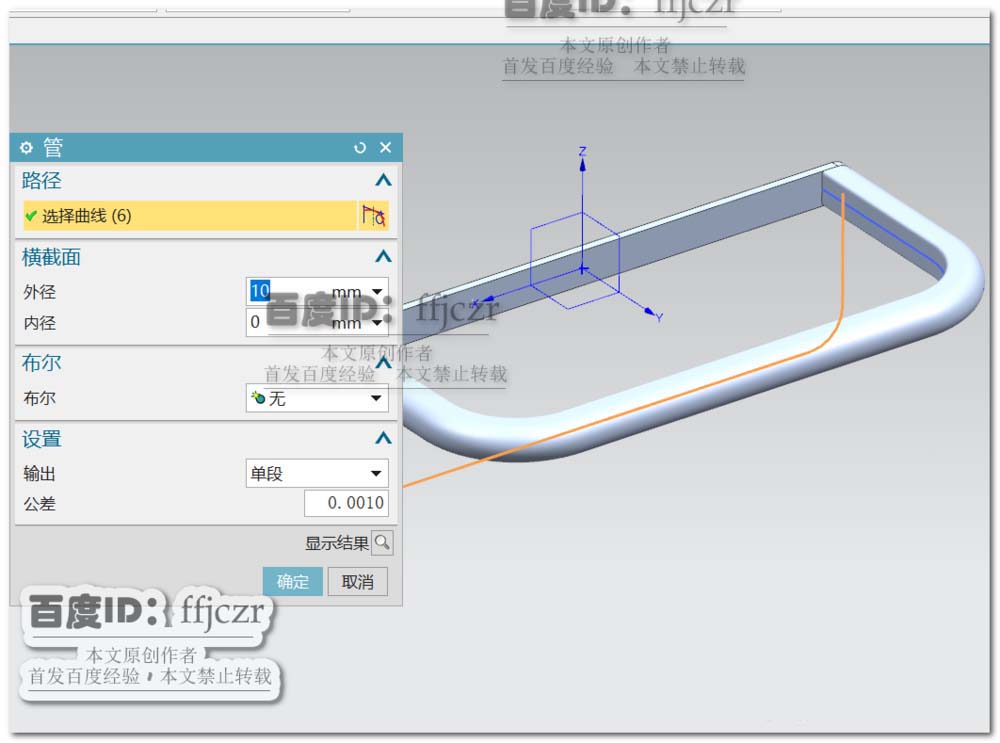

回到建模模式，选用管命令，路径为本次草绘所得的草图。外径为10，内径为0.

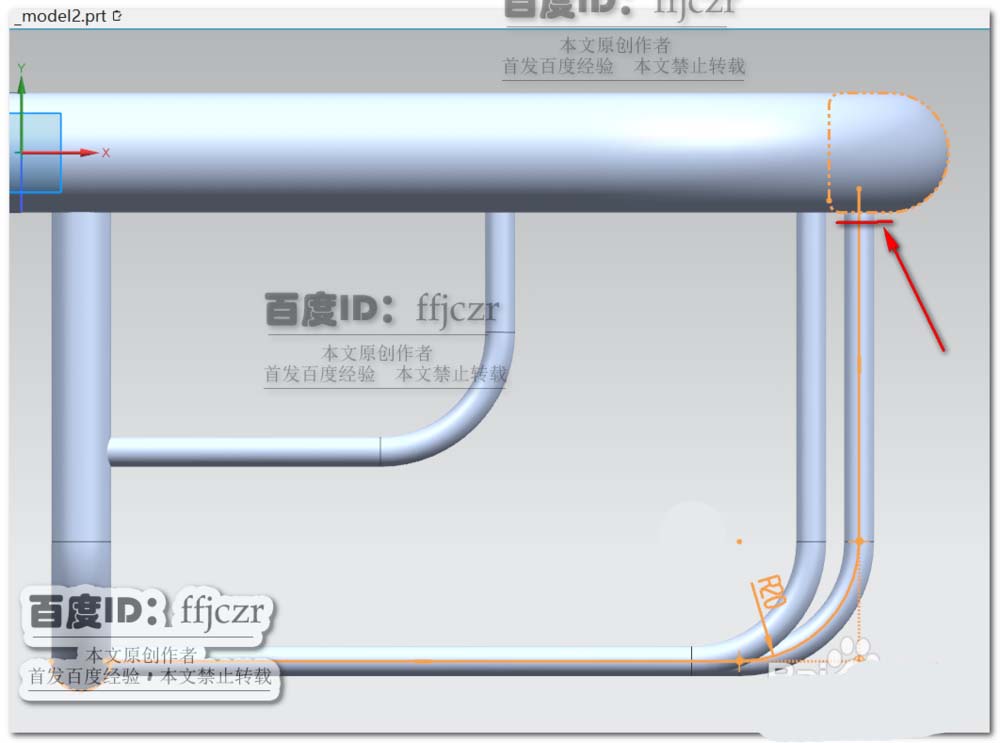

6、创建草图，以YZ面为草绘平面；在草绘中，选用相交曲线命令，将上步得到的两部分模型在本草绘中求得两组相交线。并将相交线转为参考线，选用轮廓线命令，经过下方的圆心绘水平线；经过上方箭头所示的直线中点绘竖直线，在两线相交处倒半径为20的圆角。

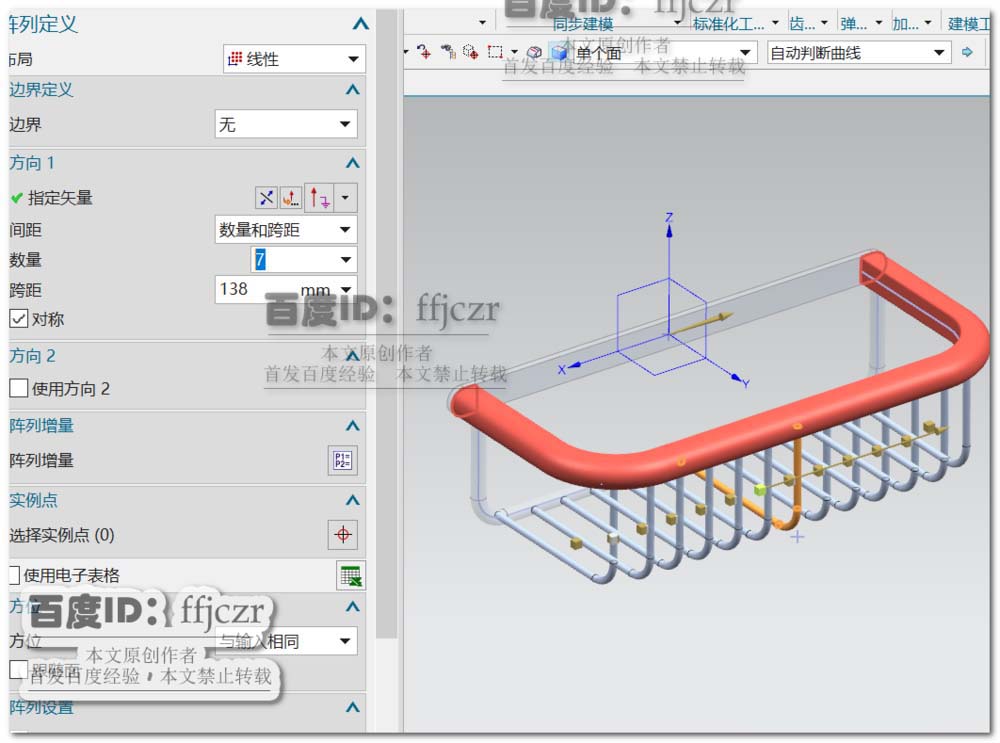

7、使用管命令，路径为上步所得草图；外径为5，内径为0。选用阵列几何体命令，对所得的管进行线性阵列，指定矢量为X轴，数量为7，跨距为138，勾选对称。

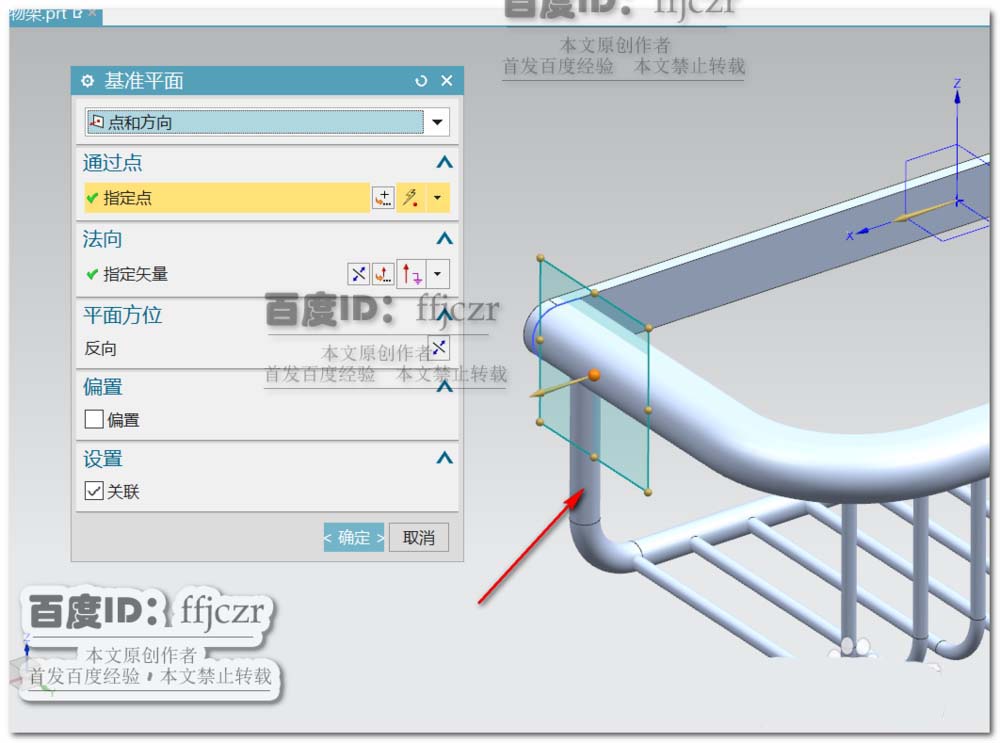

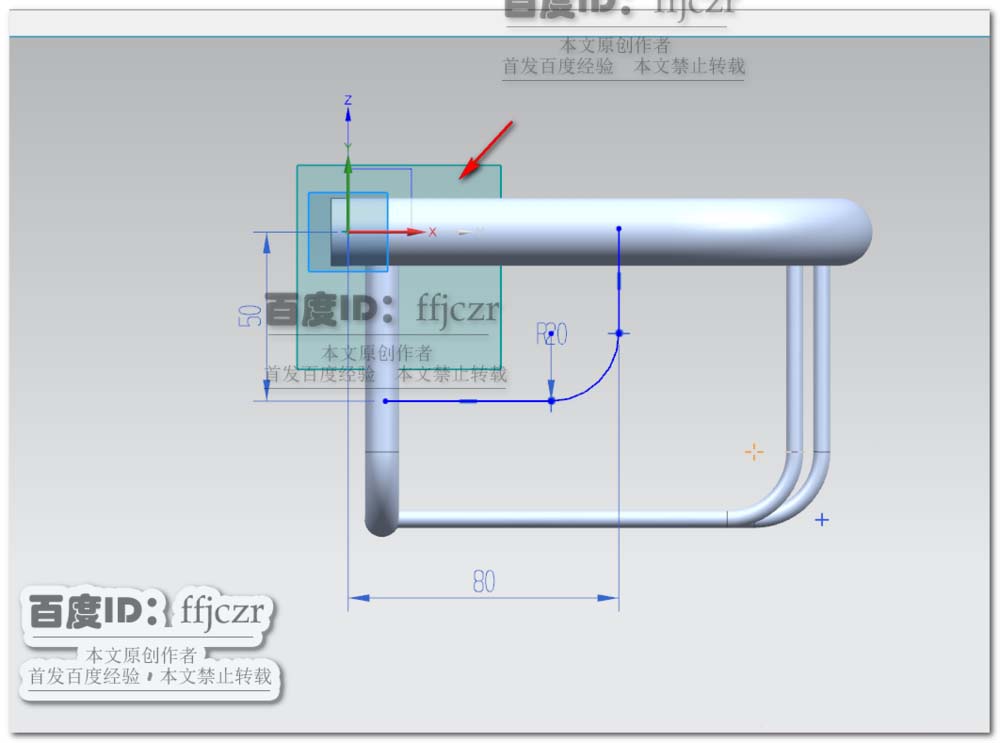

8、创建一个基准平面，以图示中箭头所指的圆柱中心处创建一个平行于YZ面的基准平面。以该基准平面为草绘平面，草绘中从左下方圆柱中心处绘一与X轴相距50的水平线；在X轴上绘一与Y轴相距80的竖线，两线相交处倒半径为20的圆角。

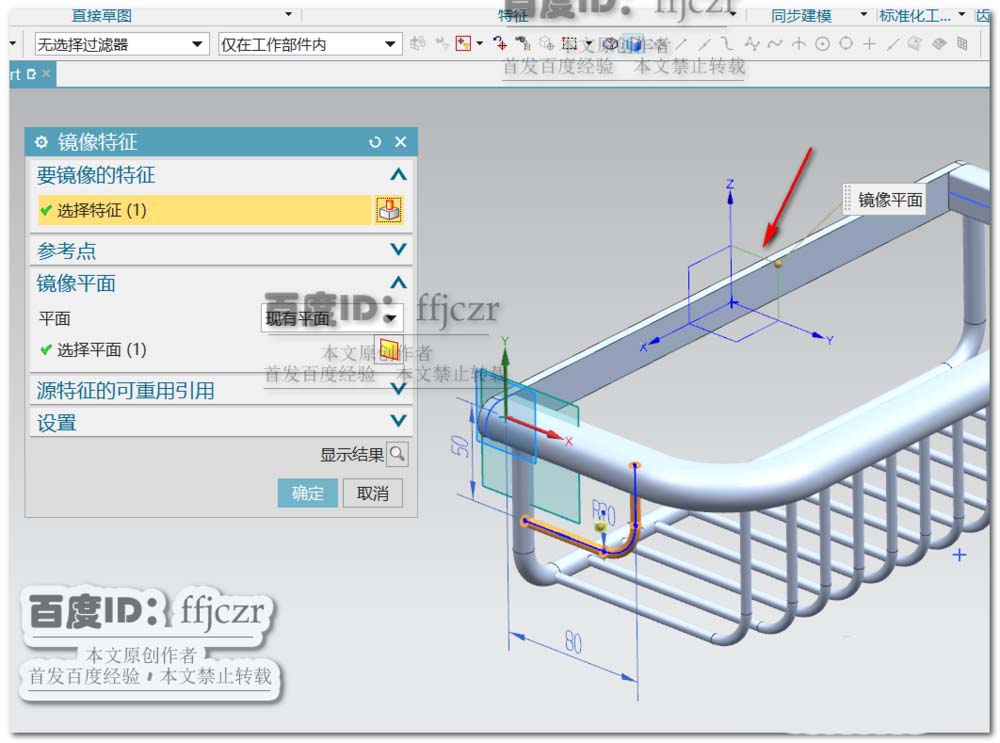

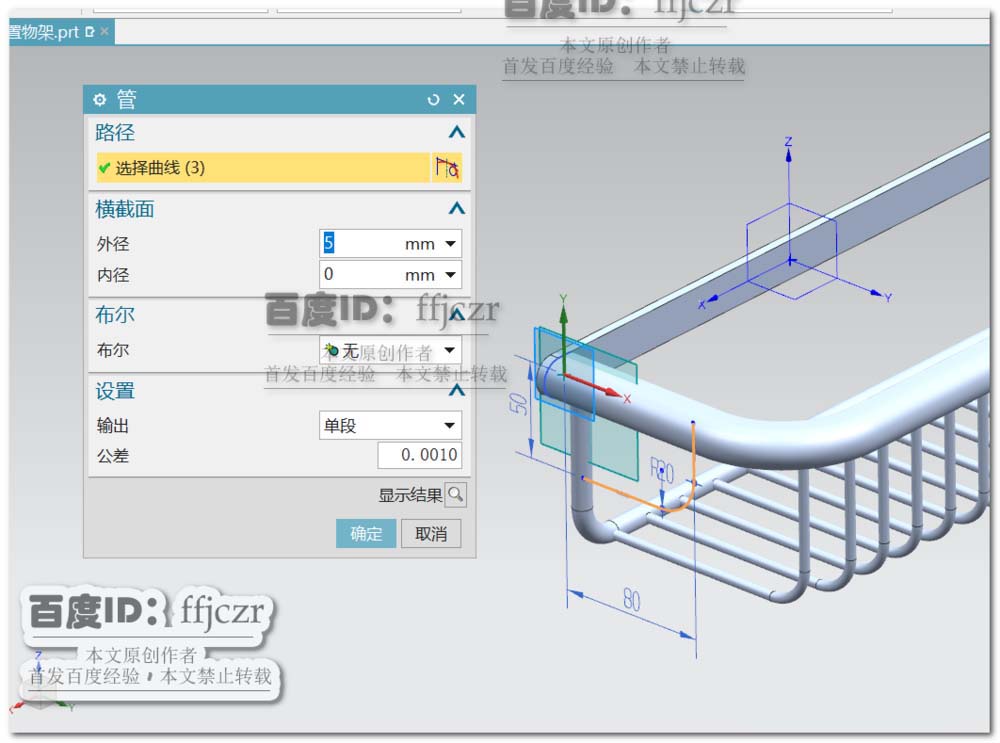

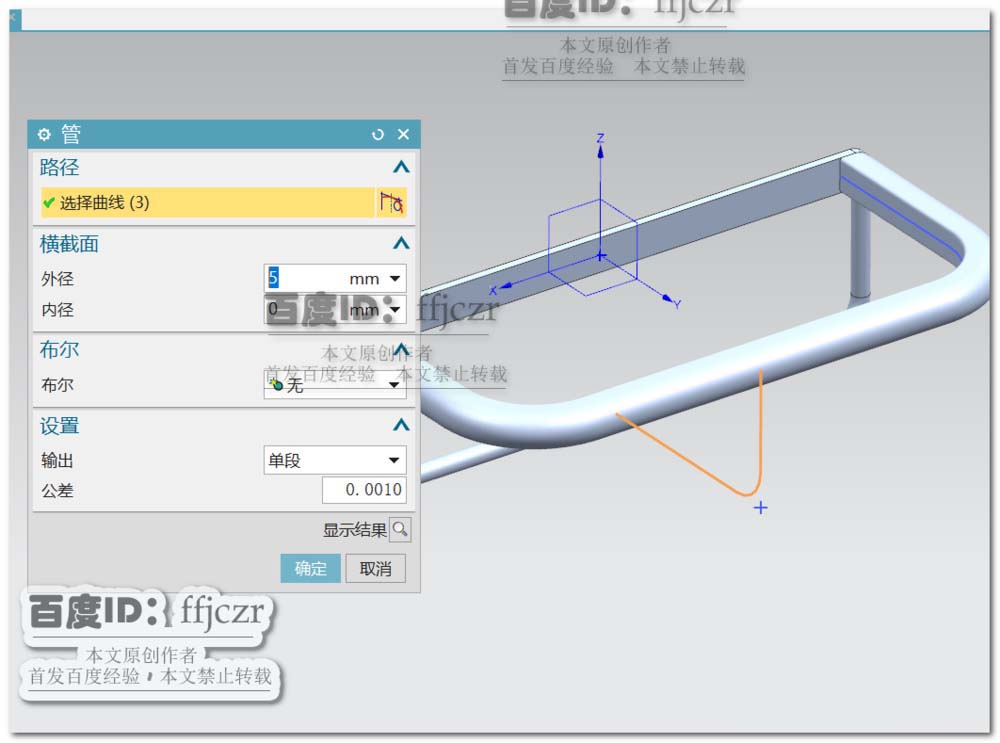

9、选用管命令，路径为上步所得的草图；管外径为5，内径为0。选用镜像几何体命令，以YZ面为镜像平面，使得另一面也得到相应的管结构。

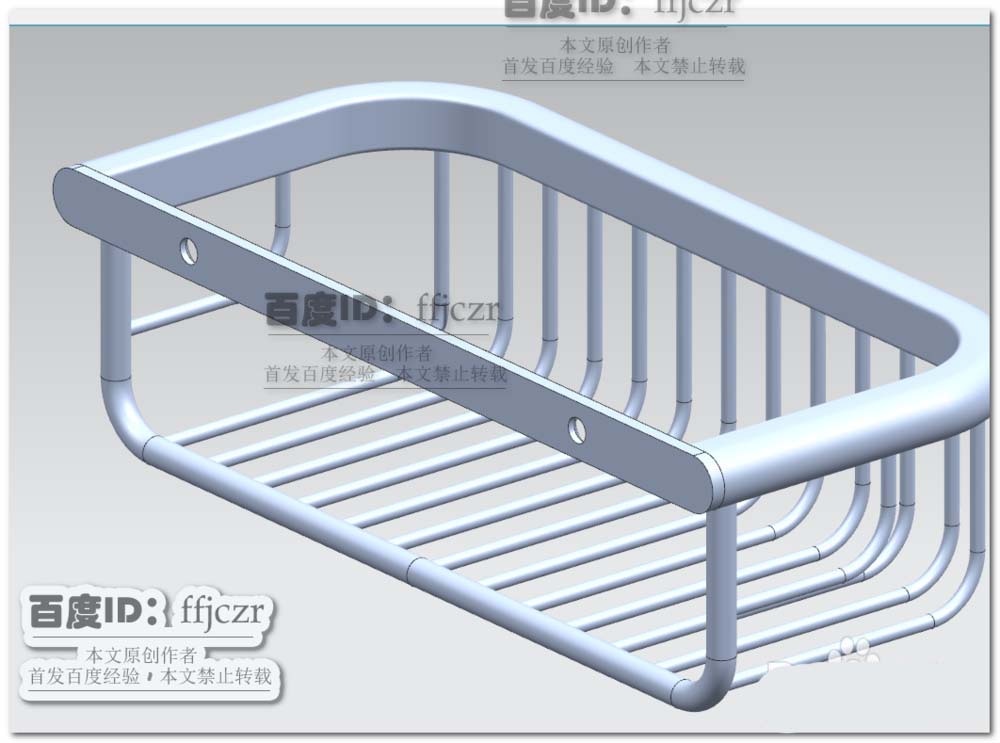

10、选用开孔命令，以XZ面为草绘平面，在草绘中绘出开孔的定位点，两点在X轴上，且相距200，如图所示。开孔类型为埋头，埋头直径为14，角度为90，通孔直径为9.确定后即可得到两个开孔的效果。模型创建完成。
以上就是UG12.0创建金属置物篮的教程，希望大家喜欢，请继续关注脚本之家。
