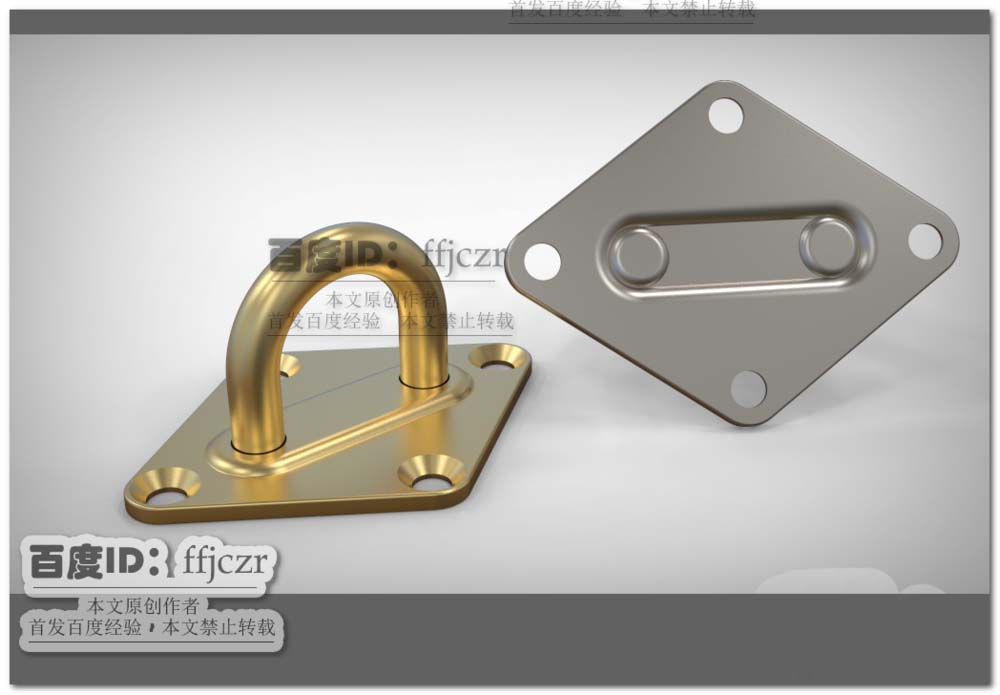

ug中想要创建五金件菱形扣，该怎么创建呢？下面我们就来看看详细的教程。

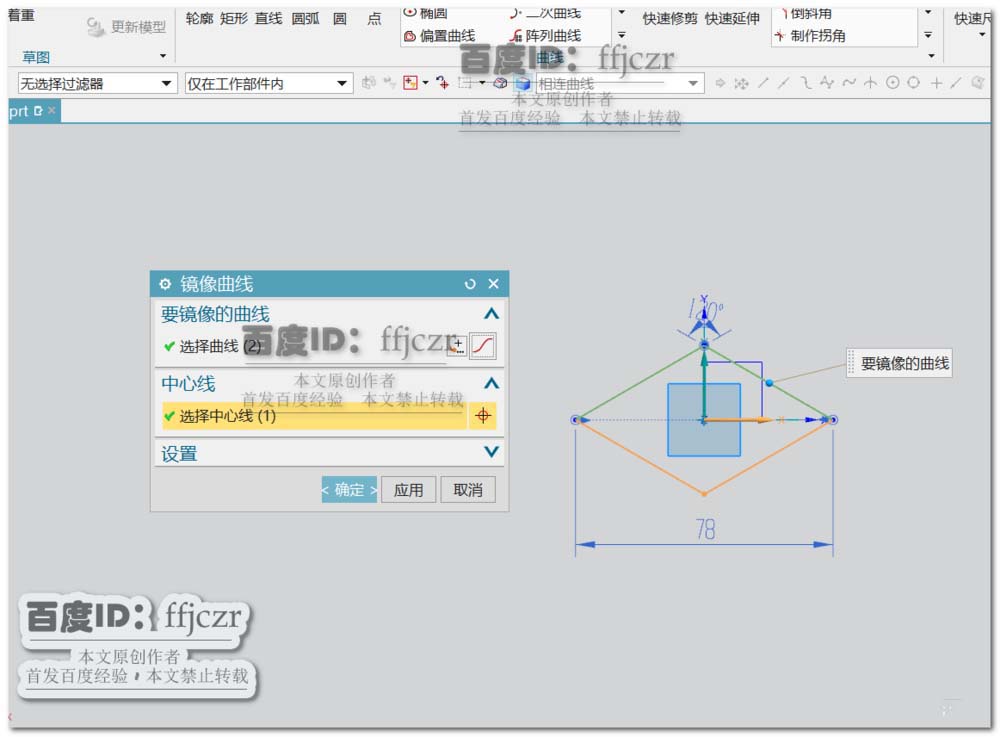

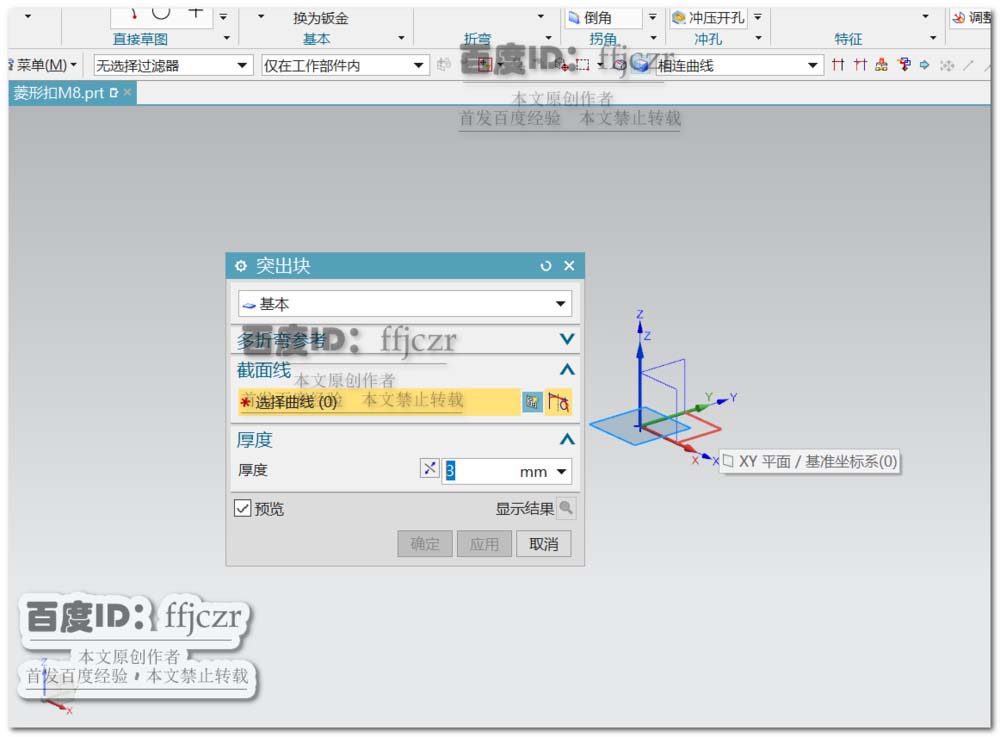

1、首先，利用钣金的特性，创建出菱形扣的基本体--菱形面。以XY面为突出块的草绘平面，在草绘中绘出中心在坐标原点的菱形，其长为78、上下顶角为120度。突出块厚度为3.

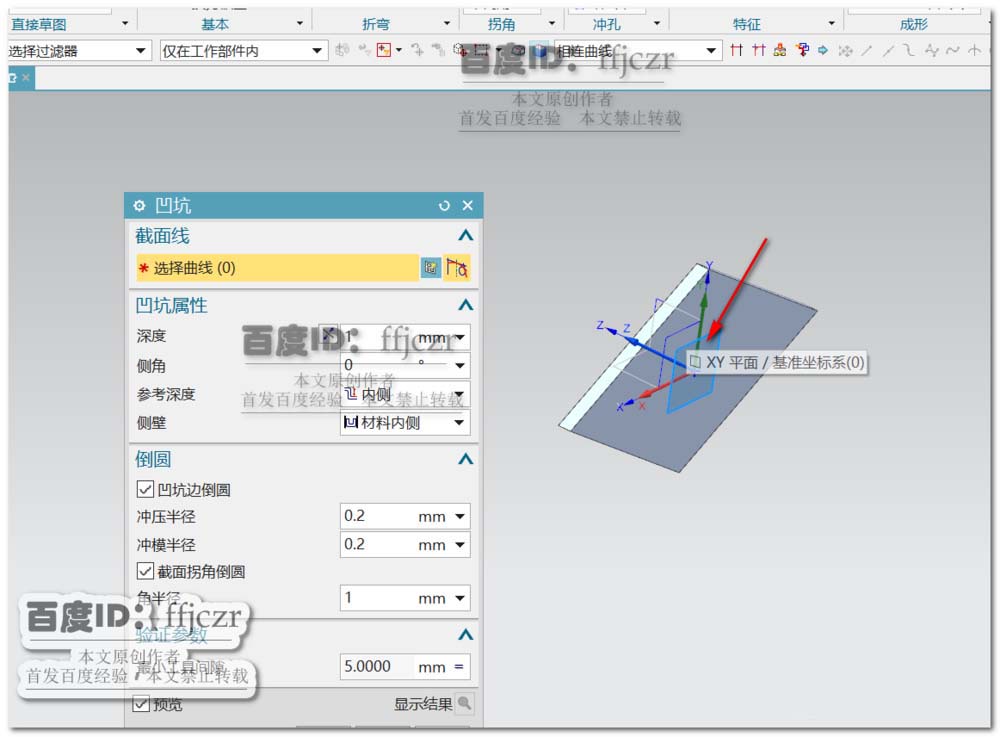

2、选用凹坑命令，以突出块的底面为本次命令的草绘平面；在草绘中用轮廓线绘出两端带圆弧的封闭多边形，其中心在坐标原点上。两端圆弧直径为10，圆心间距为32.

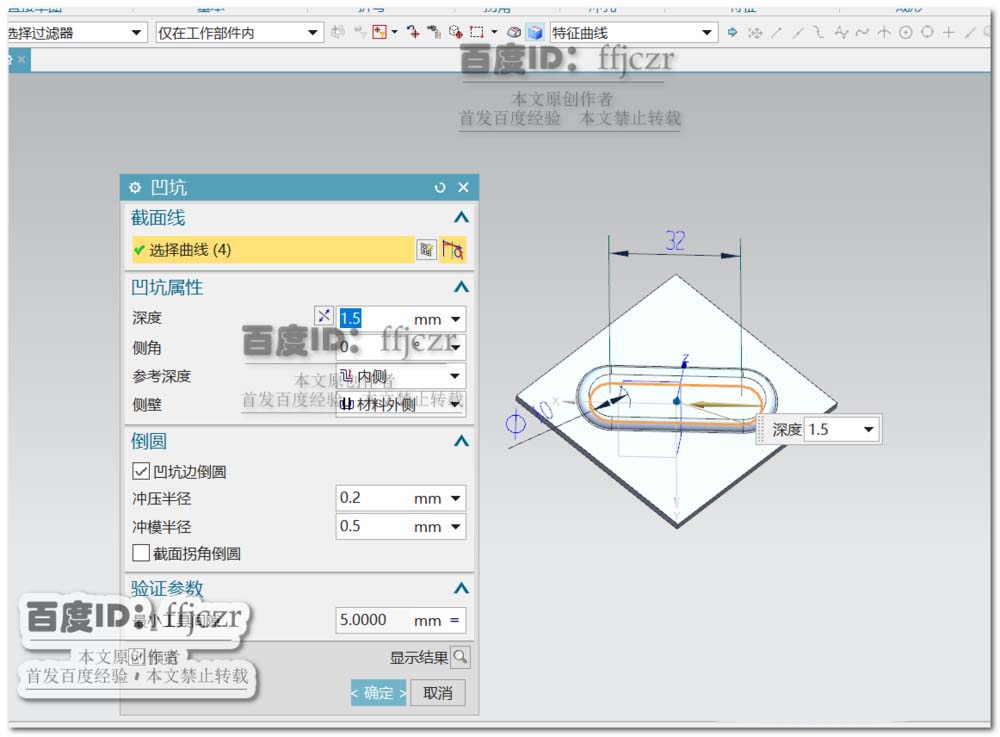

3、回到创建凹坑对话框，深度为1.5，侧角为0，参考深度为内侧，侧壁为材料外侧，勾选凹坑边倒圆，冲压半径为0.2，冲模半径为0.5.

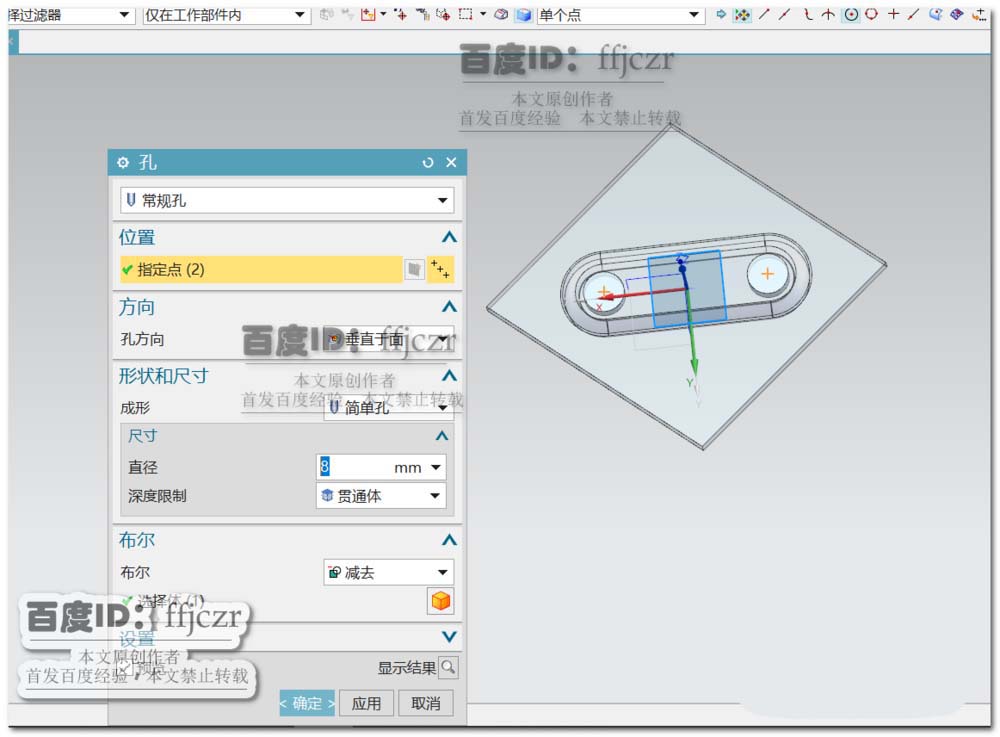

4、回到建模模式，选用孔命令，以凹坑两端的圆心为开孔定位点。开孔直径为8.5。

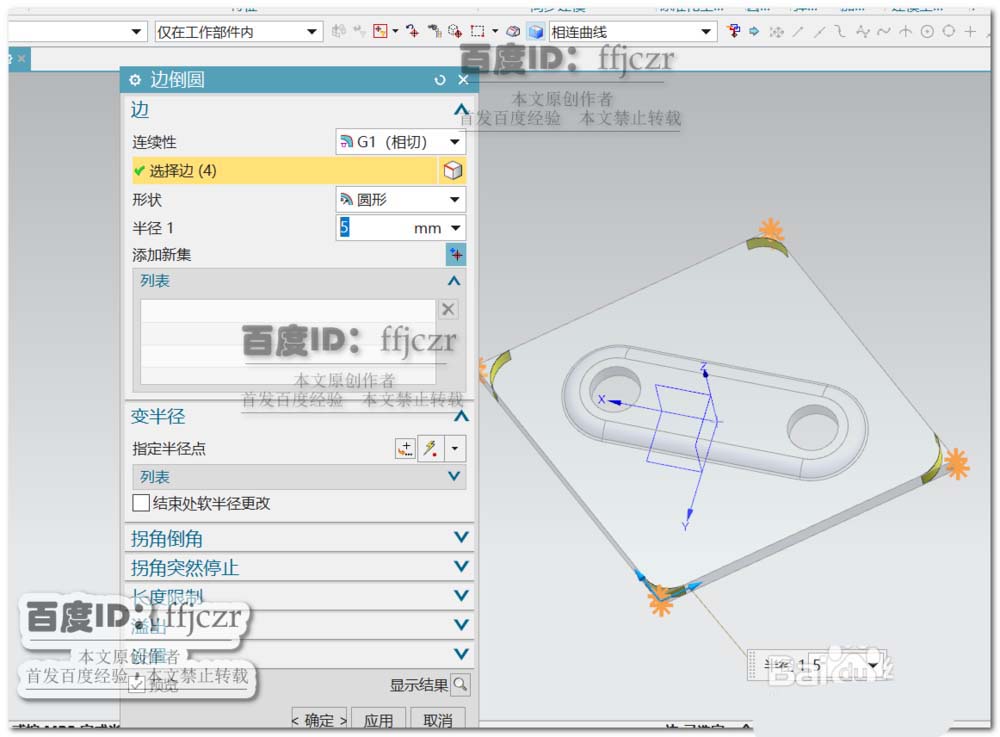

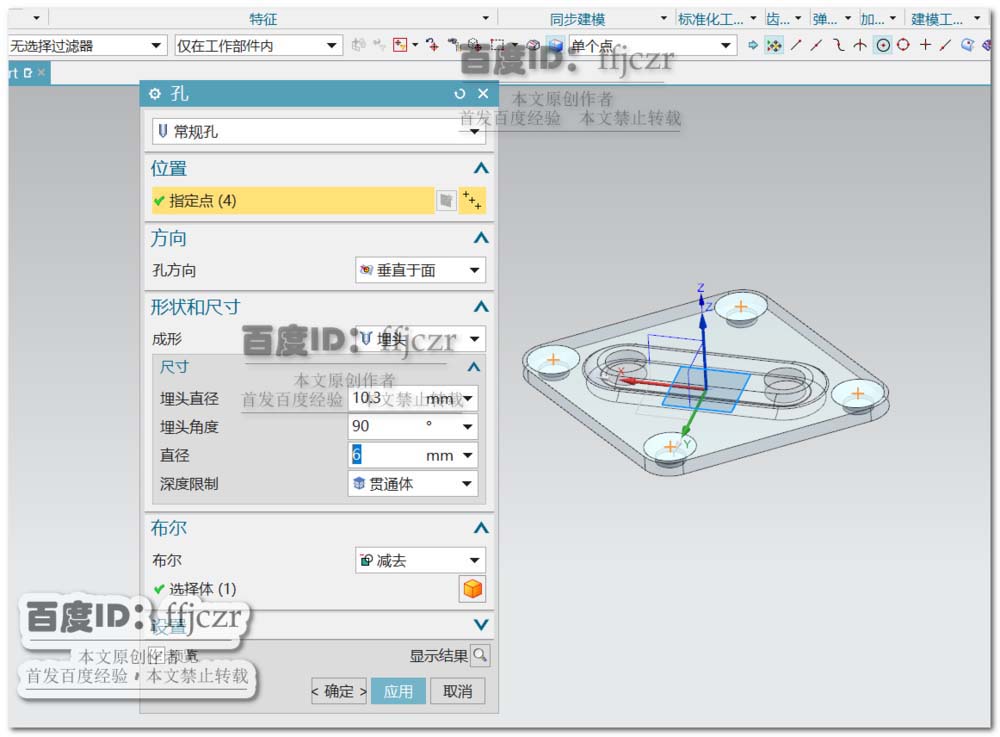

5、选用倒圆角命令，对菱形的四个顶角倒半径为6的圆角；选用开孔命令，以倒圆角所得的圆弧圆心为开孔定位点。分别开出四个埋头沉孔，埋头直径为10.3，埋头角度为90，通孔直径为6.

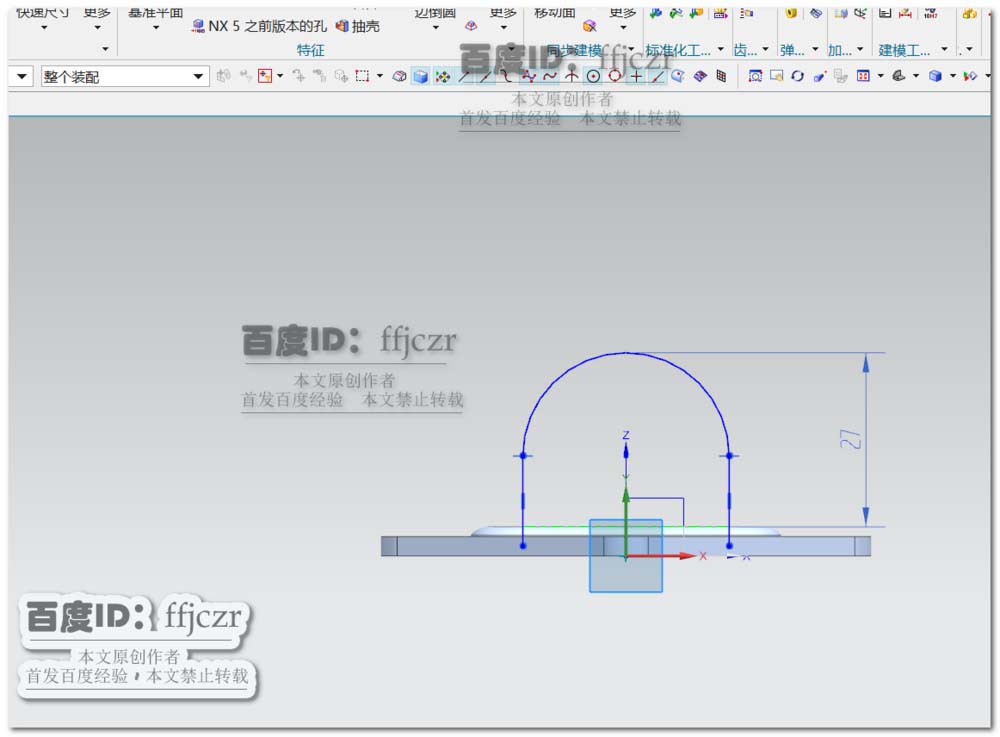

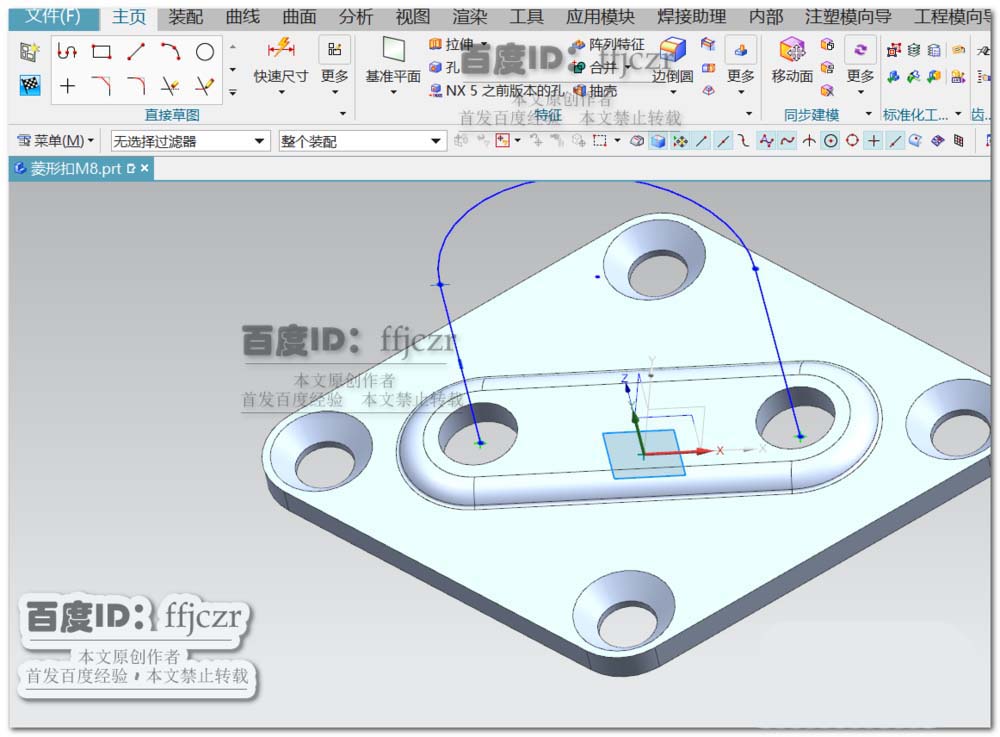

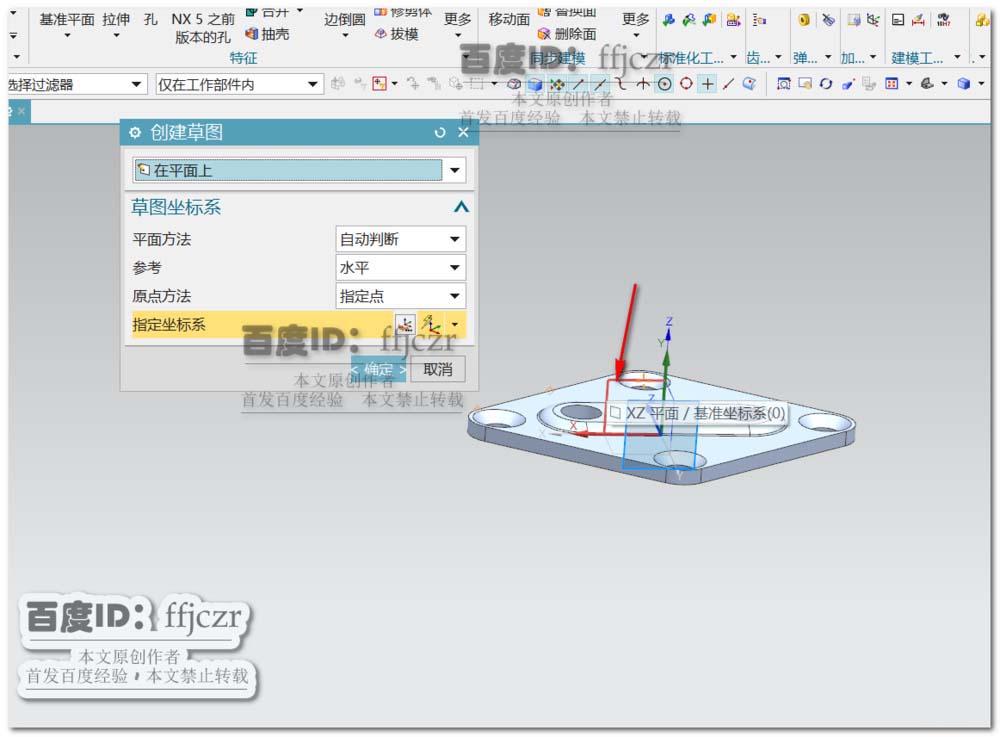

6、创建草图，以XZ面为草绘平面；在草绘中，选用轮廓线，从第4步所得开孔的底面圆心作为起点，另一孔的底面圆心作为终点。绘出一段U形曲线，数值如图所示。

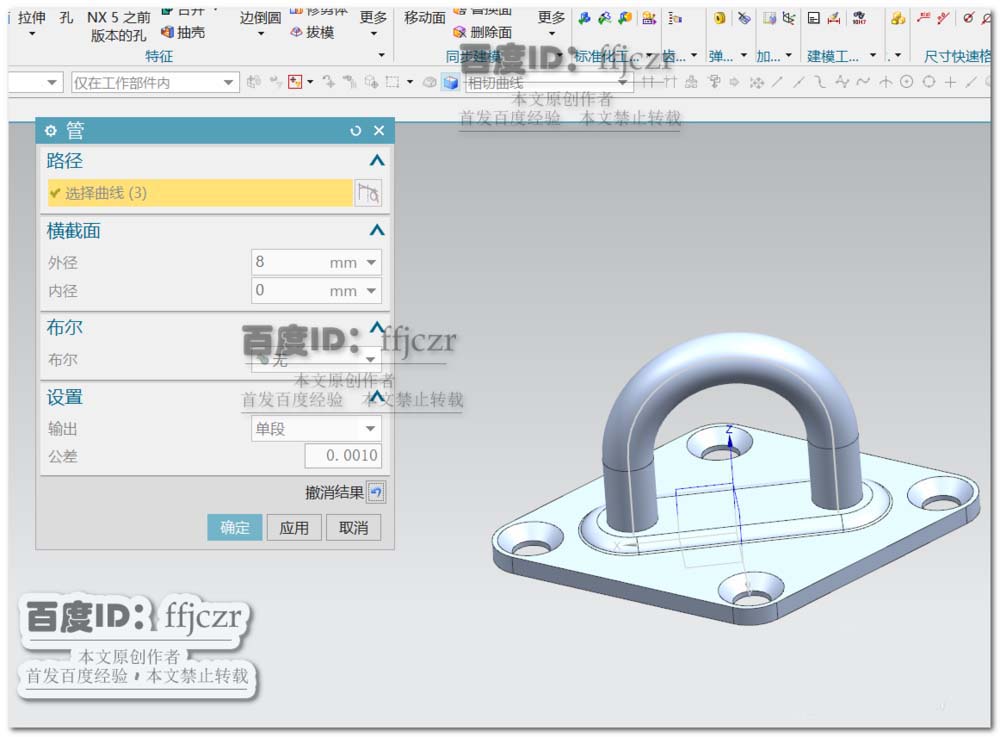

7、选用管命令，路径为上步的U形草图。外径为8.

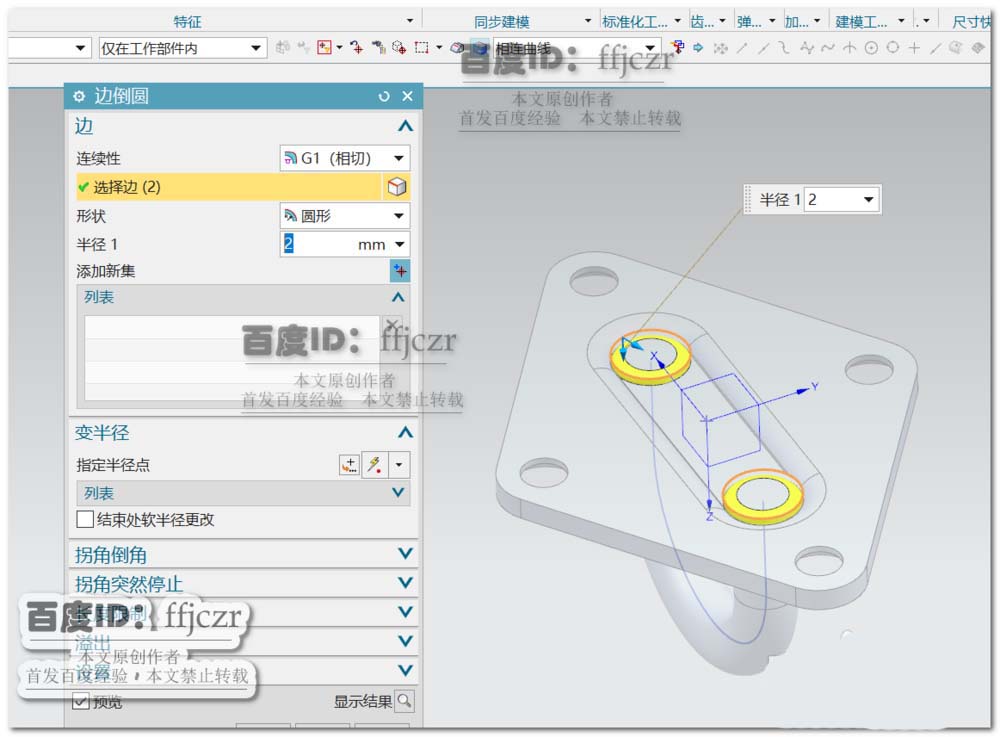

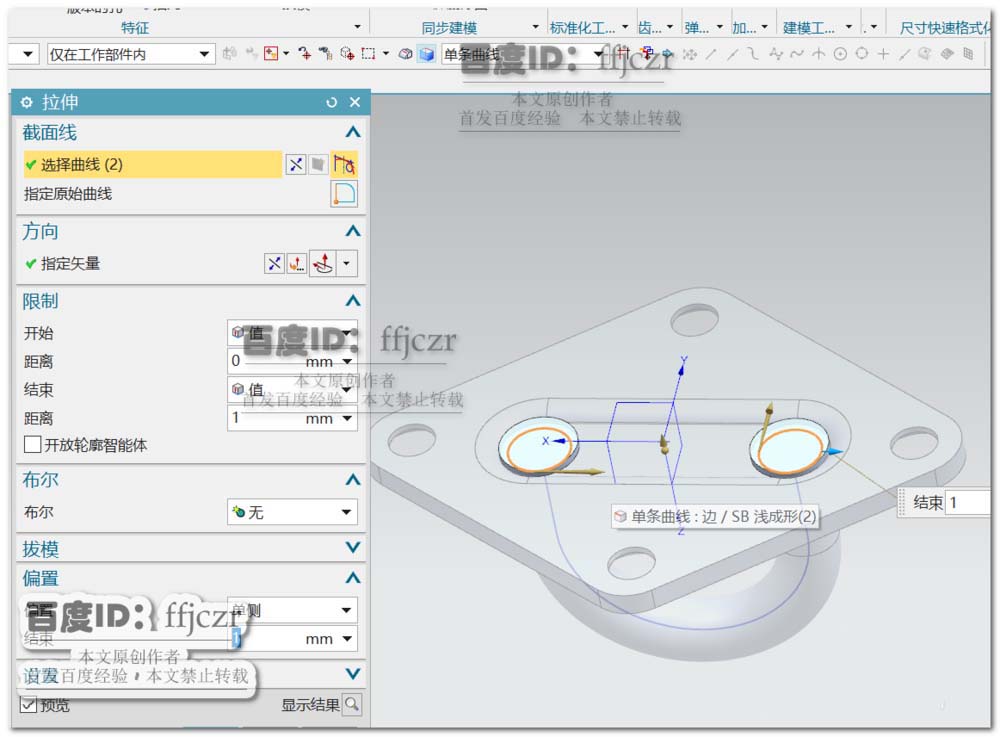

8、选用拉伸命令，选择模式更改为单条曲线，选择的截面线为上步管道的两端面边；向底部拉伸距离为1，偏置为单侧，值为1。选用倒圆角命令，对得到的实体边进行倒半径为2的圆角。

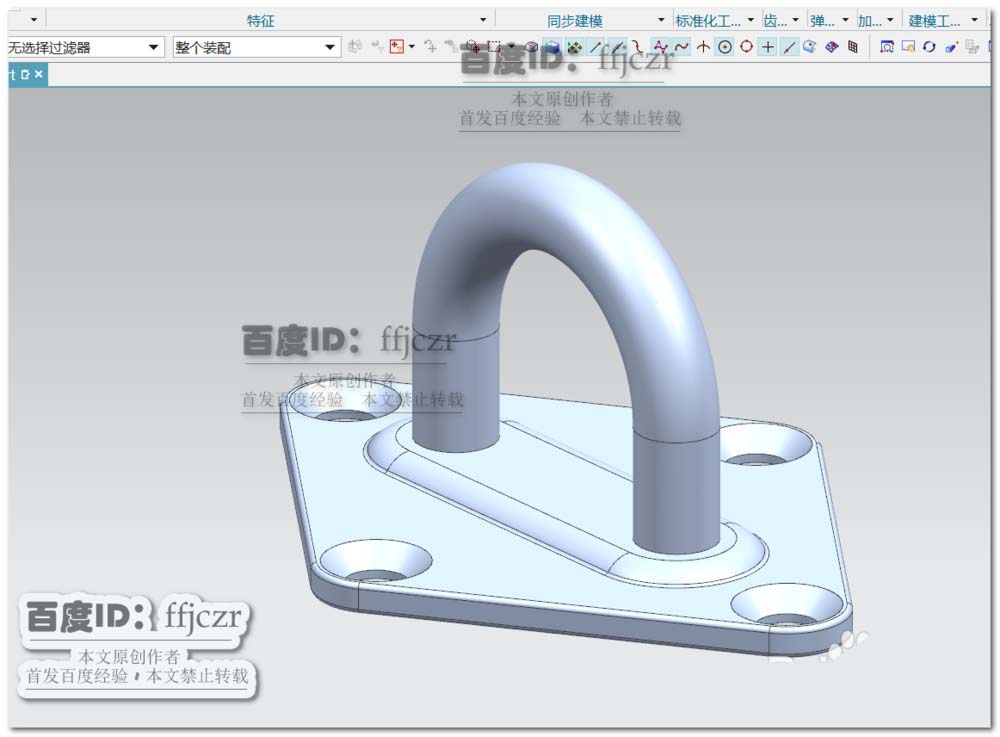

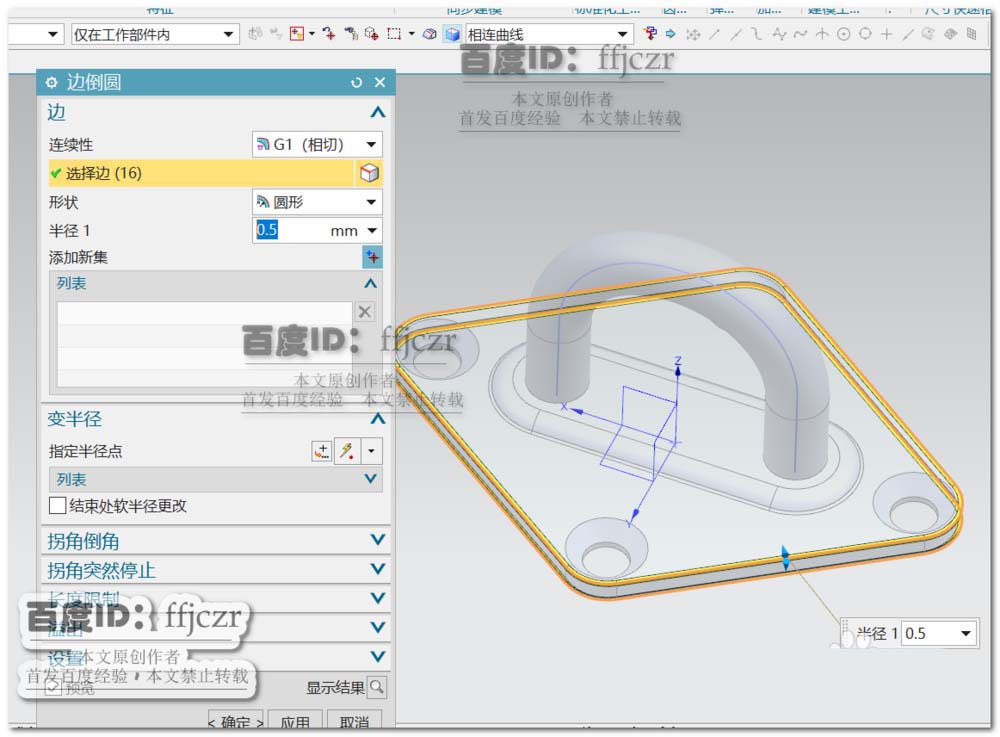

9、对菱形的锐边进行倒半径为0.5的圆角。菱形扣模型创建完成。
以上就是ai创建五金件菱形扣的教程，希望大家喜欢，请继续关注脚本之家。
