Proe5.0中想要创建泵头零件模型，该怎么创建呢？下面我们就来看看详细的教程。

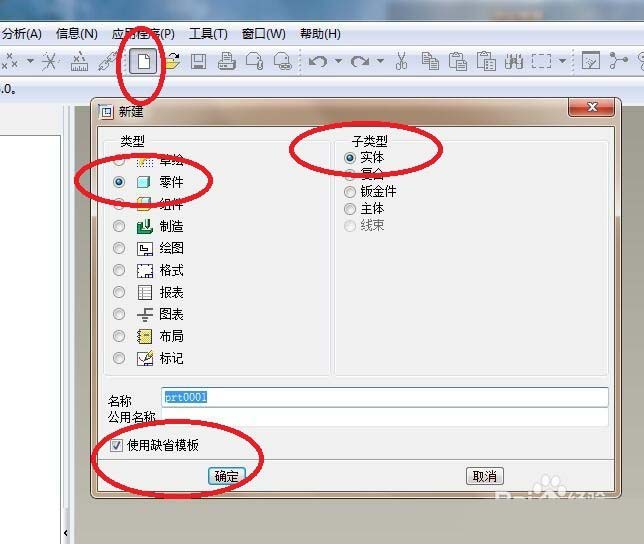

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件模型，勾选“使用缺省模板”。
2、这一步主要是创建零件主体。

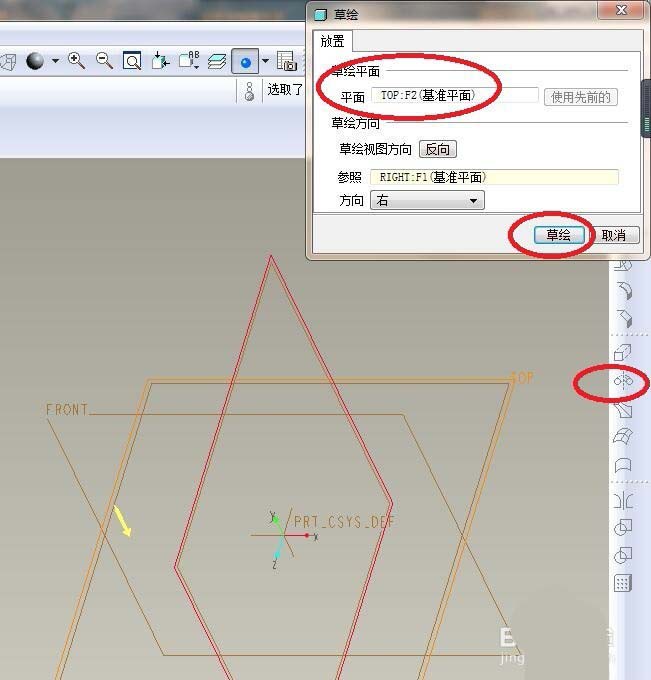

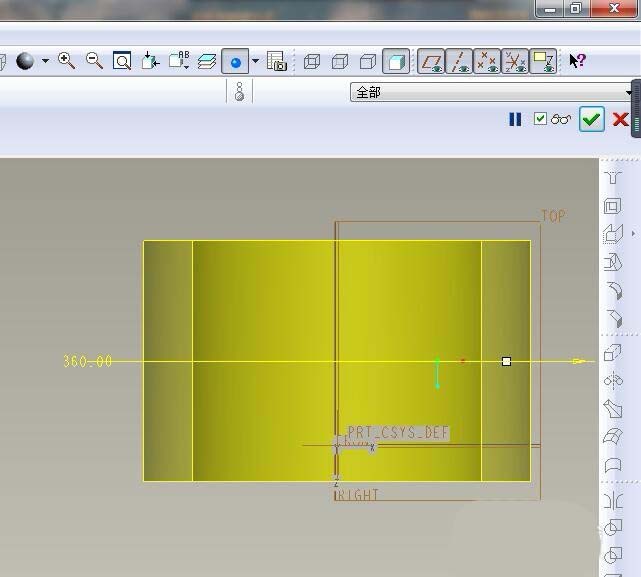

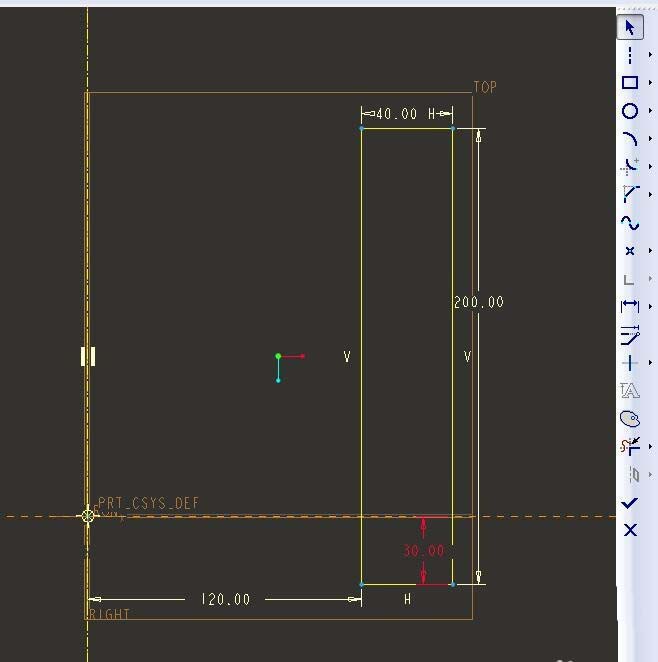

具体：如下第一幅图所示，执行【选择——位置——定义——TOP面——草绘】，如下第二幅图所示，进入到草绘环境，首先画一条竖直的中心线，然后画旋转截面（矩形），尺寸最好保持一致，最好√（完成并退出草绘），如下第三幅图所示，退出草绘之后，在软件右上角点击√，完成旋转操作。
3、这一步开始做零件的耳。

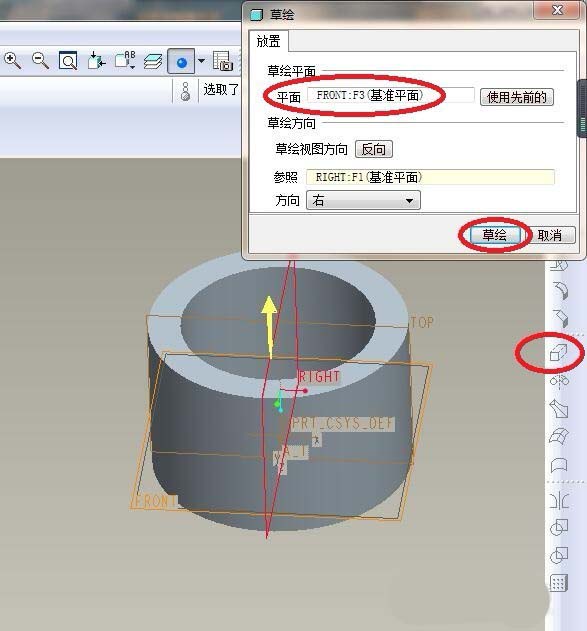

首先如下第一幅图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

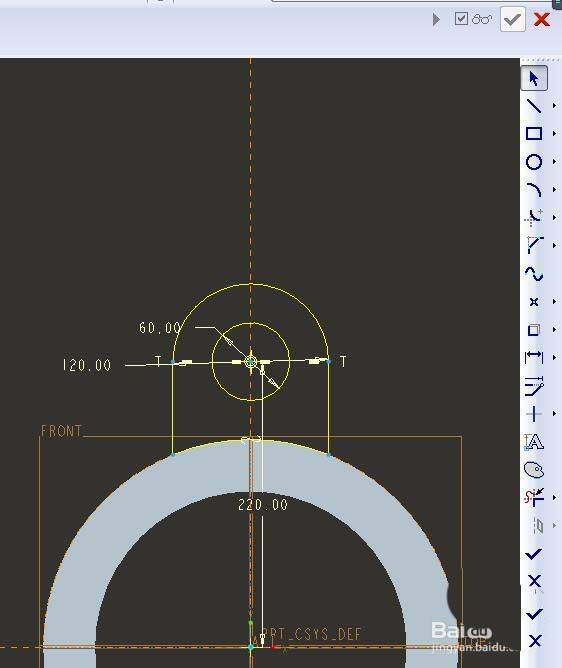

然后如下第二幅图所示，点击右边工具箱中的“类型”图标，将实体外圆边线显示出来，点击右边工具箱中的“圆”图标，在Y轴上画一个同心圆，点击右边工具箱中的“裁剪”图标，按照下图所示将多余的线段裁剪掉，点击右边工具箱中的“标注”图标，按照下图尺寸进行标注，点击右边工具箱中的√，完成并退出草绘。

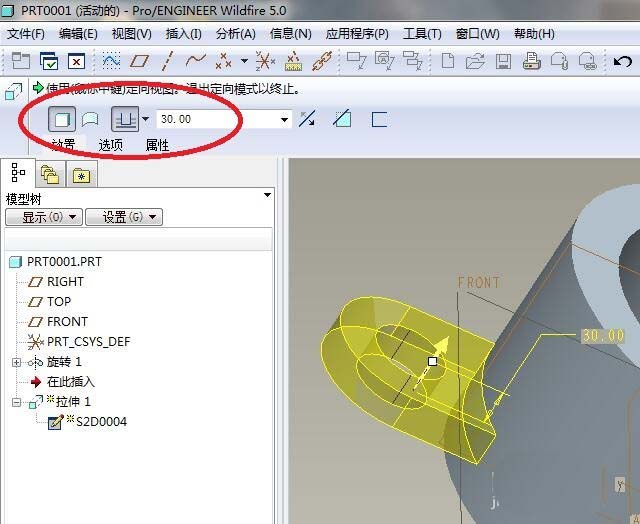

然后如下第三幅图所示，退出草绘环境之后，在软件左上角调整拉伸方向，设置拉伸距离30，在软件右上角点√，完成拉伸操作。
4、这一步进行倒角操作。

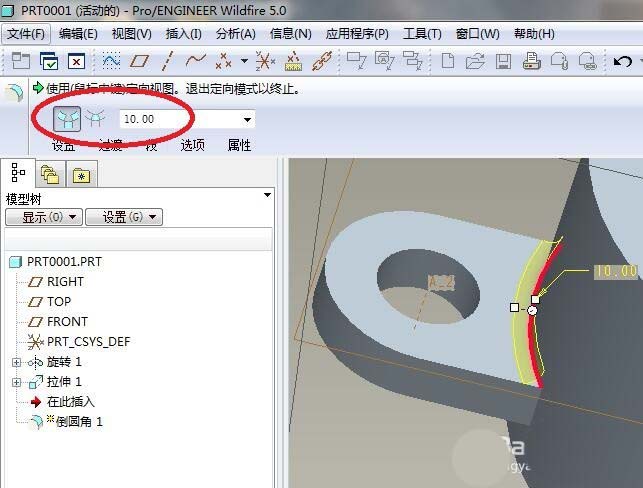

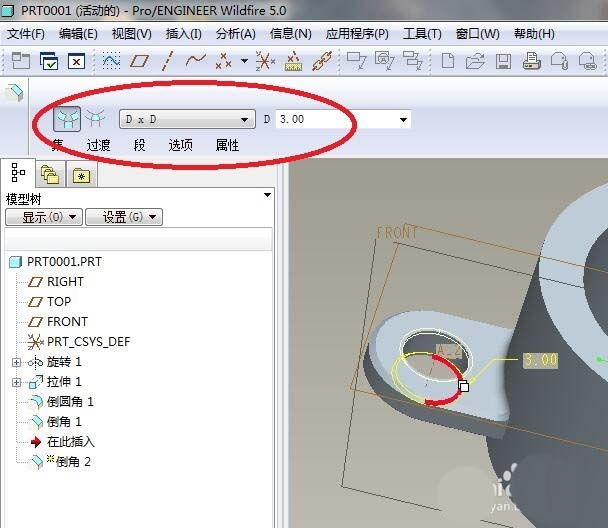

首先如下第一幅图所示，点击右边工具箱中的“倒圆角”图标，软件左上角设置半径R为10，在实体中选择边线，软件右上角点√，完成倒圆角操作。

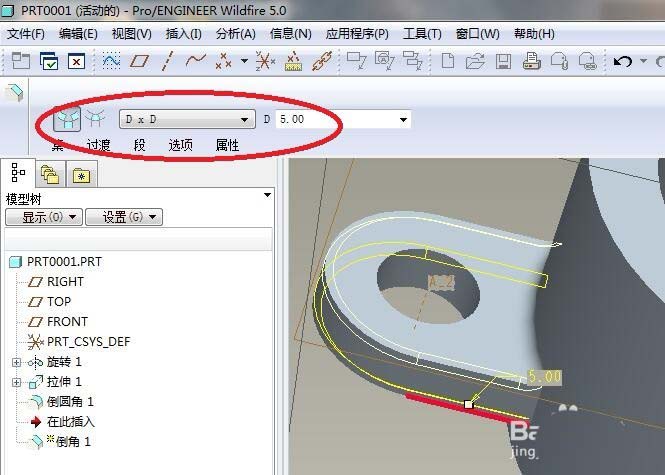

然后如下第二幅图所示，点击右边工具箱中的“边倒角”图标，软件左上角设置倒角方式尺寸为5x5，在实体中选择两个要倒角的边线，软件右上角点击√，完成边倒角操作。
然后如下第三幅图所示，重复第二幅图的内容，只是尺寸改成3x3。

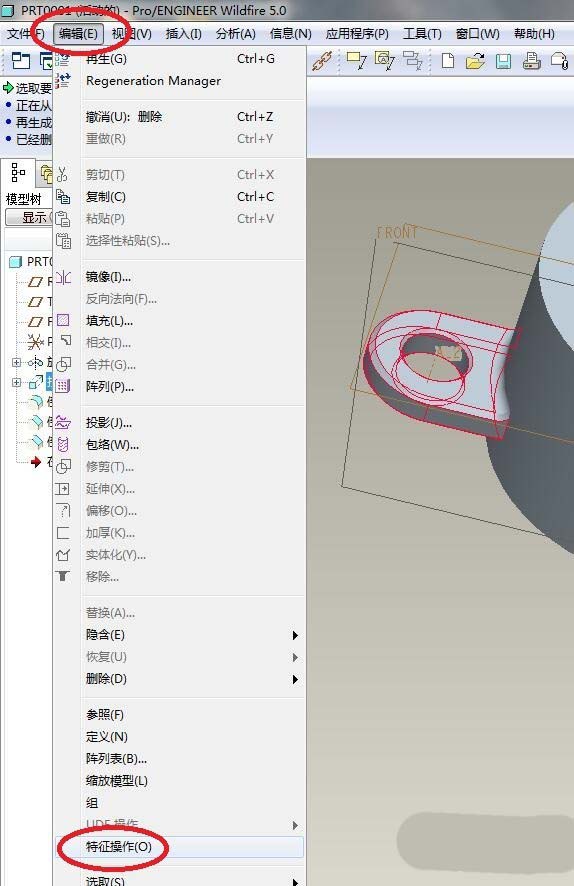

5、如下图所示，执行【编辑——特征操作】。

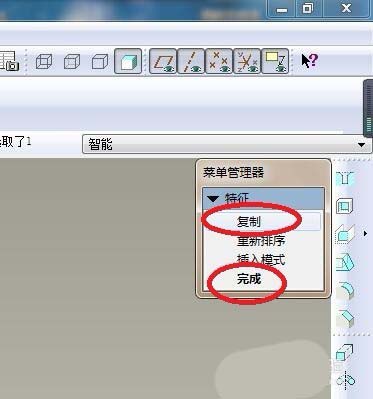

6、如下图所示，软件右上角出现“菜单管理器”，我们先后点击“复制”——“完成”。
7、如下图所示，我们先后点击“移动”——“从属”——“完成”。

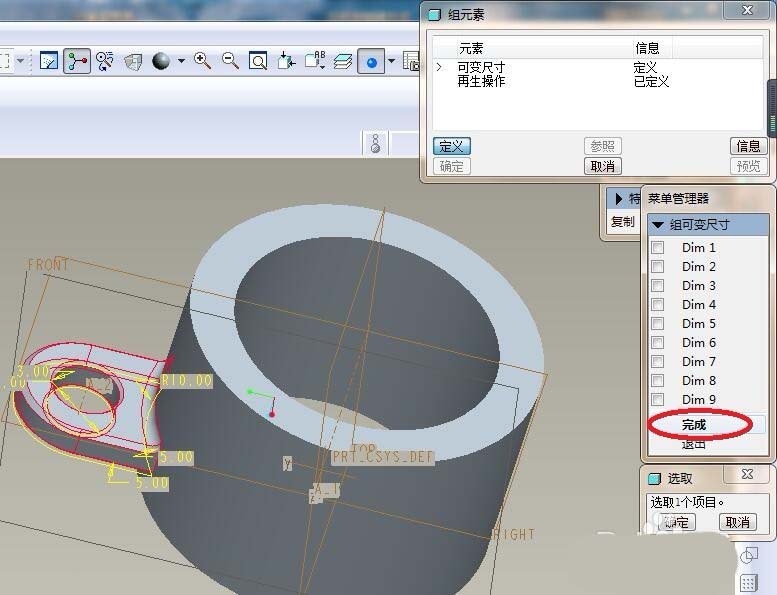

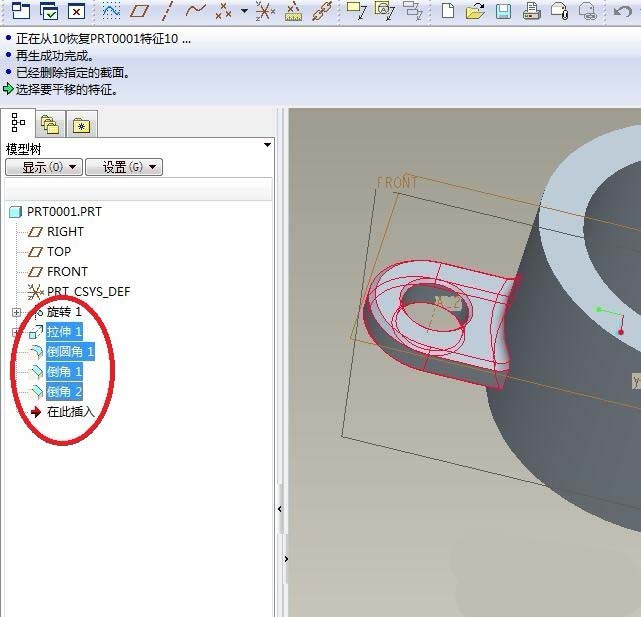

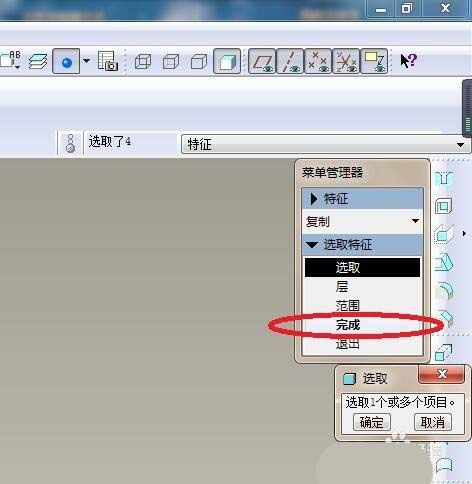

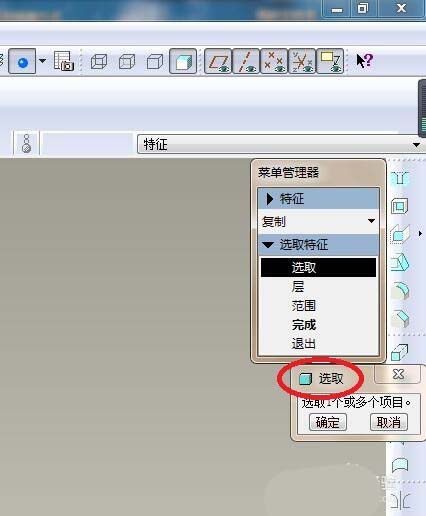

8、事先如下第一幅图所示，根据菜单管理器的操作提示：选取1个或多个项目。然后如下第二幅图所示，我们在设计树中选中这四个操作。然后如下第三幅图所示，我们在菜单管理器中点击“完成”。

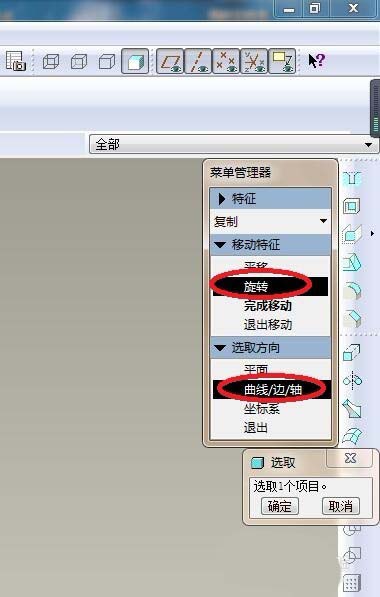

9、如下图所示，我们先后点击“旋转”——“曲线/边/轴”。

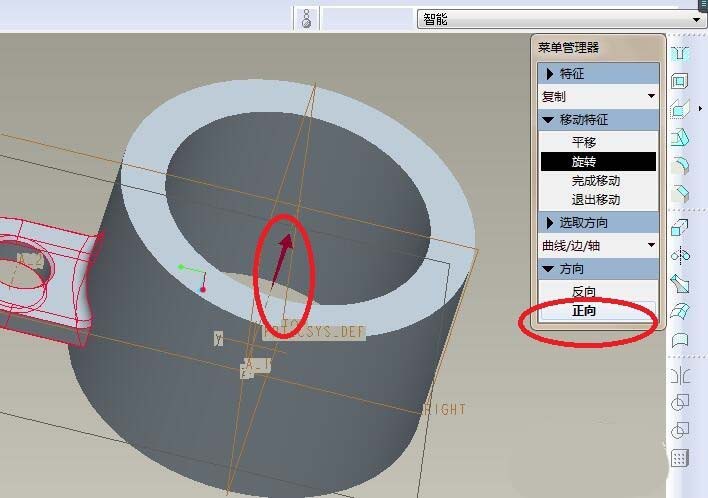

10、如下图所示，首先我们选择了实体中零件主体的旋转轴，然后点击菜单管理器中的“正向”。

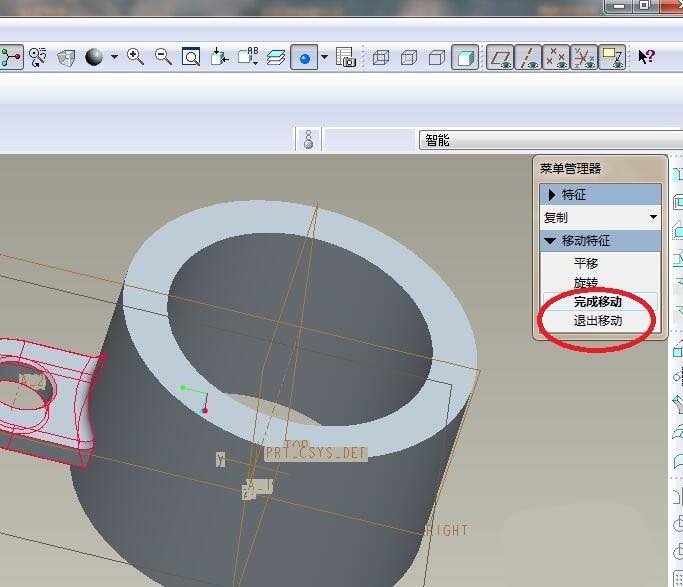

11、首先如下第一幅图所示，输入旋转角度120度，点击右边的√，然后如下第二幅图所示，点击“完成移动”。

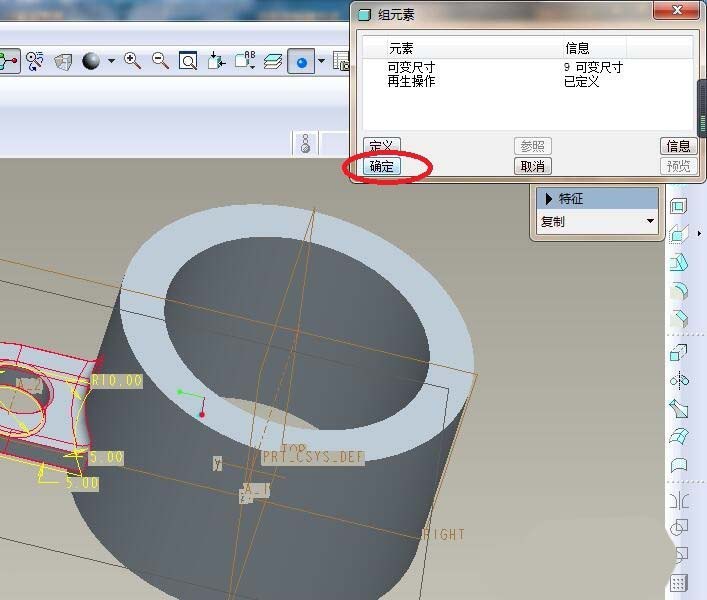

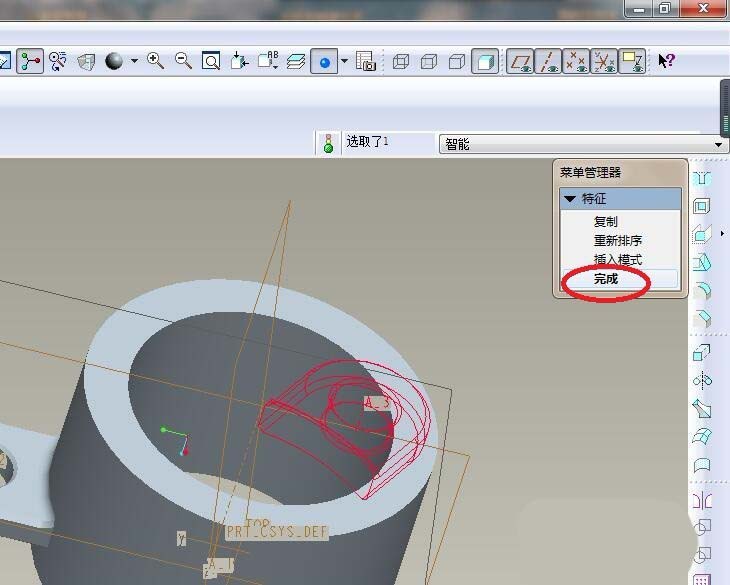

12、首先如下第一幅图所示，点击“完成”，然后如下第二幅图所示，点击“确定”。
13、如下图所示，这个特征旋转移动成功了，菜单管理器回到了最开始的状态，我们可以点击“完成”。也可以继续点击“复制”，开始第二次的特征操作。

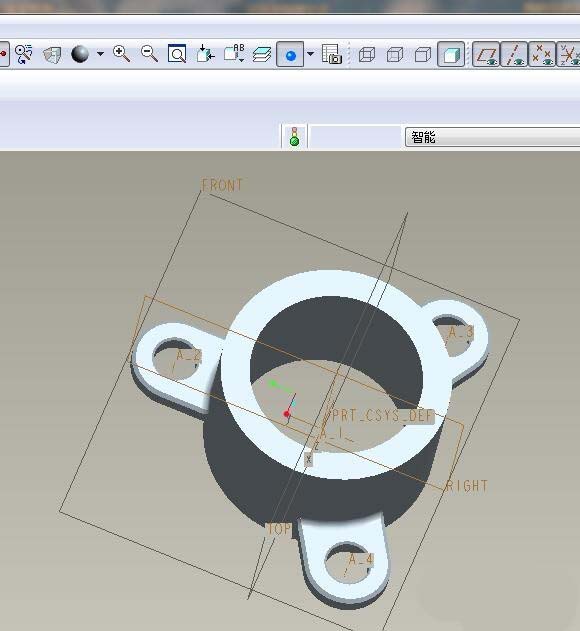

14、如下图所示，重复第5步到第13步的操作，创建第三只耳。

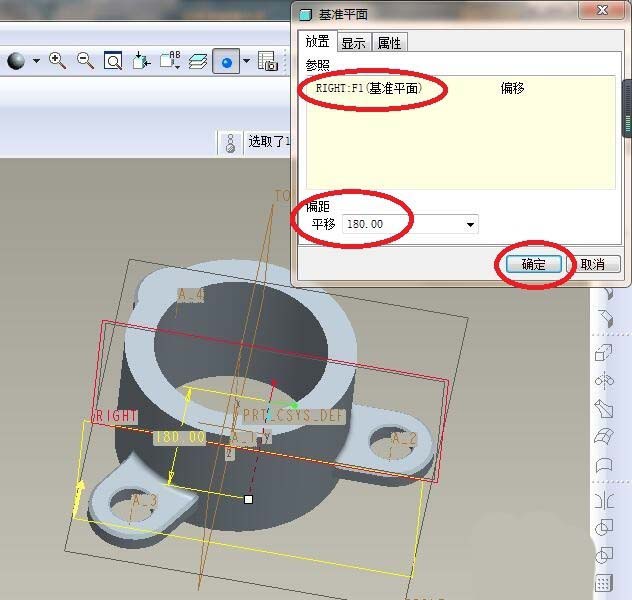

15、如下图所示，首先点击工具栏中的“平面”图标，然后“基准平面”对话框中的参照一栏选择“RIGHT面”，然后平移180，调整方向，点击“确定”。
16、这一步创建圆柱实体。

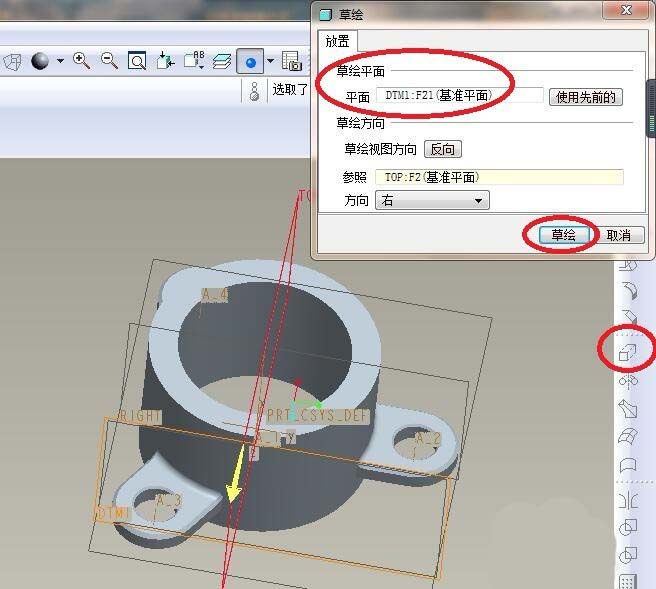

首先如下第一幅图所示，执行【拉伸——放置——定义——DTM1面——草绘】。

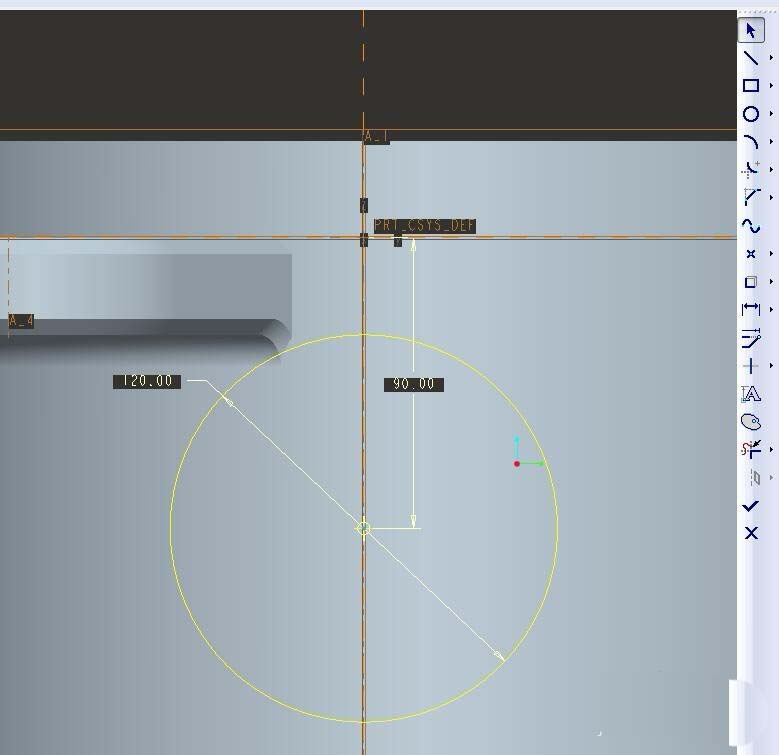

然后如下第二幅图所示，进入到草绘环境，点击右边工具箱中的“圆”图标，在草绘区域纵轴上画一个圆，点击右边工具箱中的“标注”，按照下图尺寸进行标注约束，点击右边工具箱中的√，完成并退出草绘。
然后如下第三幅图所示，软件左上角设置拉伸方式为：拉伸至指定曲面，在实体中指定圆环体的内曲面，软件右上角点√，完成拉伸操作。
17、这一步创建沉孔。

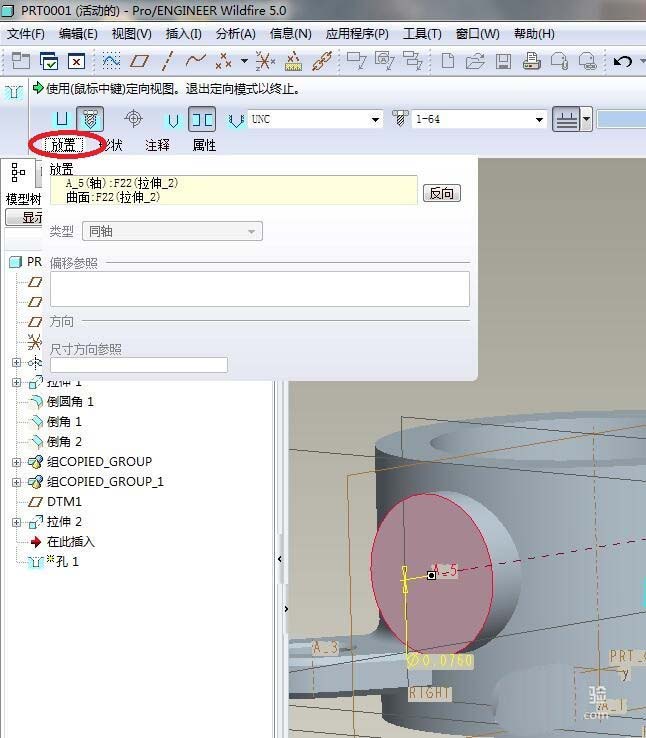

首先如下第一幅图所示，点击右边工具箱中的“孔”图标，软件左上角设置“放置”参数：实体中的红色平面，中心轴。

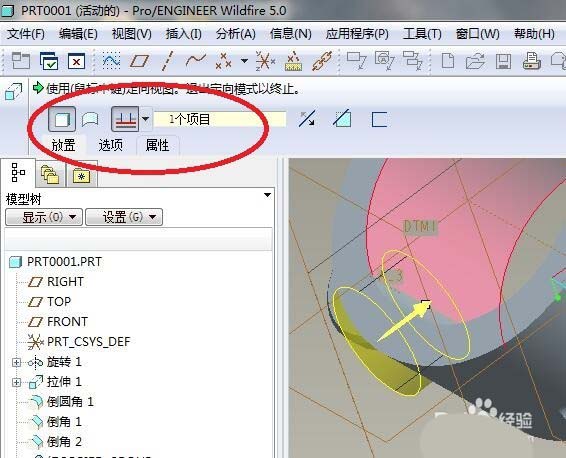

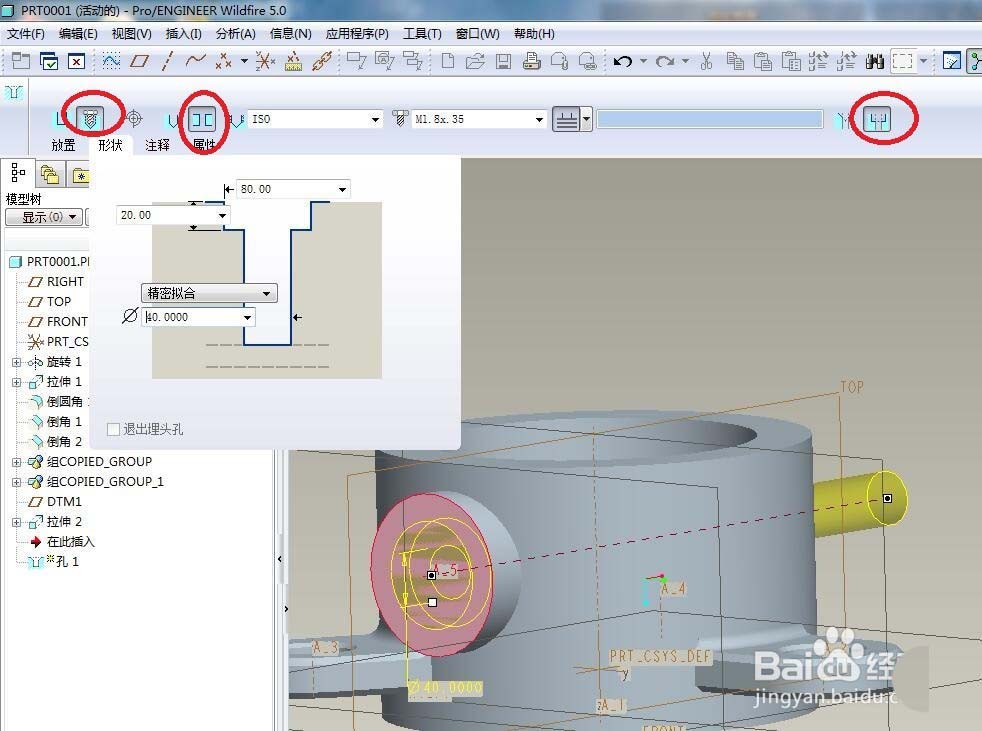

然后如下第二幅图所示，注意三个红色框选中的图标，从左往有依次点击，在形状下面设置孔的参数，最后点击软件右上角√，完成沉孔的创建。
18、这一步创建一个简单孔。

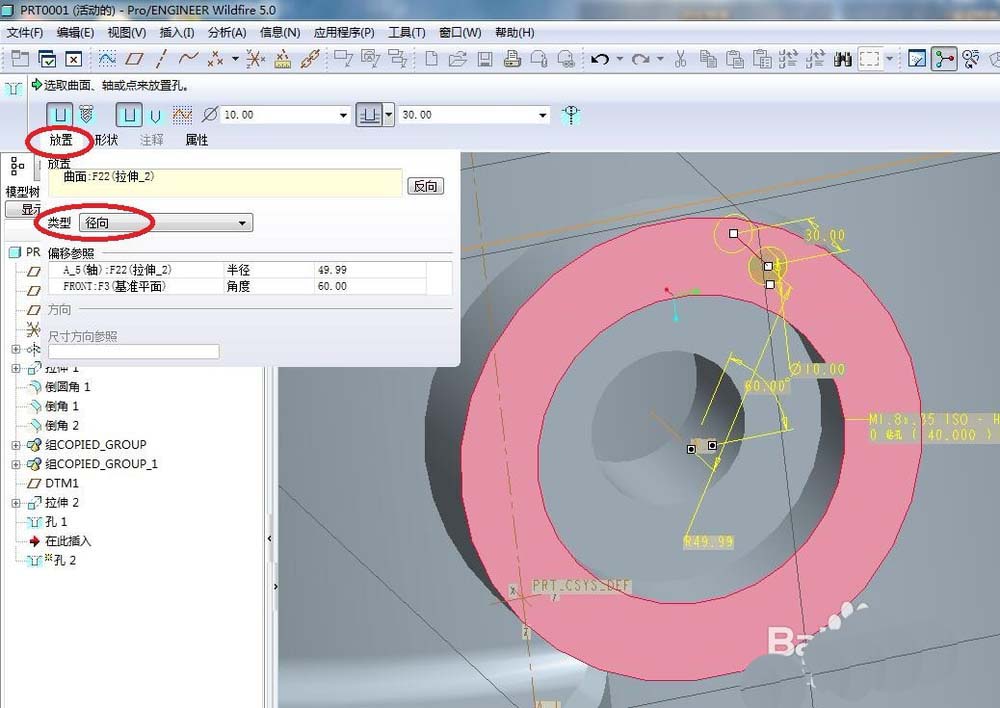

首先如下第一幅图所示，点击右边工具箱中的“孔”图标，软件左上角点击“放置”，类型改成“径向”，在实体中点击红色表面，中心轴线，设置角度60，半径49.99（本来是想设置成50的，不小心移动了一下，孔心的位置），在软件右上角点击√，完成简单孔的创建。
19、如下图所示，将刚刚创建的简单孔进行轴阵列。

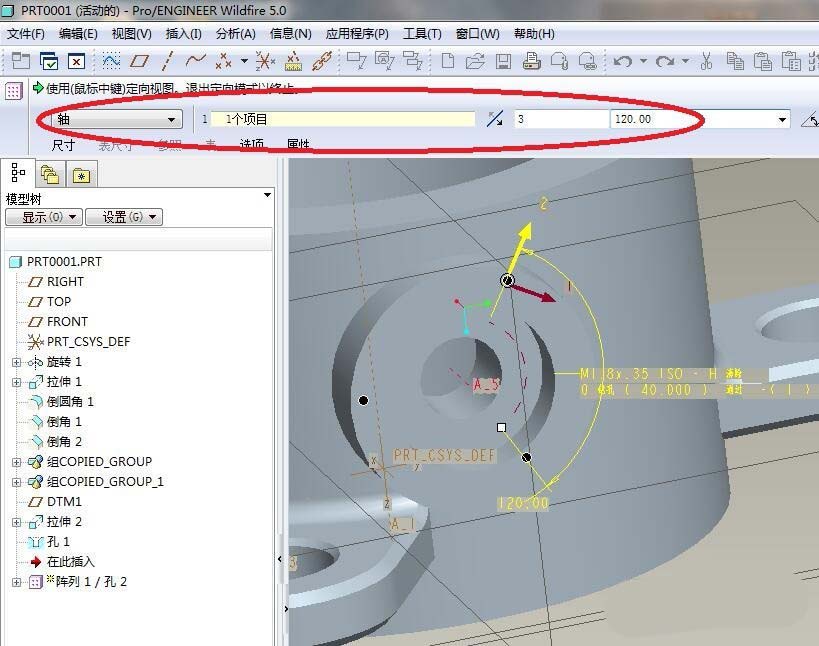

首先选中刚刚创建的孔，然后点击右边工具箱中的“阵列”图标，然后软件左上角设置阵列方式为：轴，然后选中下图中的阵列轴，然后设置阵列数量为：3，然后设置阵列角度为：120°，然后软件右上角√，完成轴阵列的操作。
20、这一步进行拔模操作。
首先如下第一幅图所示，点击右边工具箱中的“拔模”图标，软件左上角点击“参照”，实体中选择红色表面，

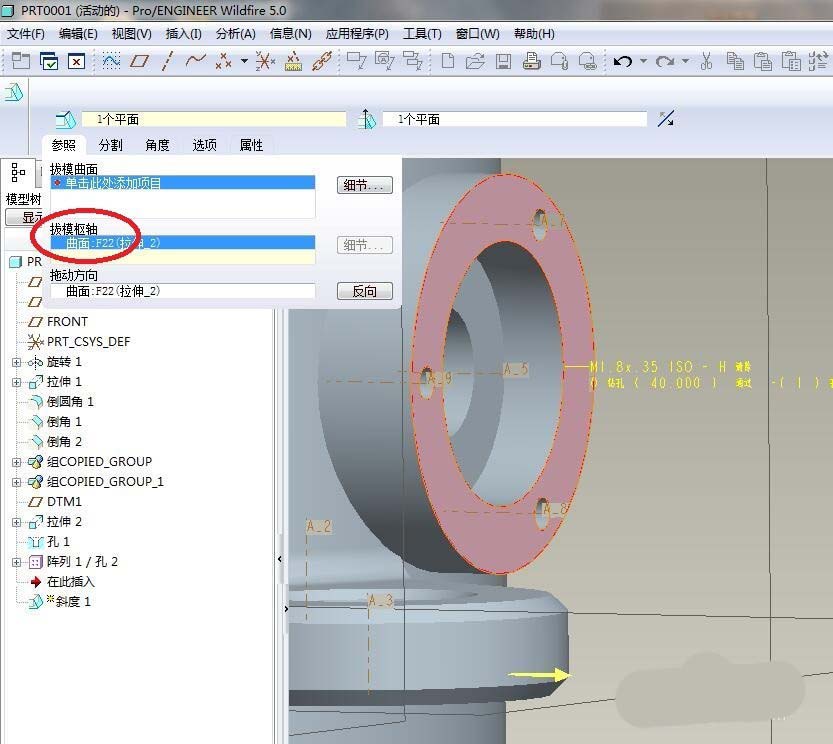

然后如下第二幅图所示，在参照中点击“拔模曲面”一栏，在实体中选择圆柱的侧面（红色曲面），

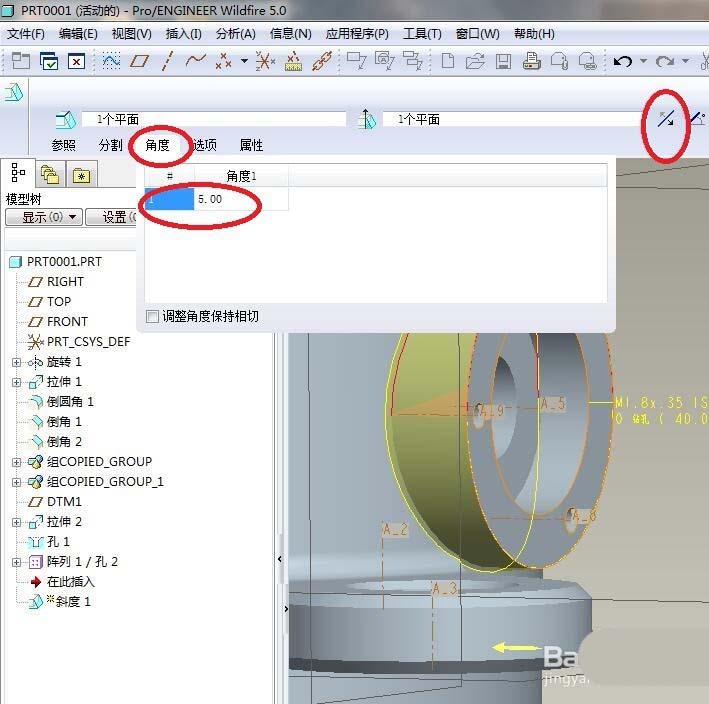

然后如下第三幅图所示，调整方向，向外张开，点击“角度”，输入5°，软件右上角点击√，完成拔模操作。
21、如下图所示，首先点击右边工具箱中的“倒圆角”图标，然后软件左上角设置圆角半径R为2，然后实体中选中边线，然后软件右上角点√，完成倒圆角操作。

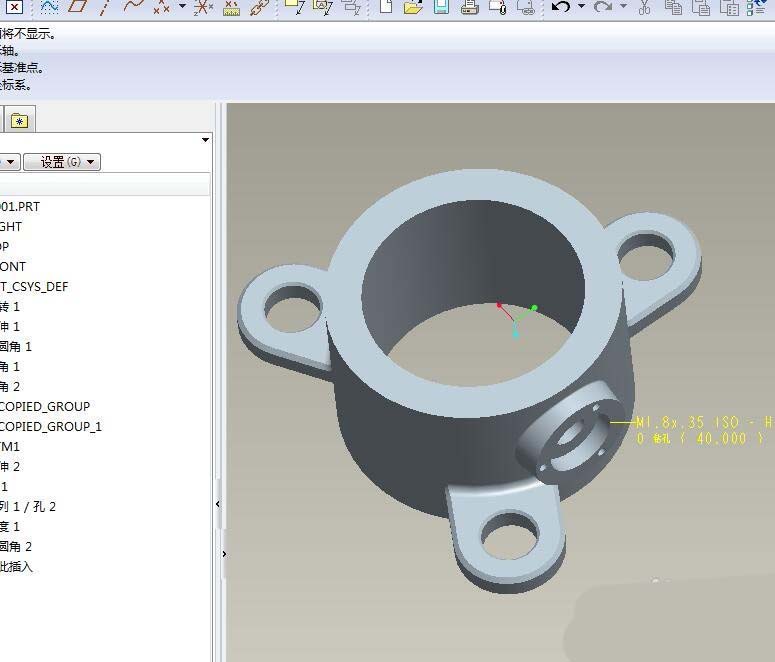

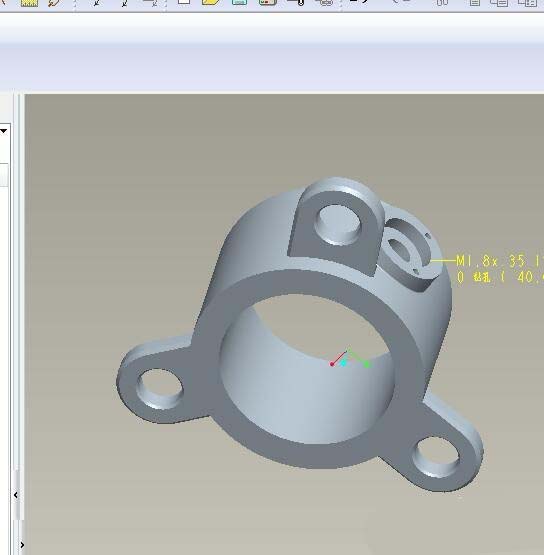

22、经过以上一系列操作，这个泵头零件模型算是创建完成了，隐藏掉所有的基准面、基准轴，就如下图所示了。
以上就是Proe5.0创建泵头的教程，希望大家喜欢，请继续关注脚本之家。
