UG10.0想要创建一个坚实型压片口香糖，该怎么创建呢？下面我们就来看看详细的教程。

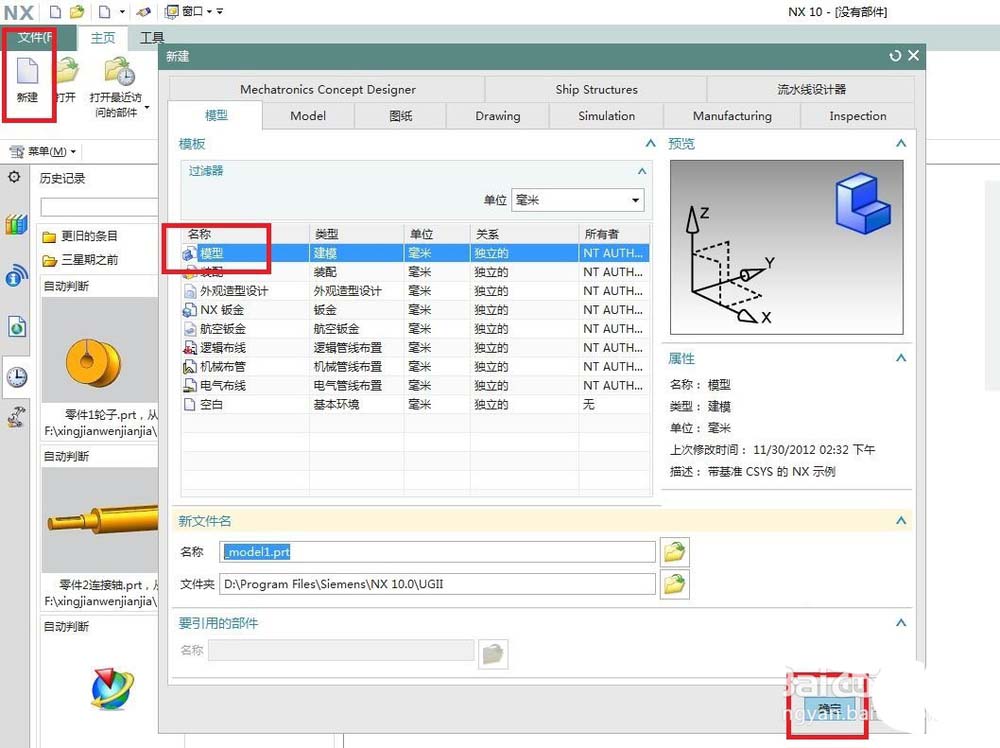

1、如下图示，打开UG10.0软件，新建一个空白的模型文件。

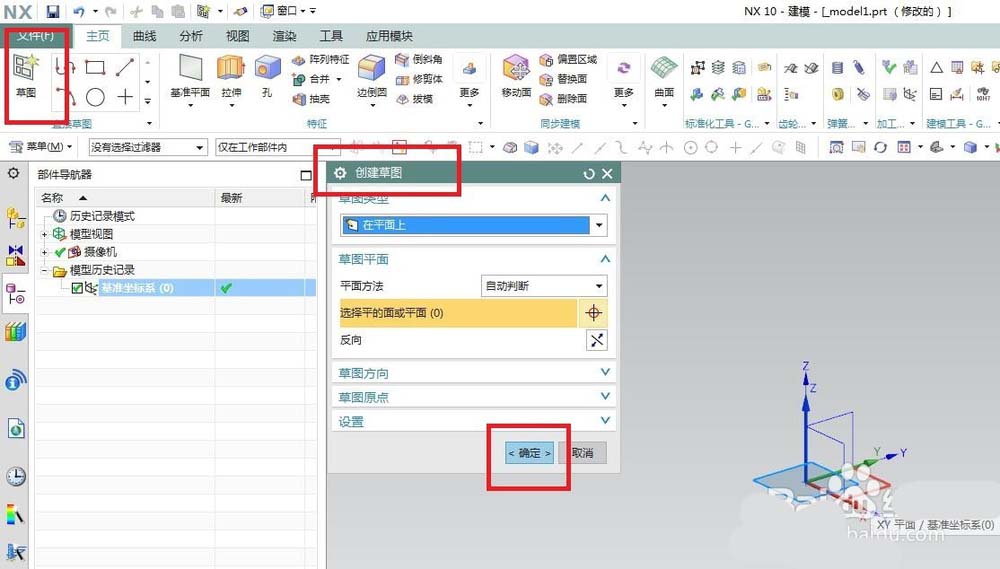

2、如下图所示，点击工具栏中的“草图”图标，在出现“创建草图”对话框之后，在基准坐标系中选择“XY平面”为草图平面，最后“确定”就行了。

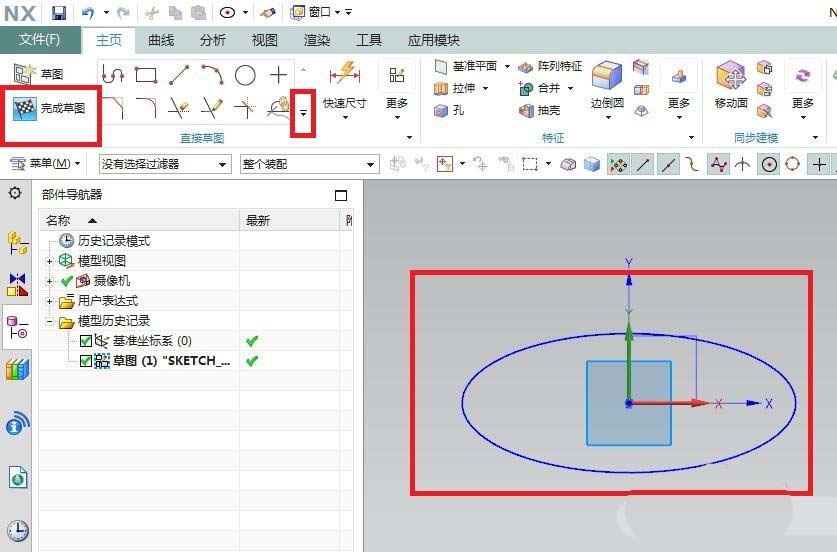

3、如下图示，首先点击工具栏中“直接草图”框右边的三角形，在出现的众多草图工具选择“椭圆”，然后以坐标原点为圆心画一个椭圆，尺寸自己看着办，最后“完成草图”即可。

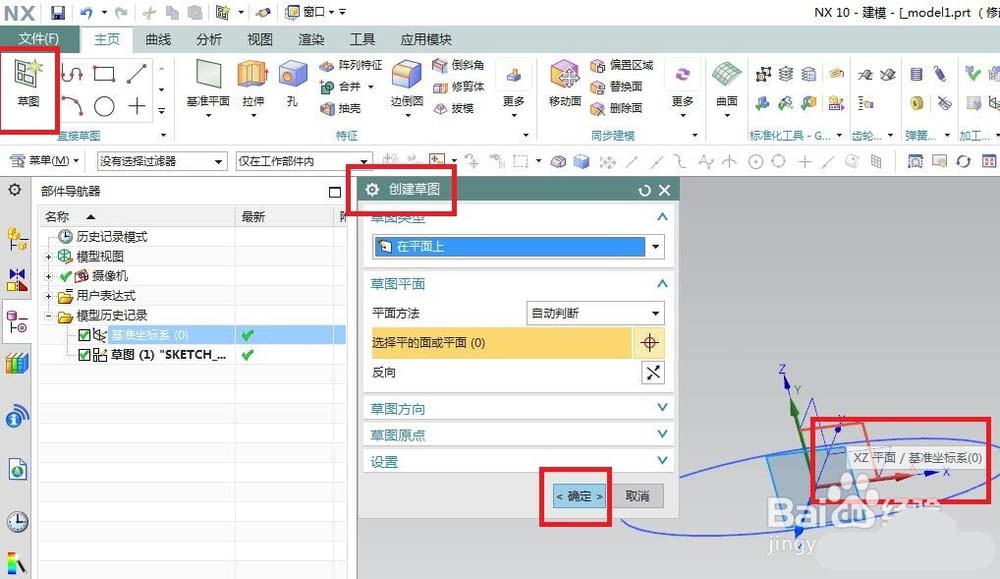

4、如下图所示，回到了特征工具栏，继续创建草图，这次草图平面是“XZ平面”。

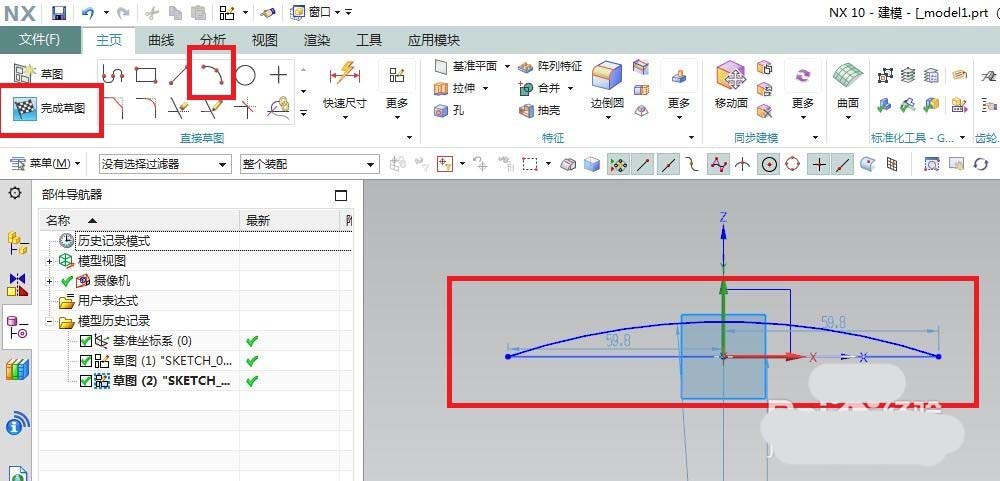

5、如下图所示，首先点击工具栏中的“圆弧”图标，在草图中画一个圆弧（见下图效果），“完成草图”。

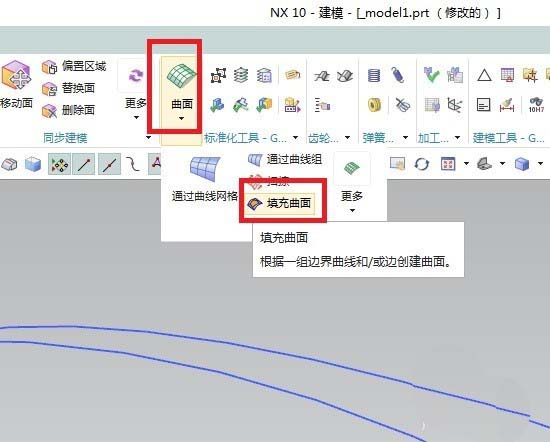

6、如下图所示，首先点击工具栏中的“曲面”下方的三角形，然后在下拉菜单中点击“填充曲面”。

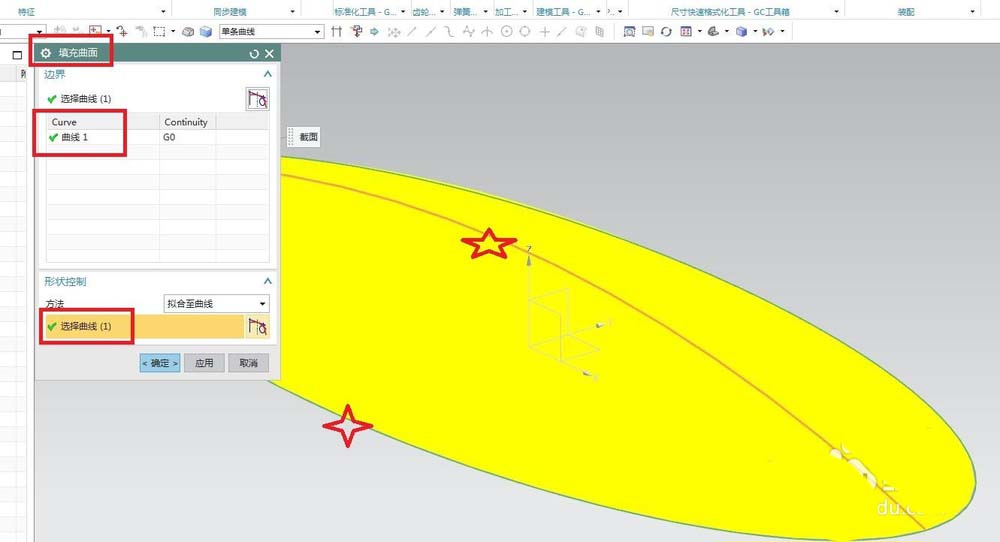

7、如下图所示，出现了“填充曲面”对话框，边界中选择“椭圆”，形状控制一栏中的方法改为“拟合至曲线”，曲线选择“圆弧”，最后点击“确定”。

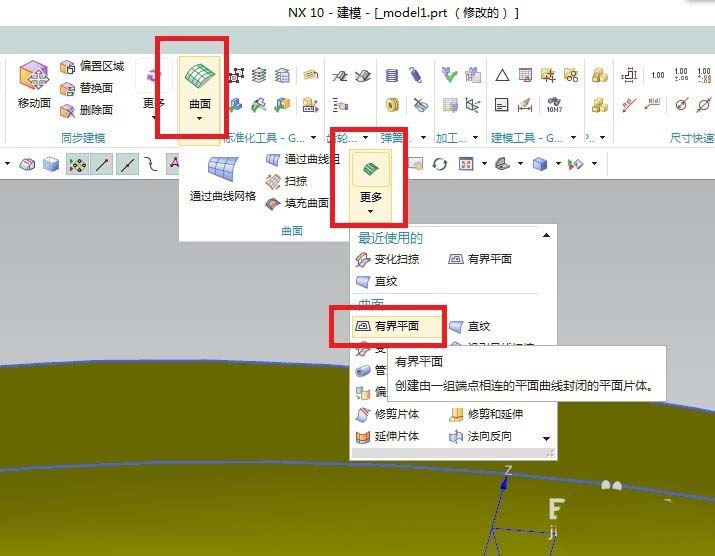

8、如下图所示，首先点击工具栏中的“曲面”下方的三角形，然后点击展开的下拉菜单中的“更多”下方的三角形，在最后一层的展开下拉菜单中点击“有界平面”。
9、如下图所示，出现“有界平面”对话框，曲线选择“椭圆。”

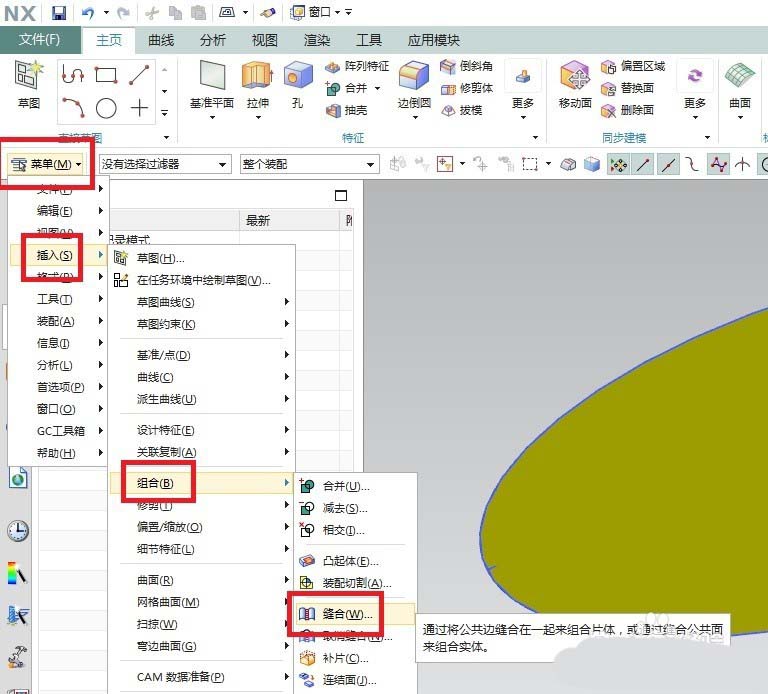

10、如下图所示，执行【菜单——插入——组合——缝合】，激活“缝合”命令。

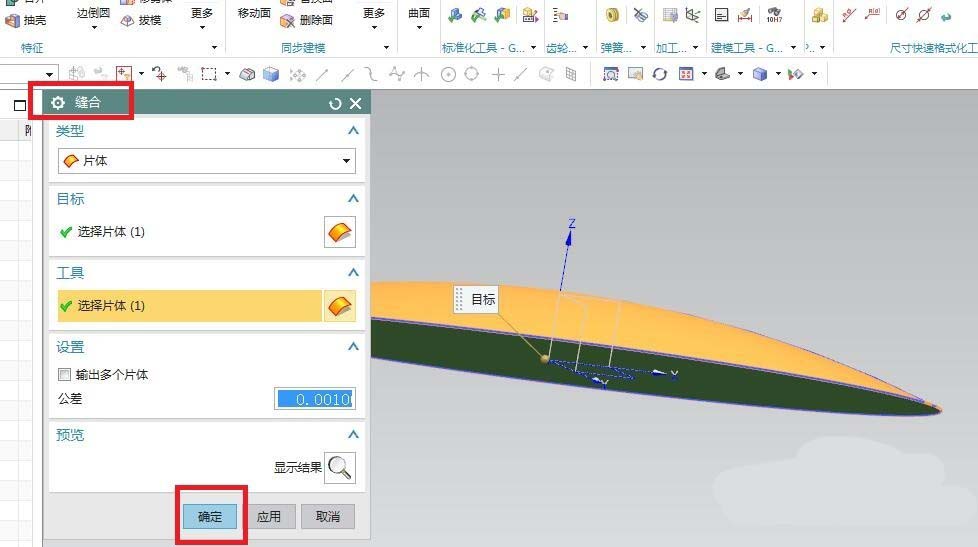

11、如下图所示，出现“缝合”对话框，目标和工具两栏各选择一个片体（一个是填充曲面，一个是有界平面），最后点击确定。

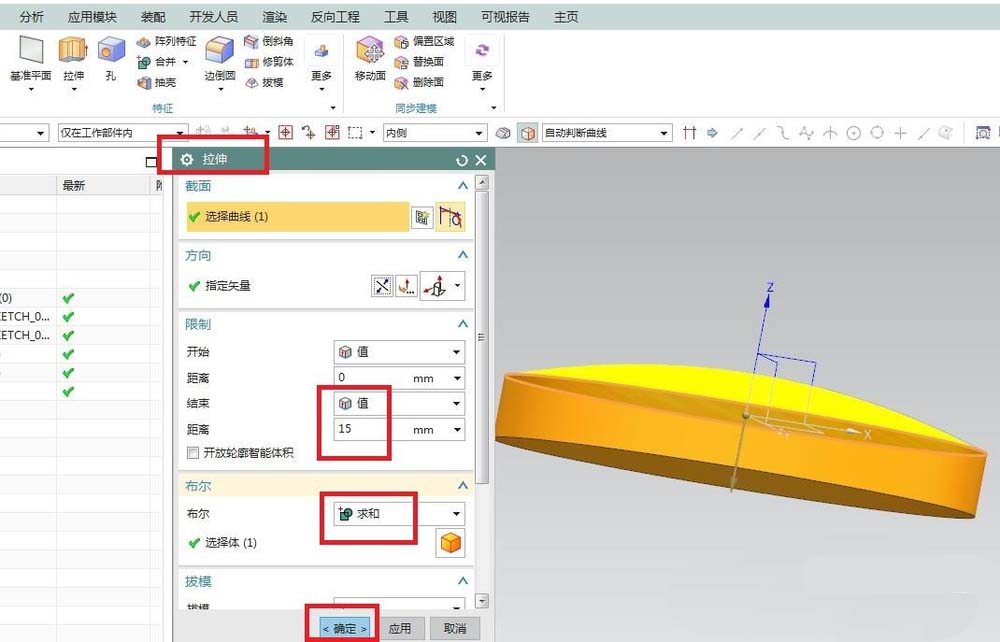

12、如下图所示，首先点击工具栏中的“拉伸”图标，弹出“拉伸”对话框之后，截面选择“椭圆”，拉伸高度感觉15差不多了，别忘了“布尔求和”，最后更别忘了“确定。”

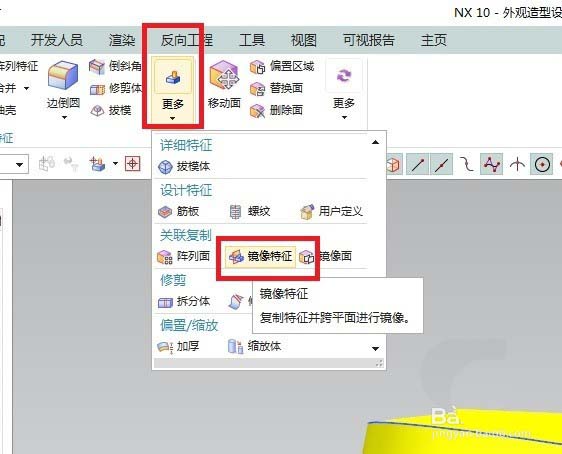

13、如下图所示，点击工具栏中的“更多”下方的三角形，在展开的下拉菜单中点击“镜像特征”。

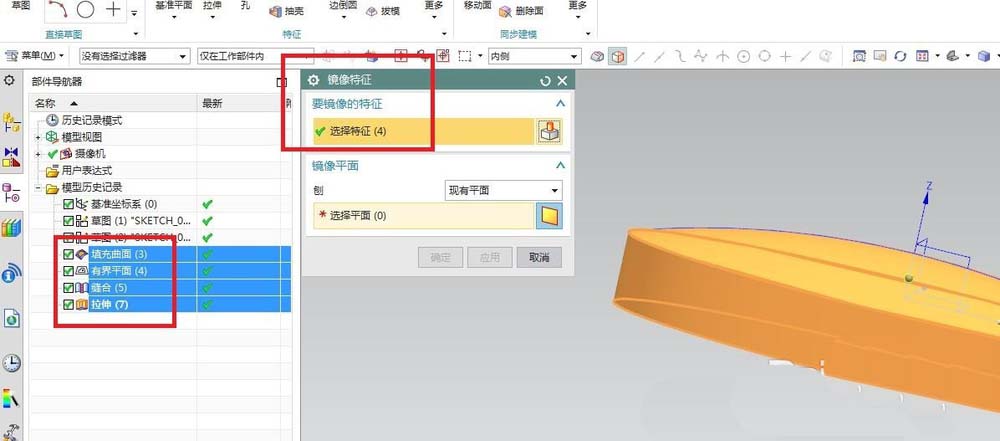

14、如下图所示，出现了“镜像特征”对话框，首先我们选择要镜像的特征：见设计树，这四种都要选中。

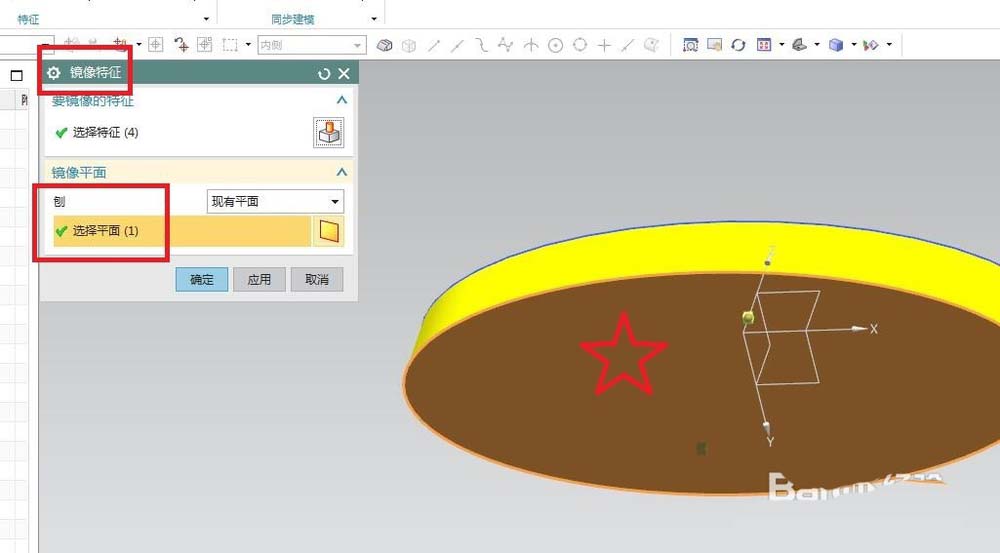

15、如下图所示，镜像平面一栏选择下图中红色五角星所在的平面。

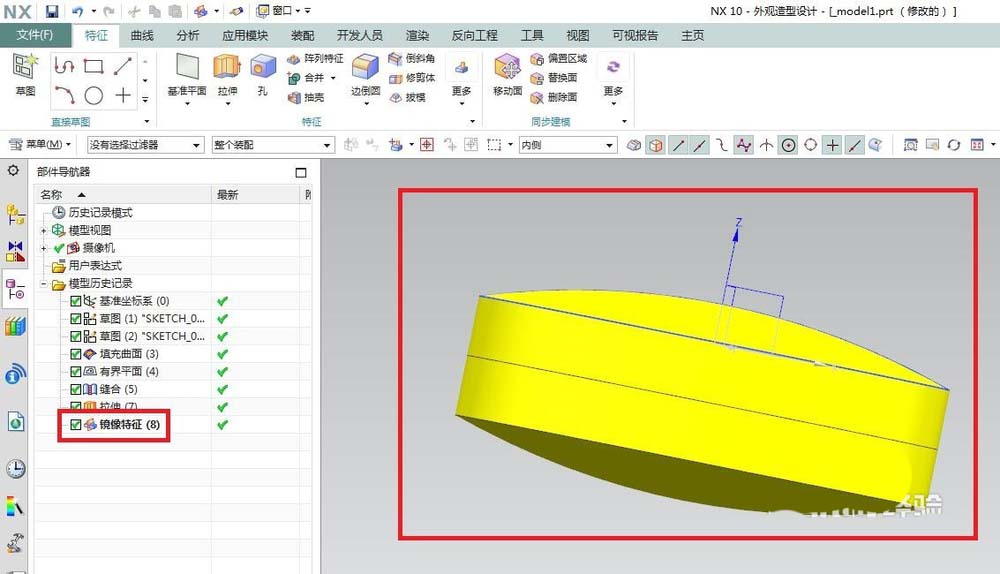

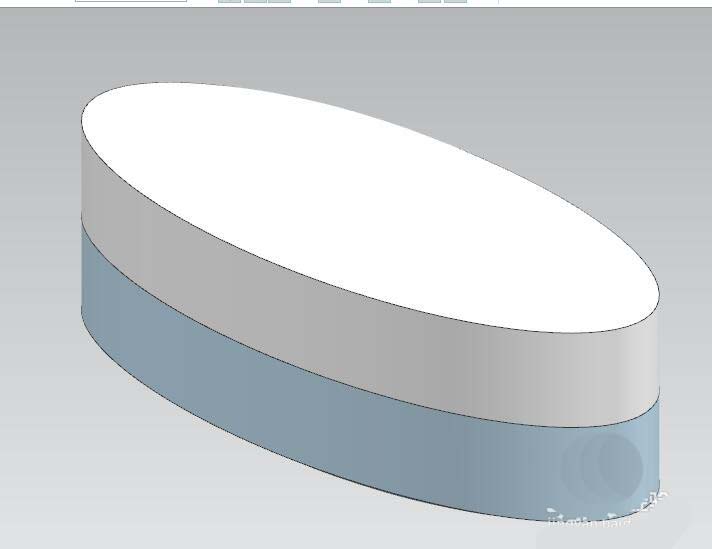

16、如下图所示，完成镜像之后，口香糖的主体就完成了。

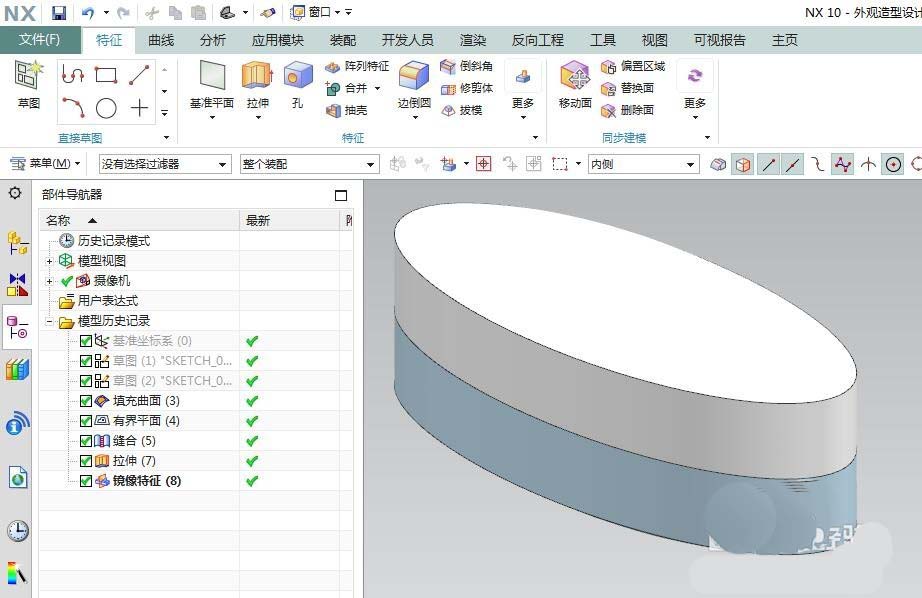

17、如下图所示，按照我们在店里面买的口香糖颜色，给实体“指派特征颜色”，然后坚实型压片口香糖就造好了。
以上就是UG10.0建模三维立体的压片口香糖的教程，希望大家喜欢，请继续关注脚本之家。
