筷子是中国传统的餐具，我们吃饭的时候经常用得到，该怎么建模筷子呢？下面我们就来看看SolidWorks建模筷子的教程。

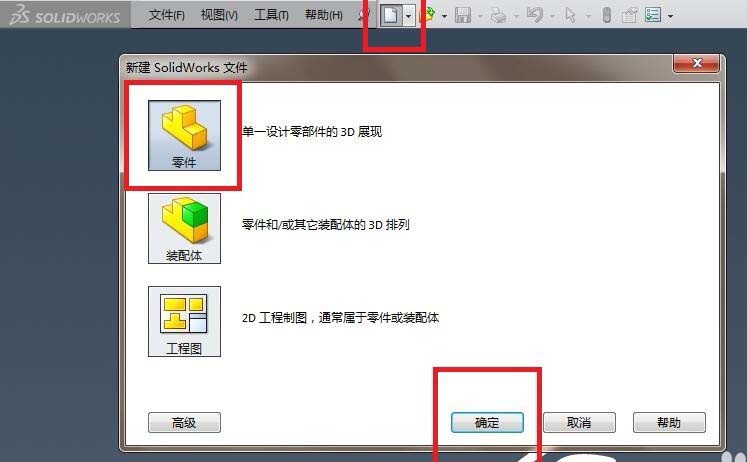

1、如下图所示，打开SolidWorks软件，新建一个空白的零件文件。

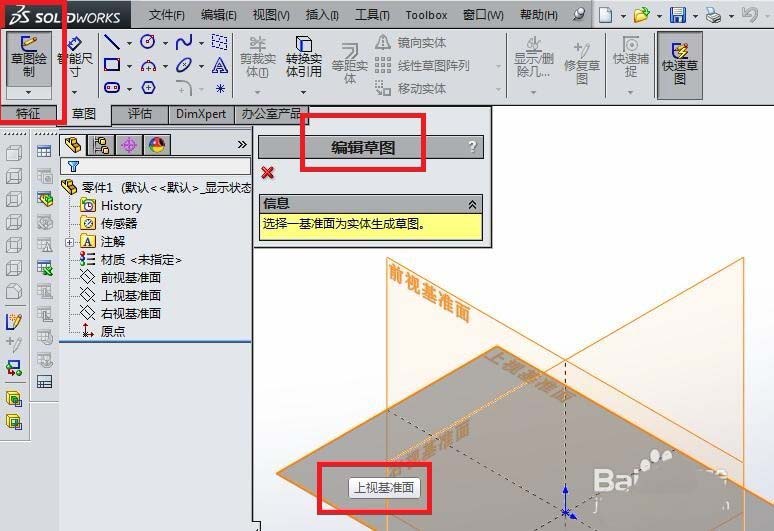

2、如下图所示，首先点击工具栏中的“草图绘制”图标，然后一个“编辑草图”对话框和三个基准面，笔者选择“上视基准面”作为草图平面。

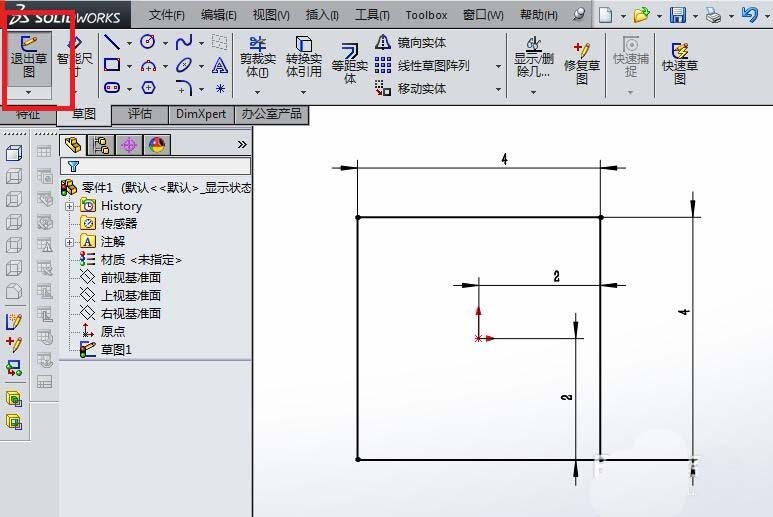

3、如下图所示，首先点击工具栏中的“矩形”图标，然后在草图区域画一个矩形，然后点击工具栏中的“智能尺寸”图标，照着下图所示标注尺寸，要求矩形（4x4正方形）中心点与坐标原点重合，最后“退出草图”。

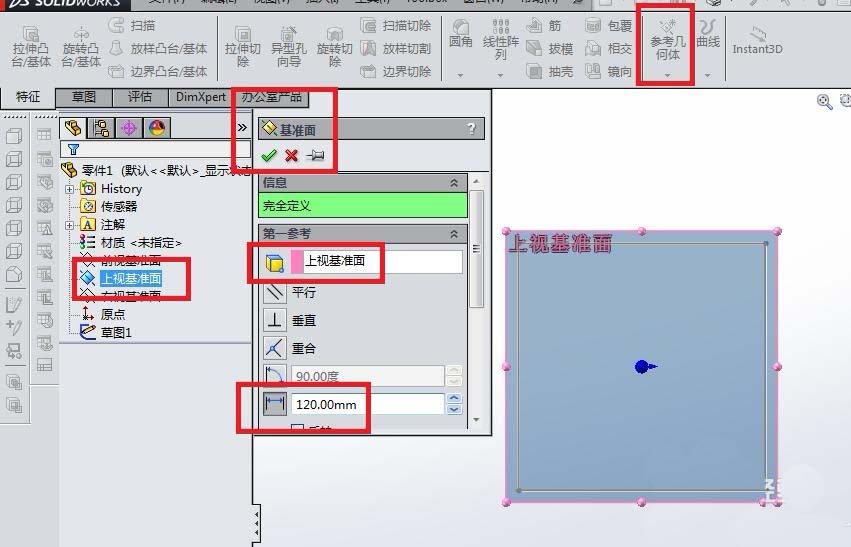

4、如下图所示，首先点击工具栏中的“参考几何体”下方的三角图标，然后在其展开的下拉菜单中点击“基准面”，在弹出“基准面”对话框之后，点击设计树中的“上视基准面”作为第一参考，设置距离为120，然后打√。

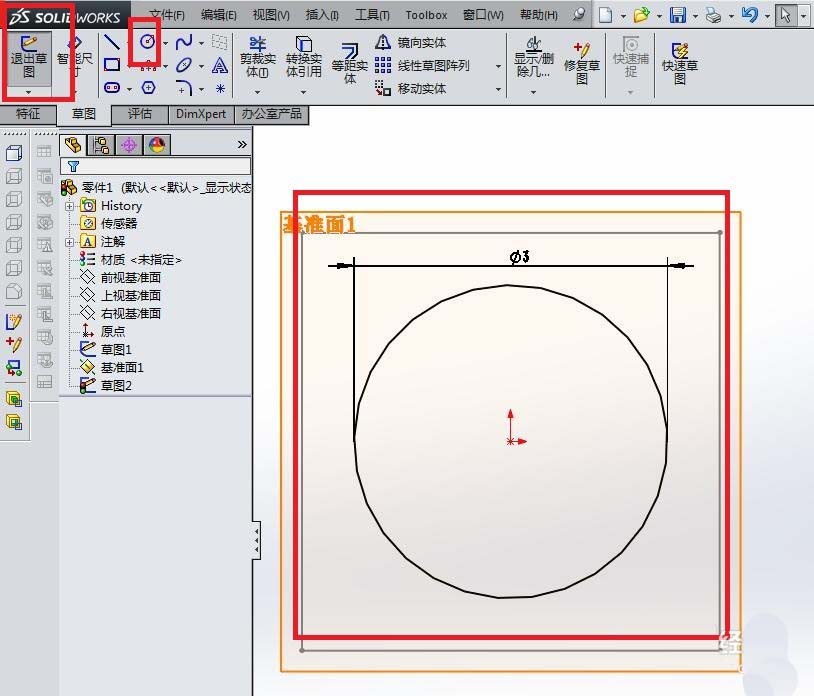

5、如下图所示，首先选中刚刚新建的基准面，然后在工具栏中点击“草图绘制”就直接进入到草图状态，然后点击工具栏中的“圆”图标，然后以坐标原点为圆心画一个圆，然后点击工具栏中的“智能尺寸”标注圆的直径3，然后“退出草图”。

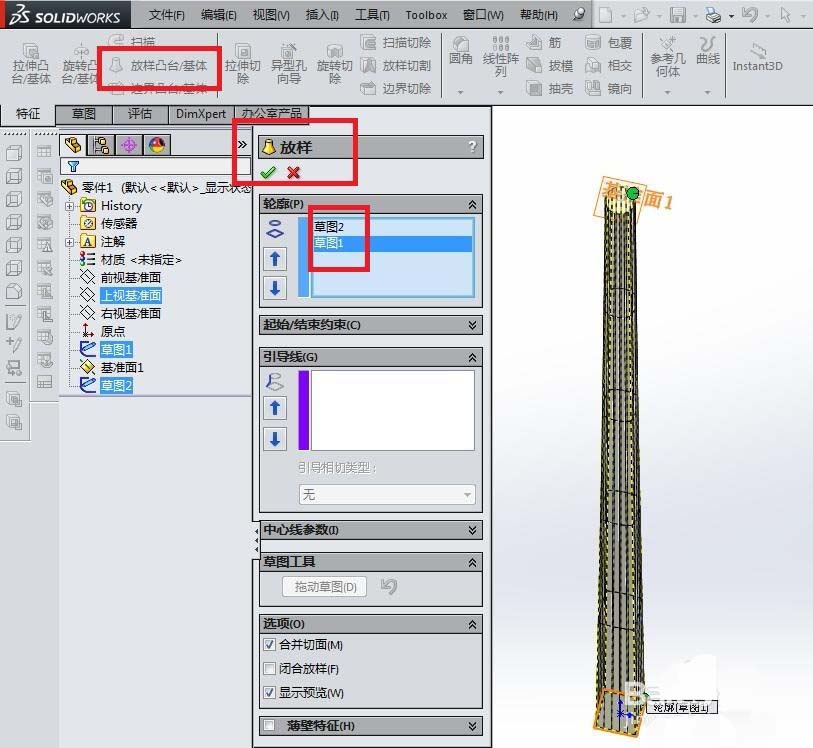

6、如下图所示，首先点击工具栏中的“放样凸台/基体”图标，然后出现“放样”对话框，然后在对话框中轮廓一栏选择矩形草图和圆形草图，然后打√。

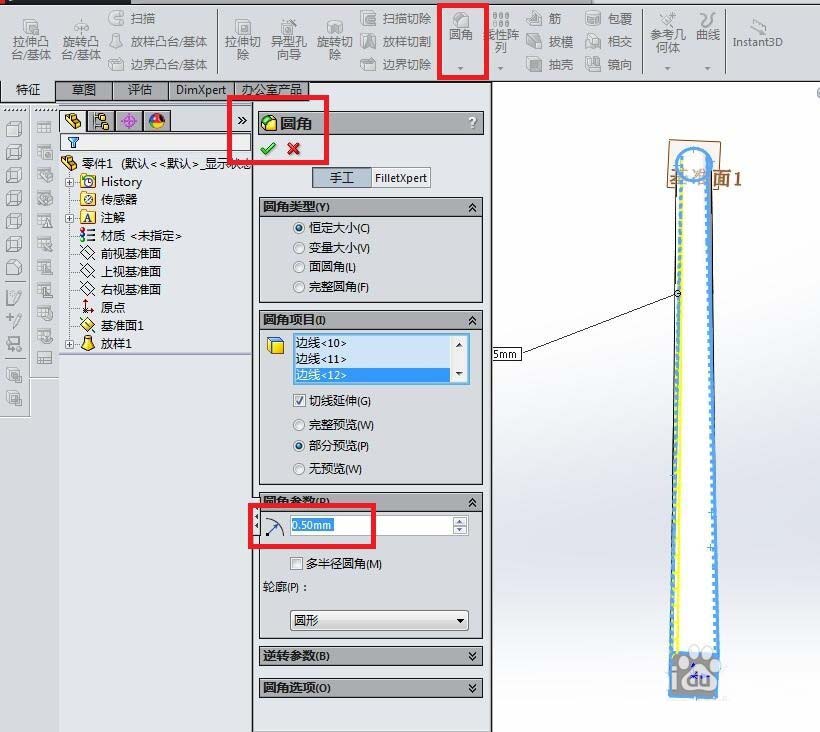

7、如下图所示，首先点击工具栏中的“圆角”图标，然后出现圆角对话框，然后对话框中圆角项目一栏选中所有边线，圆角参数一栏选择0.5就够了，最后打√。完成以上所有步骤，至此，一根筷子算是造好了。

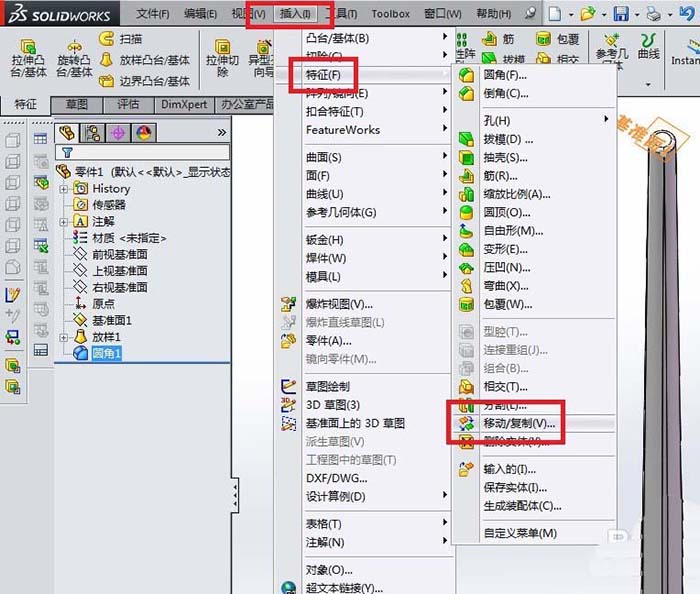

8、如下图所示，首先点击标题栏中的“插入”，然后在其展开的下拉菜单中点击“特征”，再在“特征”的下拉菜单中点击“移动/复制”。

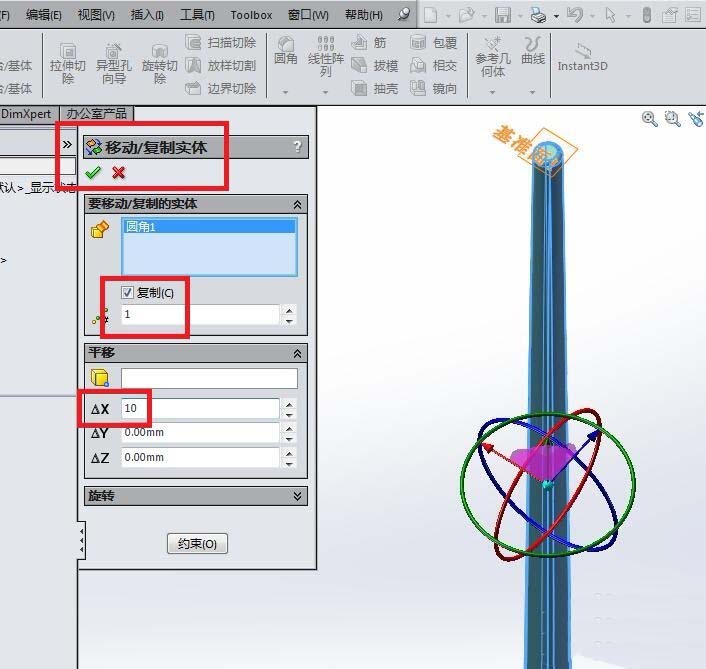

9、如下图所示，弹出一个“移动/复制实体”对话框，要移动/复制的实体一栏在三维区域选择这个零件所有实体，不要去设计树中选择，否则不成功，然后勾选“复制”，设定复制数量为1，平移一栏△x改为10，最后点击对话框左上角的√。

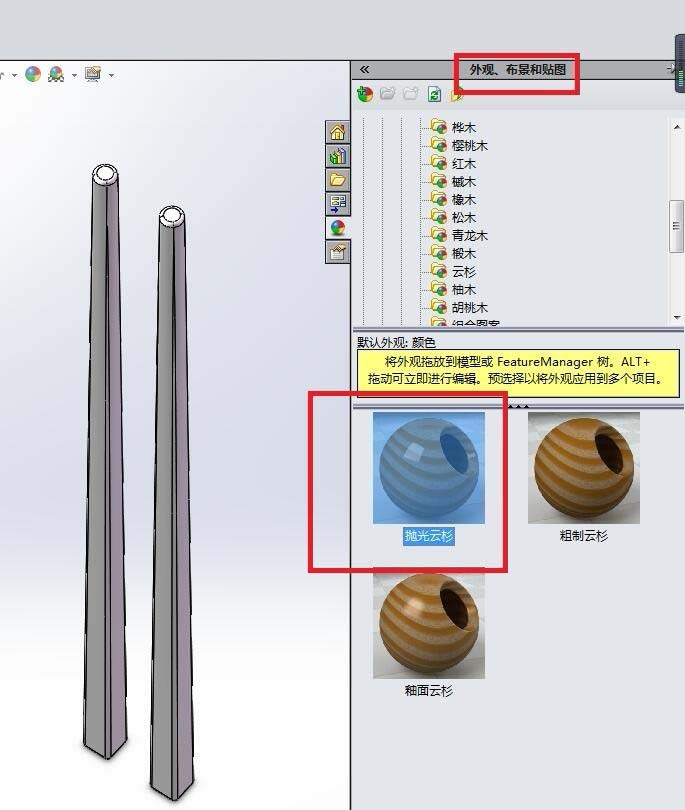

10、如下图所示，一根筷子变成了一双筷子，然后点击软件右边的“外观”图标，在弹出的素材库中选择一款我们喜欢的颜色，笔者选择了“抛光云杉”。

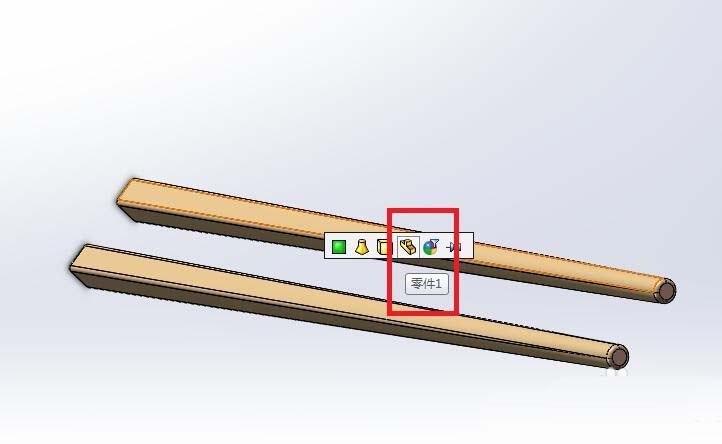

11、如下图所示，用鼠标左键将“抛光云杉”拖动到那一双筷子上再松开，然后在随之弹出的工具栏中点击整个零件的图标，（如果文件没有保存，则默认的是“零件”，如果保存了，则选择保存的“文件名”）

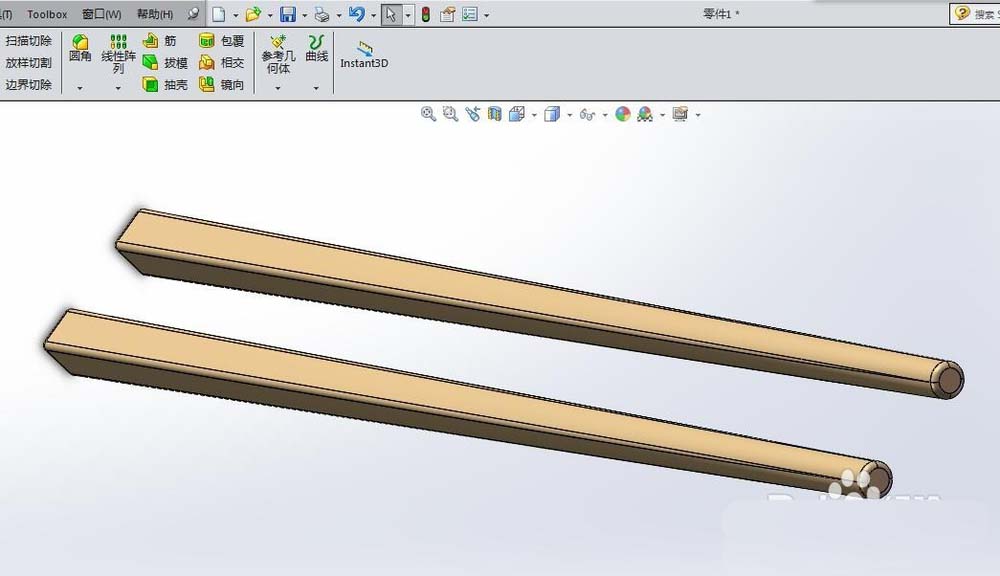

12、如下图所示，一双云杉筷子就在SolidWorks中造出来了。
以上就是sw创建筷子的教程，希望大家喜欢，请继续关注脚本之家。
