三棱锥是很常见的几何体，
在其他三维软件中很容易就可以创建一个三棱锥（例如放样，成角度拉伸等），
那么，
在Pro/e中又是如何造三棱锥的呢？

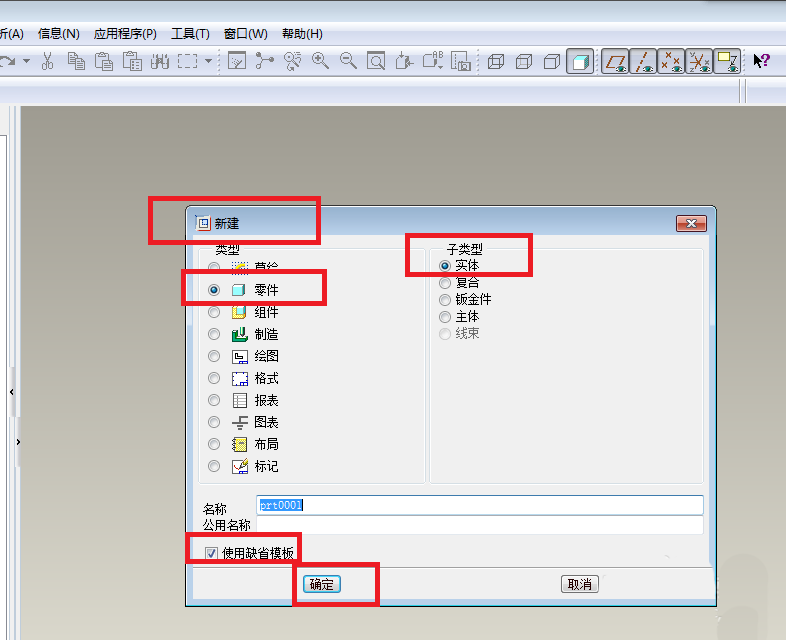

1、如下图所示，打开Pro/e5.0软件，新建一个实体零件，默认勾选使用缺省模板，最后点击“确定”。

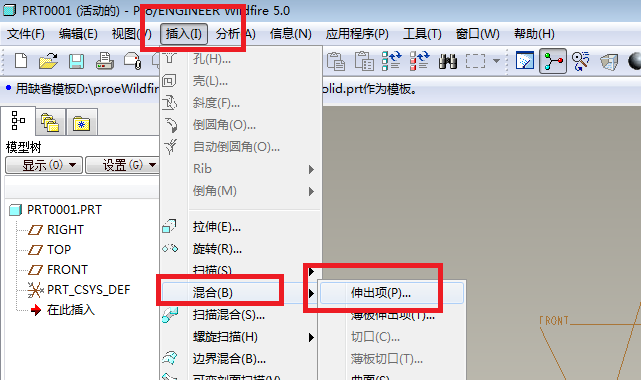

2、如下图所示，Pro/e成功进入到三维建模的状态，然后点击工具栏中的“插入”，在其弹出的下拉菜单中点击“混合”，在最后一层下拉菜单中点击“伸出项”。

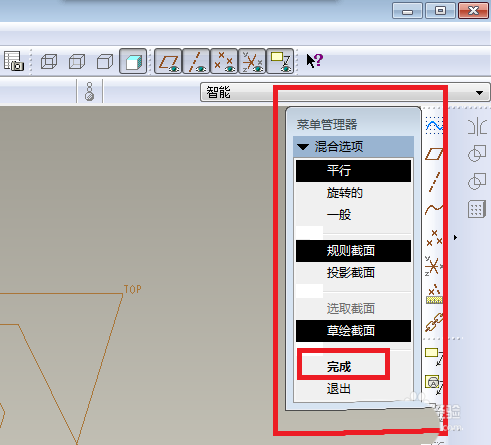

3、如下图所示，软件的右边出现了一个菜单管理器，看着这些选项没什么问题，所以我们直接点击“完成”。
4、如下图所示，出现了一个“伸出项：混合，平行，规则截面”对话框，然后菜单管理器有变化了，可以点击其中的“完成”。

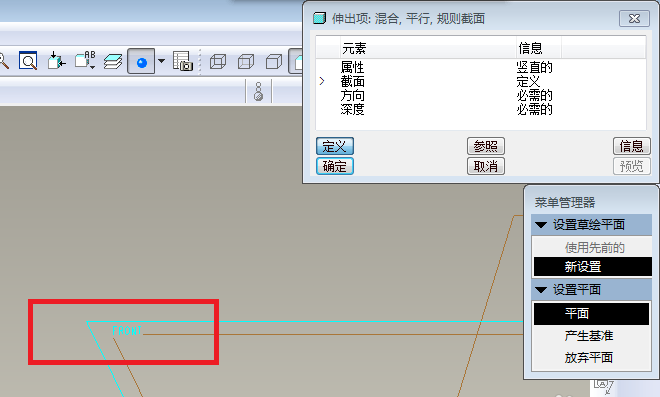

5、如下图所示，菜单管理器又有了变化，这时，我们点击三个基准面中的“FRONT”面。

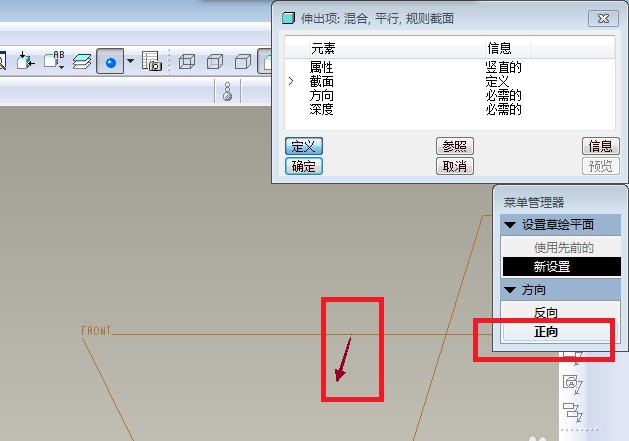

6、如下图所示，菜单管理器又有了变化，看着选项，笔者选择了“正向”。

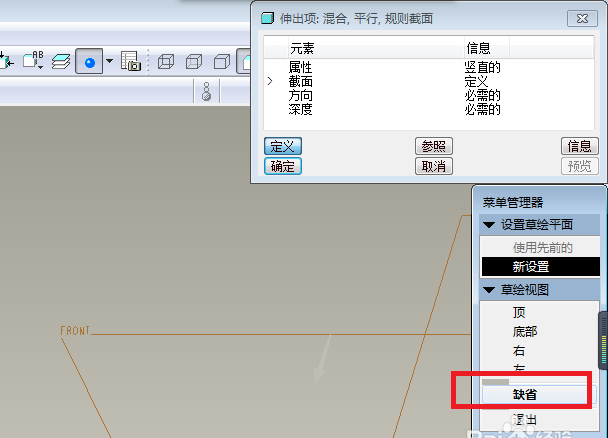

7、如下图所示，选择完正向，在随后变化的菜单管理器中点击“缺省”。

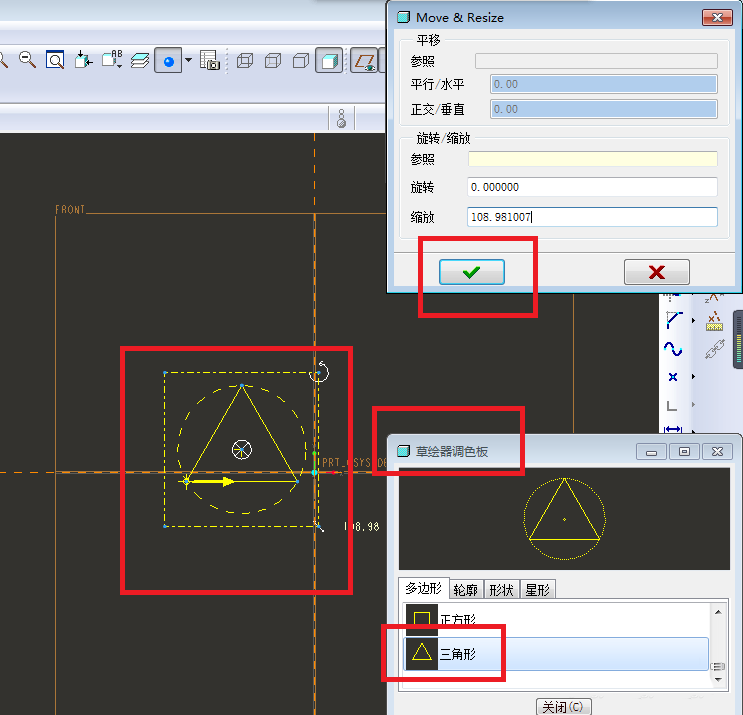

8、如下图所示，成功进入到草绘状态，点击右边工具箱中的“调色板”图标，再在弹出的“草绘器调色板”对话框中找到三角形，并用鼠标左键双击它，再在草绘平面空白区域单击鼠标左键，然后点击对话框中的√，然后在点击右边工具箱中的“标注”图标，将三角形的中点定位到坐标原点，至此，这一步完成。

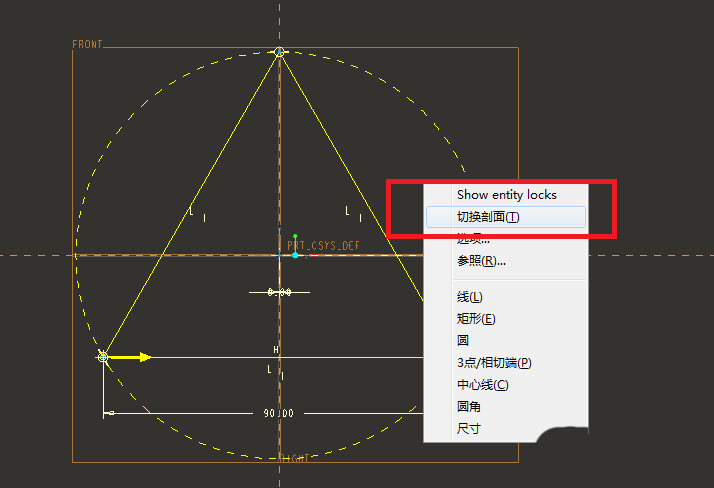

9、如下图所示，在草绘区域空白处长按鼠标右键至出现下图中的下拉菜单为止，（注意，是长按，不能点击一下就松开，那样没用）然后在弹出的下拉菜单中点击“切换剖面”。这一步至关重要。

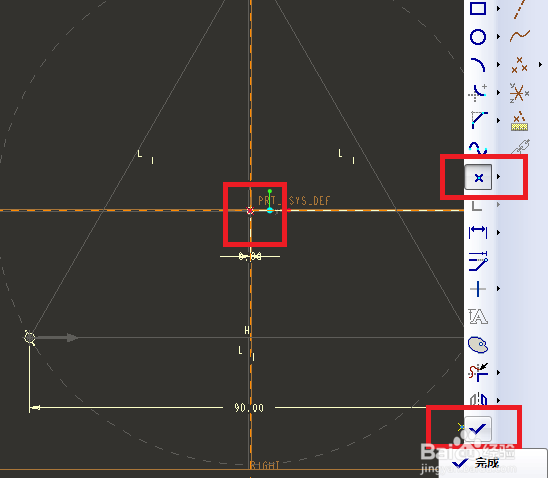

10、如下图所示，点击右边工具箱中的“点”图标，在坐标原点点击一下，创建一个点，最后点击右边工具箱中最下方的√（完成图标），至此，完成截面草绘。

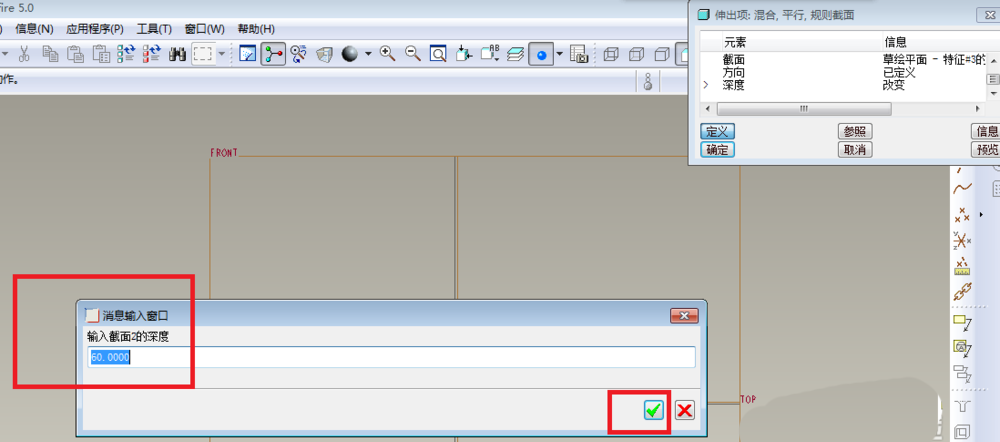

11、如下图所示，出现一个“消息输入窗口”，要求输入截面深度，笔者选择了输入60，然后点√。

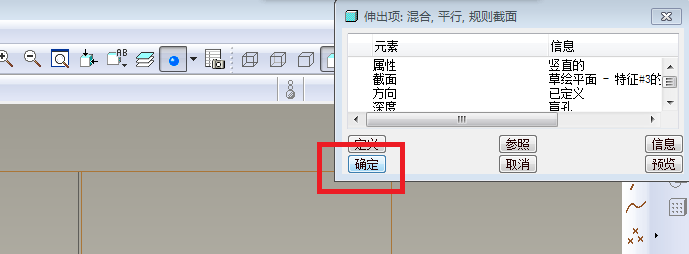

12、如下图所示，伸出项对话框中的所有元素都已设置完毕，可以点击“确定”了。

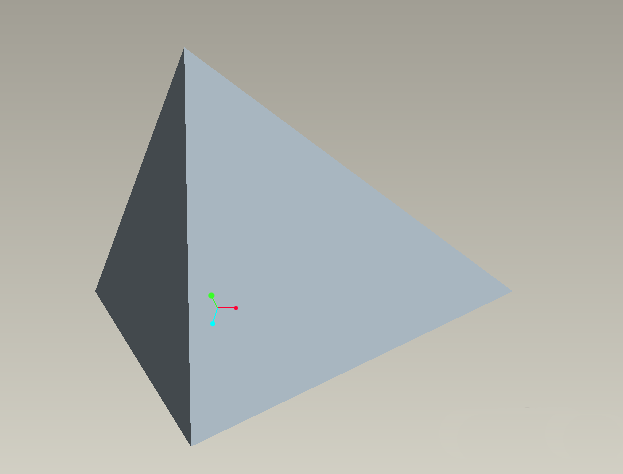

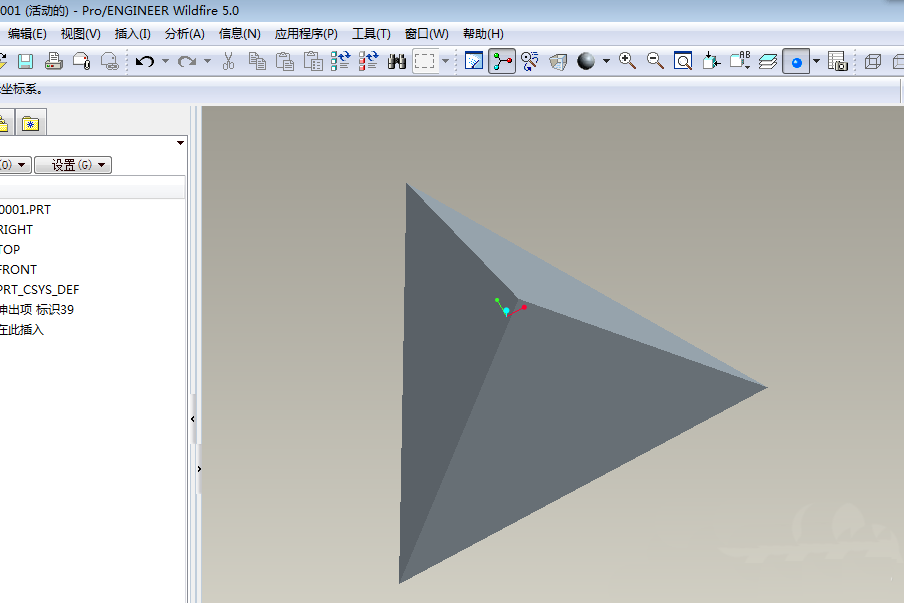

13、如下图所示，一个三棱锥就这样造好了，隐藏掉基准面、基准线等，就和下图相同了。
以上就是proe建模三维立体三棱锥模型的教程，希望大家喜欢，请继续关注脚本之家。
