UG在已有的屏风柜上，创建出相应的抽屉模型。该怎么实现呢？下面我们就来看看详细的教程。
1、如图，要在模型的四方格内配上二个手拉抽屉；该怎么做呢？

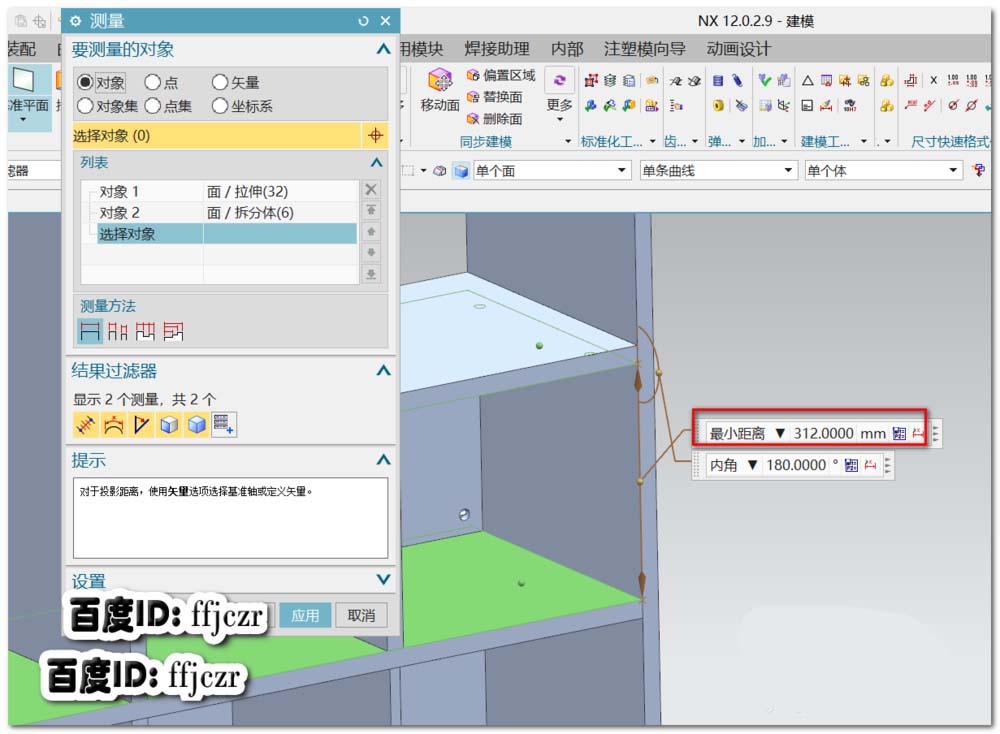

2、师傅说，那就首先量出存放抽屉的最大尺寸了。用测量工具，量得方格的高度为312；所以抽屉的高应为150.量得方格的深度为376，那么抽屉的纵深应为365.

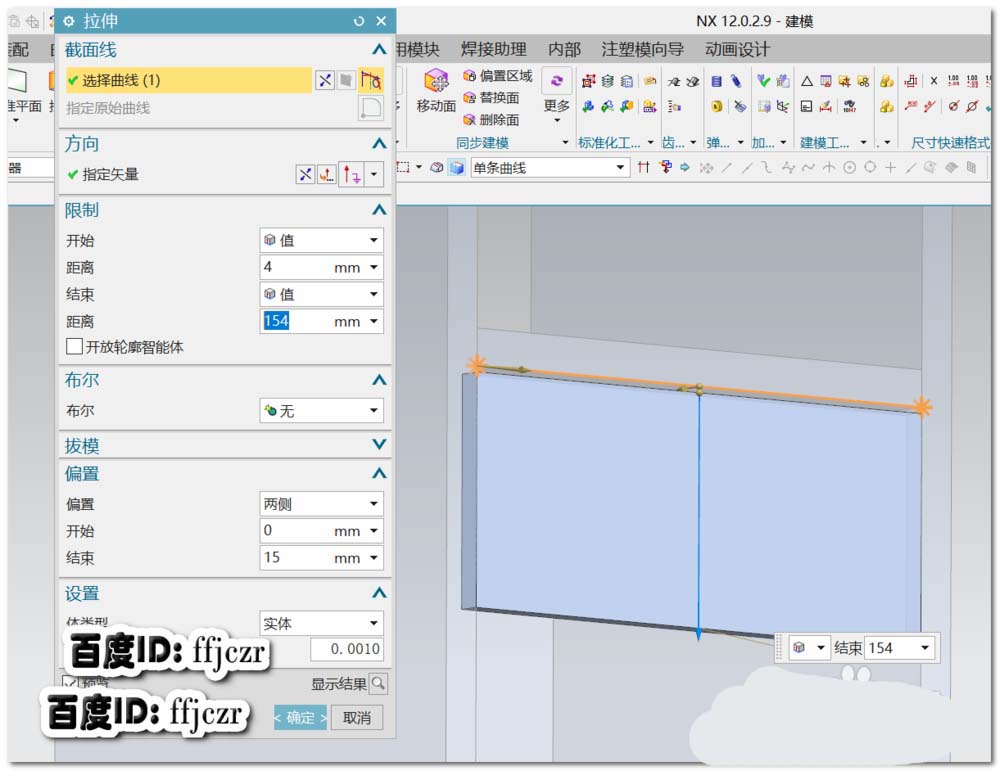

3、选用拉伸命令，截面线为方格的上边线；向下拉伸，开始值为4，结束值为154，布尔为无；进行两侧偏置，开始值为0，结束值为15.即可得到抽屏的前面板。选用偏置面命令，将面板左右面向内偏置1CM，使面板与方格之间存在空隙，以方便抽屏的拉推。

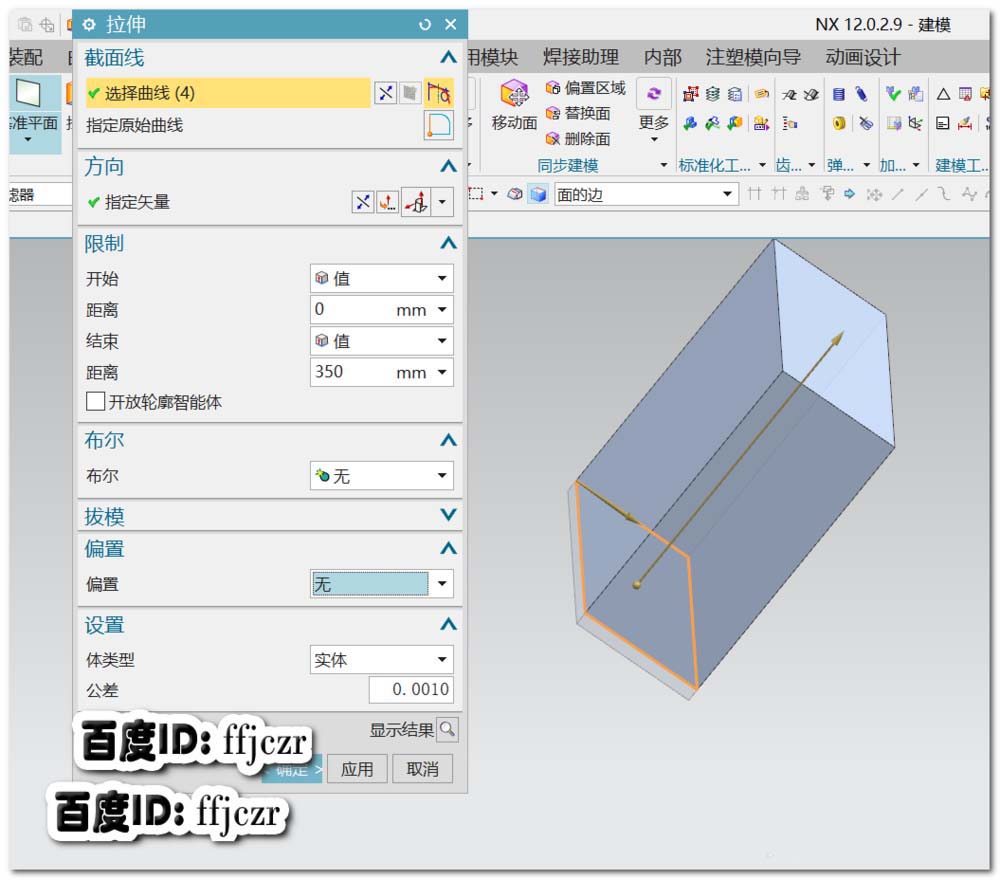

4、单独显示抽屉面板，选用拉伸命令，选择模式为面的边；以抽屉面板的里面边为截面线；开始值为0，结束值为350.布尔为无。

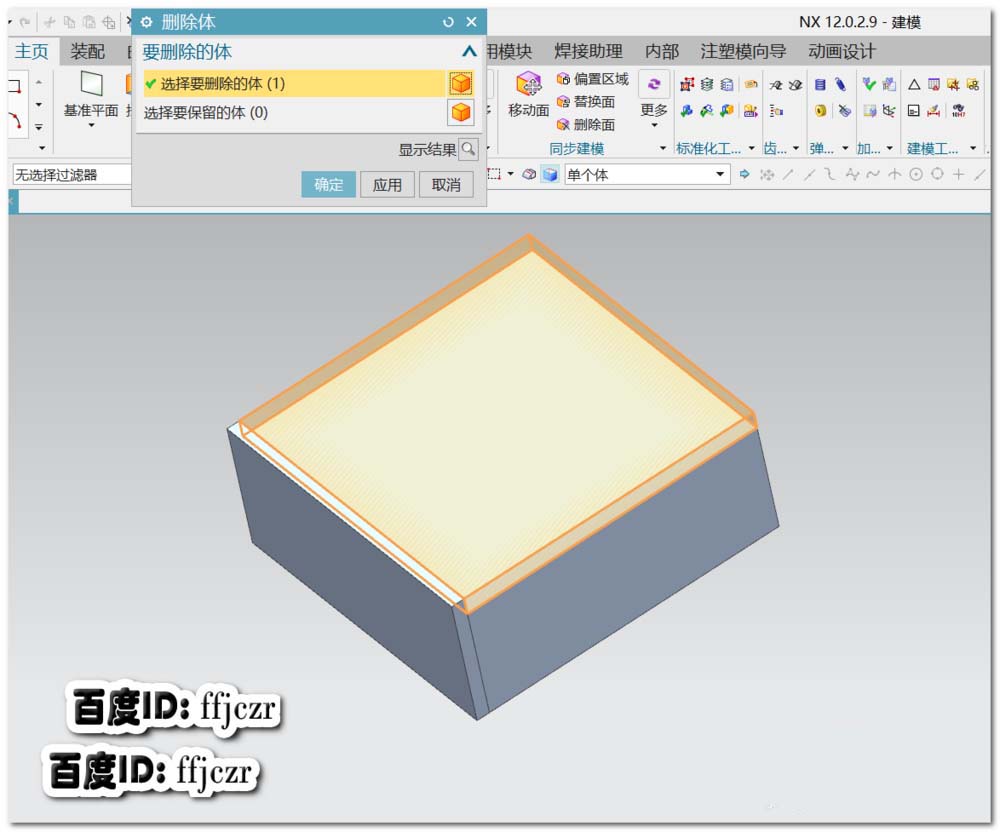

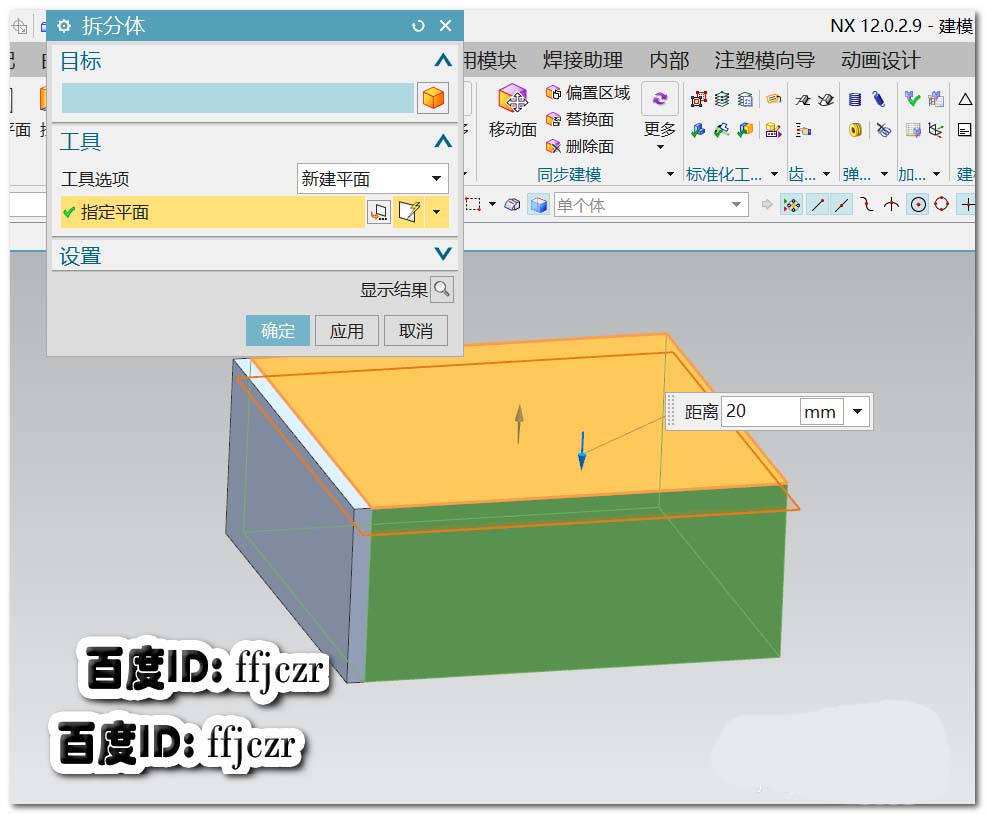

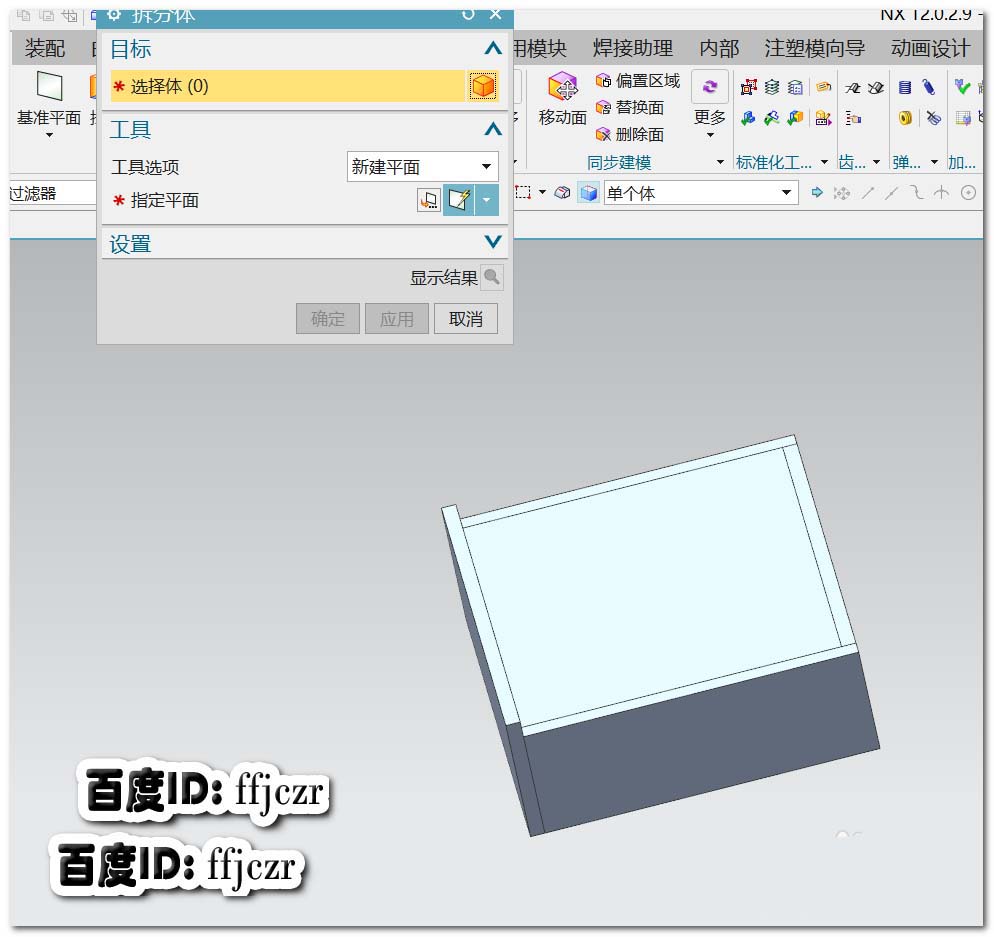

5、选用拆分体命令，拆分对象为上步拉伸得到的实体。工具体平面为实体面的向下20的距离。选用删除体命令，将拆分的上部实体删除掉。

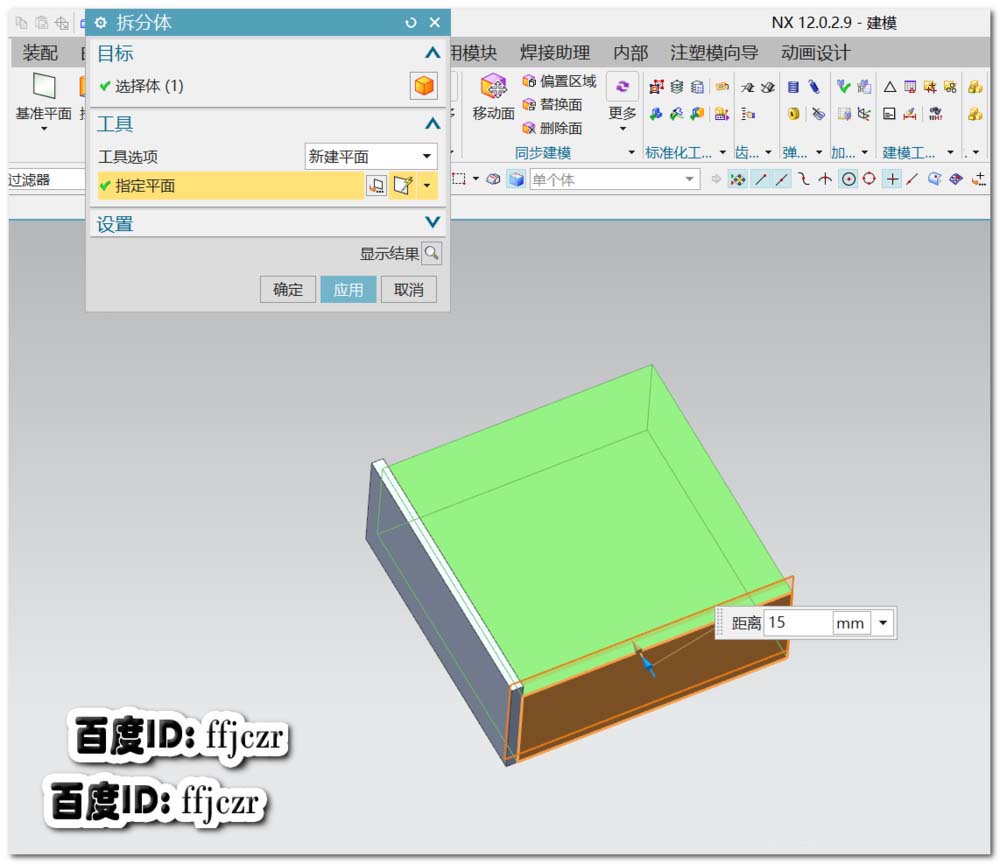

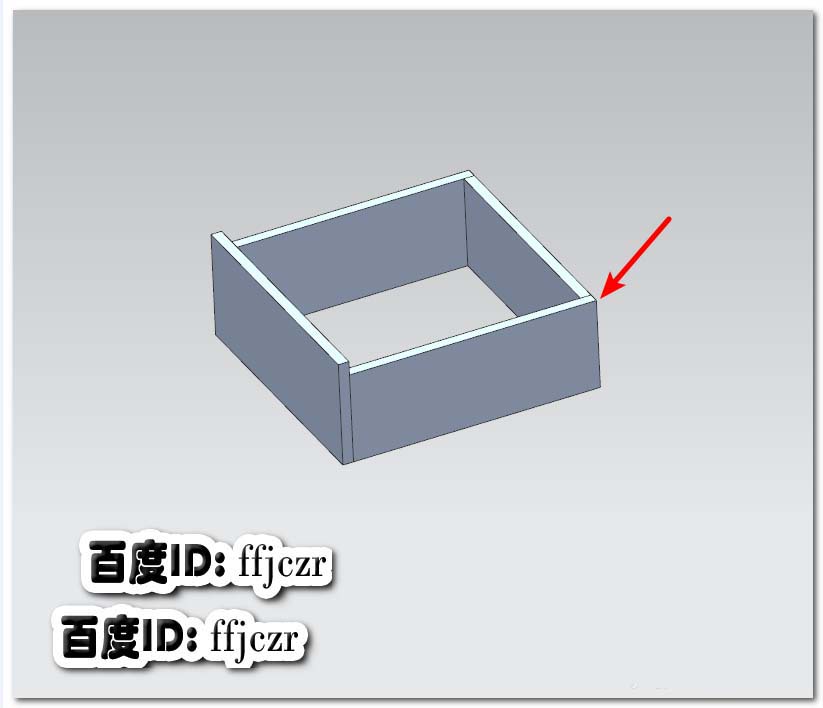

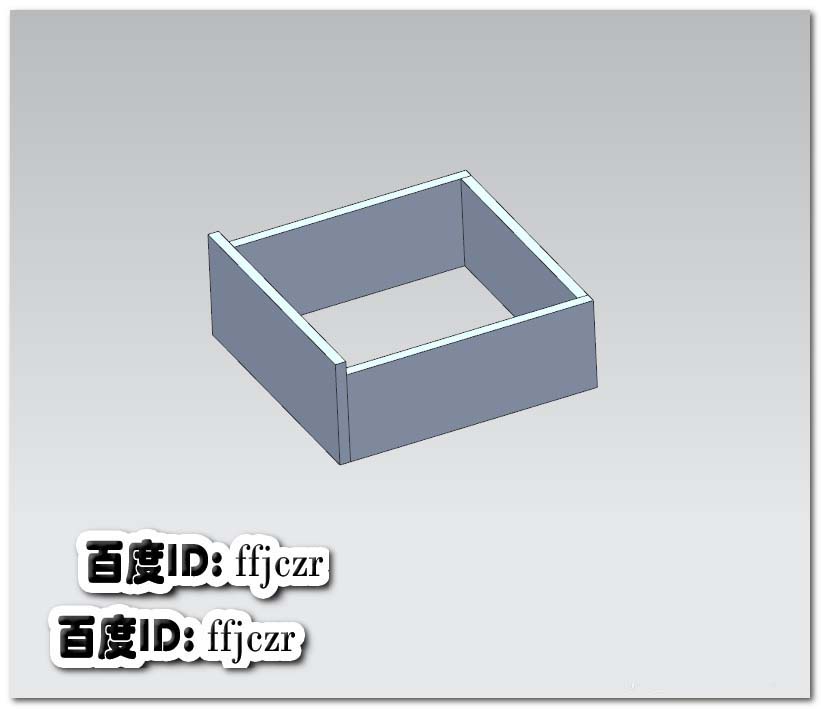

6、用同样的方法，将抽屉里面的三块围板分拆出来。拆分出来的板厚15.

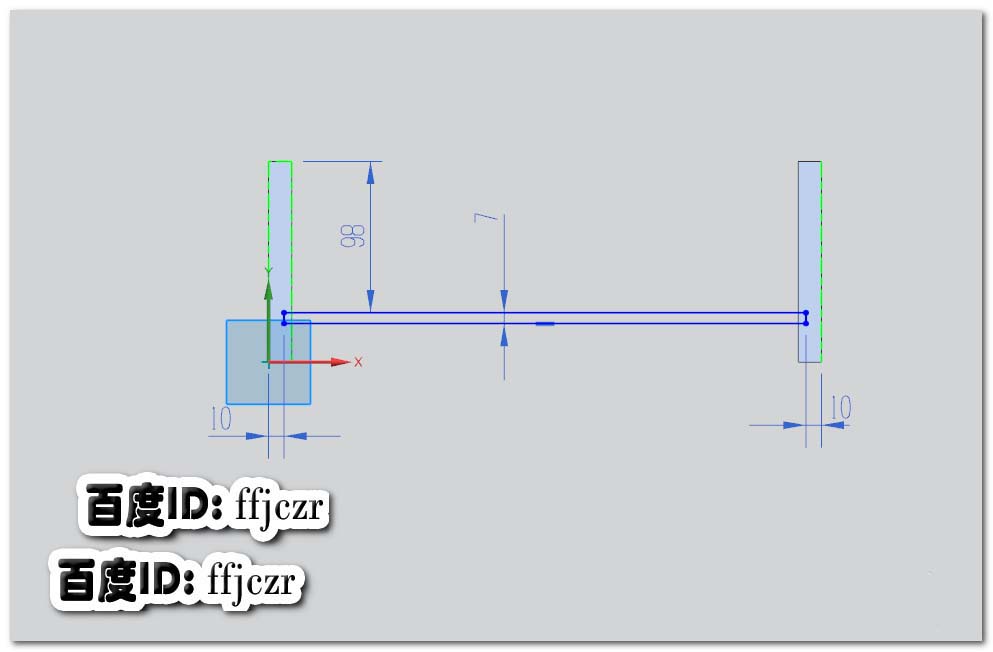

7、选用拉伸命令，以抽屉左右围板的端面为草绘平面；在草绘中依据图中所示的尺寸，绘出一高为7的矩形，矩形的两端与左右两边围板的距离为10.到顶端的距离为98.

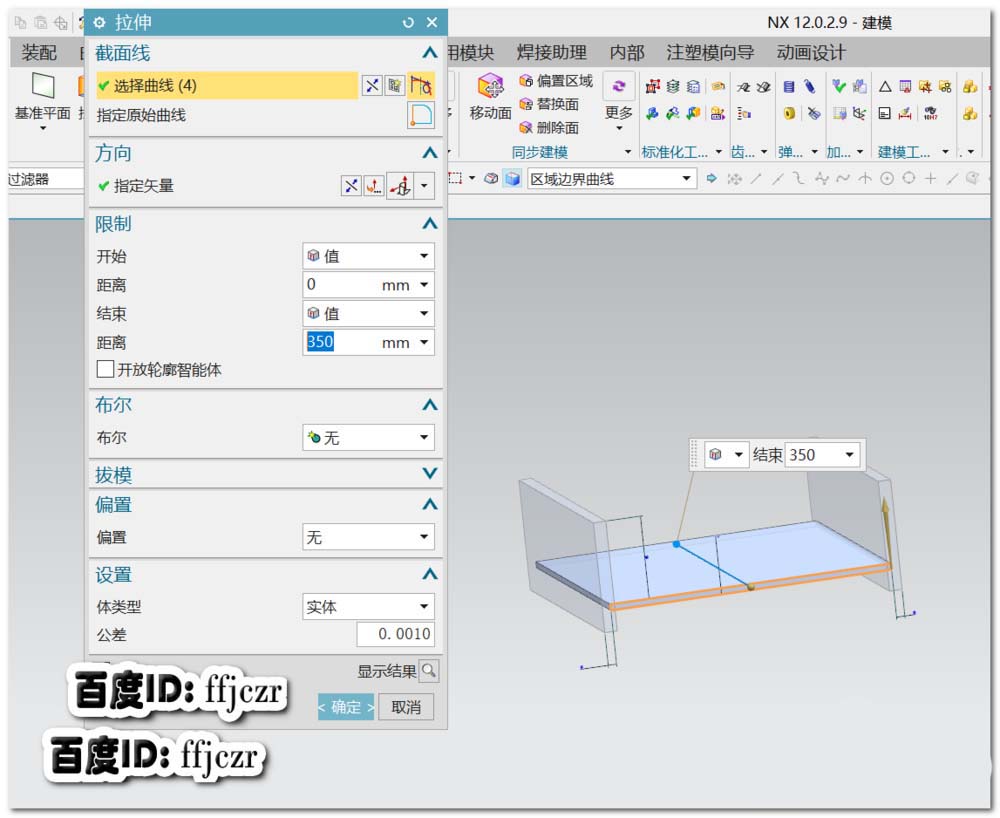

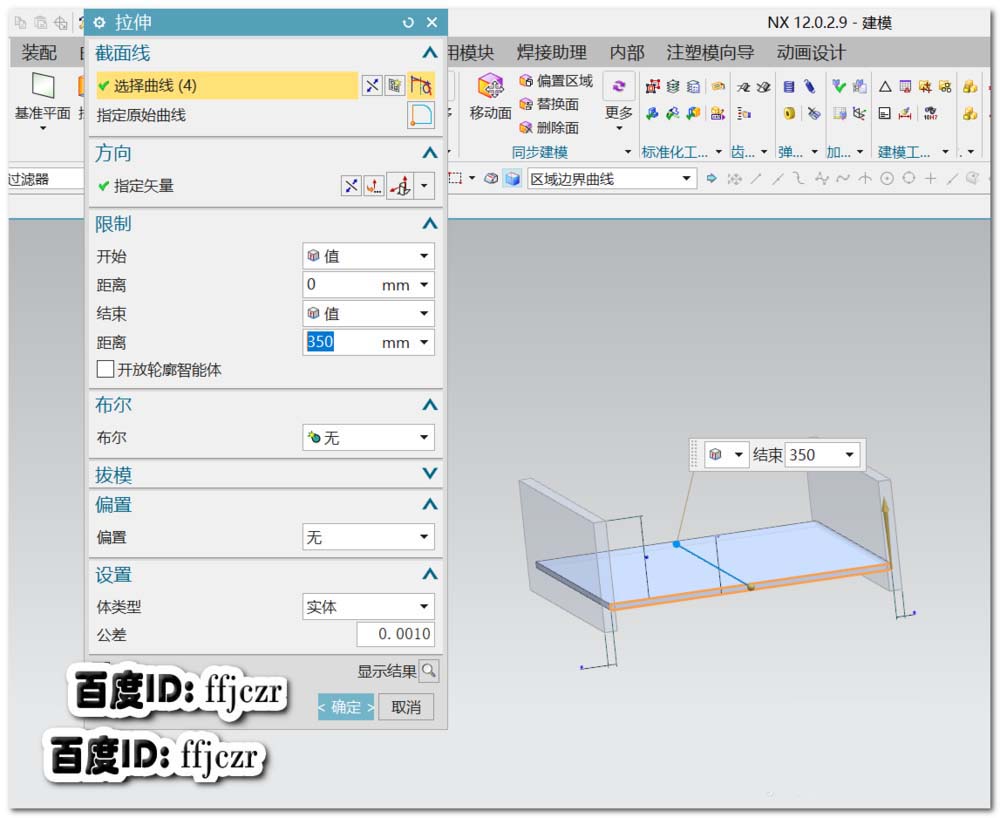

8、回到拉伸对话框，开始值为0，结束值为350.布尔为无，确定后得到抽屉的底板。

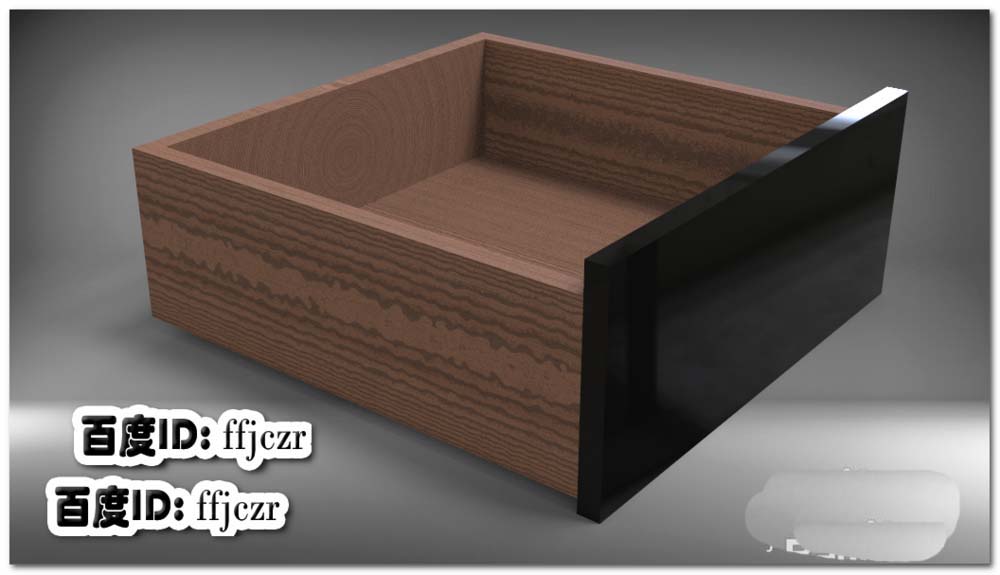

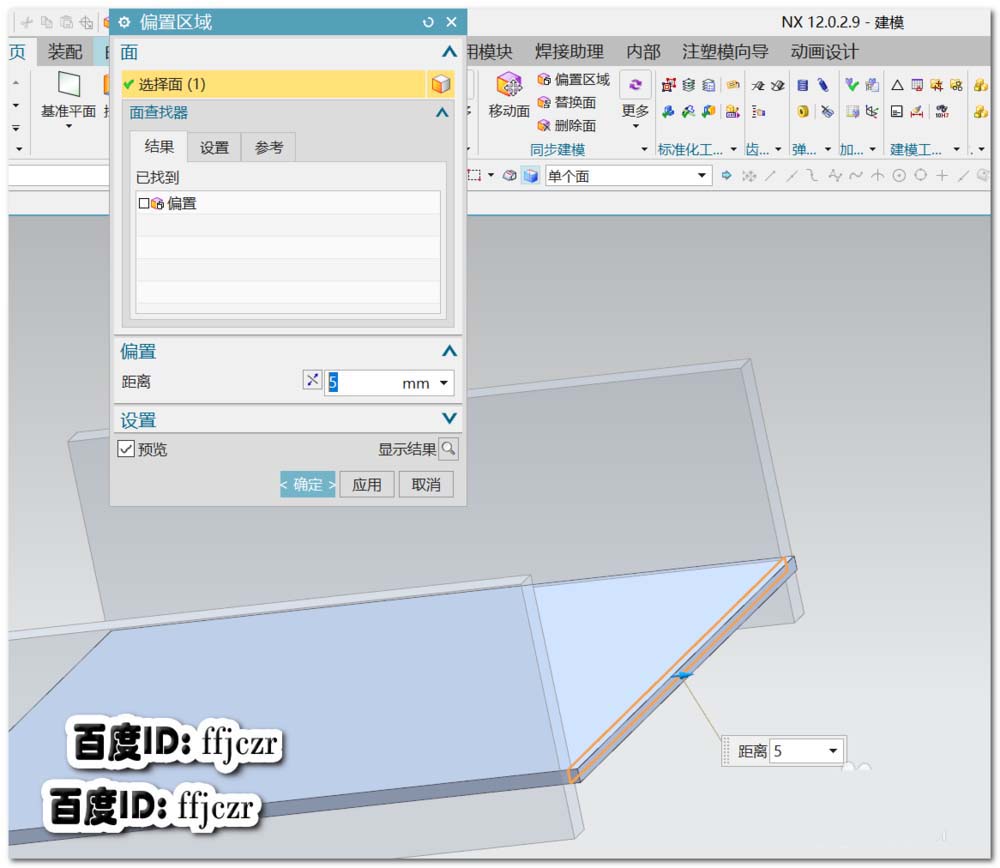

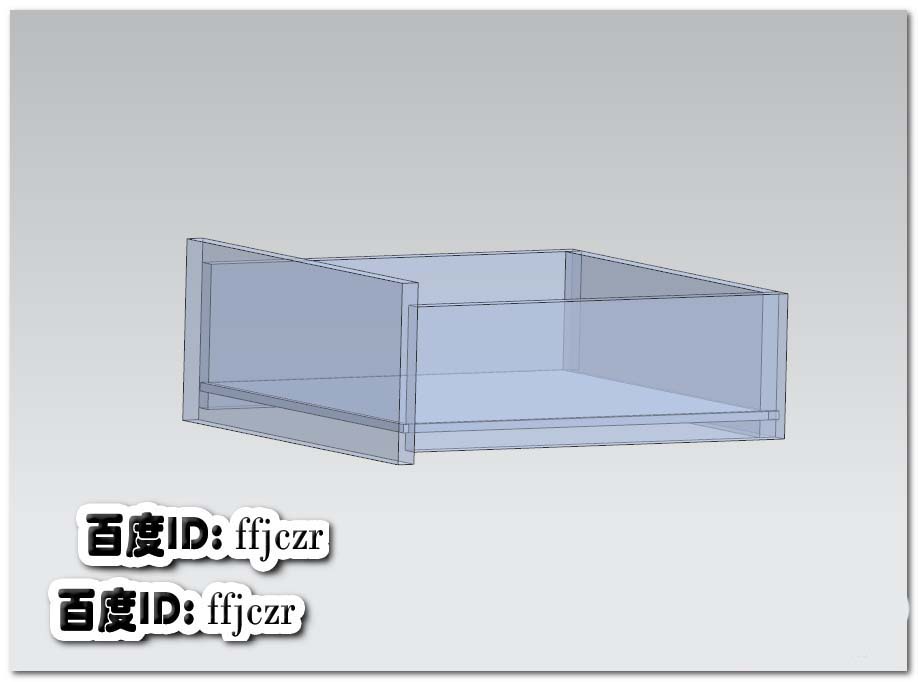

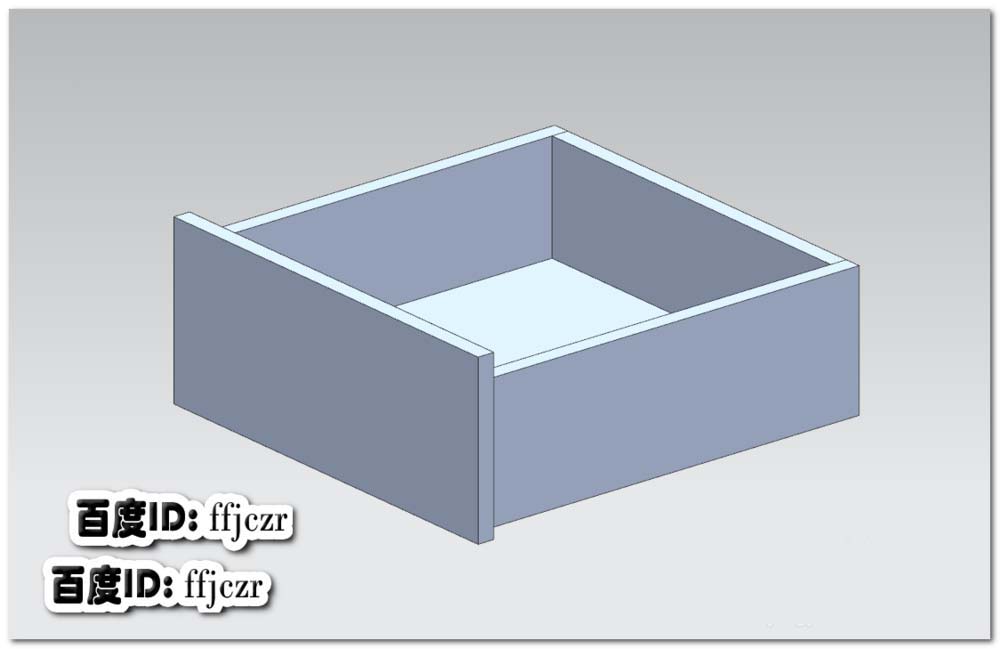

9、将抽屉底板的两端偏置出5CM。选用布尔求差命令，以抽屉底板为工具，勾选保留工具体。对抽屉的三块围板及面板进行布尔求差，得到底板的固定槽。抽屉模型创建完成。
以上就是UG给屏风柜添加抽屉模型的教程，希望大家喜欢，请继续关注脚本之家。
