SolidWorks中想要制作一个三维立体的钥匙扣，该怎么创建立体的钥匙扣呢？下面我们就来看看详细的教程。

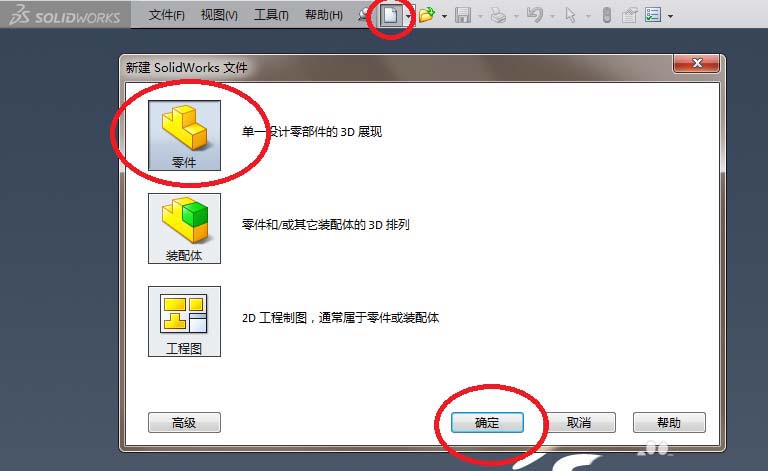

1、如下图所示，打开SolidWorks软件，新建一个零件文件。

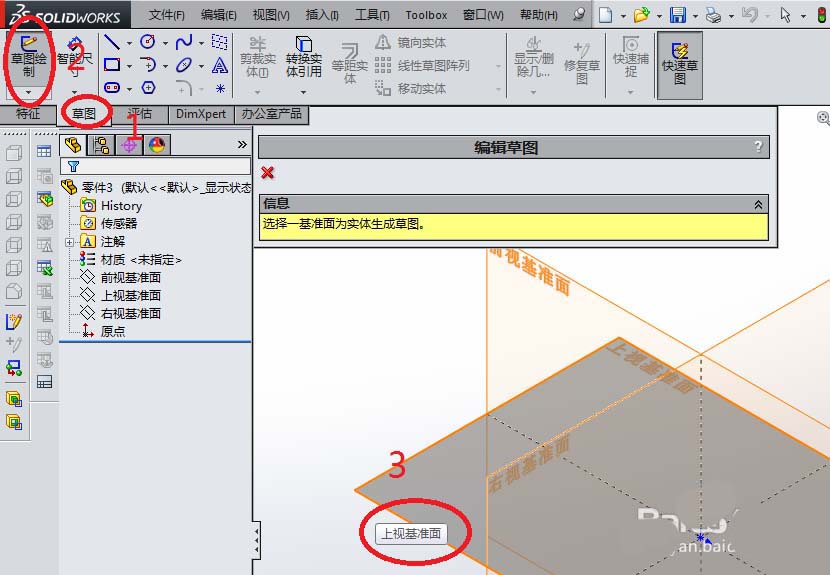

2、如下图所示，点击“草图”，使工具栏由特征工具栏转到草图工具栏。点击草图工具栏中的“草图绘制”。点击“上视基准面”。

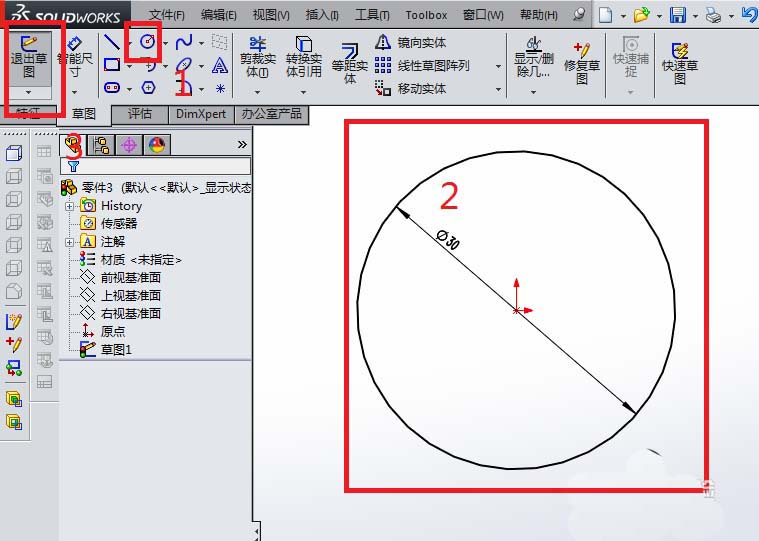

3、如下图所示，进入草图状态。点击工具栏中的“圆”图标。画一个直径30的圆。点击“退出草图”。

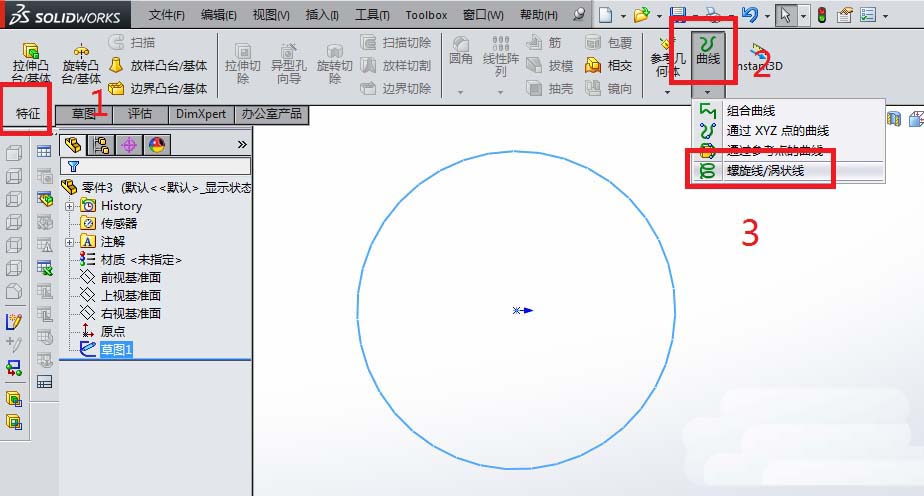

4、如下图所示，退出草图之后，转到特征工具栏，然后在工具栏中点击“曲线”，在“曲线”的下拉菜单中点击“螺旋线/涡状线”。

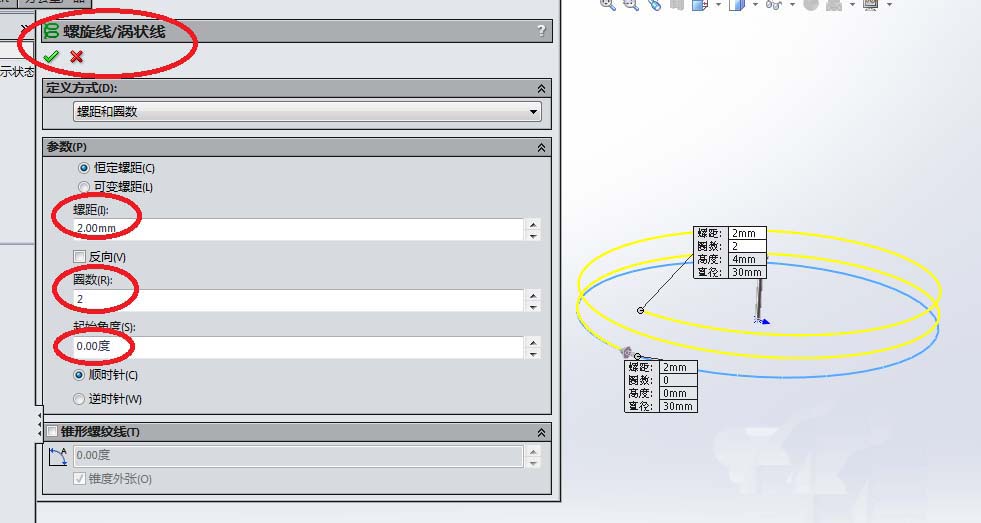

5、如下图所示，“螺旋线/涡状线”对话框出现。先设置螺距为2。再设置圈数为2。再确定起始角度为0。点击左上角的√，完成螺旋线的创建。

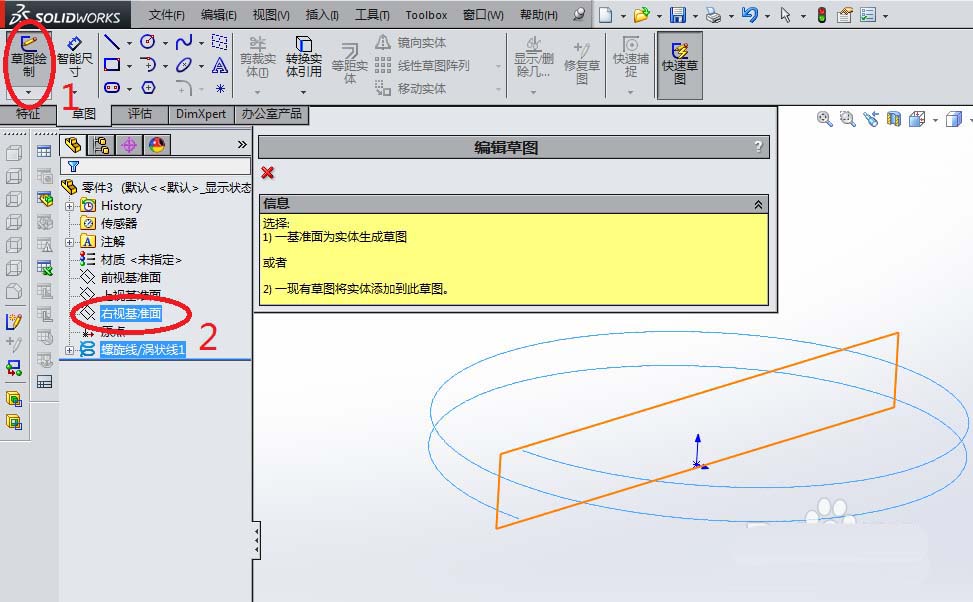

6、如下图所示，再创建一个草图，画截面。点击“草图绘制”。点击“右视基准面”。

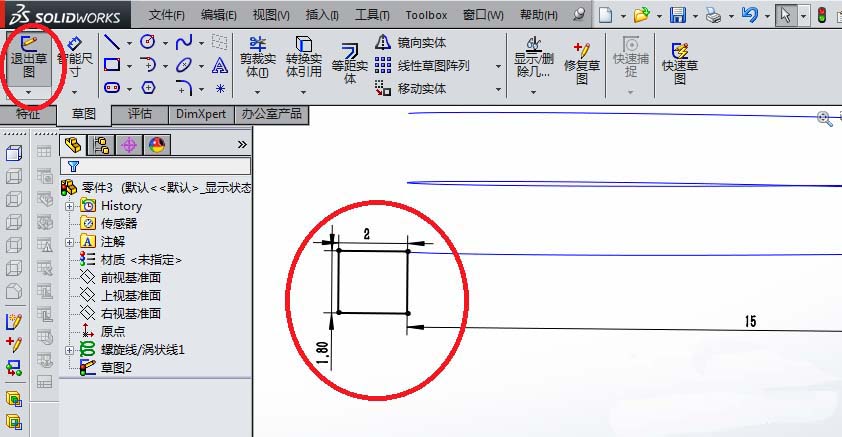

7、如下图所示，在草图中画一个矩形，尺寸2x1.8，然后点击“退出草图”。注意矩形的定位，矩形的一点必须与螺旋线的起点重合，可以通过尺寸标注来定位。
8、如下图所示，回到特征工具栏，点击“扫描”。

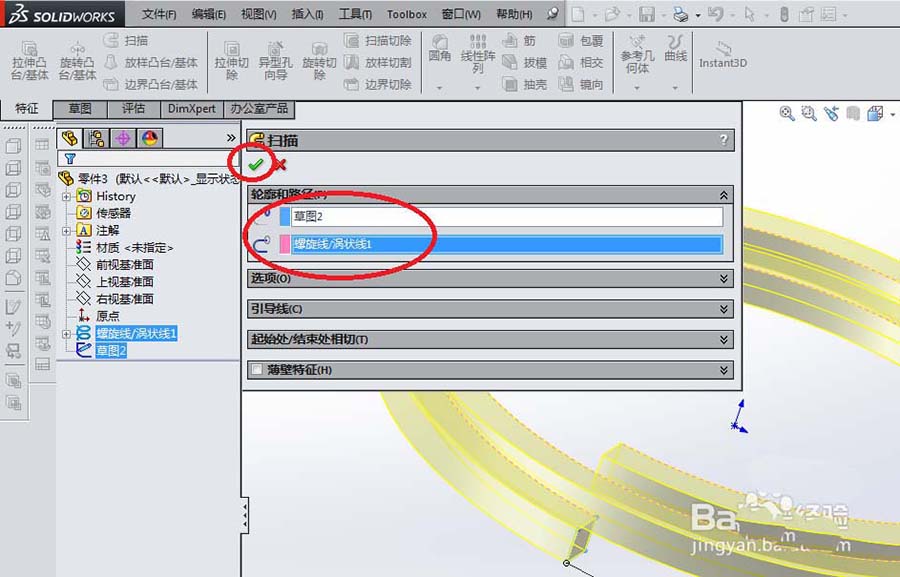

9、如下图所示，分别设置轮廓和路径。轮廓是矩形草图，路径是螺旋线。

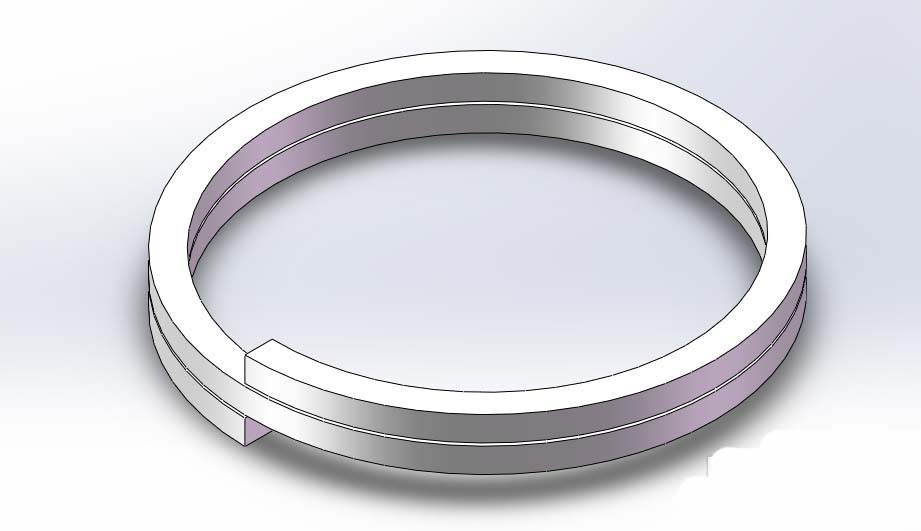

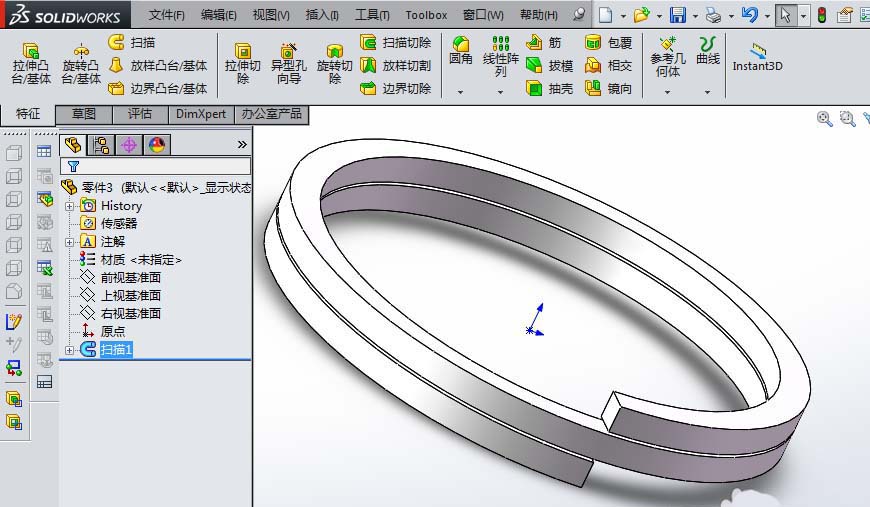

10、如下图所示，一个简单的钥匙环就这样造好了。其实还可以倒个角、染个色什么的？只是笔者比较懒，就算了。
以上就是SolidWorks创建三维立体钥匙扣的教程，希望大家喜欢，请继续关注脚本之家。
