SolidWorks工程图视图的种类很多，想要使用断裂视图命令，该怎么使用呢？下面我们就来看看详细的教程。
1、如下图所示，打开事先保存好的SolidWorks工程图，作为演示所用。

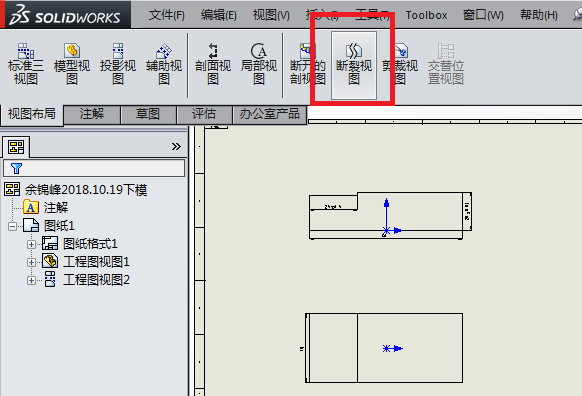

2、如下图所示，在视图布局中找到‘断裂视图’，点击它。
3、如下图所示，出现“断裂视图”对话框，可以看到信息提示：选择要断开的工程图视图。
4、如下图所示，选择红色框选中的视图，然后，“断裂视图”对话框就变了，出现了视图的设置一栏。
5、如下图所示，先在视图中移动鼠标，选择一个位置，单击鼠标左键。

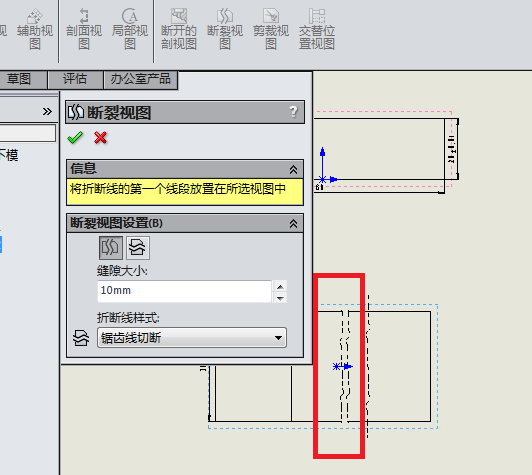

6、如下图所示，继续在视图中移动鼠标，再选择一个位置，单击鼠标左键。

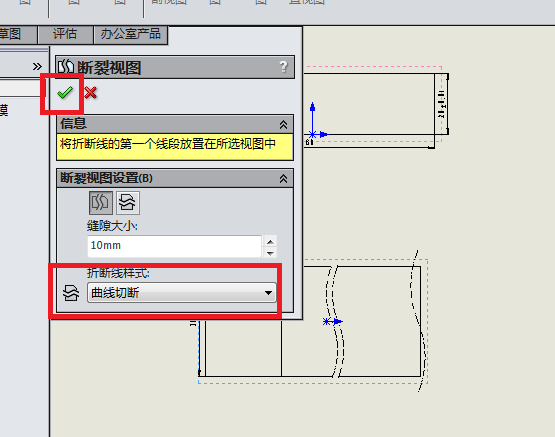

7、如下图所示，将折断线样式改成“曲线切断”，然后，点击对话框左上角的√，完成断裂视图的创建。

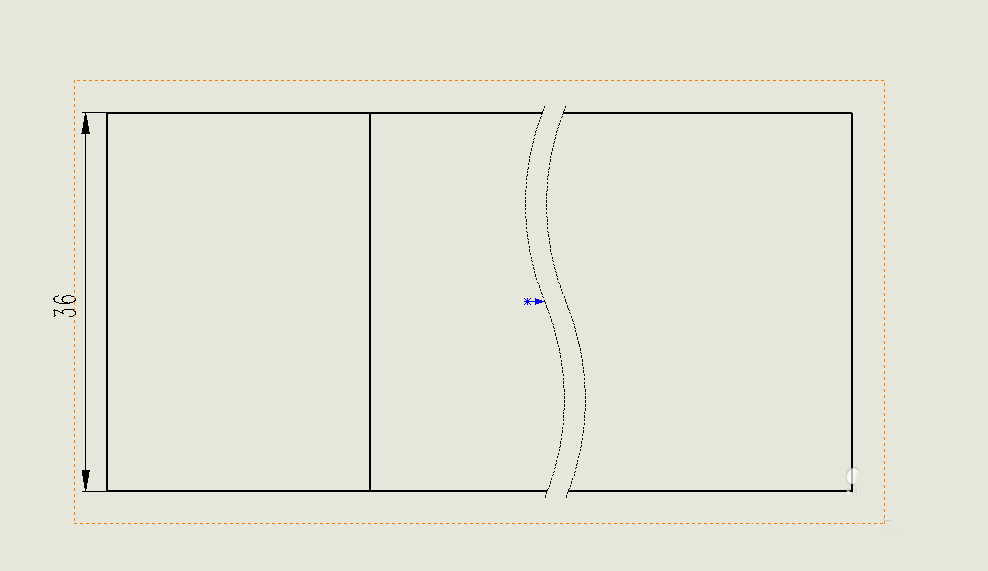

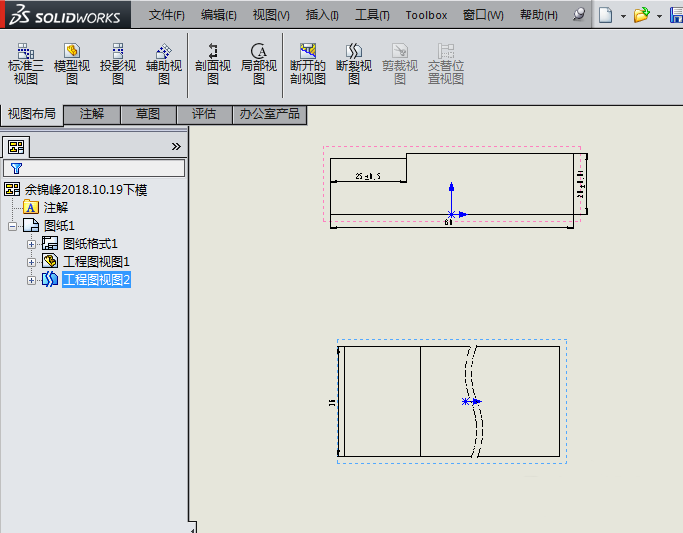

8、如下图所示，一个断裂视图创建成功了。
以上就是sw工程视图中断裂视图命令的使用方法，希望大家喜欢，请继续关注脚本之家。
