SolidWorks工程图画的圆（或圆弧）是没有中心符号线的，需要我们手动添加中心符号线，下面我们就来看看详细的教程。

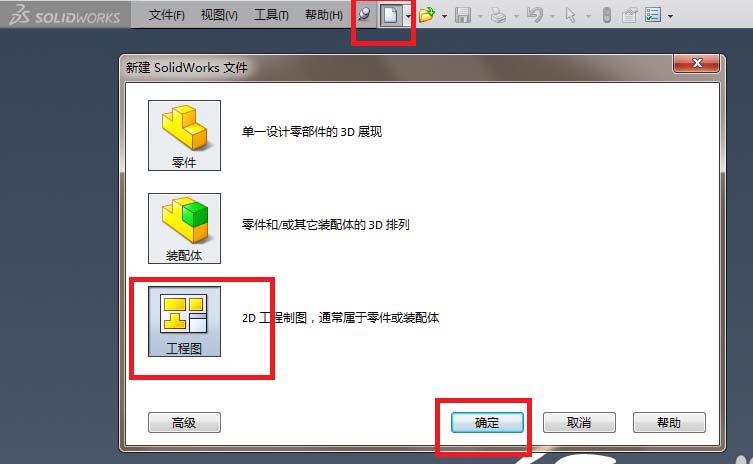

1、如下图所示，打开SolidWorks软件，新建一个工程图文件。具体操作步骤见下图红色框选。

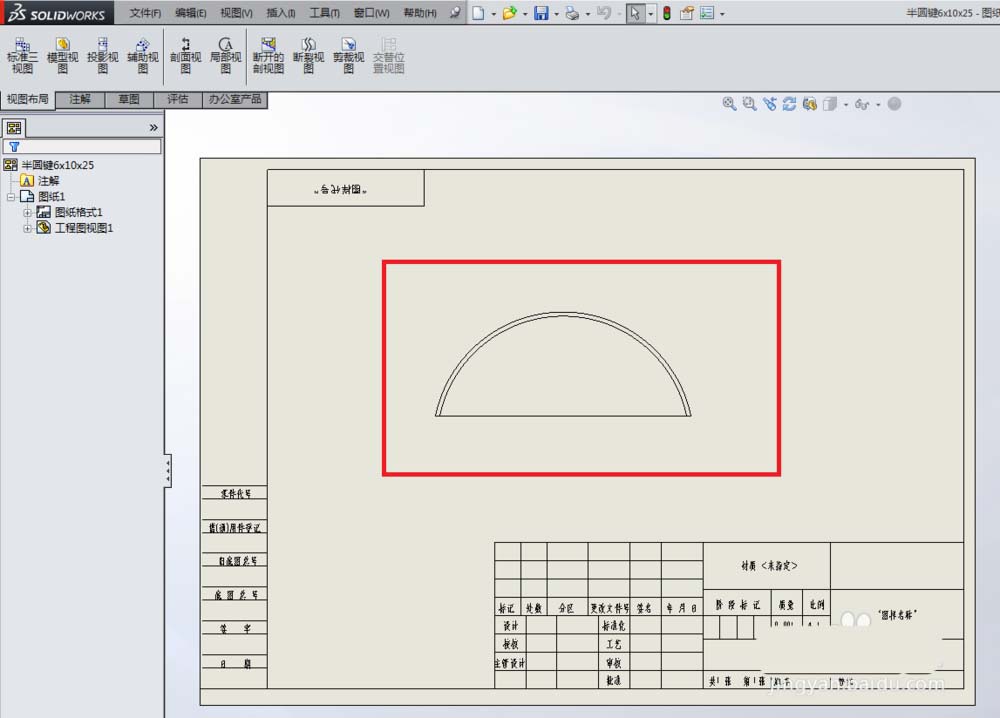

2、如下图所示，新建的这个工程图中的圆弧是没有中心线的，更没有中心符号线，而我们要手动给它添加一个中心符号线。

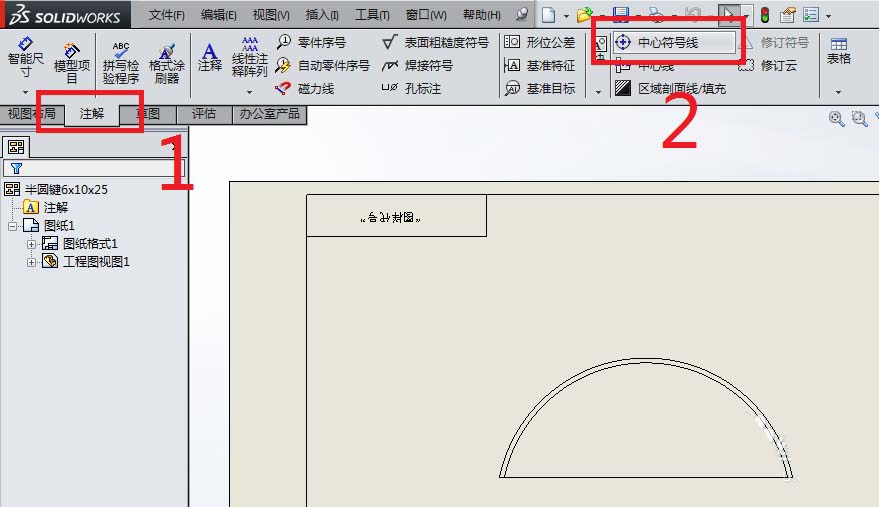

3、如下图所示红色框选、红色数字。
1）点击“注解”，来到注解工具栏
2）找到“中心符号线”图标，点击它。

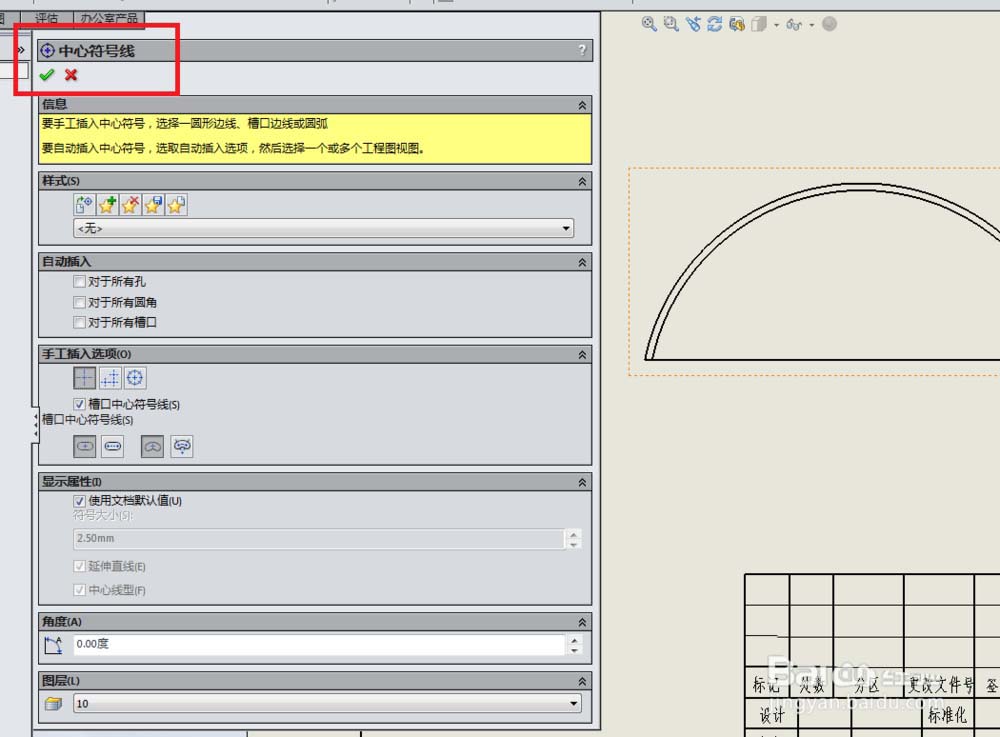

4、如下图所示，弹出了“中心符号线”对话框，如果没有特别的要求，那么对话框中的参数设置什么的都可以采用默认。

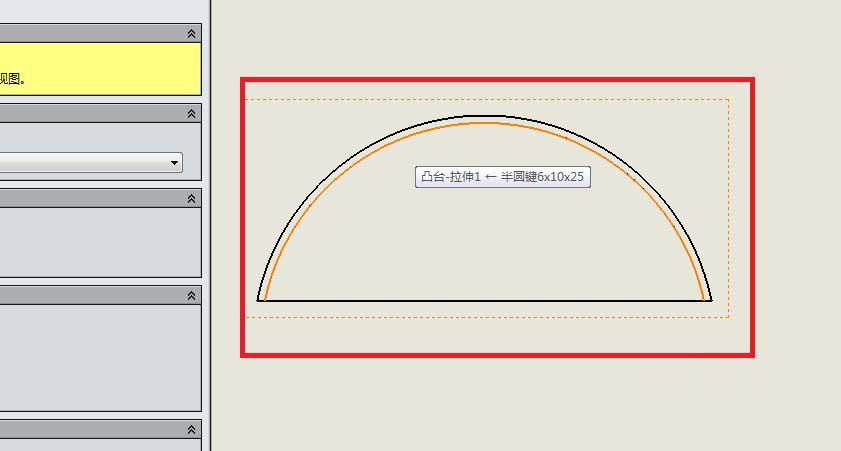

5、选择一个圆弧。如下图红色框选所示，那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

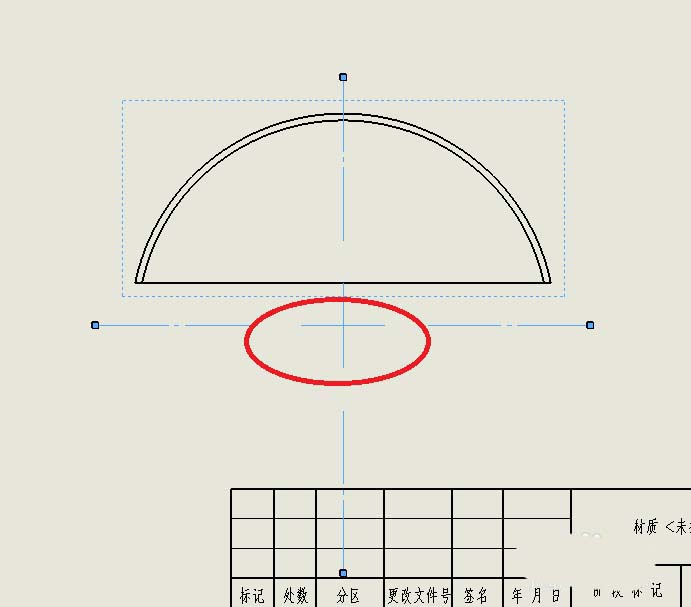

6、上一步刚刚选择完圆弧，这一步就如下图所示，立马出现了中心符号线。

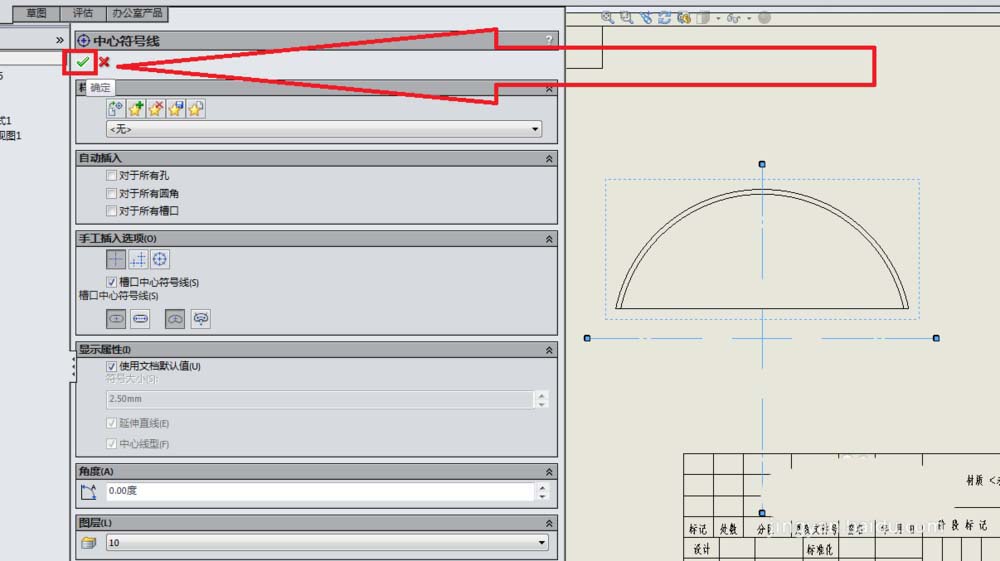

7、如下图所示，点击“中心符号线”对话框左上角的√，完成中心符号线的添加操作。

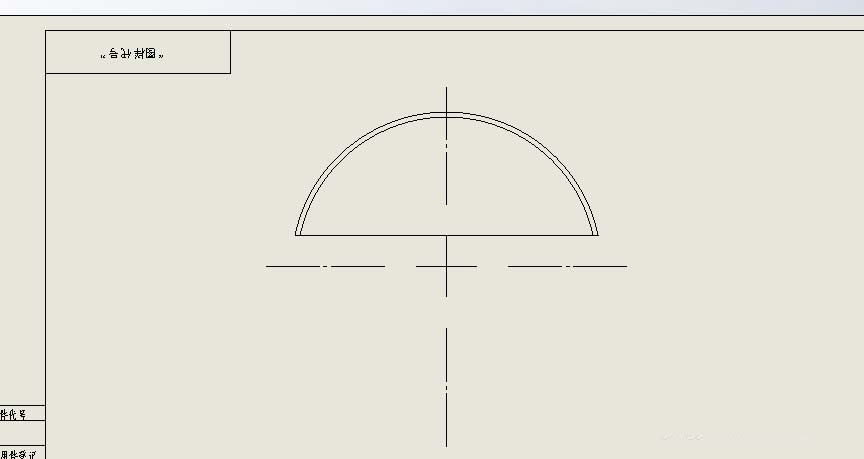

8、如下图所示，成功的给我们刚刚选择的圆弧添加了一个中心符号线。
以上就是SolidWorks添加中心符号线的教程，希望大家喜欢，请继续关注脚本之家。
