UG12.0中的模型为一圆柱体，其内有一带沉头的抽壳体，要想保持沉头的稳定，就要对其添加加强筋了，该怎么创建加强筋呢？下面我们就来看看详细的教程。

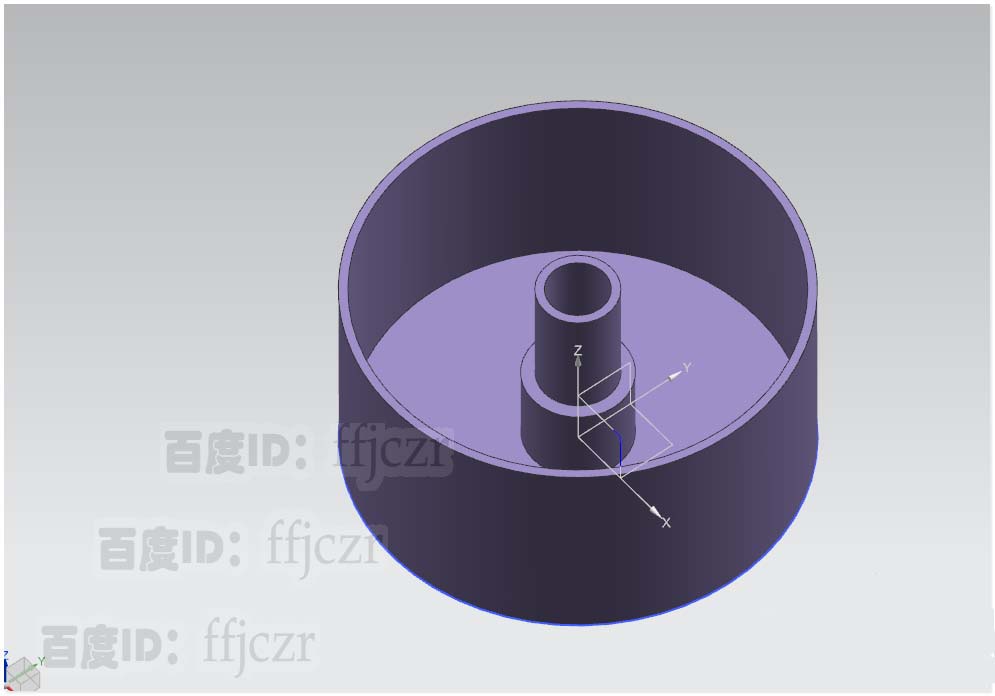

1、模型的中间为沉头抽壳后形成的结构，作为塑胶件，中间这样一个凸出结构是很难保持稳定的。本次要在其周围添加四条加强筋。

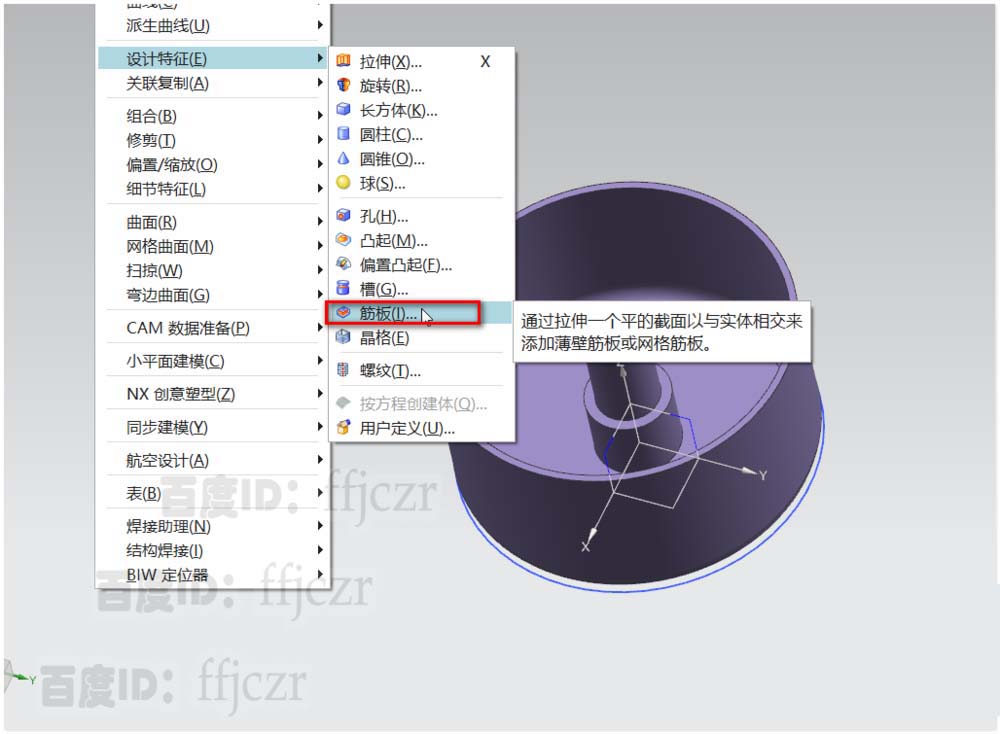

2、鼠标点开插入菜单，选择设计特征，在展开的列表中找到筋板命令。

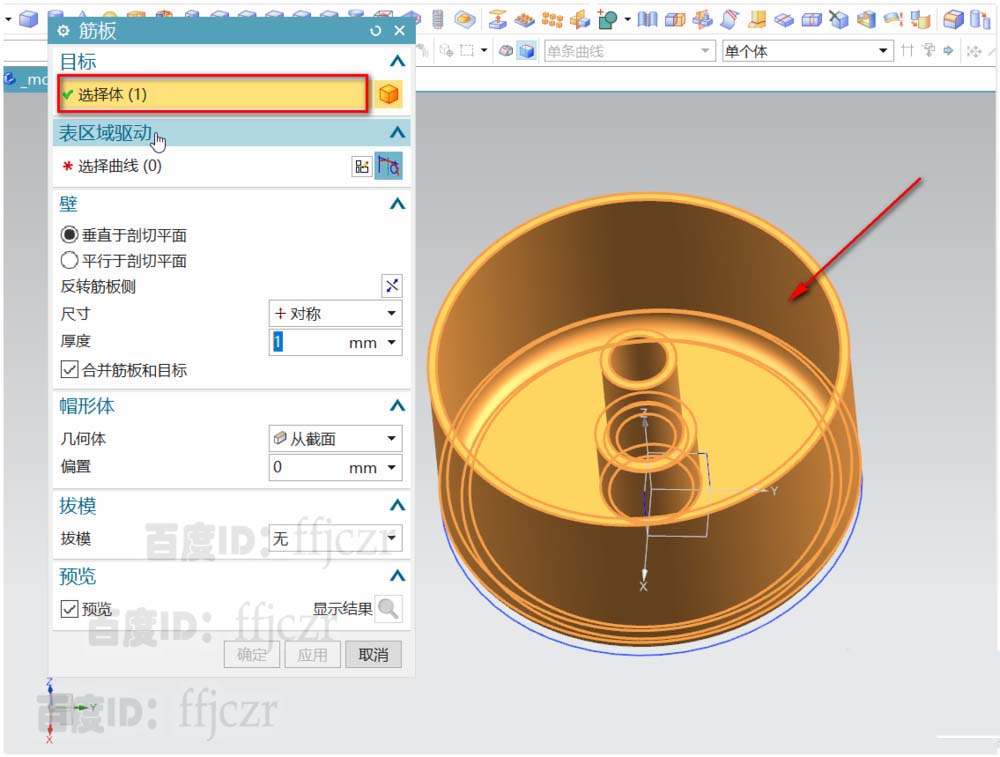

3、在弹出的对话框中，选择目标体（选择整个模型即可），

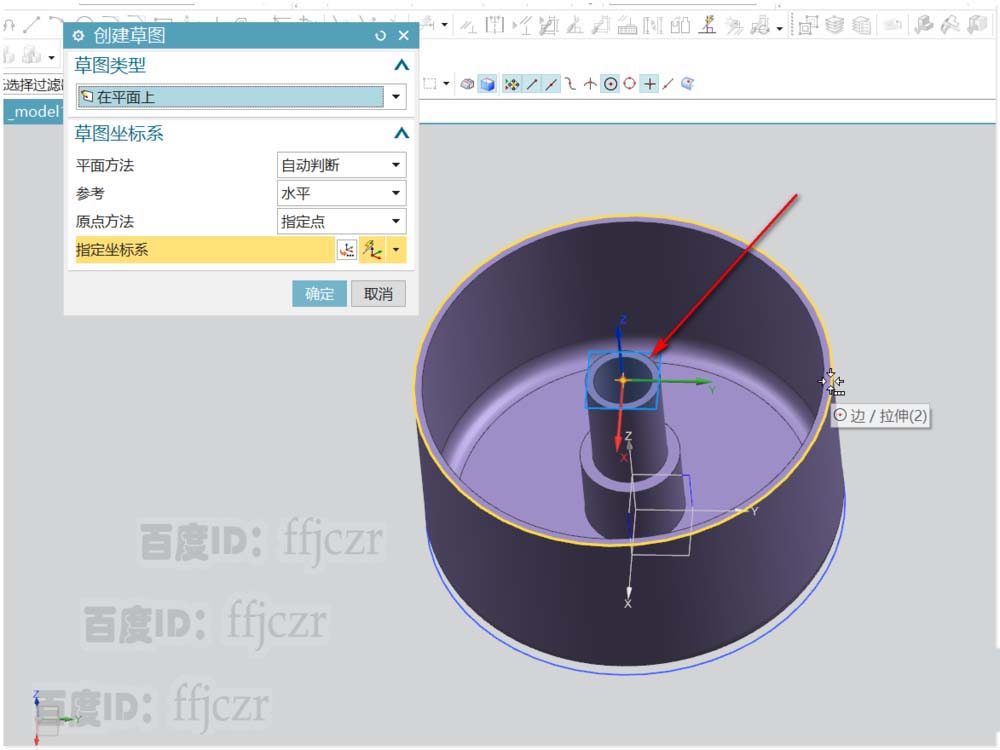

4、在表面驱动选项中，点选创建截面线，选择模型的最顶面作为草绘的平面。

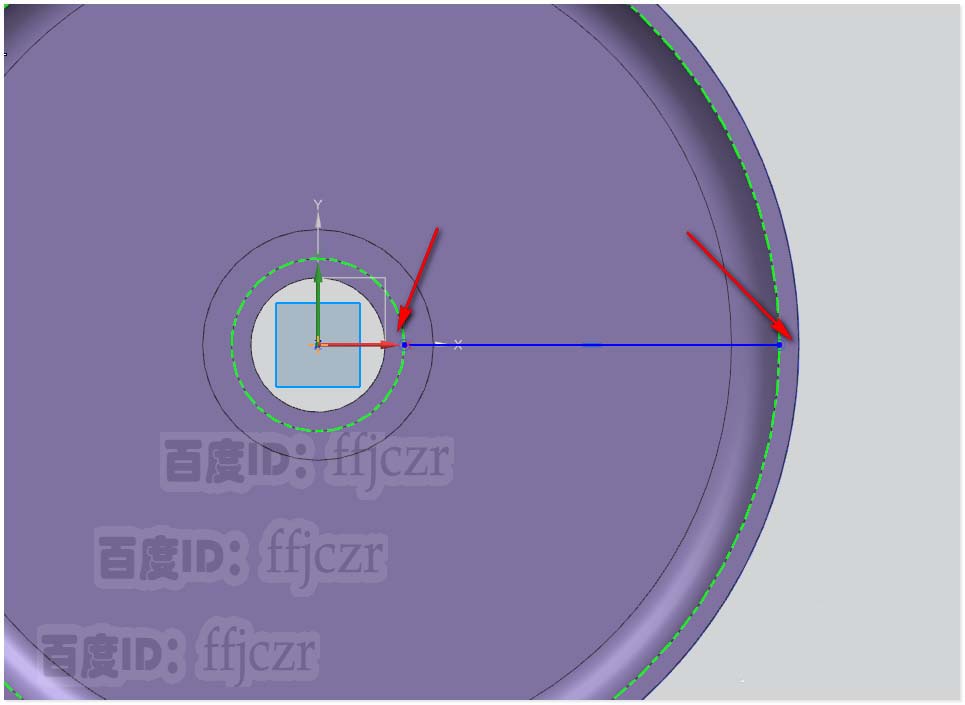

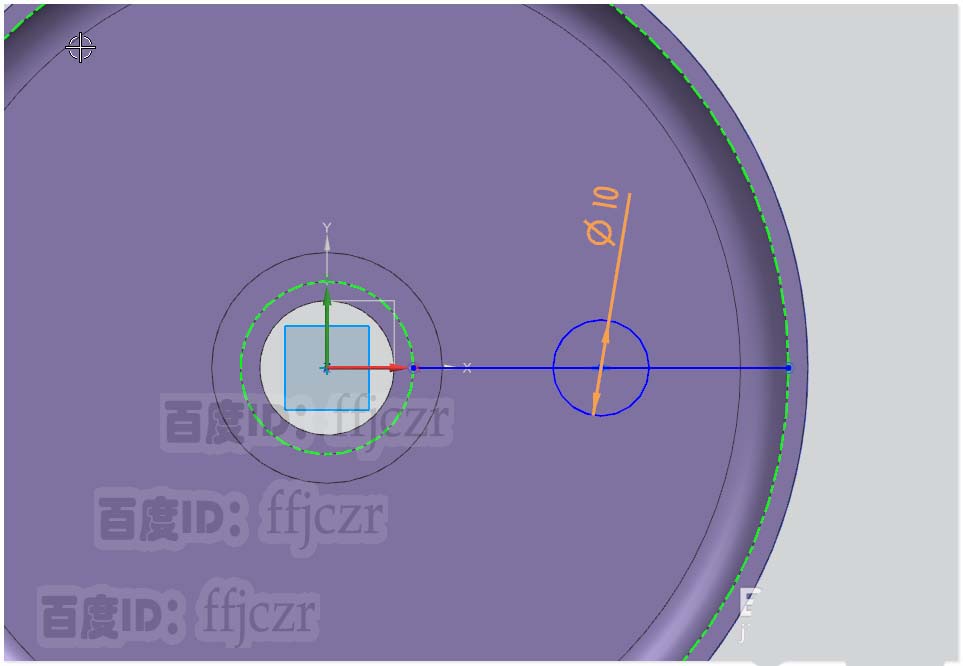

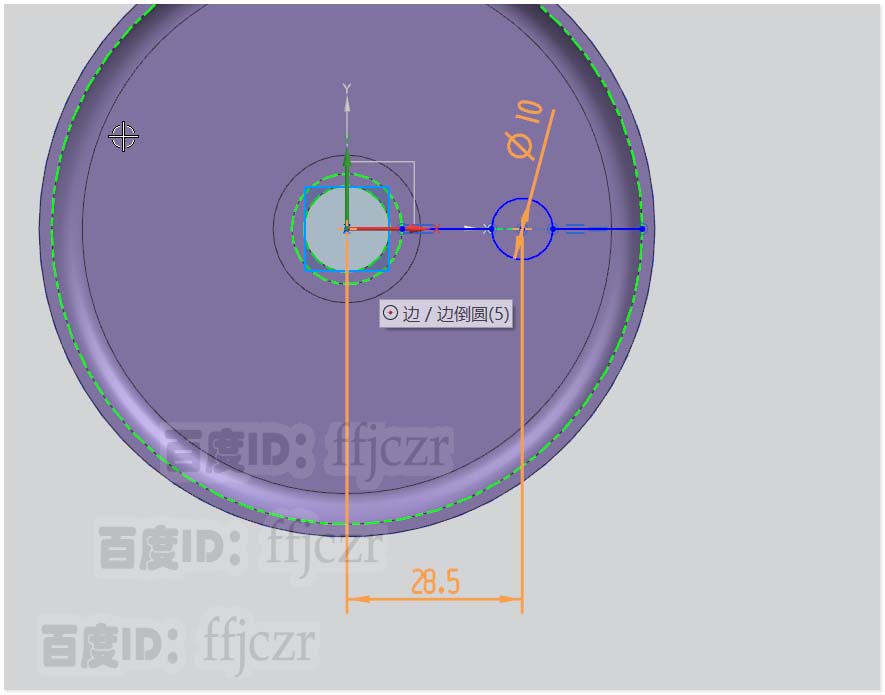

5、在草图中绘出一组截面线即可。首先从坐标原点出发，向X轴正方向绘一条在X轴上的直线，并将直线的两端分别约束到图示的两圆弧上。再在直线的中间绘出一直径为10的圆，修剪掉多余曲线，用标注将曲线完全约束后，得到所要的截面线。

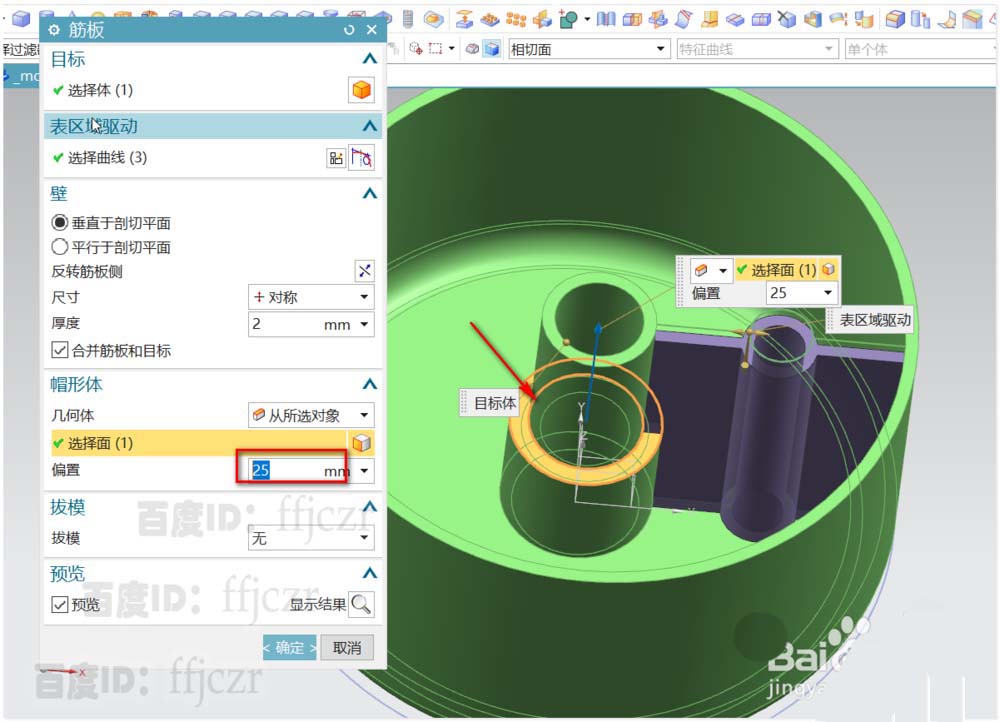

6、回到筋板对话框，将壁改为垂直于剖切面，尺寸为对称，值为2；帽形体选择从所选的对象，这里选择沉孔的端面（如图所示），勾选合并筋板和对象，偏置值为25.确定后即可得到一组加强筋。

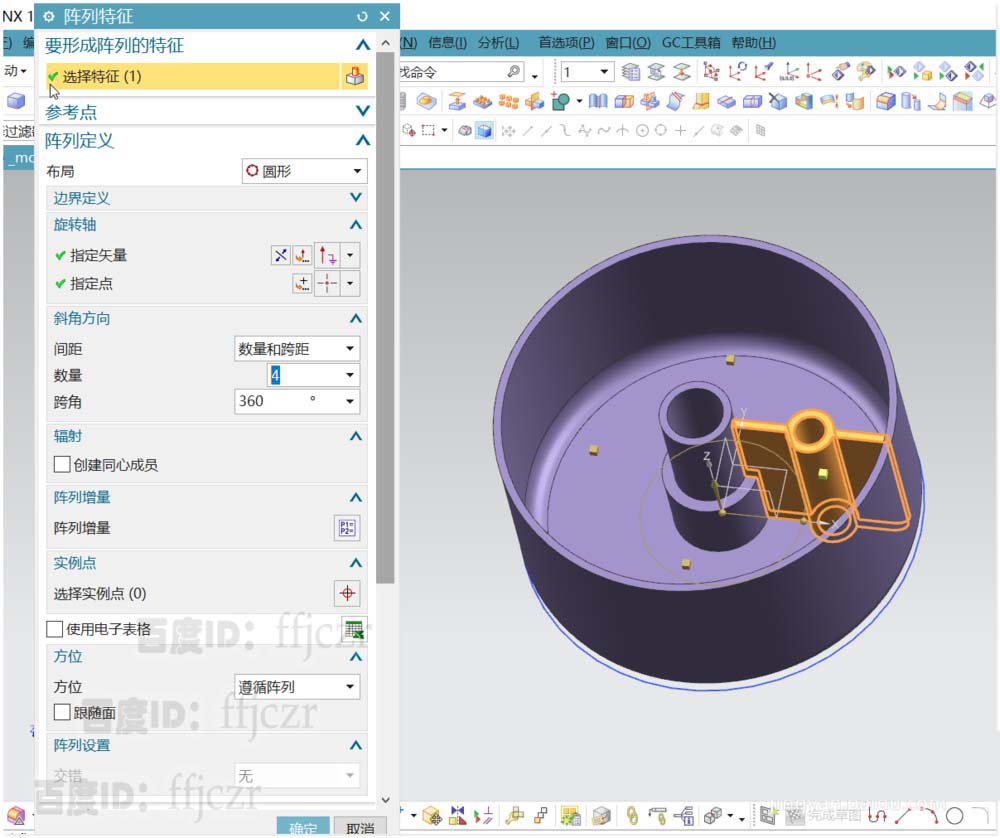

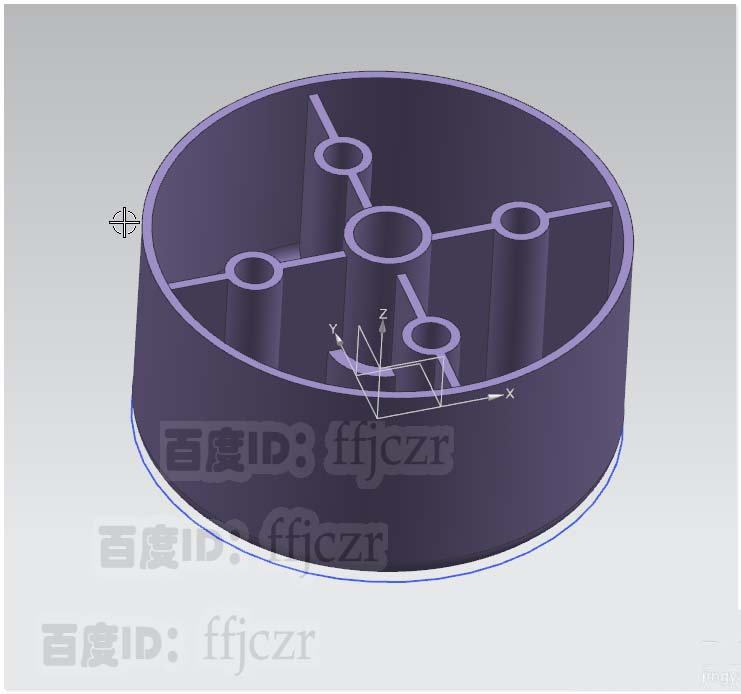

7、选用阵列特征命令，对上步创建的一组加强筋进行圆表阵列，矢量为Z正向，定点为坐标原点，数量这4，跨角为360度。确定后即可得到四组均匀阵列的加强筋。
以上就是UG12.0凹面模型添加加强筋的教程，希望大家喜欢，请继续关注脚本之家。
