今天我们来看看SolidWorks曲面上造凸起文字的方法，教程很简单，请看下文图文介绍。

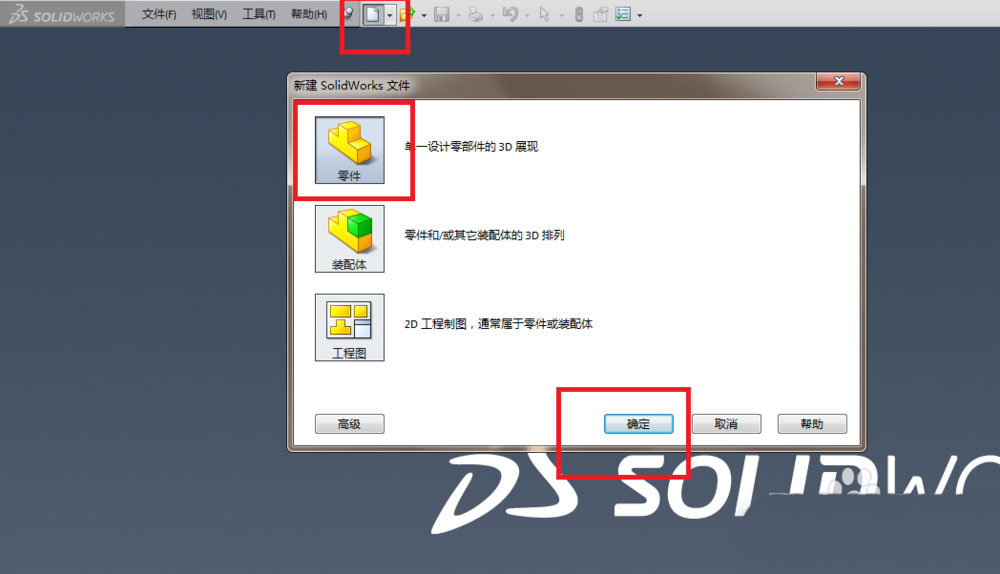

1、打开SolidWorks，新建一个零件文件，具体如下图所示红色框选。

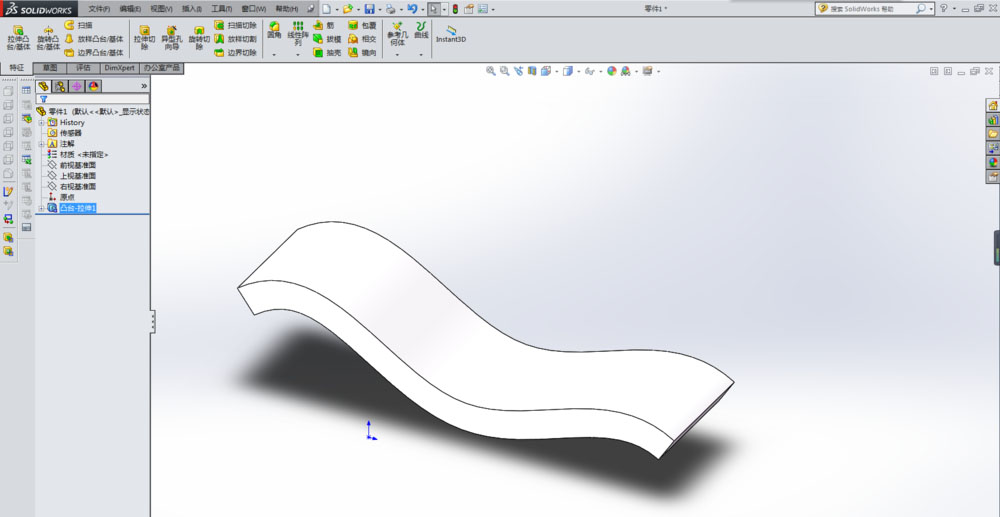

2、用“拉伸凸台/基体”命令造一个曲面体出来，如下图所示，作为演示所用。我们要在如下图所示的曲面上造凸起文字。

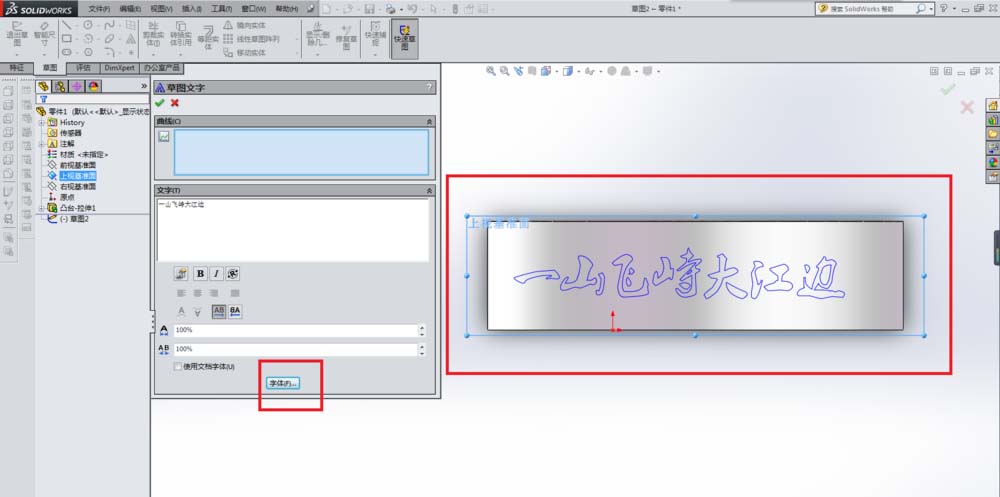

3、如下图所示，
1）在“上视基准面”上创建一个草图；
2）在这个草图状态下，在草图工具栏中找到“草图文字”快捷图标；
3）出现“草图文字”对话框，输入文字内容“一山飞峙大江边”
4）设置“字体”如下图所示
5）鼠标左键确定文字合适位置，如下图所示。
6）完成草图文字的设置，点击“退出草图”

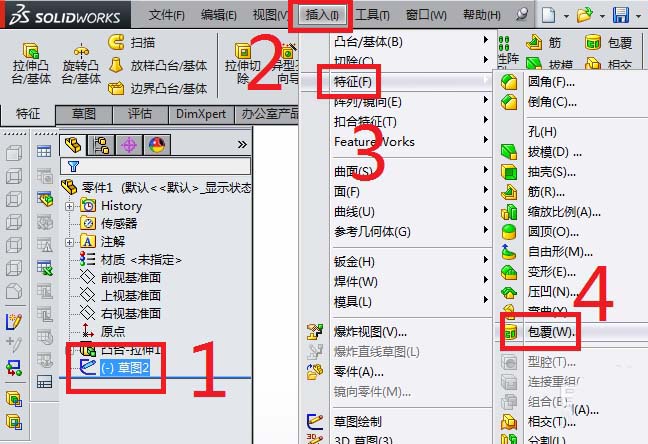

4、如下图所示，退出草图之后，按下图所示操作。
1）在设计树中选中“草图2”，就是刚刚创建的草图文字的草图；
2）在标题栏中找到“插入”；
3）在“插入”的下拉菜单中找到“特征”；
4）在“特征”的下拉菜单中找到“包覆”，点击激活它。
说明一下，一定要先选择草图之后再去激活“包覆”，否则它还是会要你去选择一个草图或者再画一个草图。

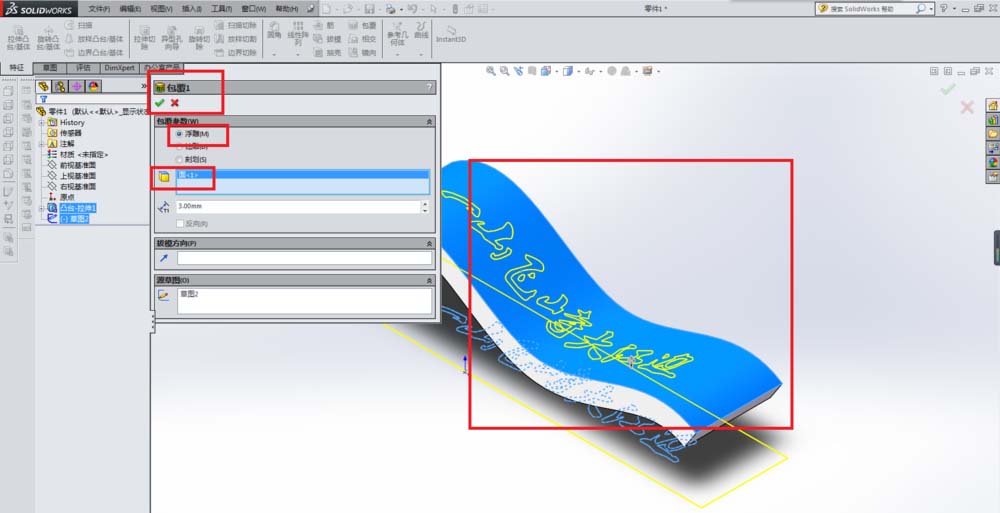

5、如下图所示，出现了“包覆”对话框，注意红色框选，包覆参数要选择“浮雕”，面要选择我们希望凸起文字所在的曲面，如下图所示的蓝色表面就是我们选择的曲面了，然后，点击对话框左上角的√图标，就完成了包覆的操作。

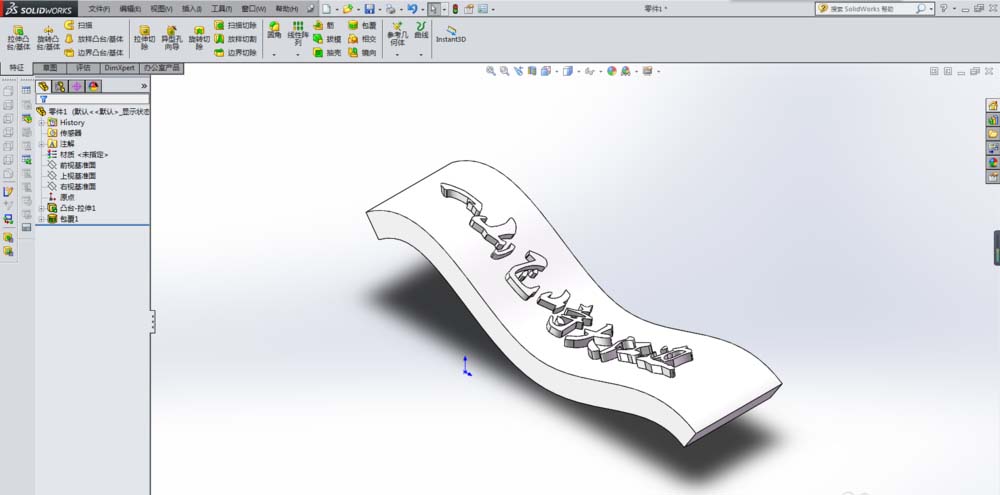

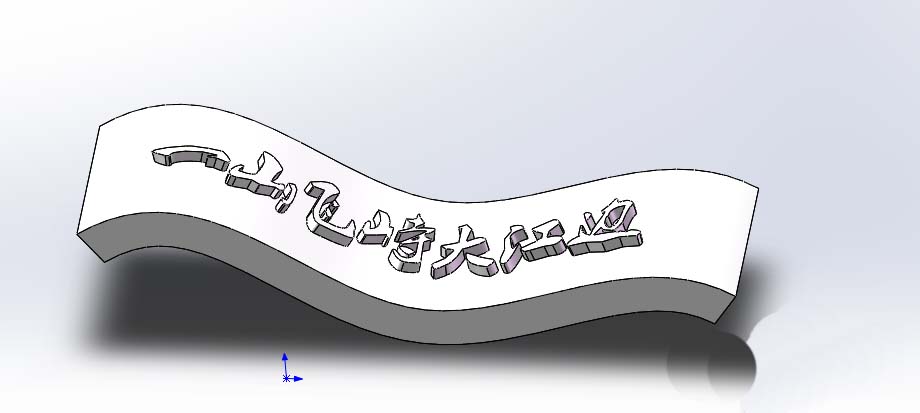

6、如下图所示，曲面上出现了一排凸起文字。
以上就是SolidWorks曲面制作凸起文字的教程，希望大家喜欢，请继续关注脚本之家。
