想要创建吊环模型，该怎么制作吊环呢？下面我们就来看看ug制作三维吊环配件的教程。

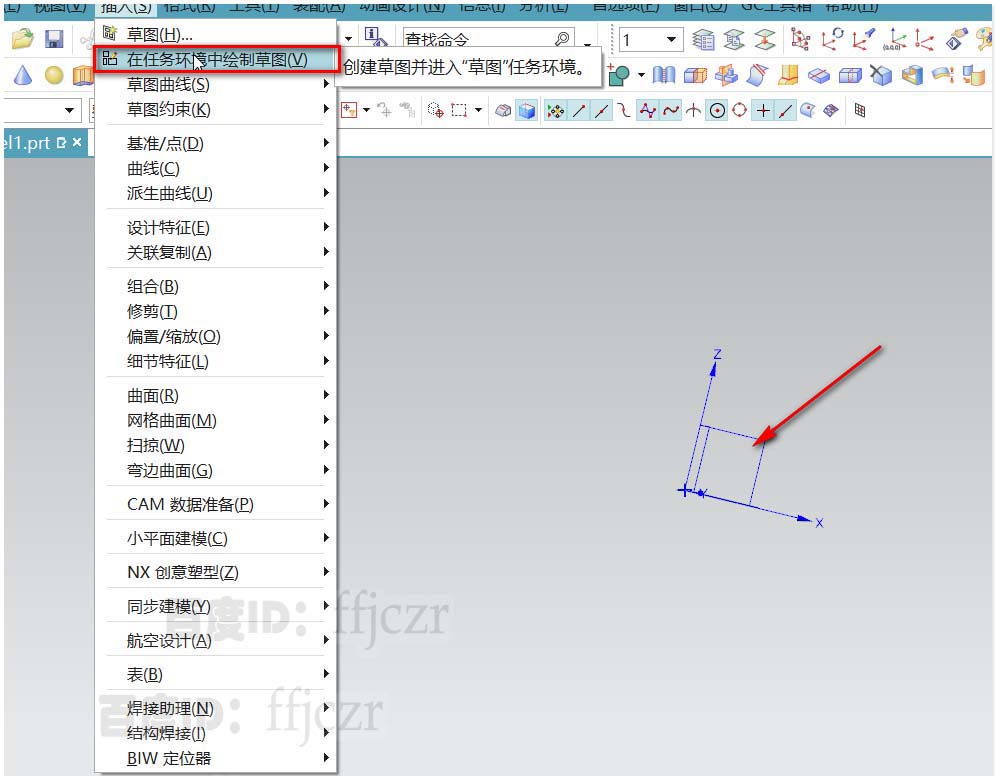

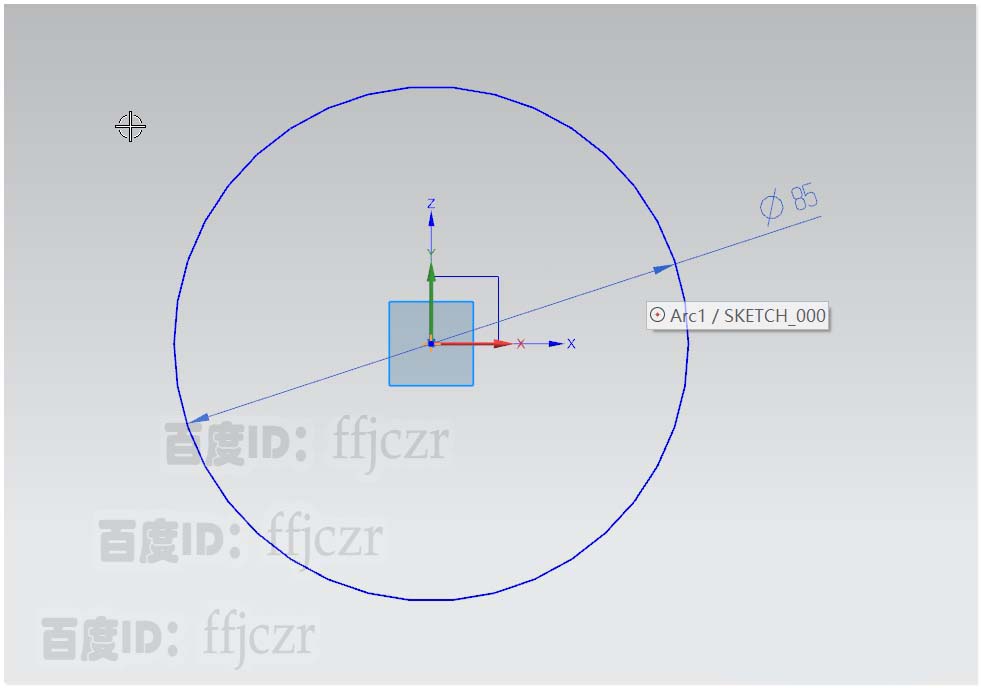

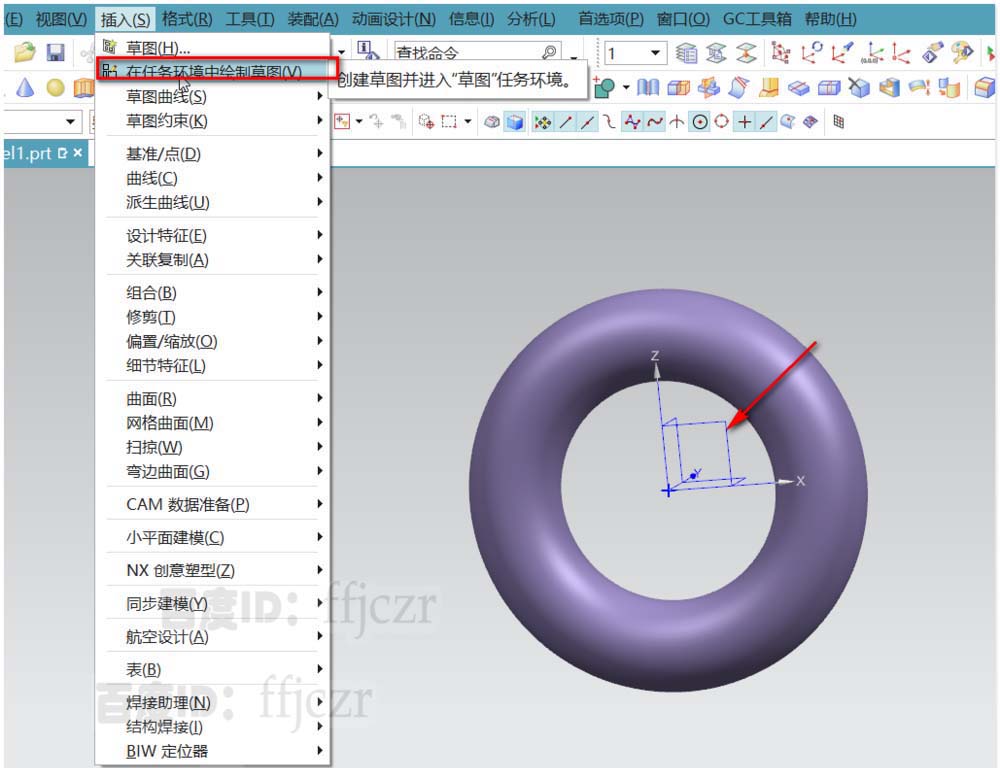

1、吊环有很多种规格，这里创建一个螺纹为M30的吊环。首先选用在任务环境绘草图，以XZ面为草绘平面。在草图中，以坐标原点为圆心，绘出直径为85的圆。

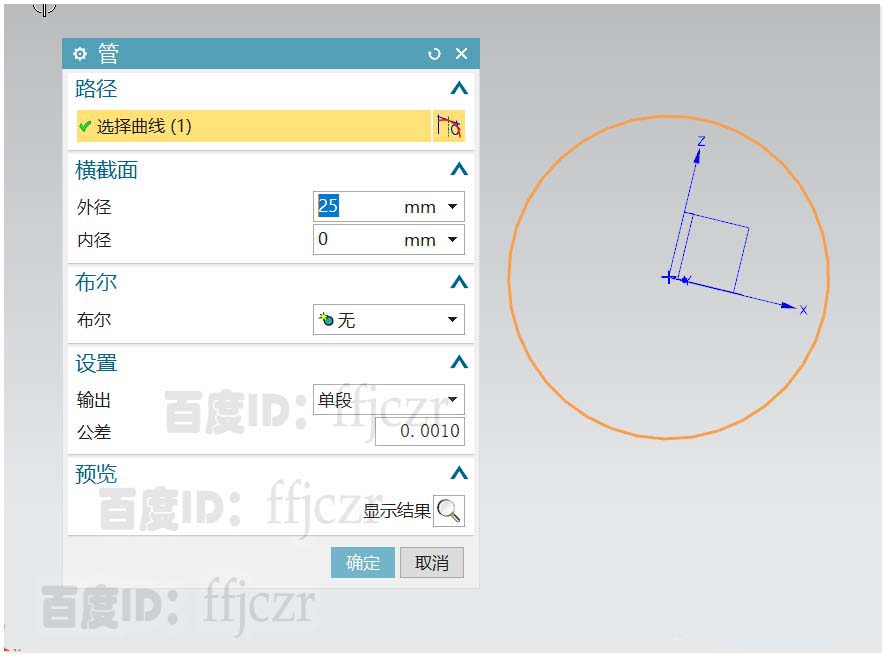

2、选用管命令，路径为上步绘出圆形；选项中的外径为25，其它参数不变。确定后得到吊环的上部分。

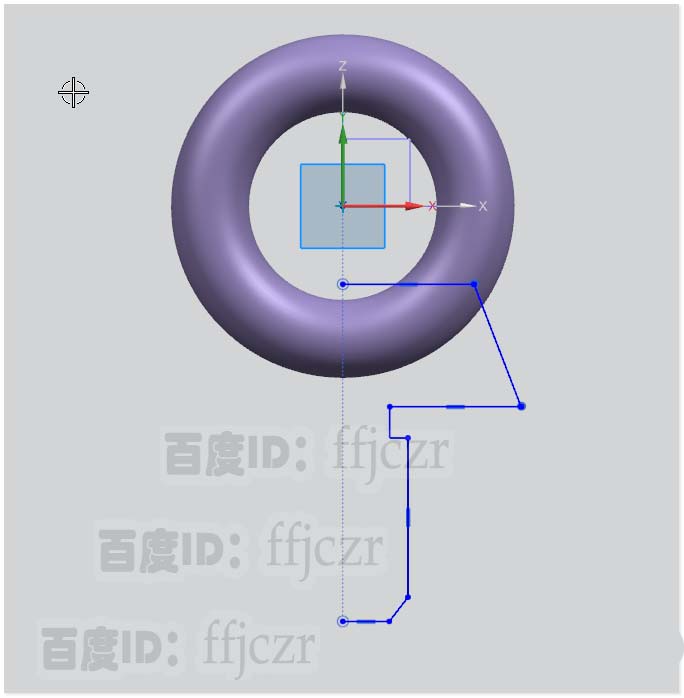

3、选用在任务环境绘草图，以XZ面为草绘平面；在草图中，用轮廓线命令依图绘出所示的截面线（照样绘即行，后面再进行约束）。

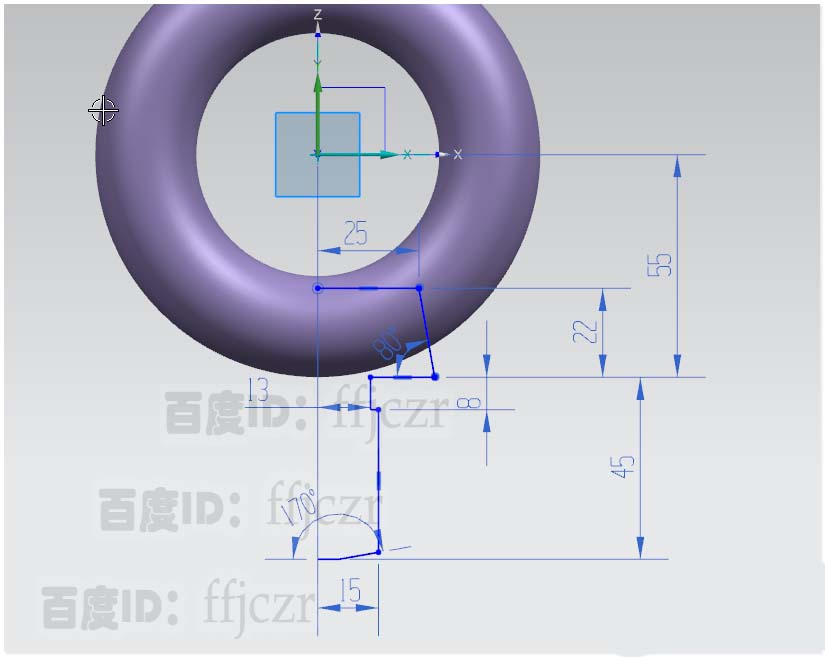

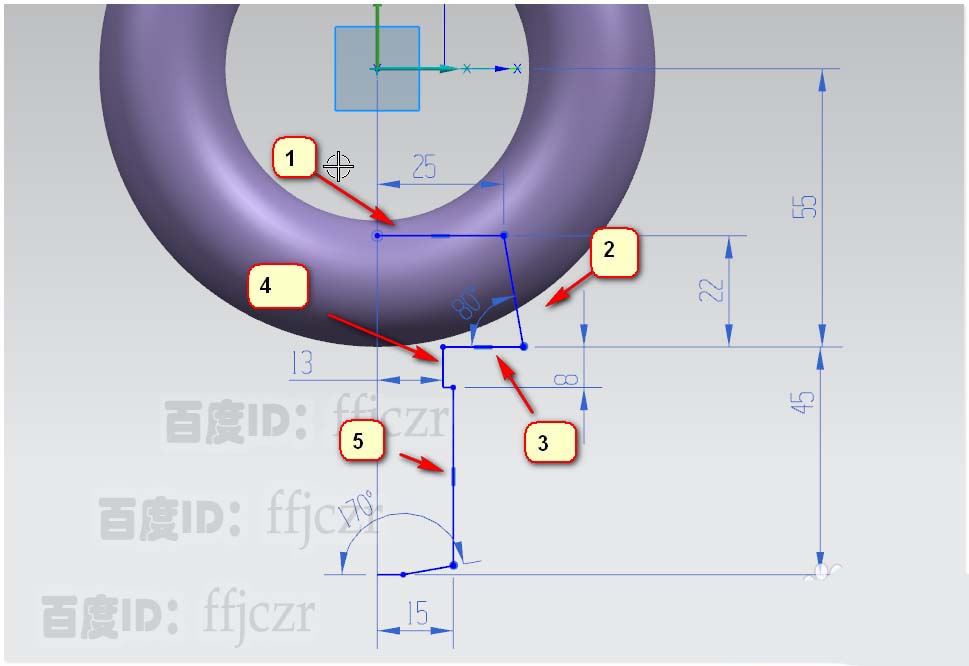

4、首先约束1、3线为水平；4、5为竖直；1线的一端点在Y轴上，长为25，2线与3线成80度；4线与Y轴的距离为13，5线与Y轴的距离为15（具体参数可参考所给引用图）。

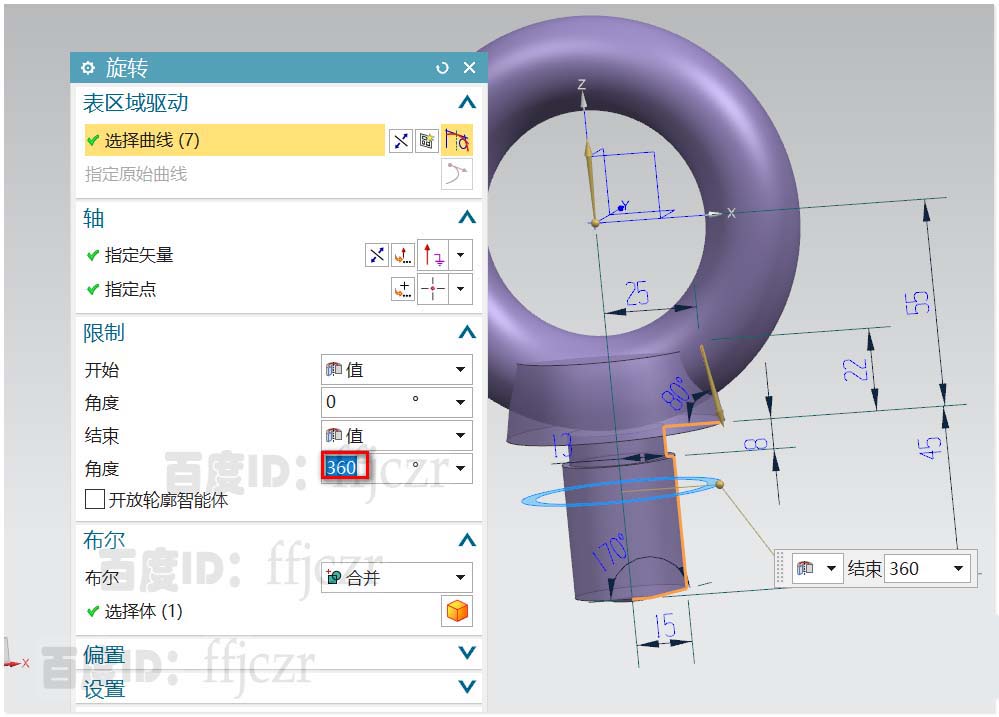

5、选用旋转命令，表面驱动为上步绘出的截面线；矢量为Z轴正向，定点为坐标原点。角度为360.确定后得到吊环的下部分。

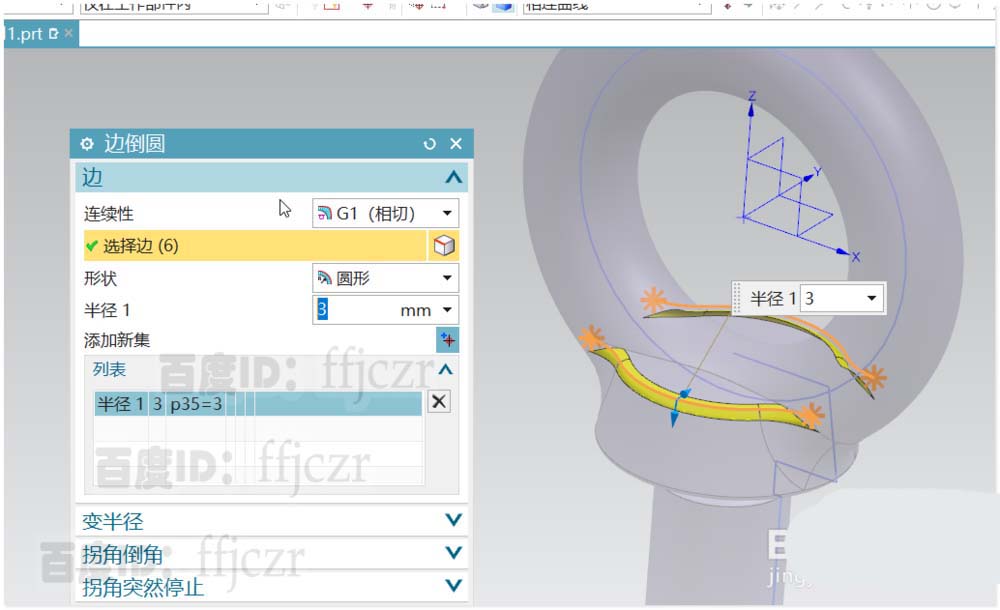

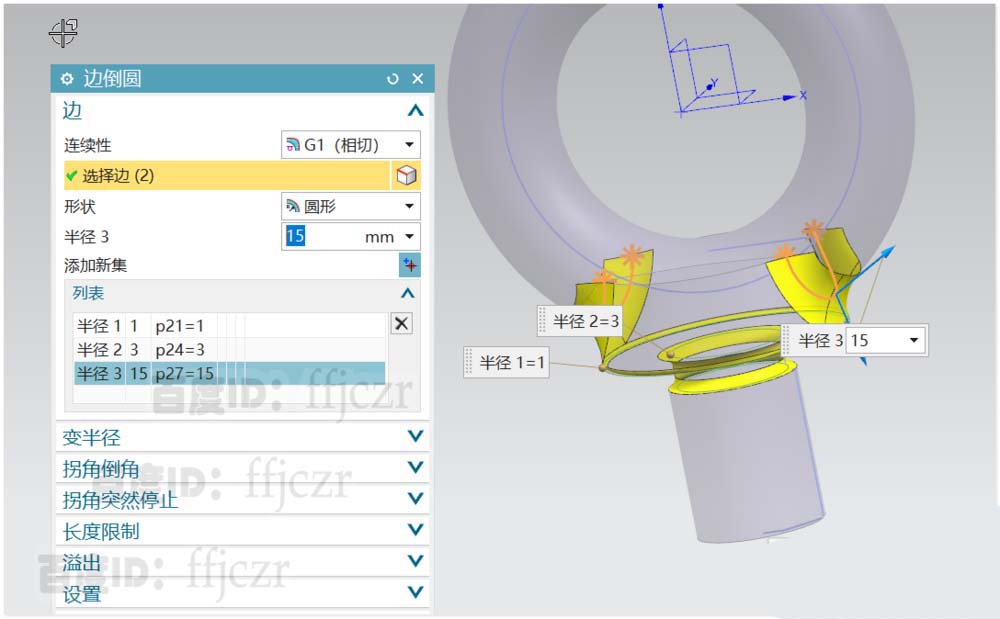

6、选用倒圆角命令，分别添加1、3、15的圆角半径。对图示的边进行倒角。

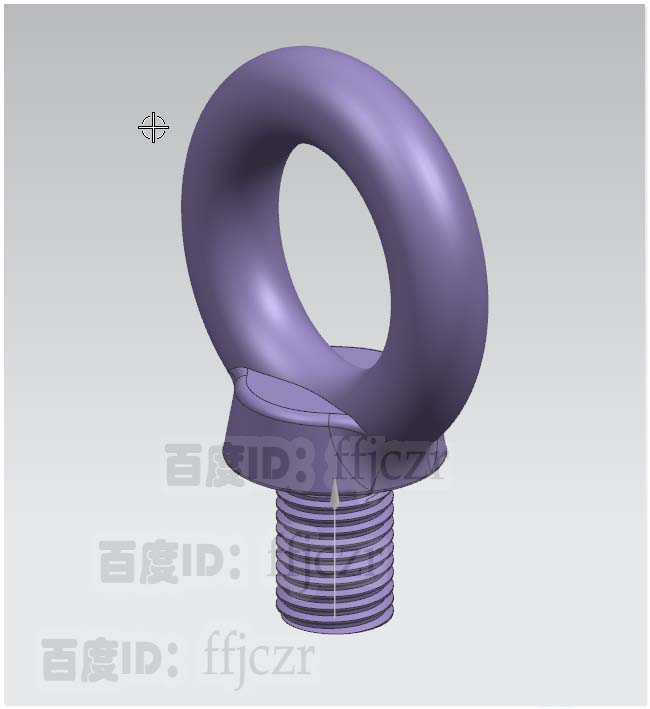

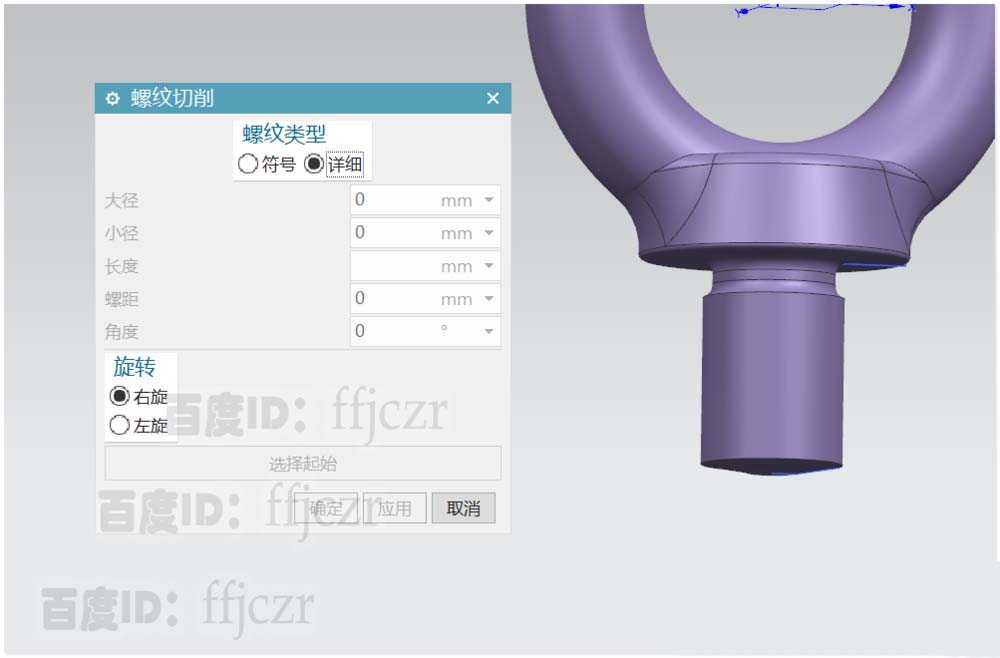

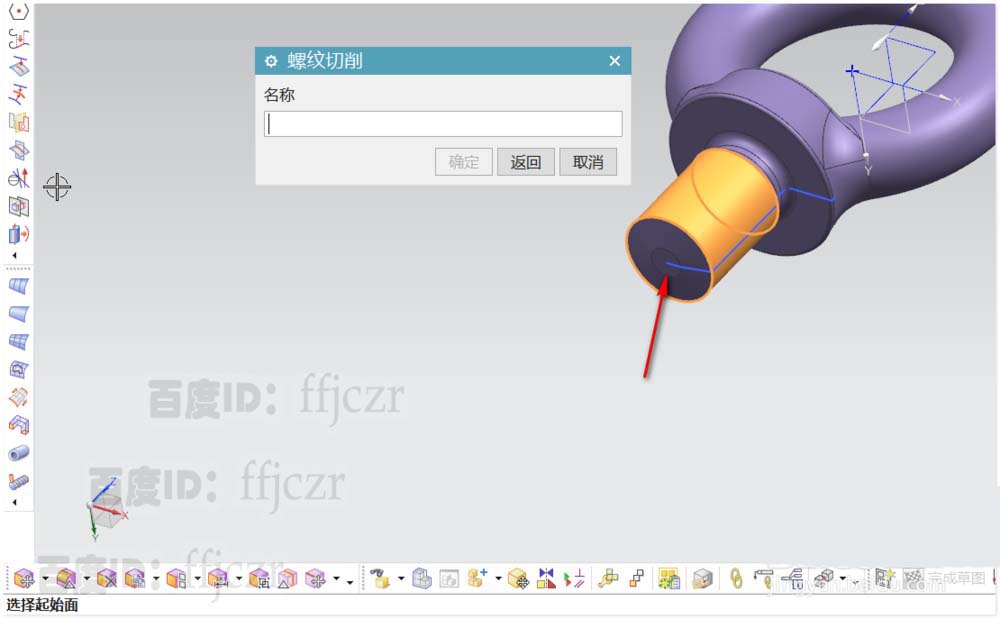

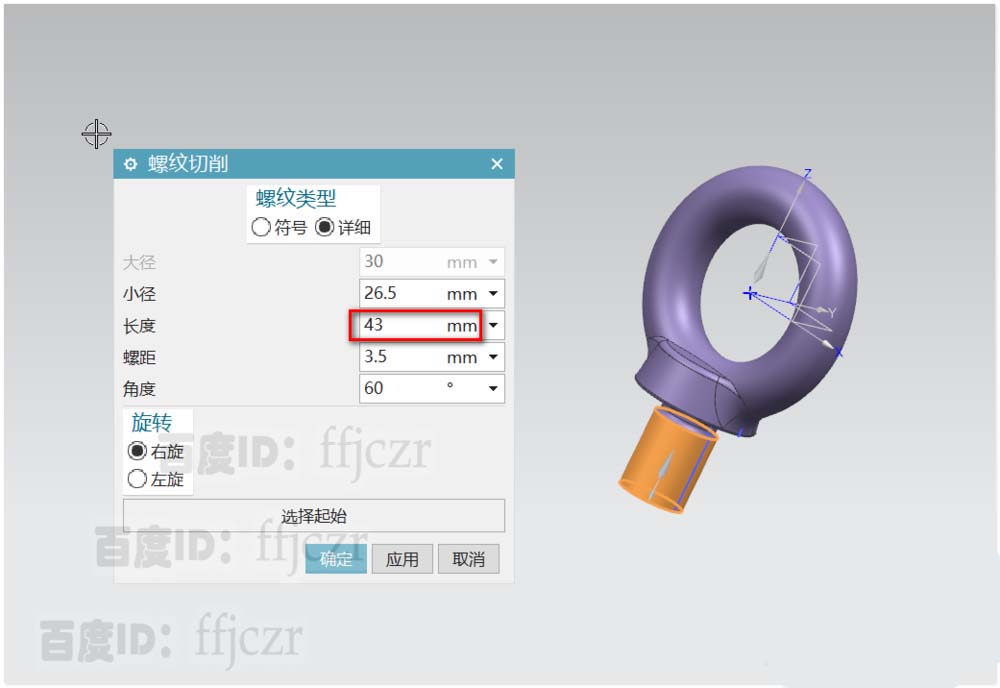

7、选用螺纹刀命令，类型为详细，旋转为右旋；选择圆柱面为螺纹的生成面，起始面为圆柱的最底面，最后在螺纹属性中修改长度为43；确定后即可得到M30的螺纹。模型创建完成。
以上就是ug12.0建模吊环模型的教程，希望大家喜欢，请继续关注脚本之家。
