UG怎么使用复制面命令?

UG中想要使用复制面命令，该怎么使用这个命令呢？下面我们就来看看详细的教程。

ug三维制图软件(UG NX) 10.0 64位 官方安装中文版

• 类型：3D制作类
• 大小：2.67GB
• 语言：简体中文
• 时间：2016-10-25

查看详情

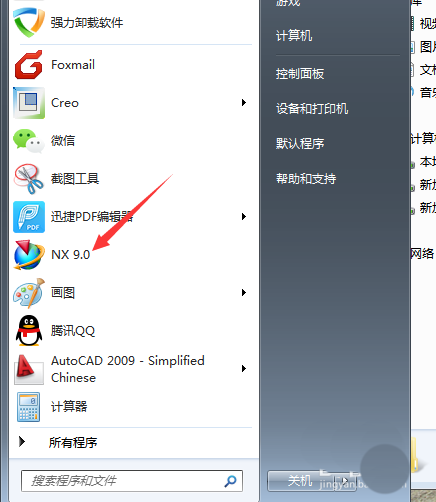

1、打开UG。

2、新建零件图纸，创建零件图。

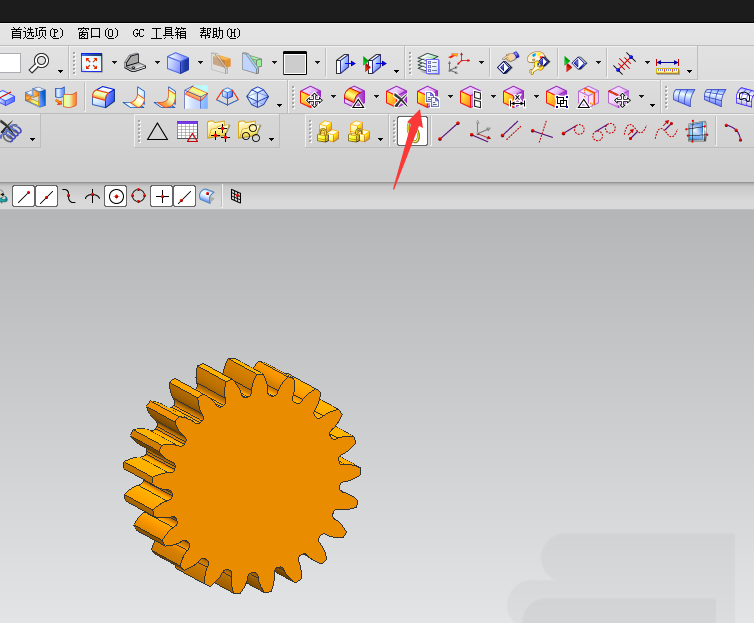

3、选择复制面命令。

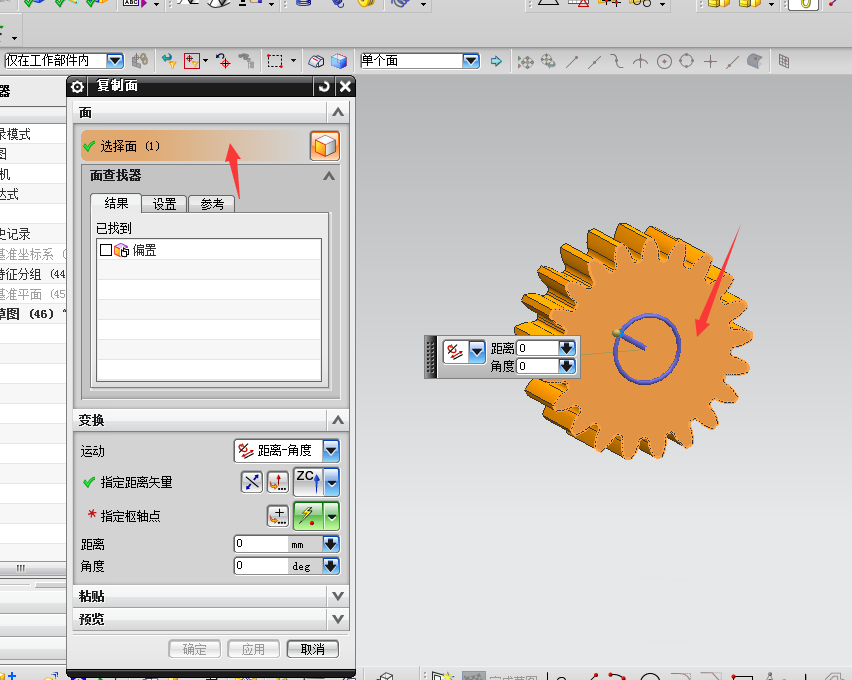

4、弹出的菜单中点击选择面，绘图区域选择一个面。比如我们选择齿轮的端面。

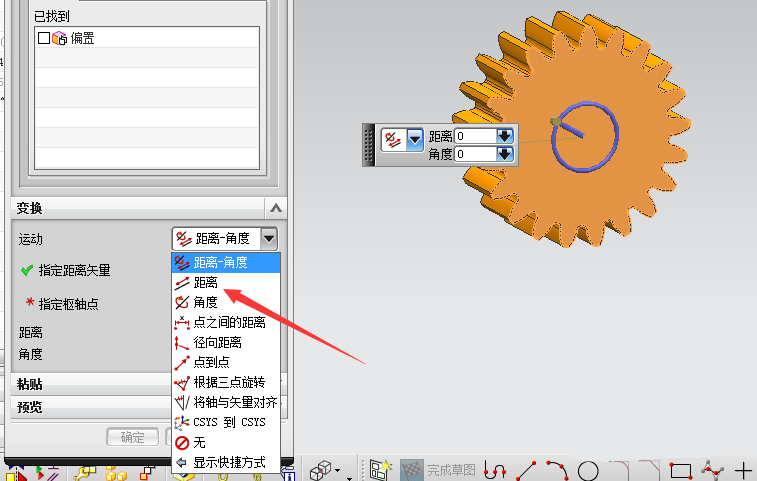

5、接下来就是要将复制的面放在那里。下拉菜单中有多种方式，我们选择距离。

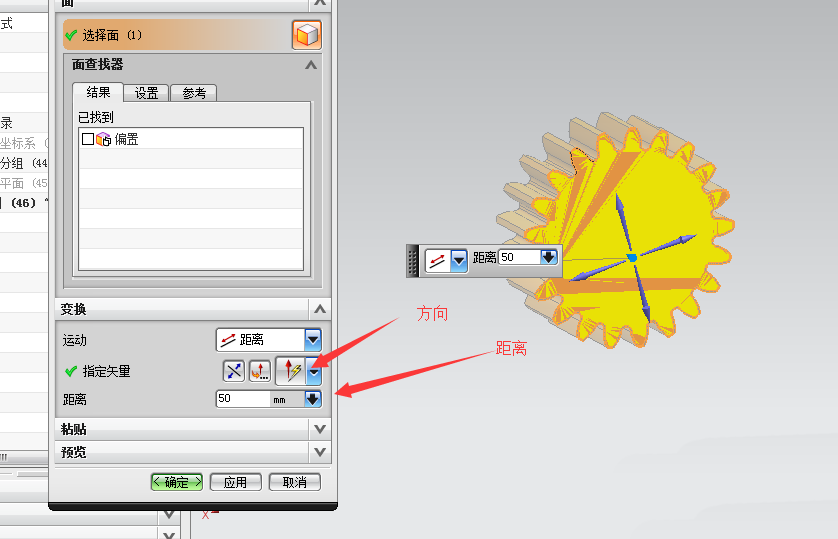

6、接下来我们选择方向，输入距离值，确定。

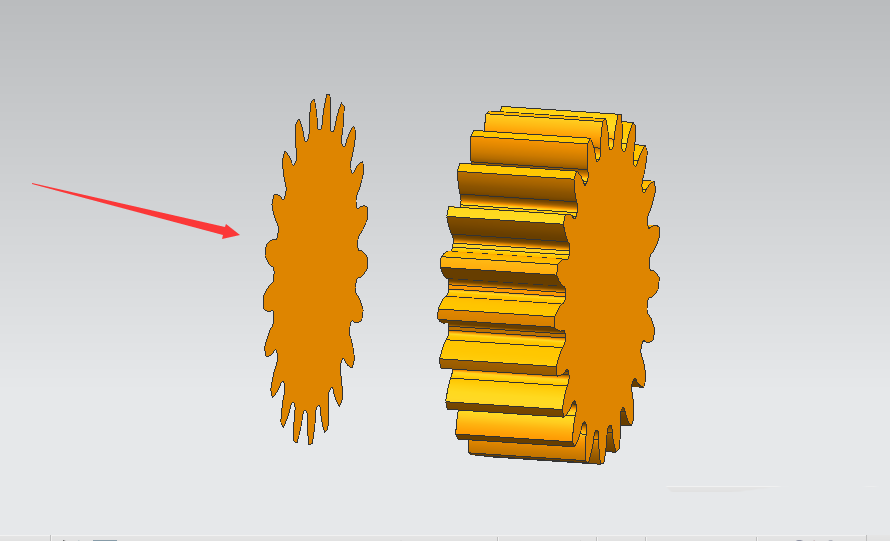

7、绘图区域就多了一个和端面形状一模一样的面。复制面就完成了。

以上就是ug复制面命令的使用方法的教程，希望大家喜欢，请继续关注脚本之家。
