UG12.0中想要创建玻璃器皿，可以通过旋转命令得到，手把通过路径扫掠即可得到。下面我们就来看看详细的教程。
1、选用旋转命令，以XZ面为草绘截面，草绘在坐标的第一象限用轮廓线绘出玻璃瓶的旋转截面线。如图所示。

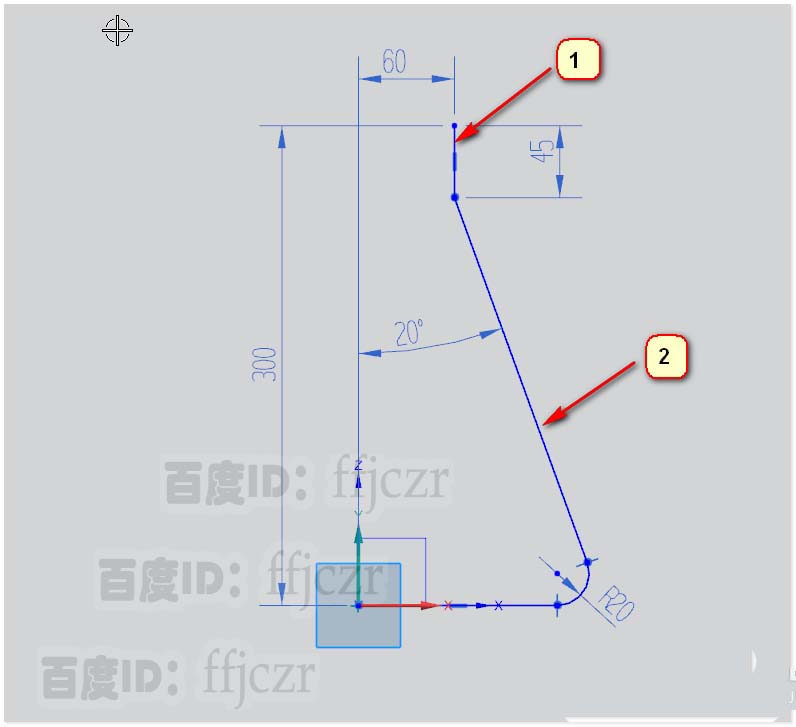

2、对绘出的轮廓线进行标注及约束，图示中标示为1的直线长45，距Y轴为60，最高点到X轴的距离为300，标示为2的线为斜线，该线与Y轴的角度为20，终点在x轴上，从该终点连一直线到坐标原点。截面线绘制完成。

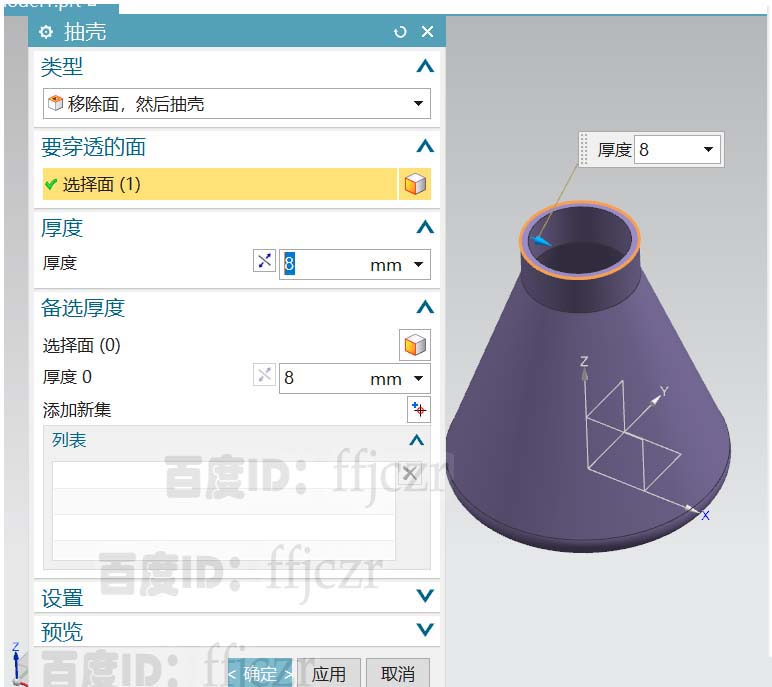

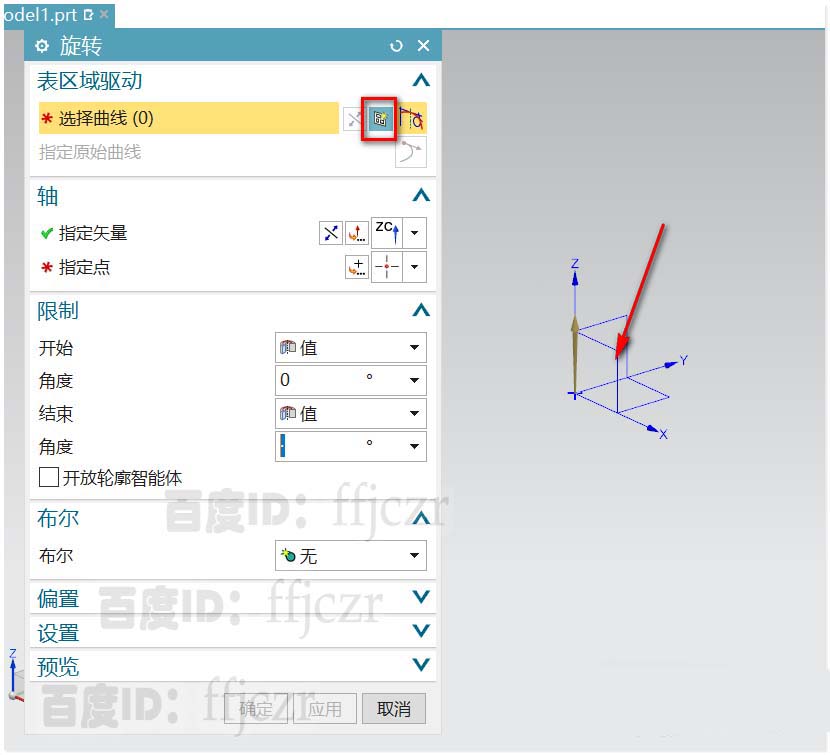

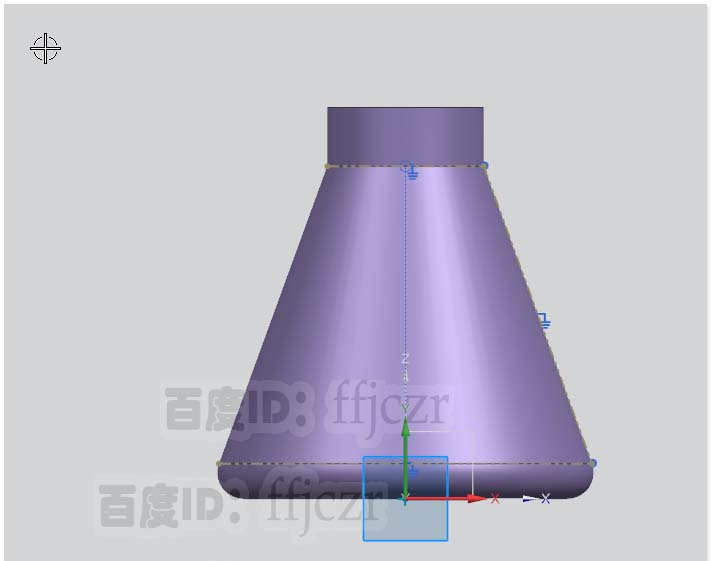

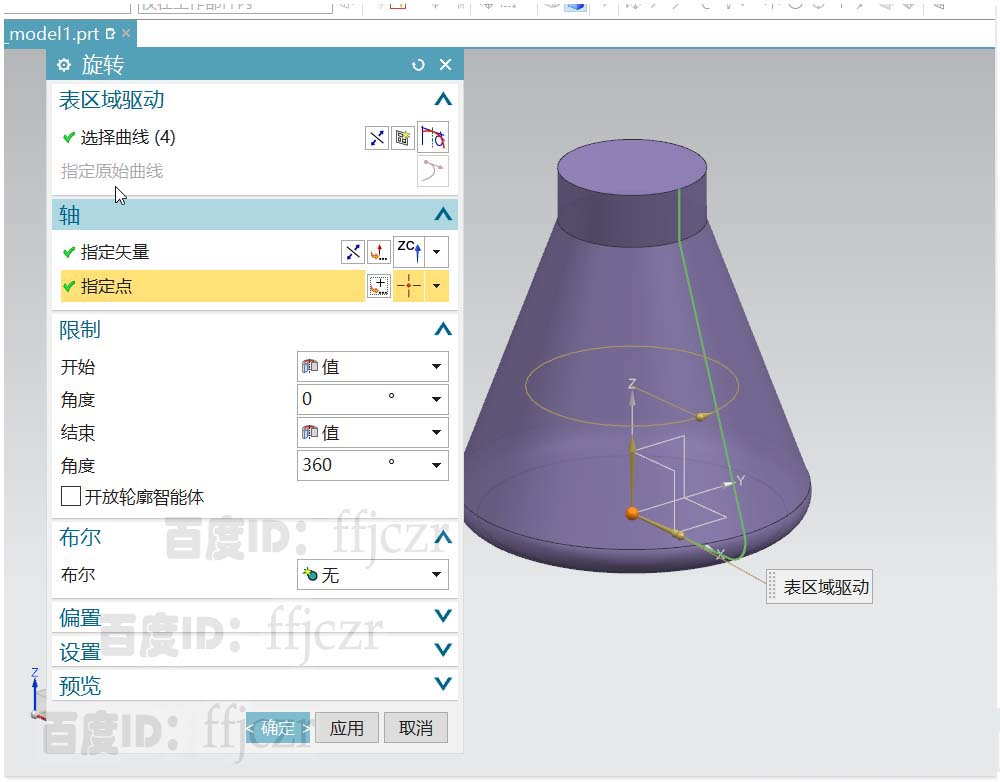

3、回到旋转命令对话框，适量为为Z正向，指定点为坐标原点，开始值为0，结束值为360。选用抽壳命令，对得到的实体进行抽壳，厚度为8；确定后得到主体模型。

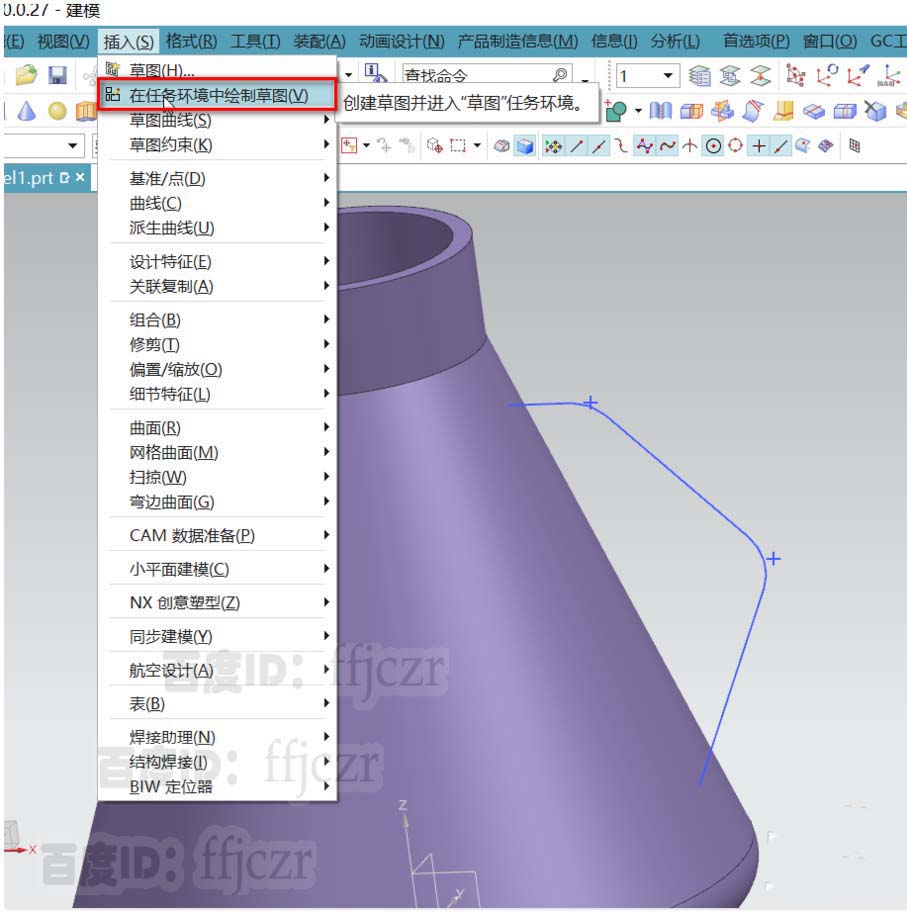

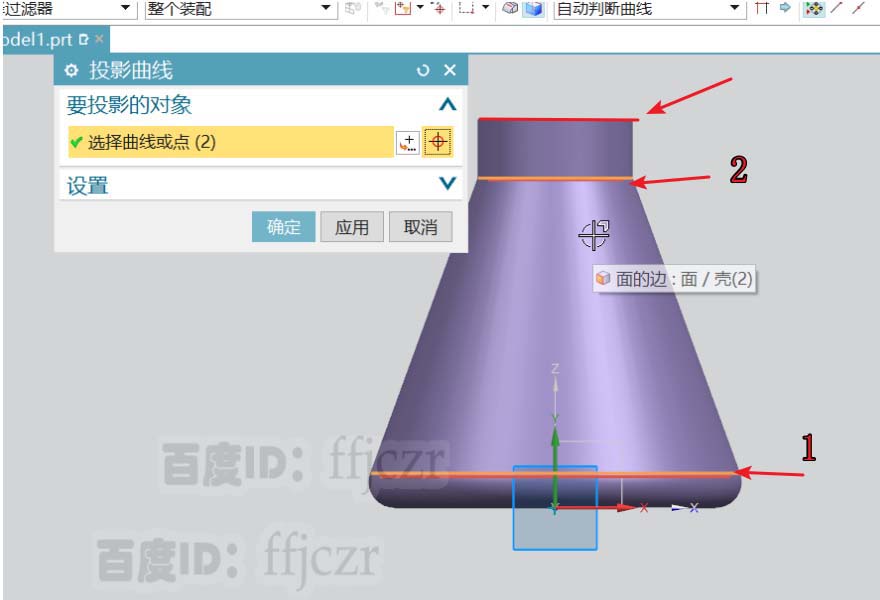

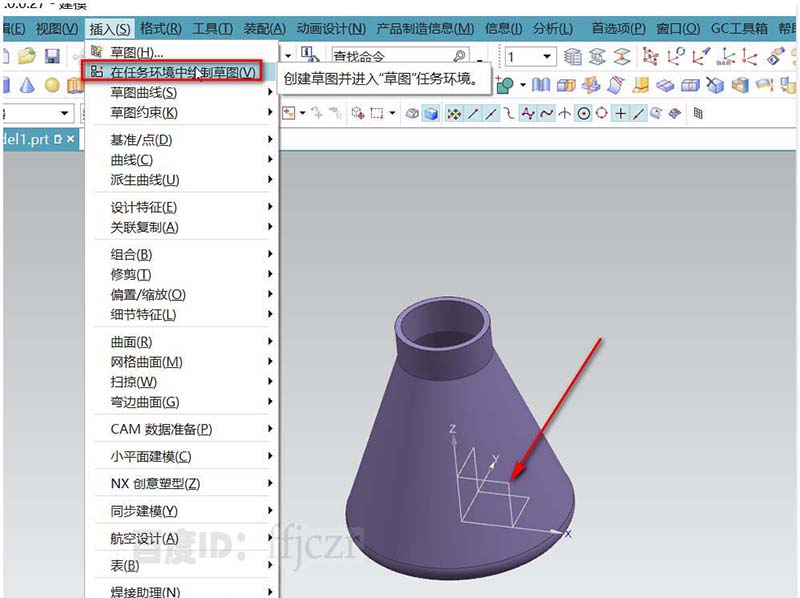

4、选用在任务环境绘草图，以XZ面为草绘平面，在草绘中用投影曲线，从实体中得到三条参考线，将得到的1、2参考线用直线从其端点连接，得到一条斜参考线，四条参考线进行固定约束。

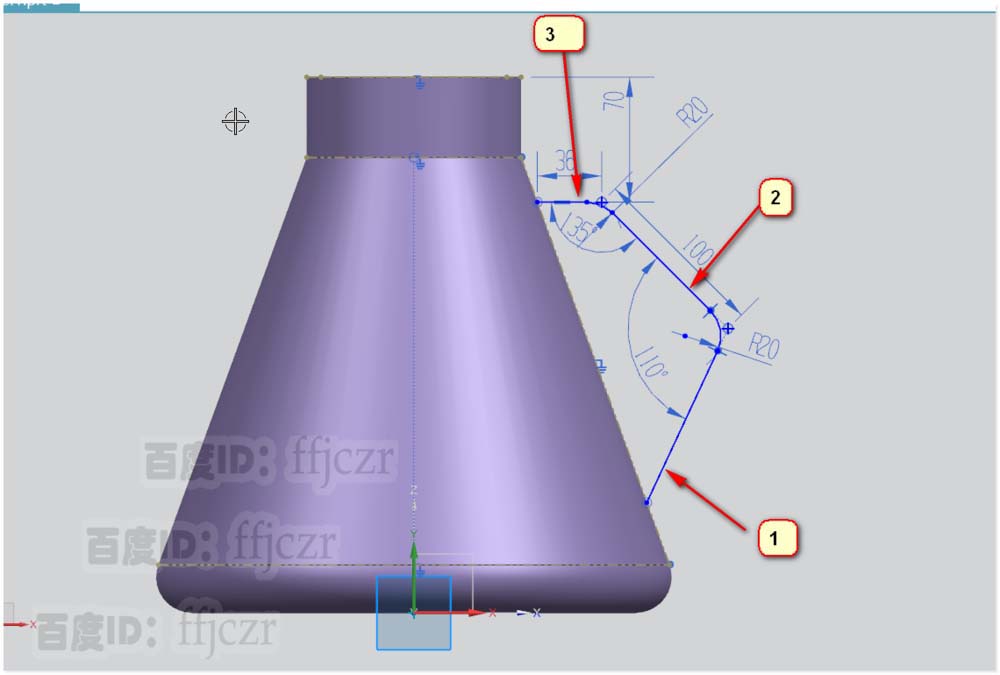

5、用轮廓线在得到的斜参考线上绘出手把的引导线，如图，3线为水平线，距离最顶端70，线长36；2线长100，与3线的角度为135；1线与2线的角度为110，1线的另一端在斜参考线上。手把的引导线完成。

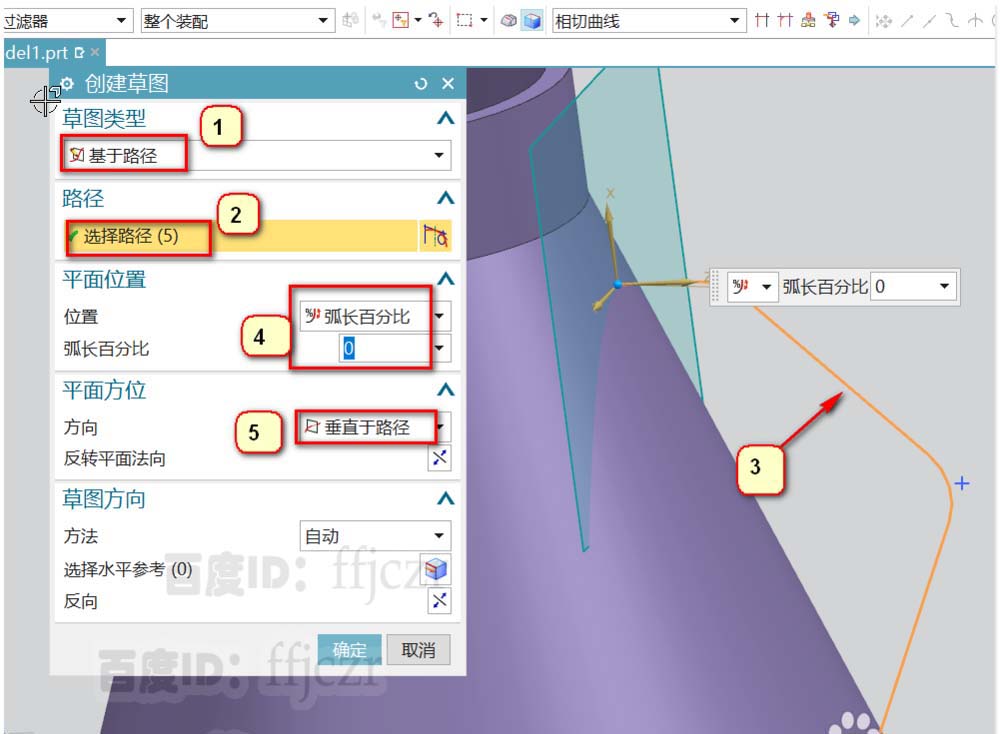

6、再次选用在任务环境绘草图，本次要绘制手把的截面线。在创建草图平面时选用草图类型为基于路径，选择的路径为上步绘出的引导线，弧长百分比为0，平面方向为垂直于路径。完成草图平面创建。

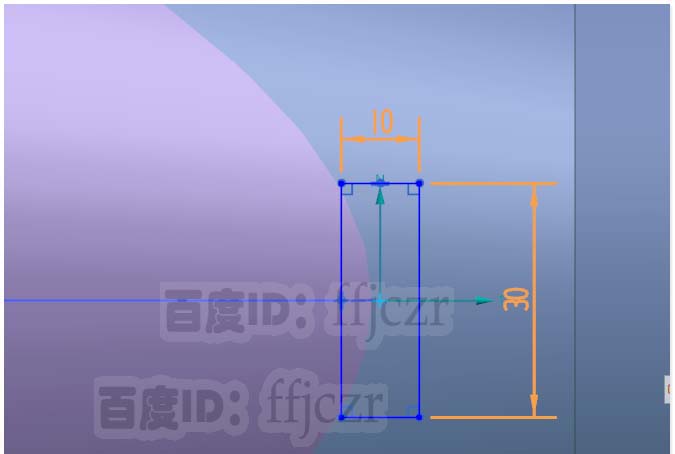

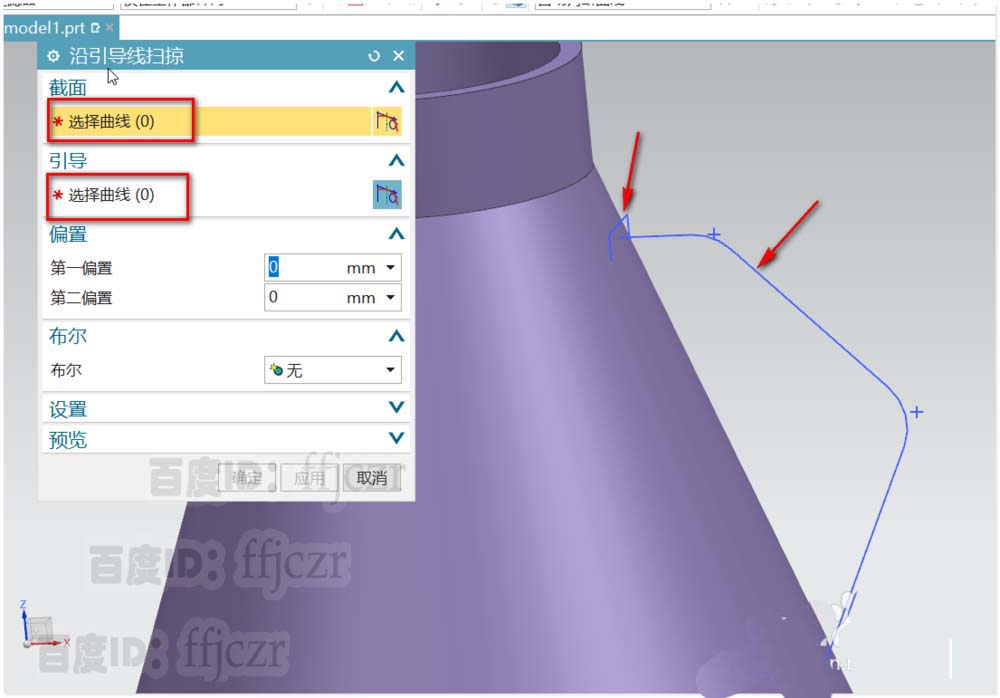

7、在草图中，绘制一长为10宽为30的矩形，矩形中心与坐标原点重合。完成截面线绘制。选择沿引导线扫掠，对话框中，截面线为上步绘制的矩形，引导线为第5步绘制的引导线。确定后，得到手把的实体模型。

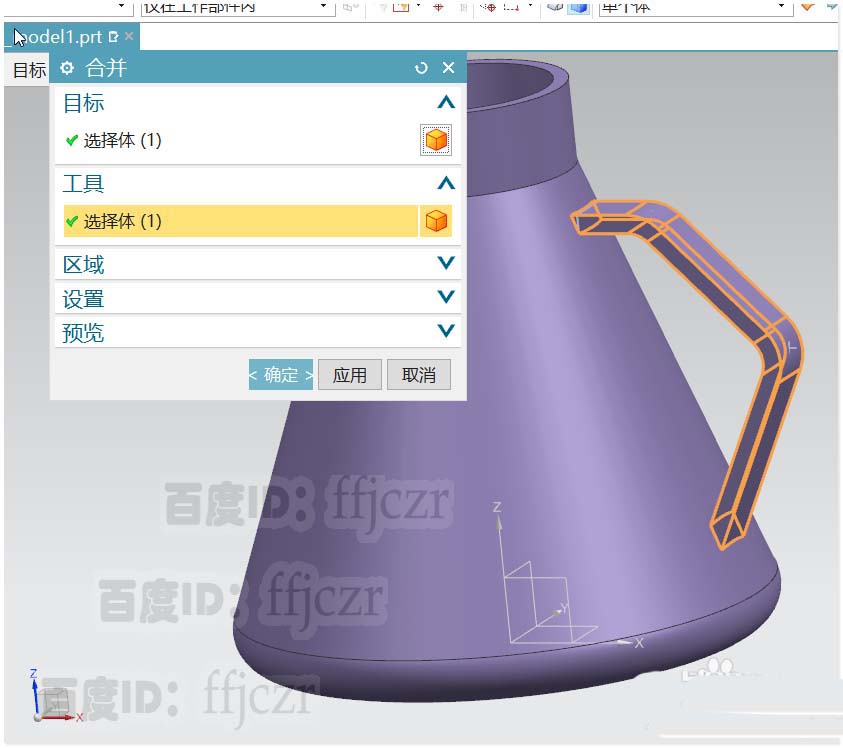

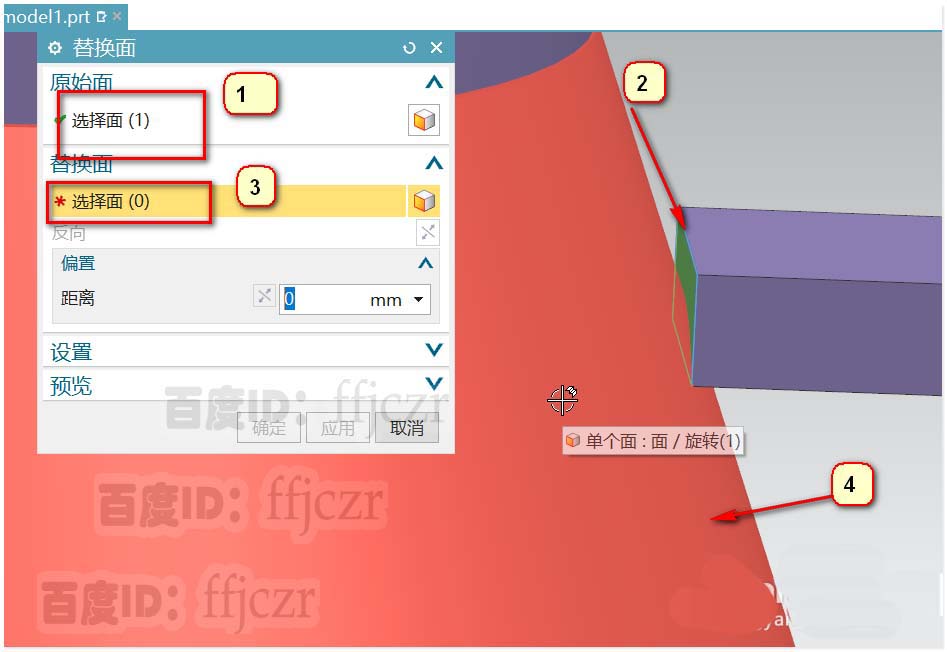

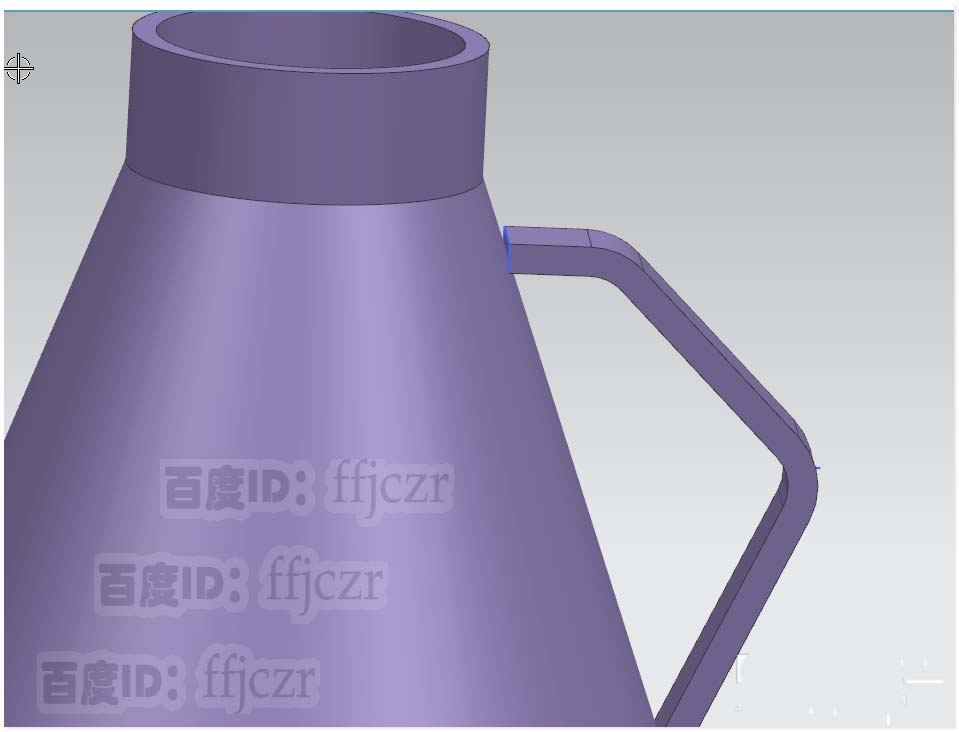

8、选用同步建模的替换面，将手把两端面替换成瓶体的曲面。再用布尔运算的合并，使手把与瓶体成为一整体。

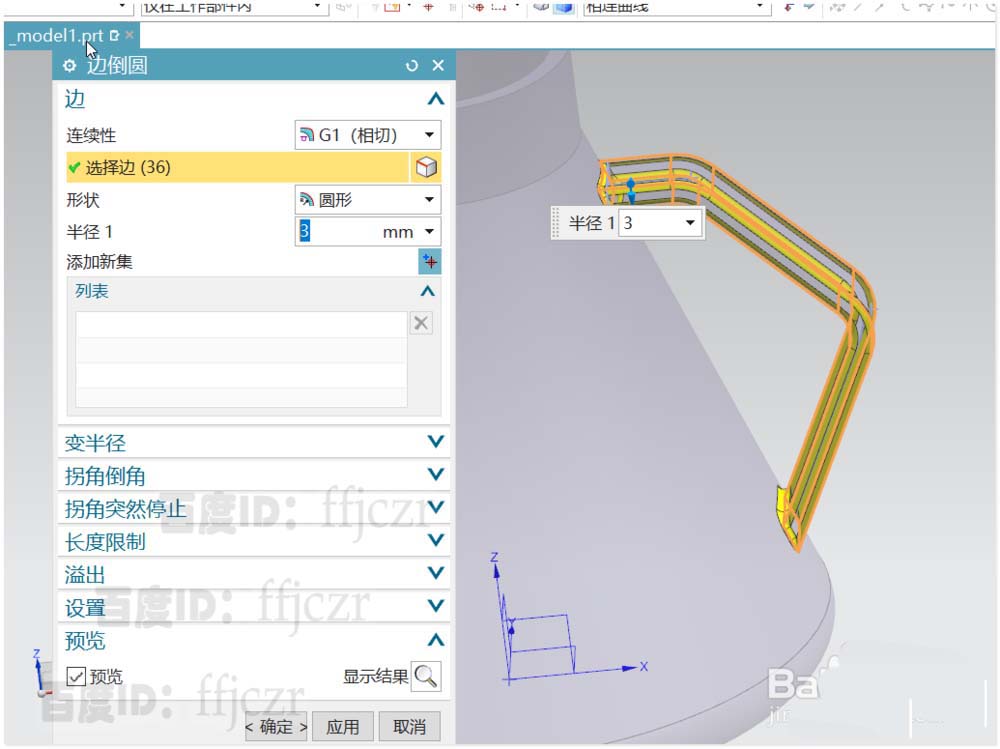

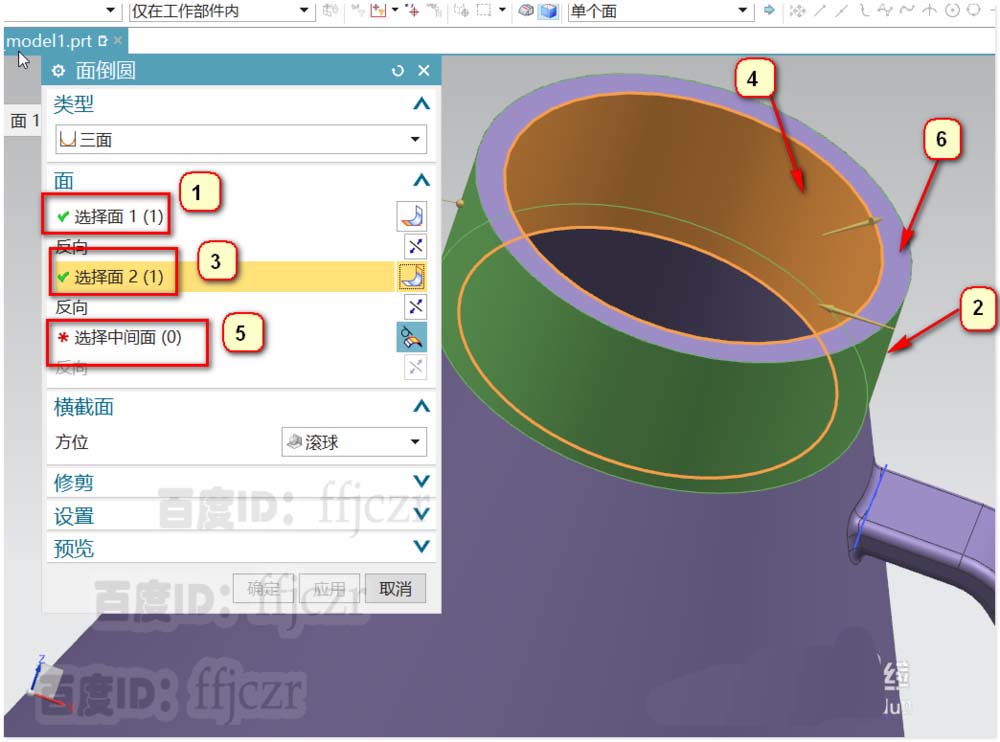

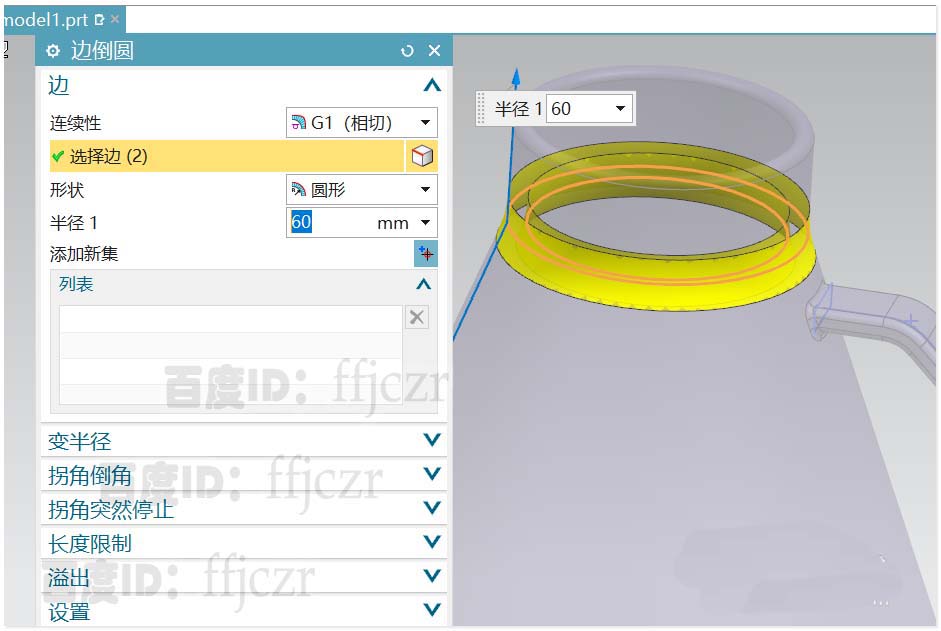

9、瓶体细节的调整。选用倒圆角命令，半径为3，对手把周围的边进行倒圆角；半径为60，对瓶颈内外进行倒圆角；选用面倒圆，分别选取瓶口内处面和顶面进行倒完全角。模型完成创建。

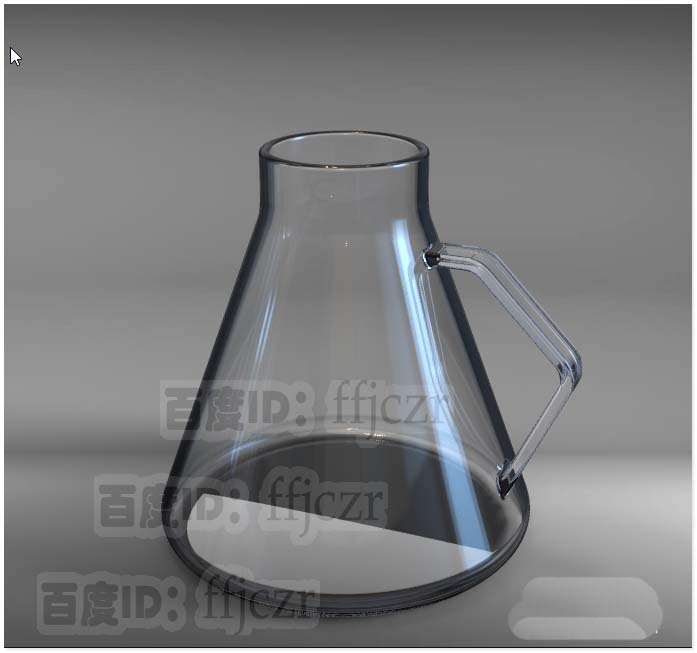

以上就是UG12.0建模广口锥形玻璃瓶模型的教程，希望大家喜欢，请继续关注脚本之家。
