solidworks绘制三维零件模型很简单，想要创建一个零件模型，该怎么创建呢？下面我们就来看看详细的教程。

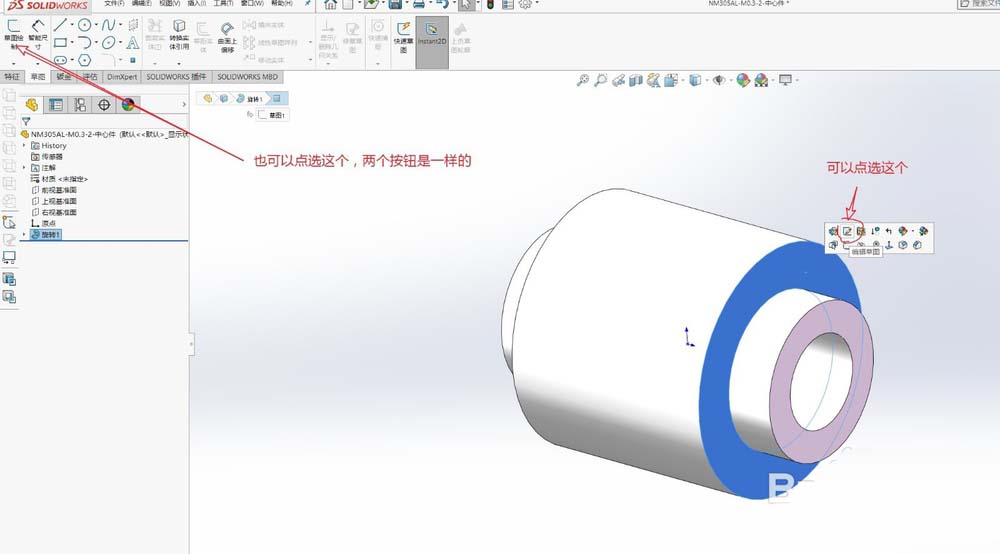

1、打开上一次画的旋转体，选择一端平面为草图平面，如图

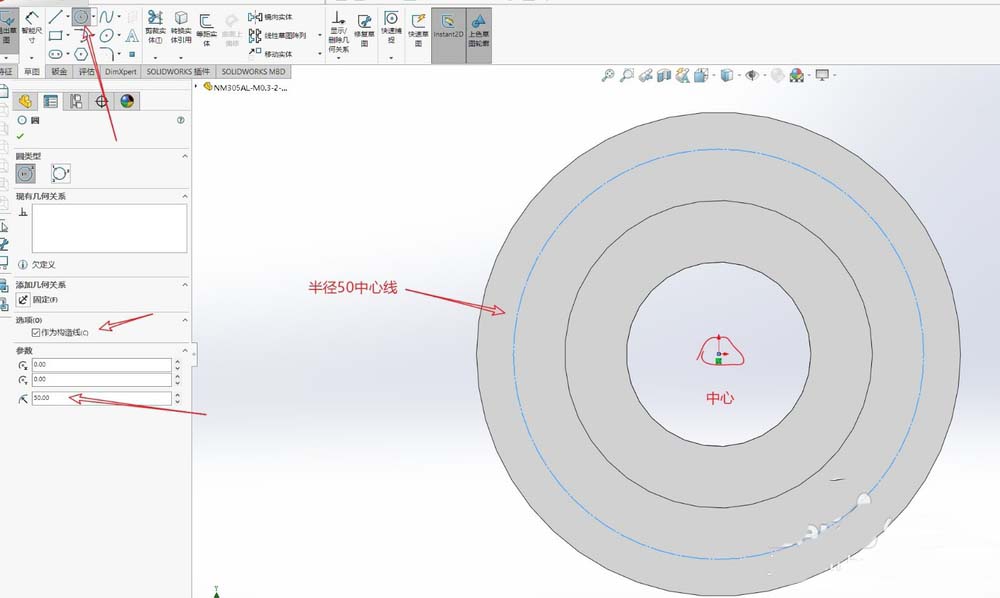

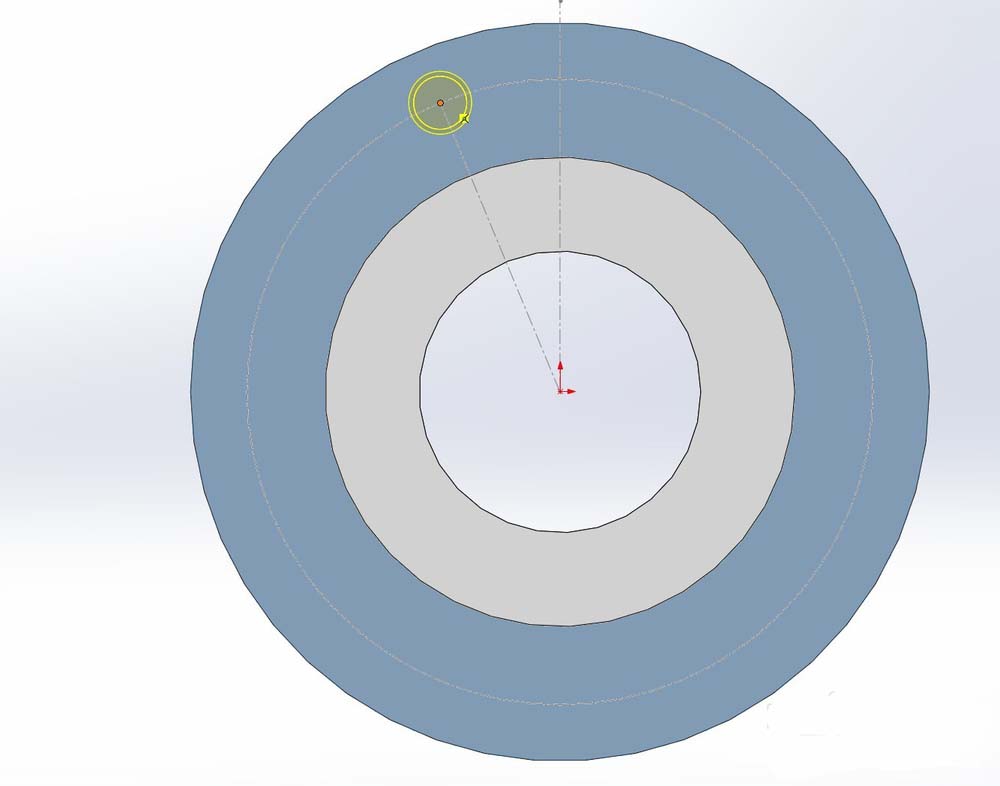

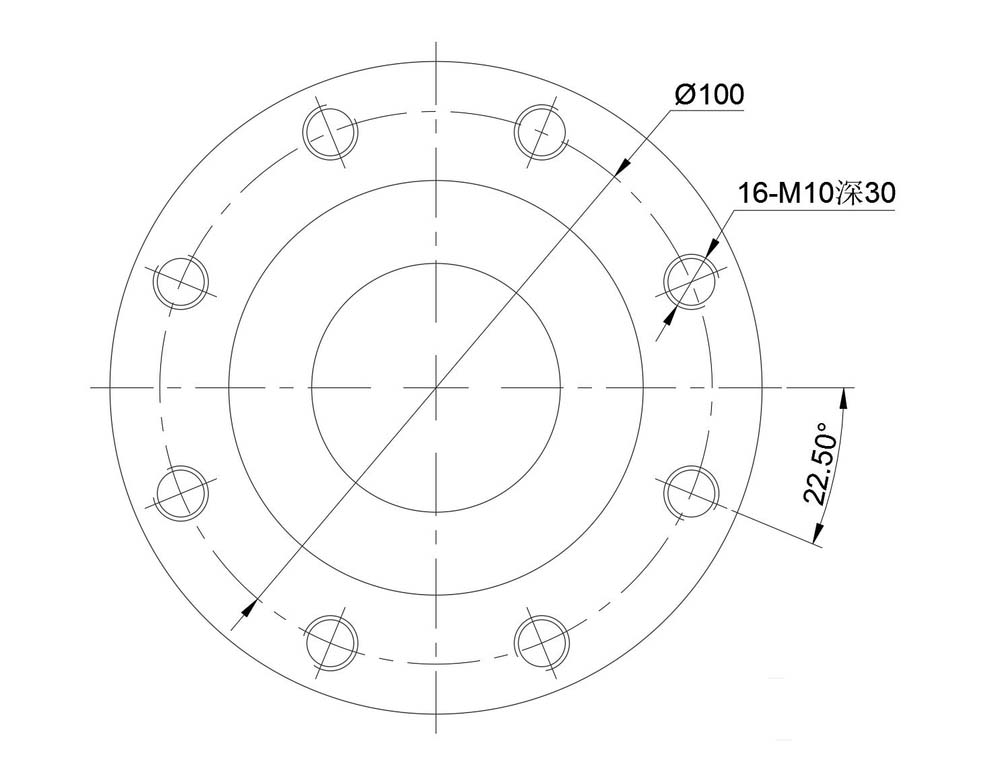

2、选择画圆工具，以旋转体的中心为中心画一个半径50mm的圆，如图

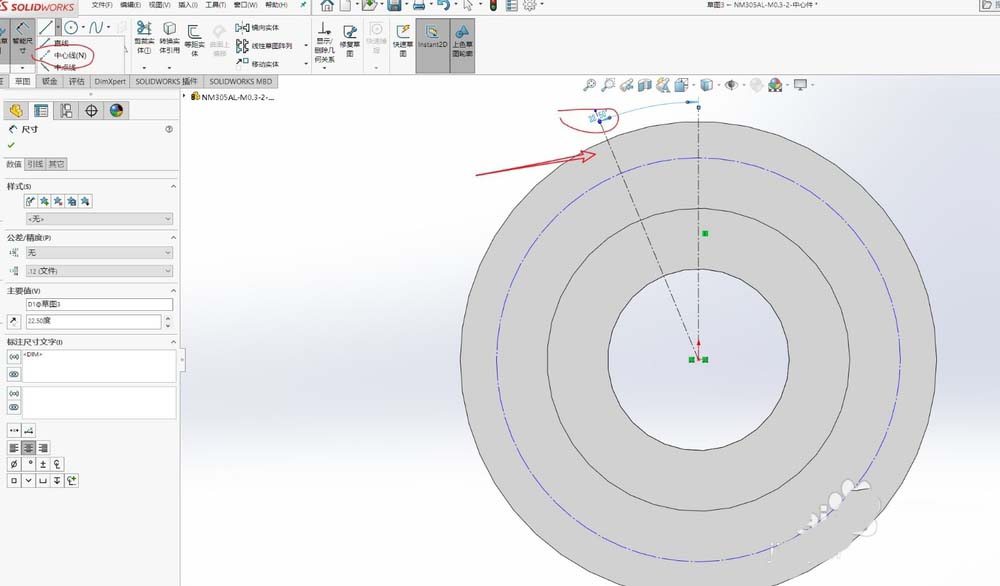

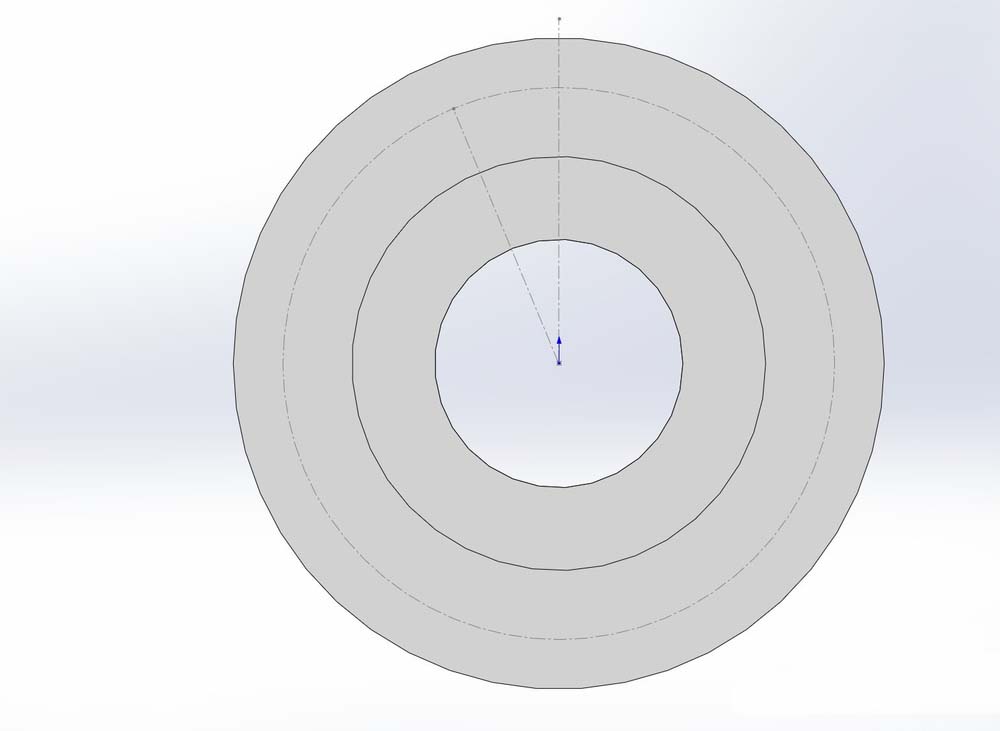

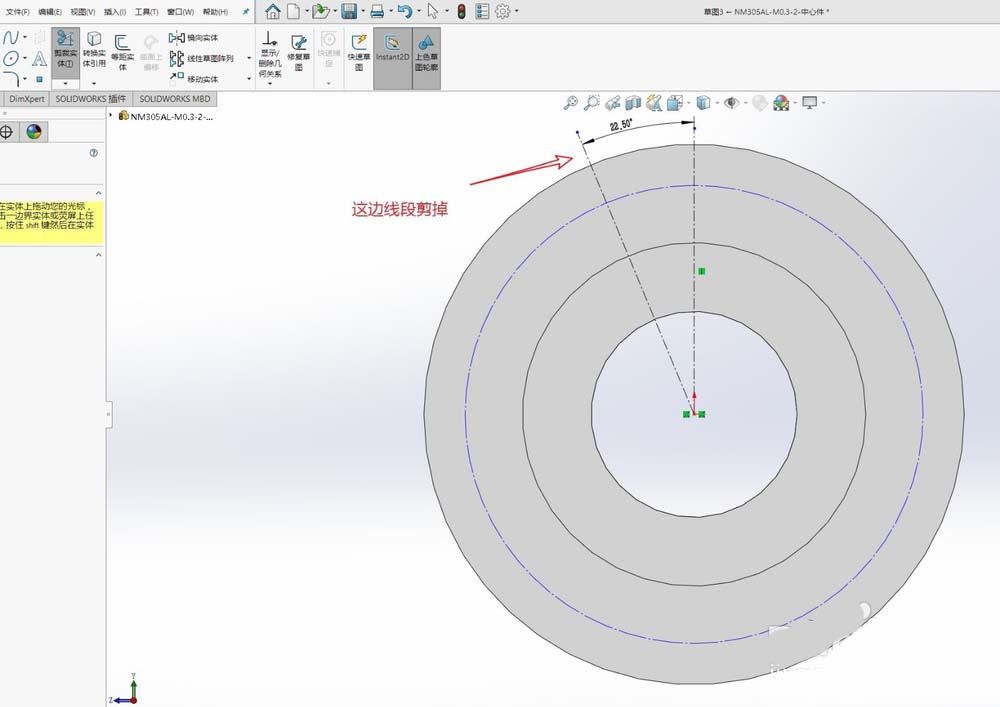

3、用中心线画一个22.5度的夹角，凸出图的线剪掉，画好后选择退出草图，如图

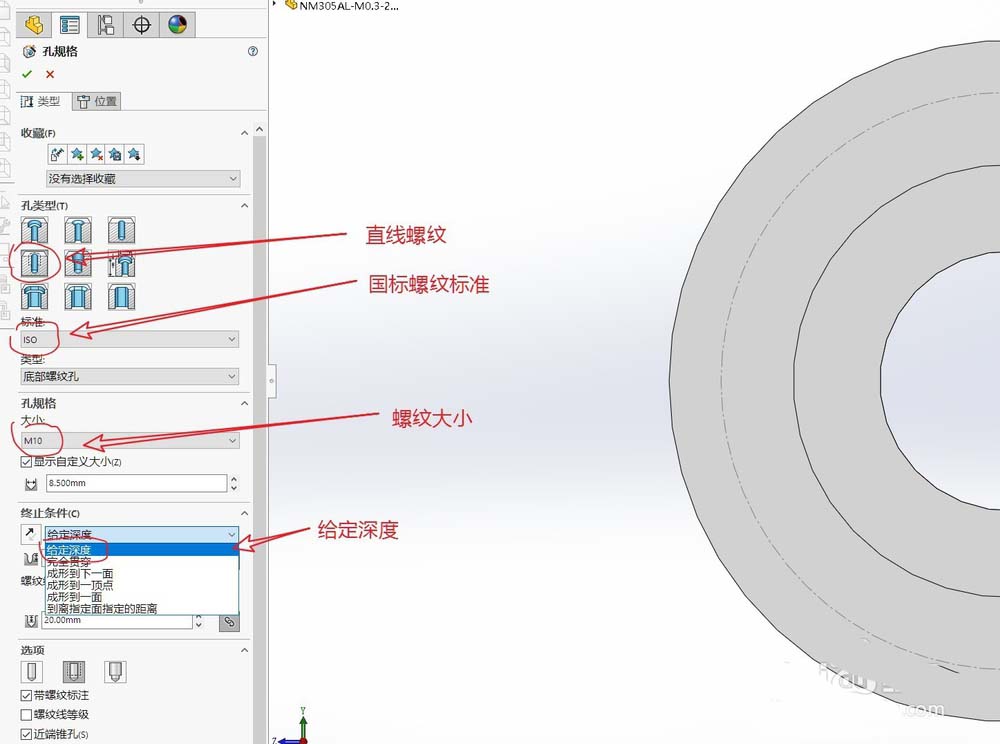

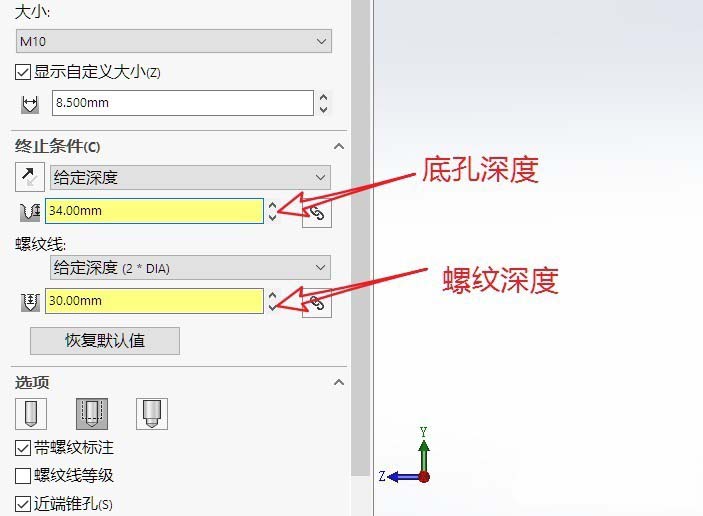

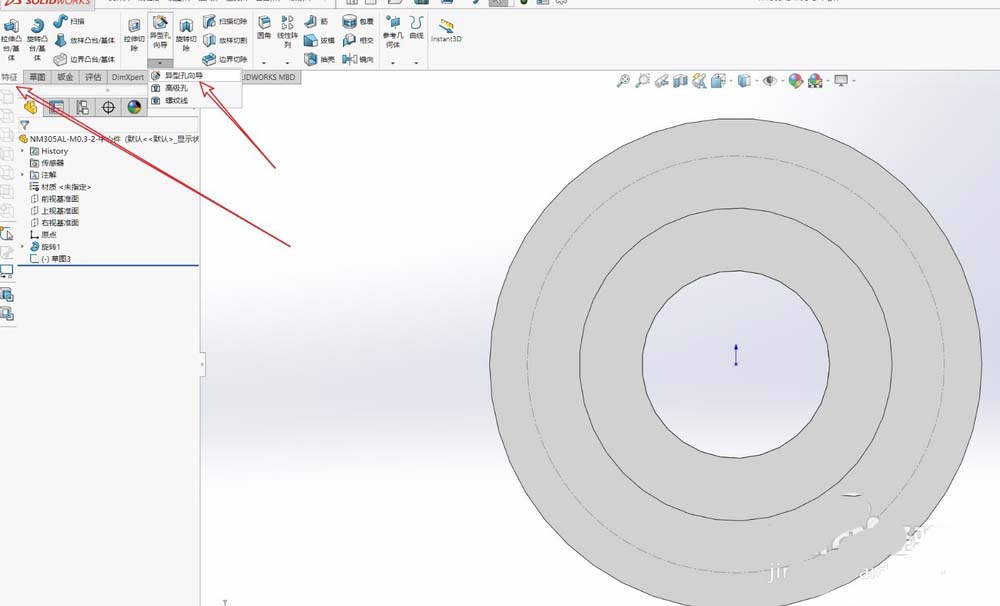

4、用特征 - 异型孔向导，再编辑螺纹孔大小，孔类型选：直螺纹孔，标准选“ISO”，大小选“M10”终止条件选“给定深度”，底孔深度为34，螺纹有效深度30mm,
5、全部条件选好后，点选位置，选择螺纹孔放置的平面，选择之前的草图平面，选择交点放置螺纹孔，打勾，螺纹孔就画好了，如图；

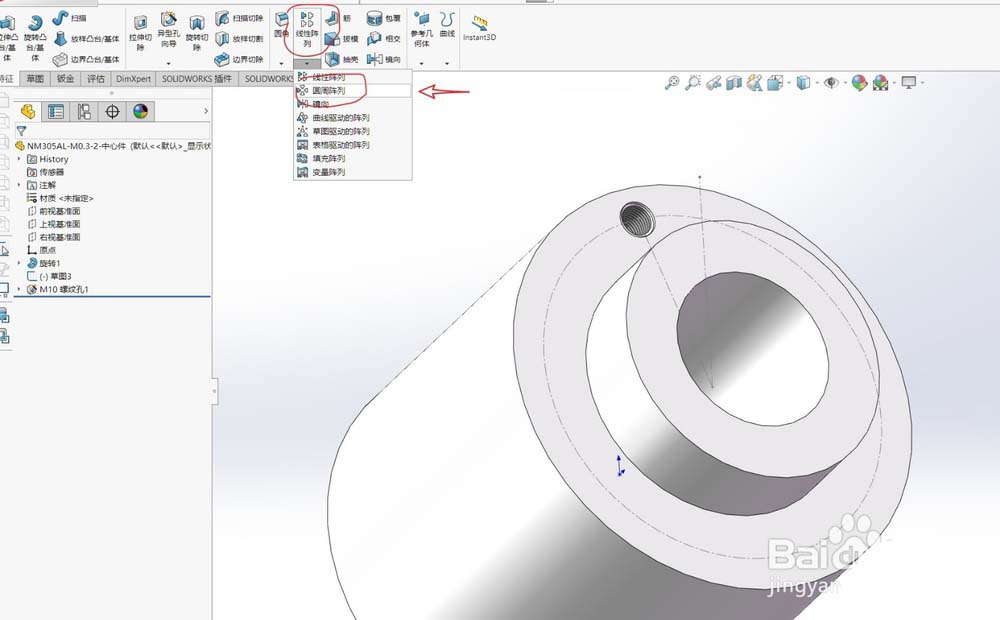

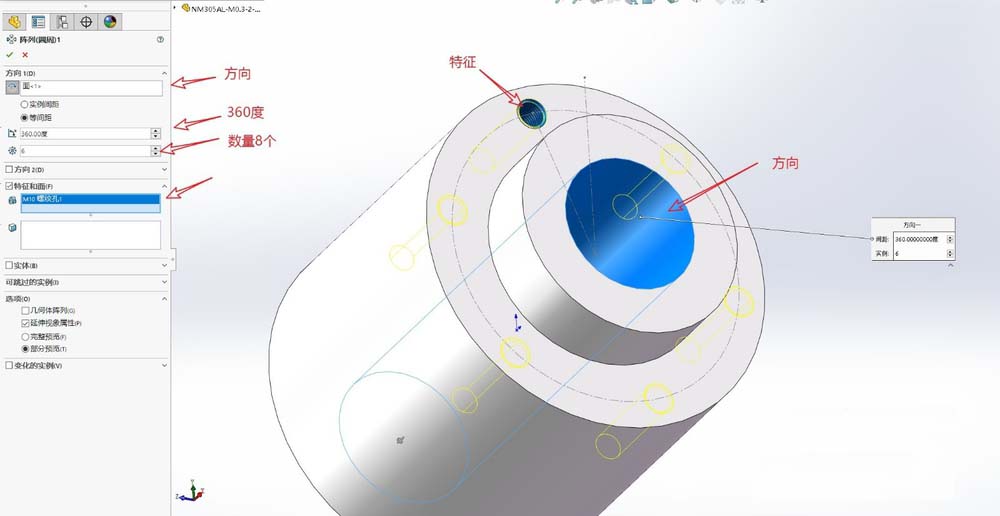

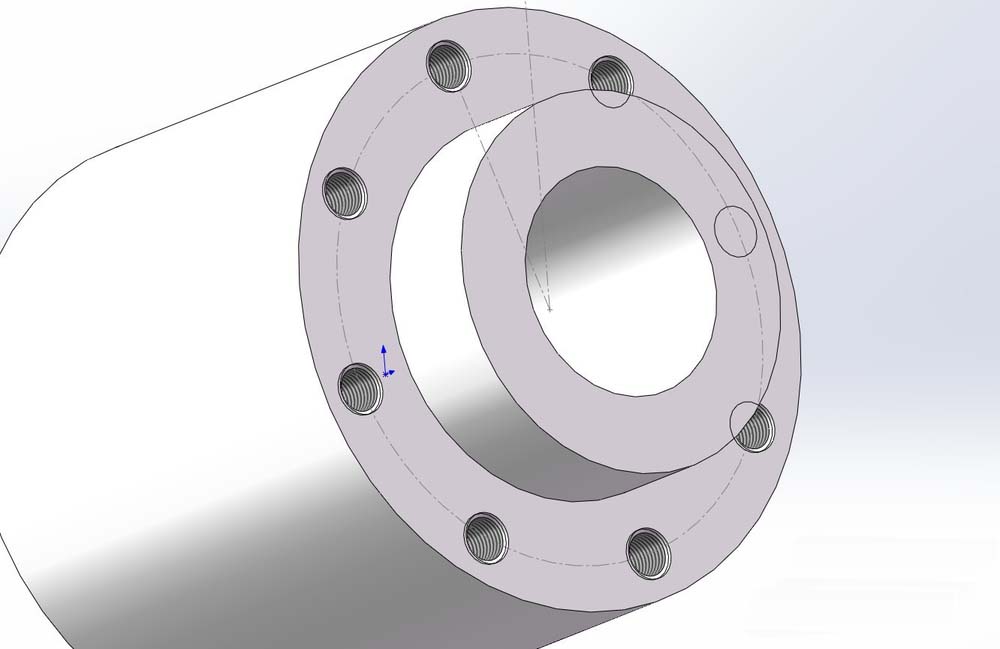

6、选择线性阵列下拉的圆形阵列，方向选45内孔壁，角度360度，数量8个，特征选M10螺纹孔，打勾，螺纹孔就画好了，如图。
以上就是sw绘制内螺纹孔和阵形零件的教程，希望大家喜欢，请继续关注脚本之家。
