UG12.0中想要创建皮带轮模型，主体可以通过旋转得到，该怎么创建呢？下面我们就来看看详细的教程。

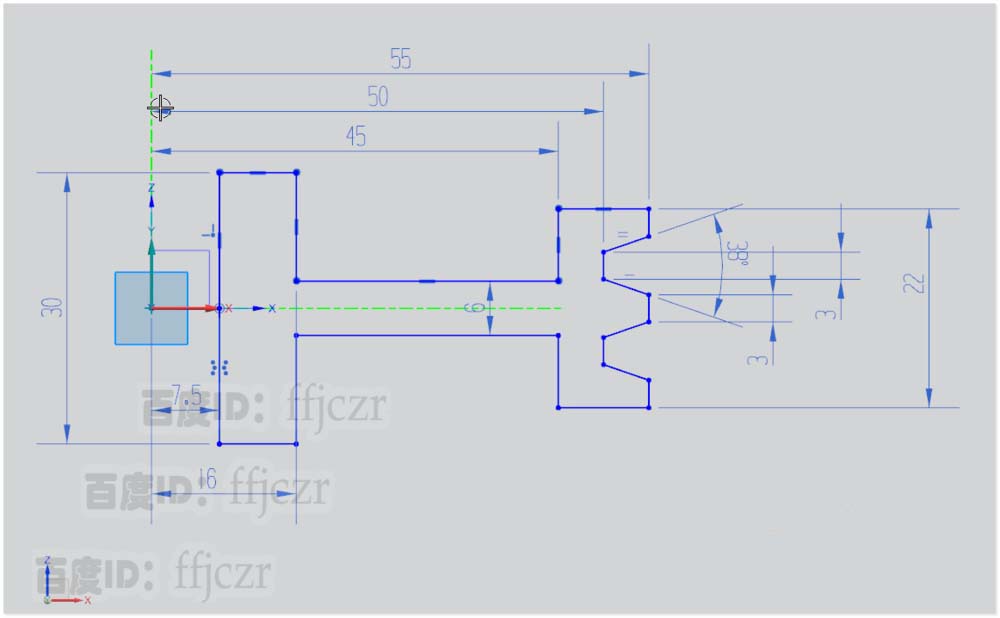

1、皮带轮的主体可以通过旋转命令得到，而旋转命令所用的截面线在上次的经验分享中已绘制完成。可以接着完成后续的工作。

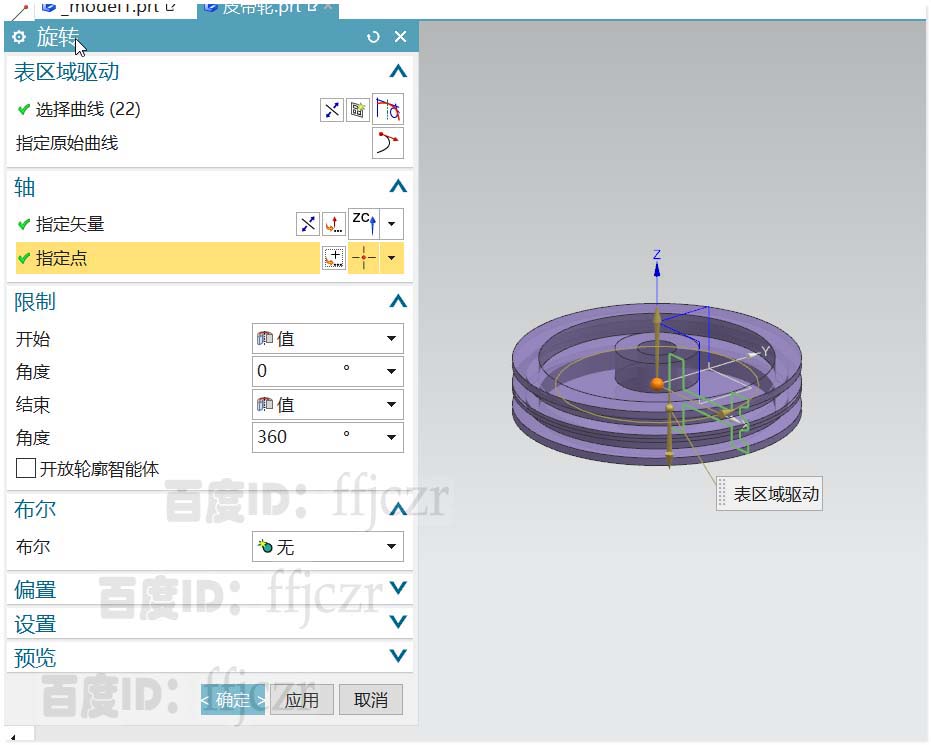

2、回到建模模式，在旋转对话框中指定矢量为Z正向，定点为坐标原点；开始角度为0结束角度为360，确定后得到皮带轮的主体模型。

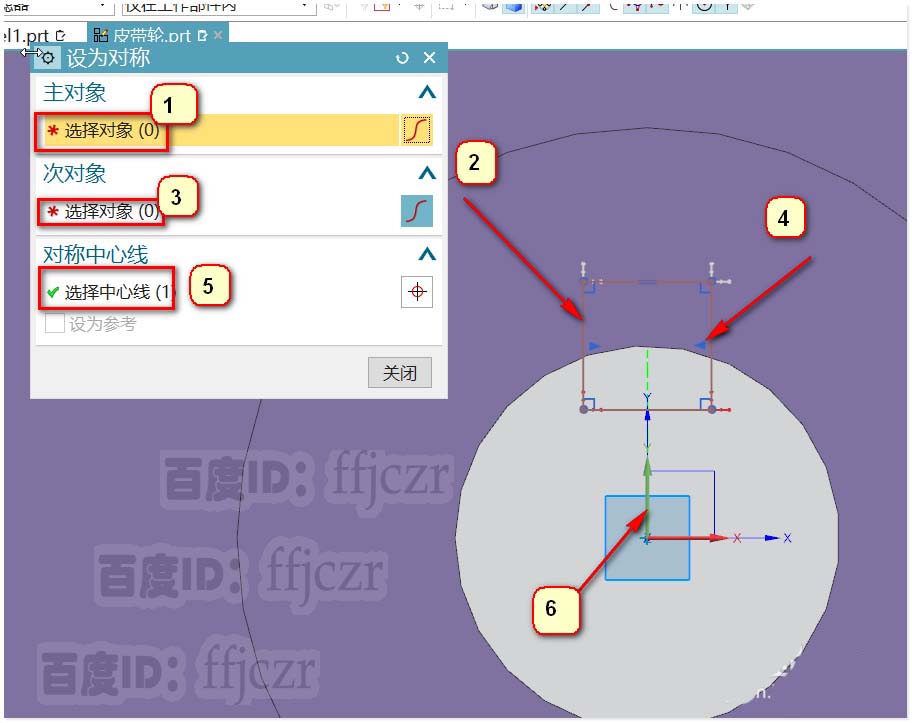

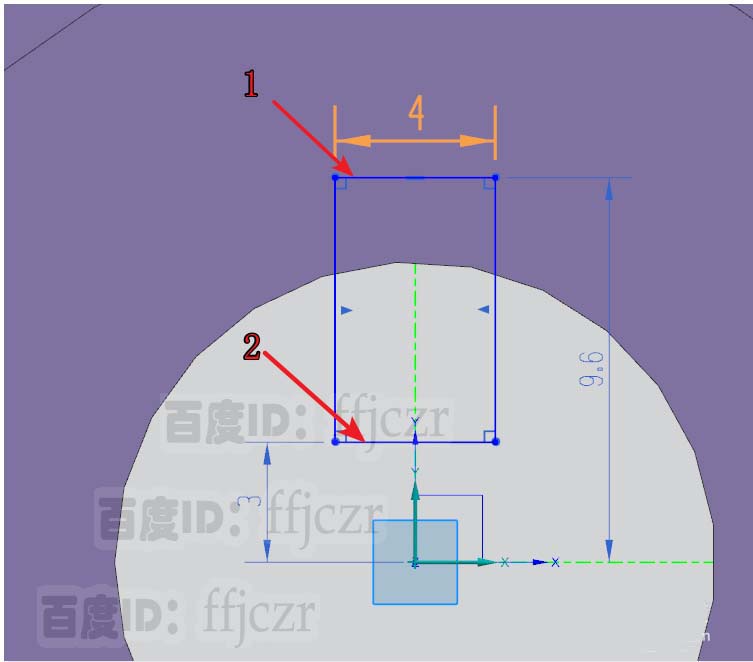

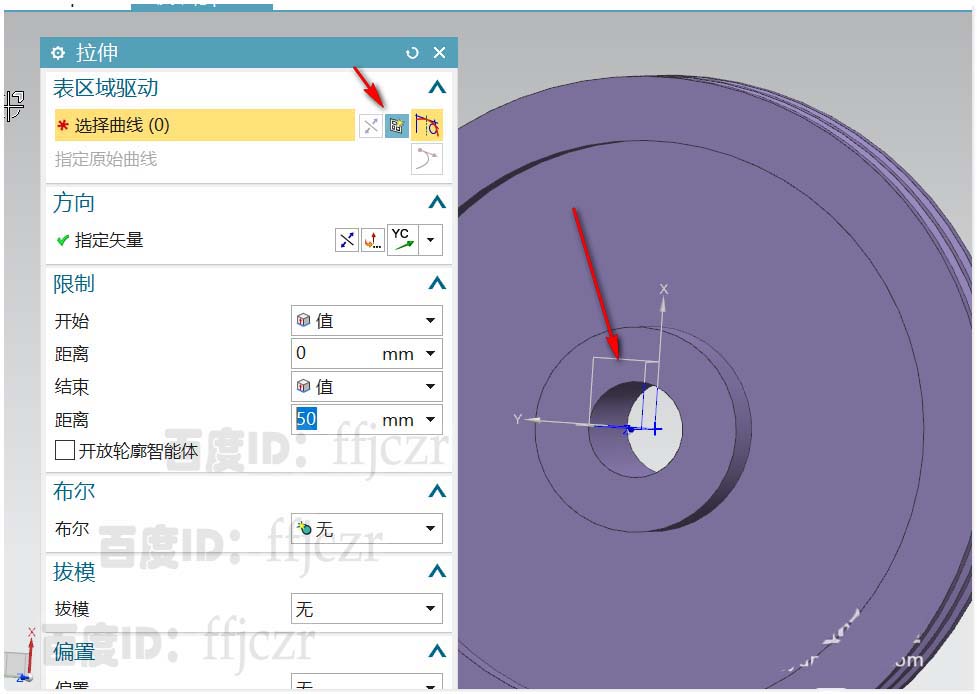

3、为皮带轮创建键槽。选用拉伸命令，以XY面为草绘平面。在草绘模式中，在Y轴上绘制一个与Y轴对称的矩形，矩形的长为4，矩形的长边1距离X轴9.6，长边2距离X轴3.

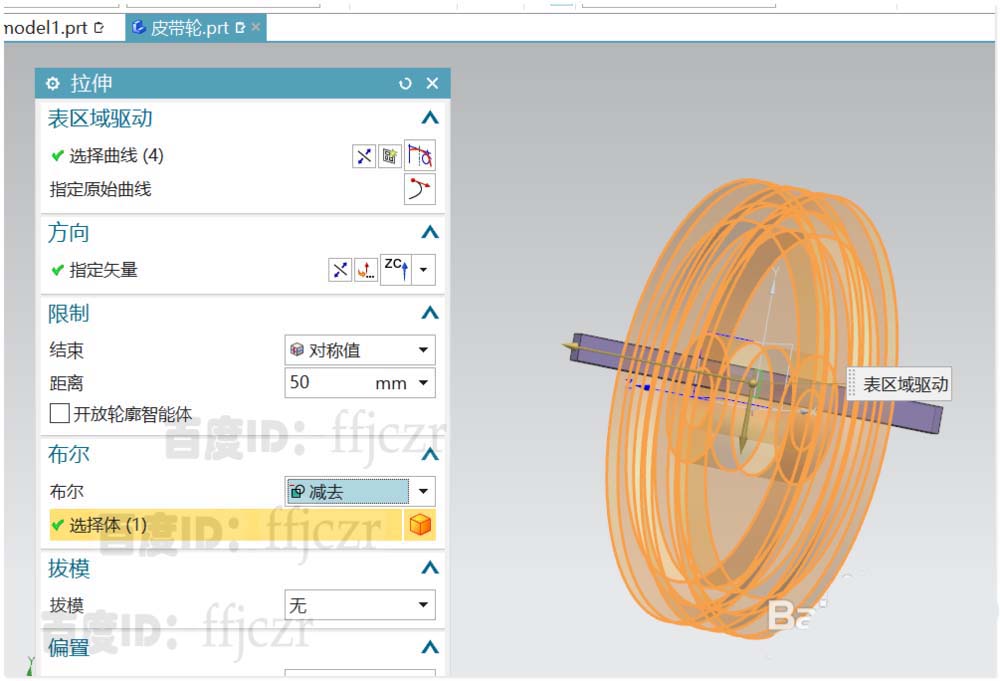

4、回到拉伸对话框，矢量方向为Z轴，拉伸方式为对称拉伸，值为50（只要长超出皮带轮的厚度即可）。布尔选项用减去。主体得到通孔的键槽。

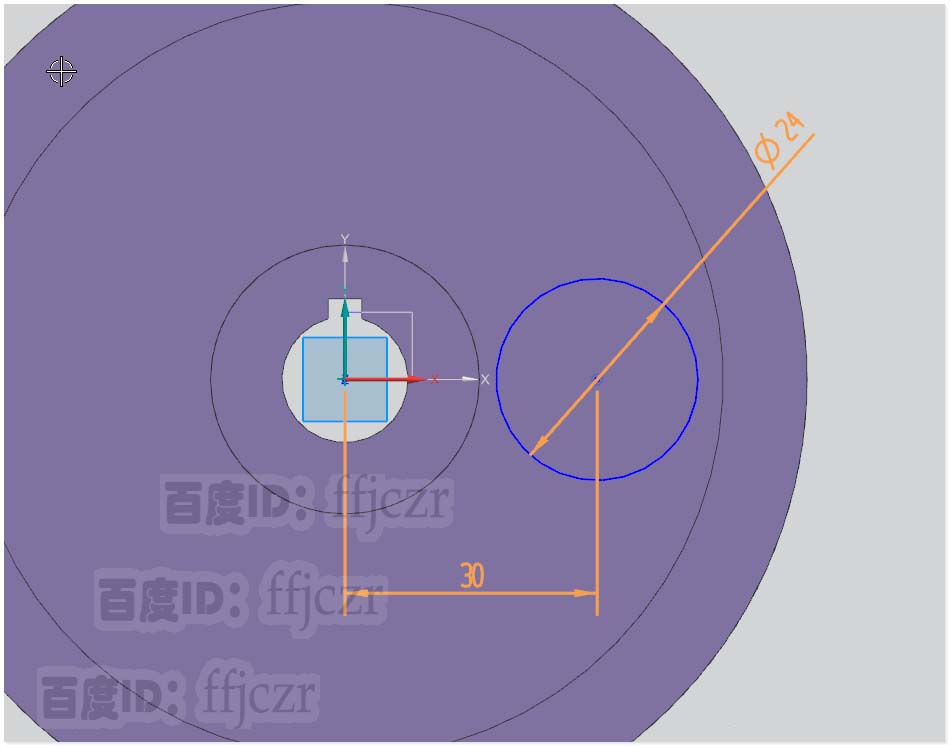

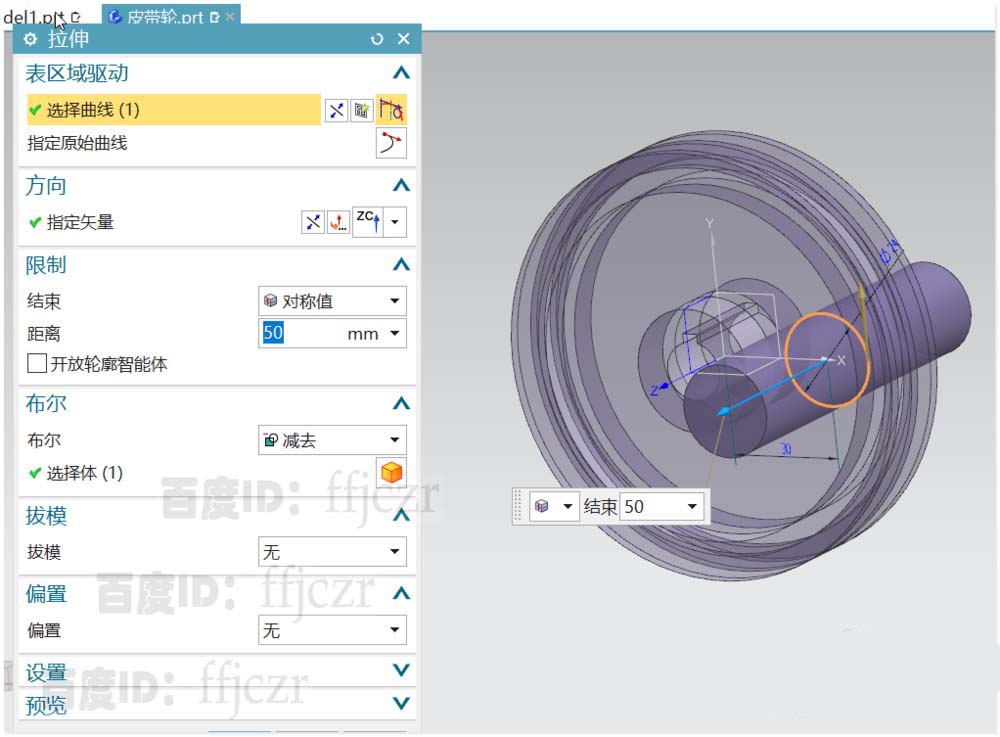

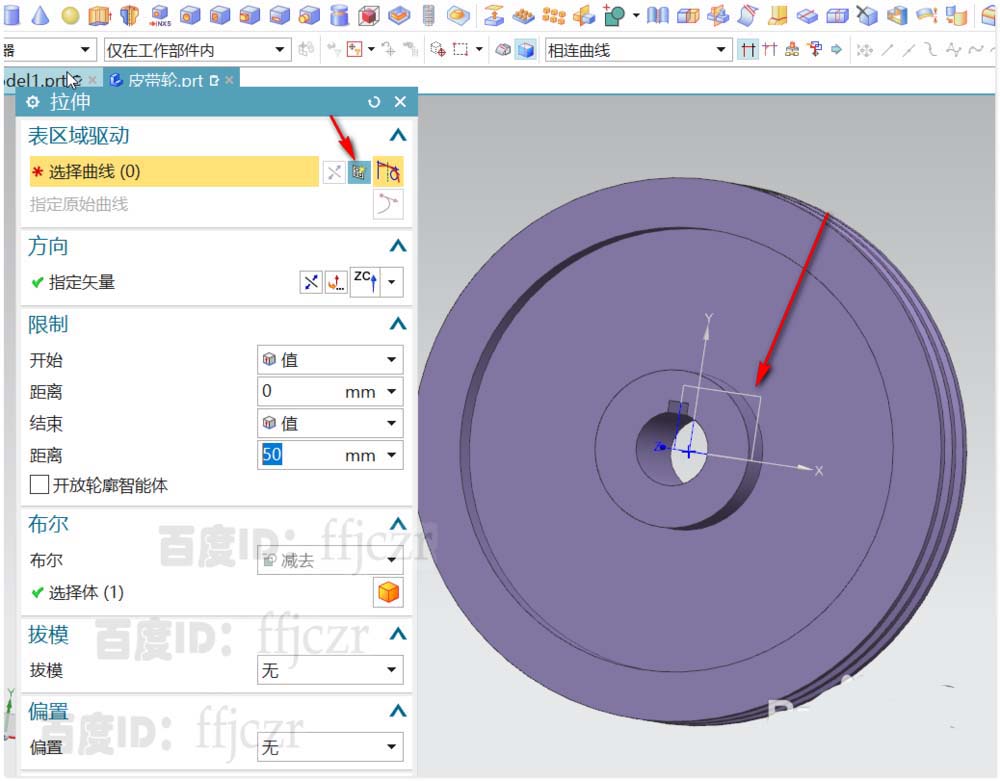

5、再次选用拉伸命令，以XY面为草绘平面；草绘中在X轴上绘一直径为24的圆，圆心距离Y轴30.
6、回到拉伸对话框，矢量方向为Z轴，拉伸方式为对称拉伸，值为50（只要长超出皮带轮的厚度即可）。布尔选项用减去。主体得到皮带轮中开孔的效果。

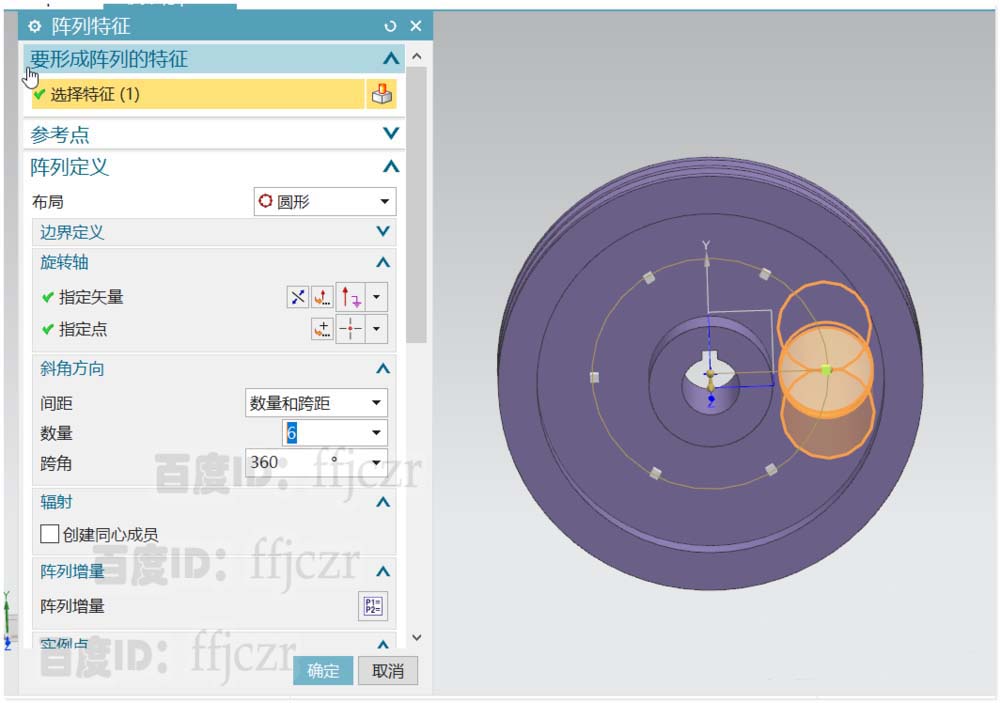

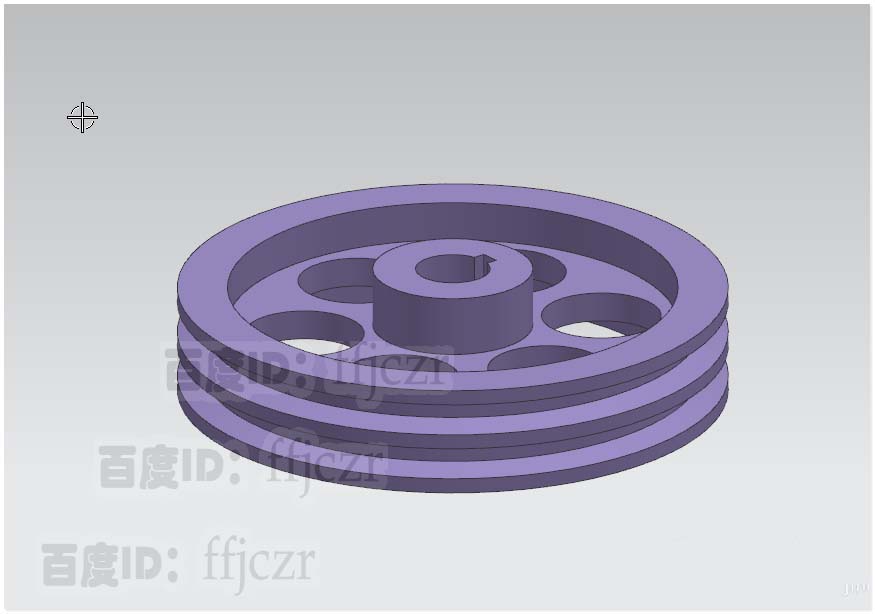

7、用阵列特征命令对上步创建的圆孔进行圆形阵列，数量为6跨角为360。得到皮带轮的实体模型。
以上就是UG12.0创建皮带轮模型的教程，希望大家喜欢，请继续关注脚本之家。
