CATIA中的零件移动通过平移旋转等命令不能快速完成，此时采用坐标系的变换会使移动变得简单方便，该怎么利用改变左边西来移动零件呢？下面我们就来看看详细的教程。

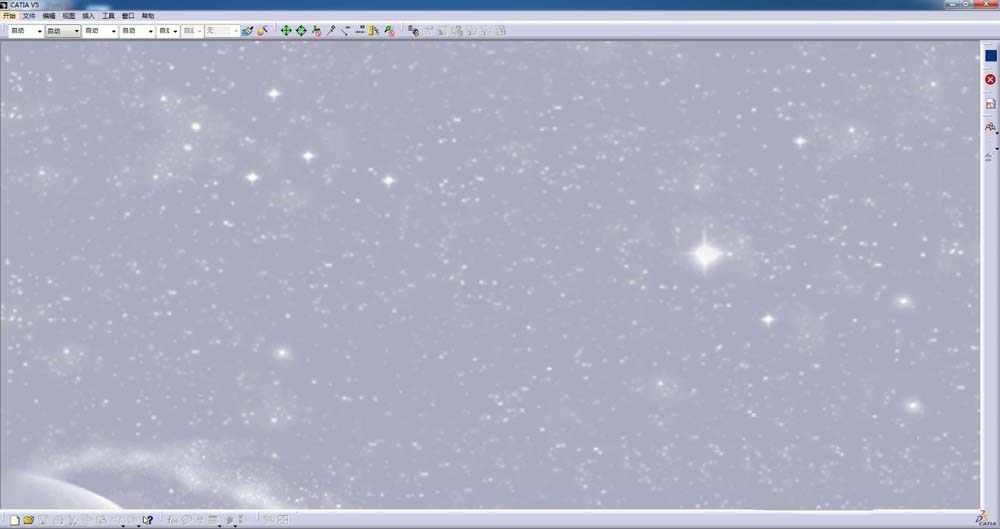

1、首先打开CATIA，点击开始>形状>创成式外形设计；

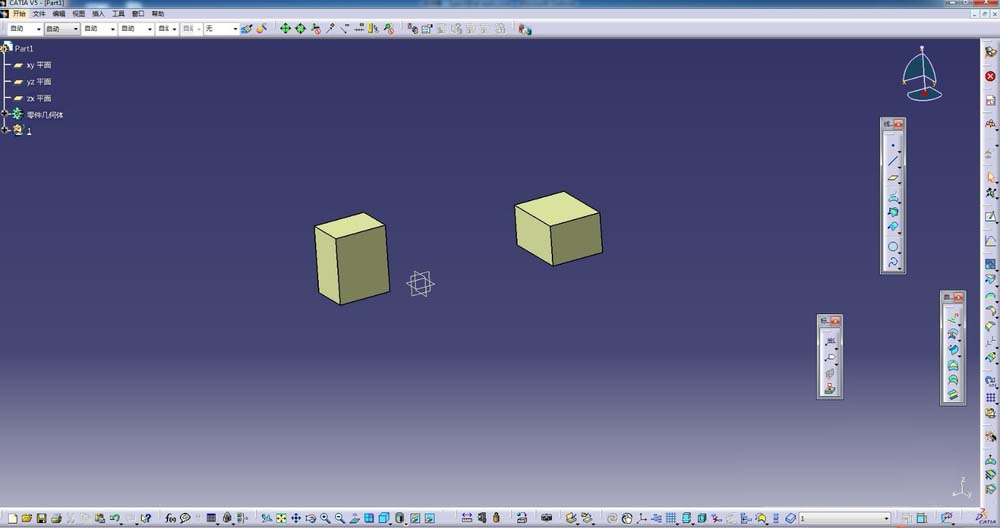

2、插入现有零件，举例，零件中有两个处在不同位置的相同物体；

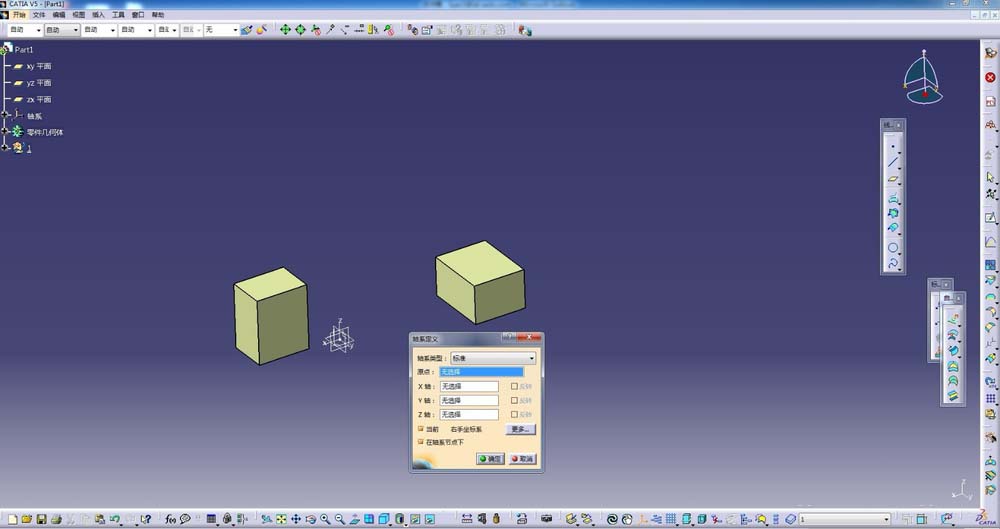

3、点击插入>轴系，弹出轴系定义对话框；
4、选择第一个物体的一个点，分别以三个边线作为轴系的三个坐标轴（当为不规则物体时，可自行创建空间的三个方向作为轴）；
5、同理，在第二个物体上创建轴系，当需要移动使两个物体重合时，需要选择相同的轴系原点和方向；

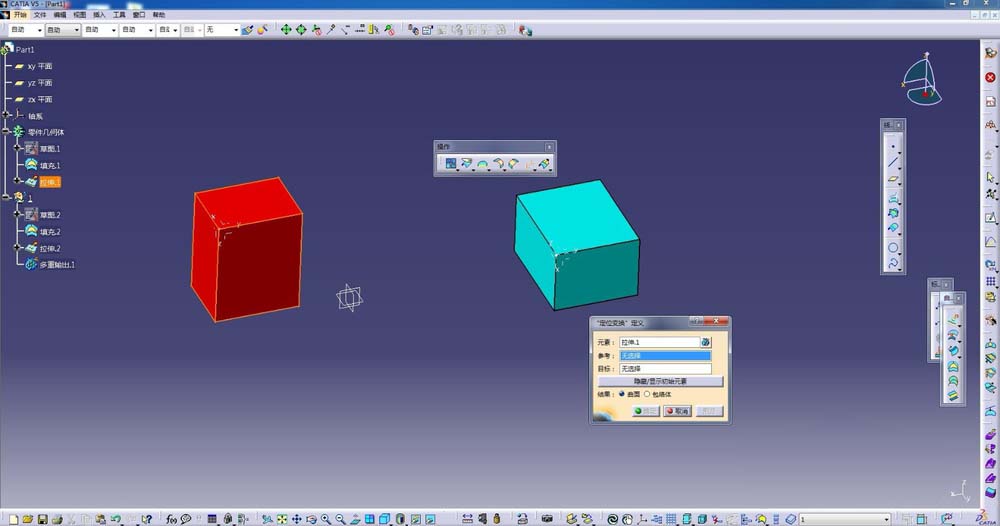

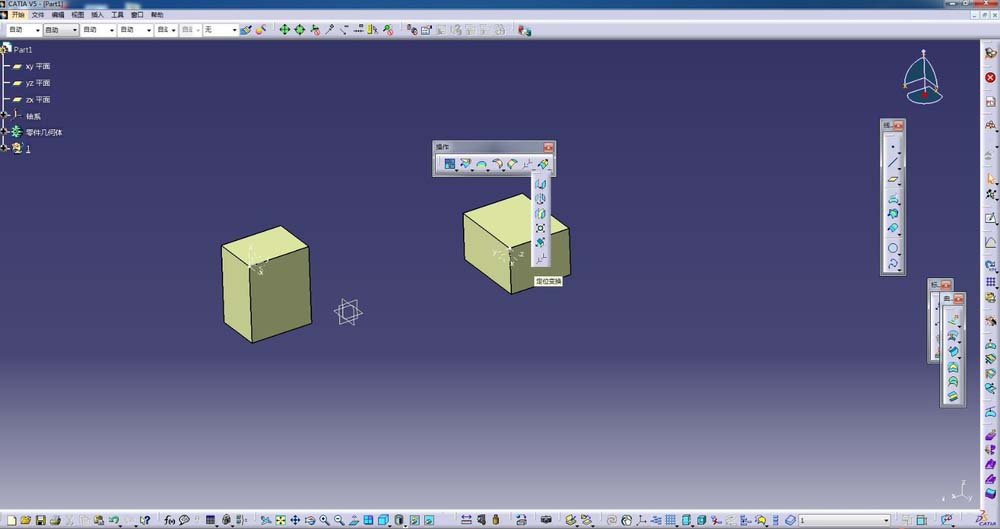

6、点击选择操作命令栏中的“定位变换”命令，弹出“定位变换”定义对话框（此时为了区分两个物体，我将物体赋成不同的颜色）；

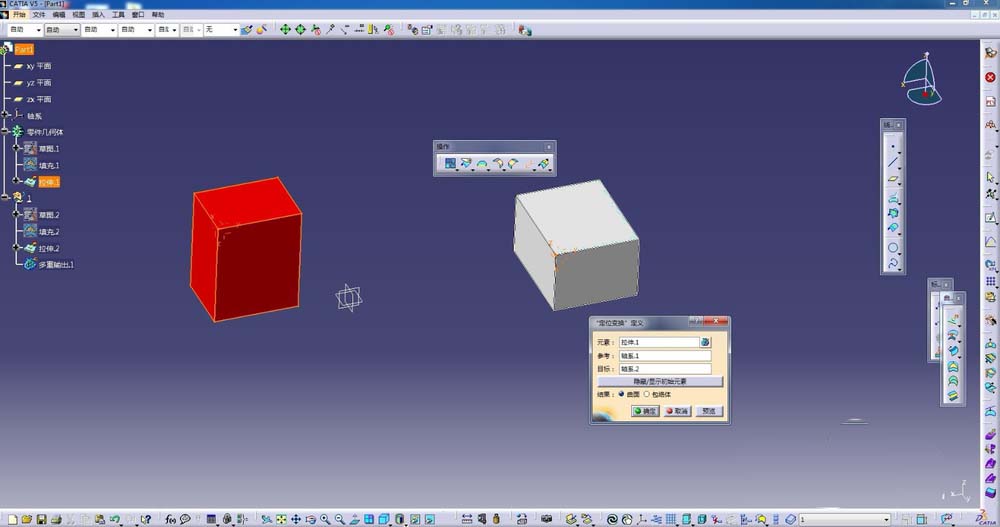

7、选中需要移动的物体，分别选择物体上的原始轴系，和需要变换到的目标轴系；

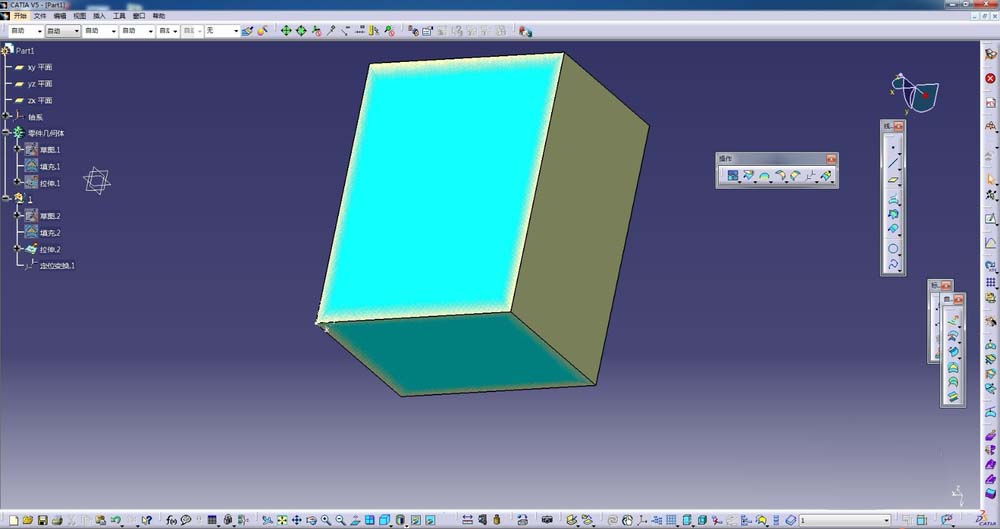

8、点击确定，如图，通过坐标系移动物体就完成了。
以上就是CATIA李彤坐标系的变换改变零件位置的教程，希望大家喜欢，请继续关注脚本之家。
