CATIA中想要要将零件提取成面体，但是采用提取命令提取过程比较繁琐，该怎么快速的将零件提取成面体呢？下面我们就来看看详细的教程。
1、首先打开CATIA，点击文件>打开，打开我们需要提取面体的零件；

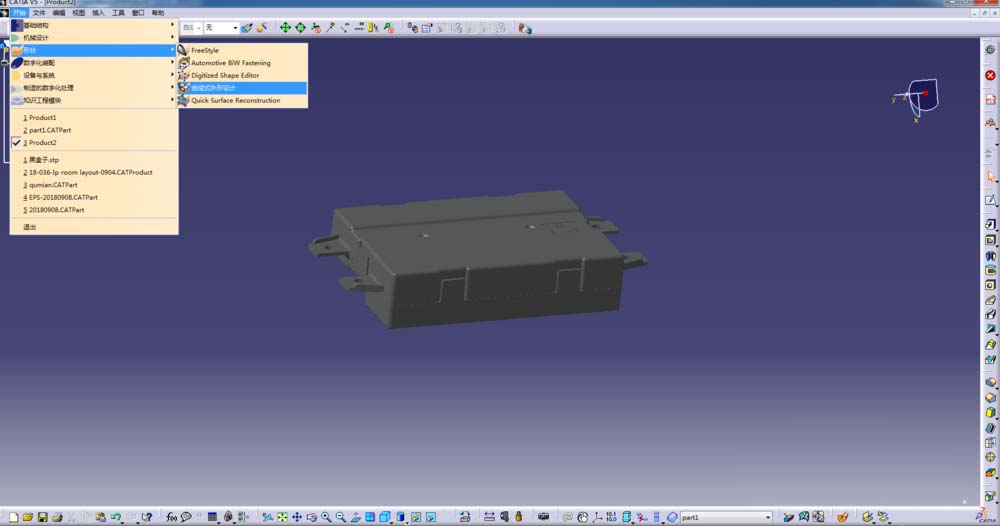

2、点击开始>形状>创成式外形设计，进行创成式设计模块；

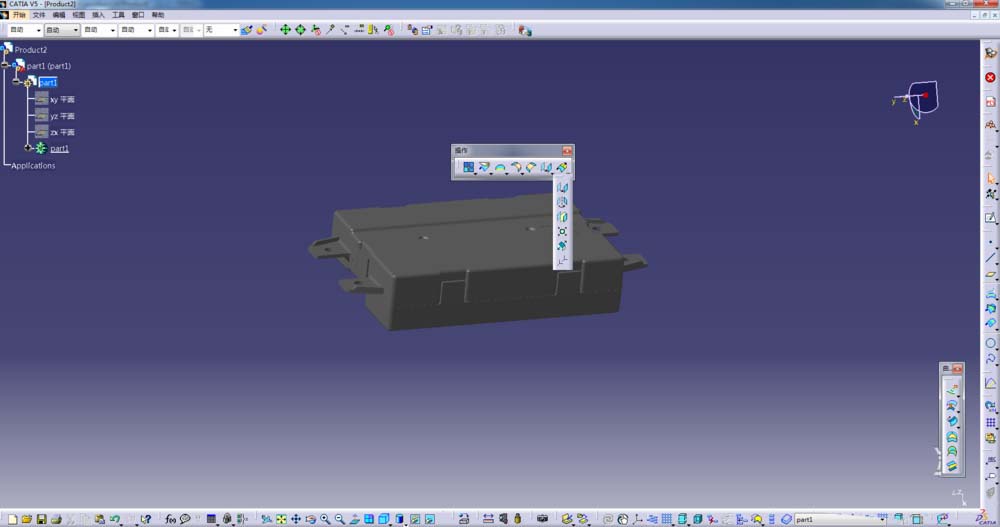

3、此时，提取零件的面可以采用操作中的“提取”命令；

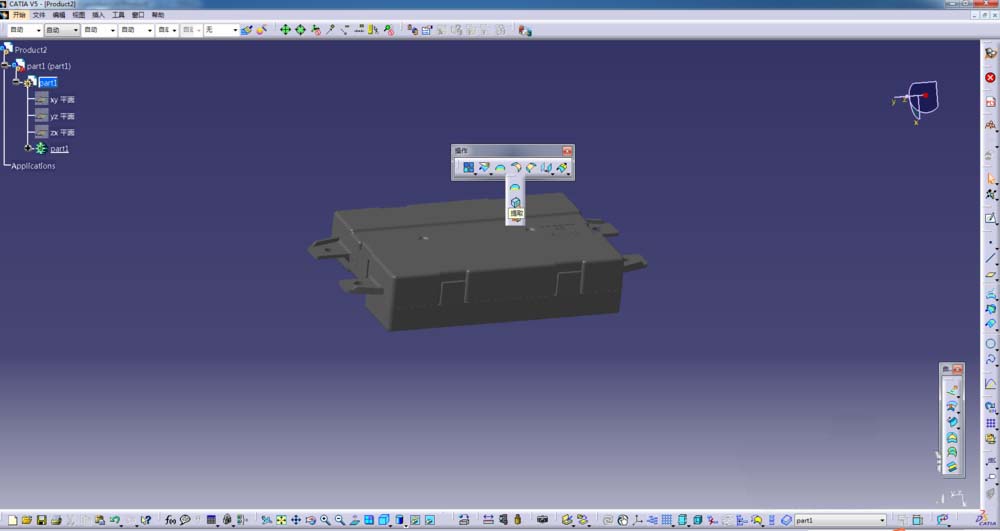

4、今天我跟大家分享的是，用操作命令栏里面的“平移”、“旋转”命令，快速的生成零件的面体，举例，点击平移命令；

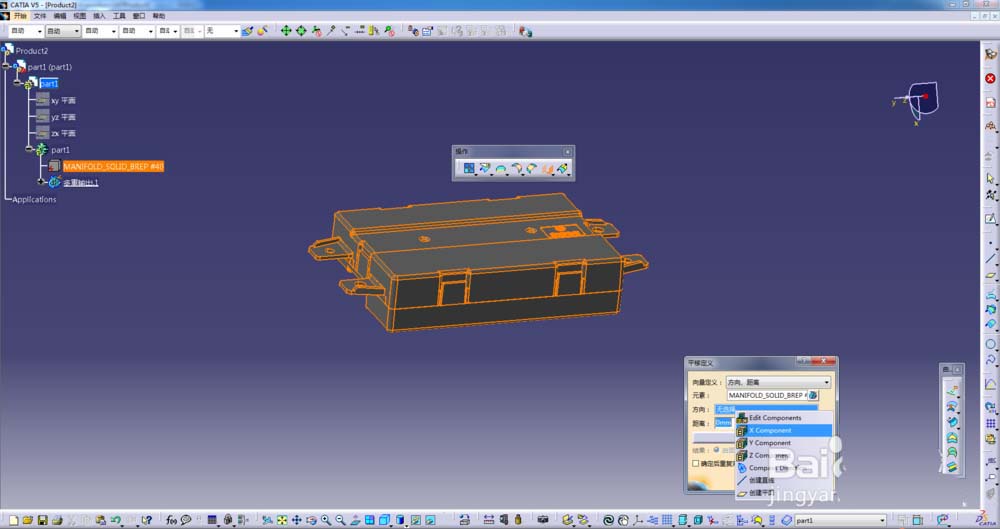

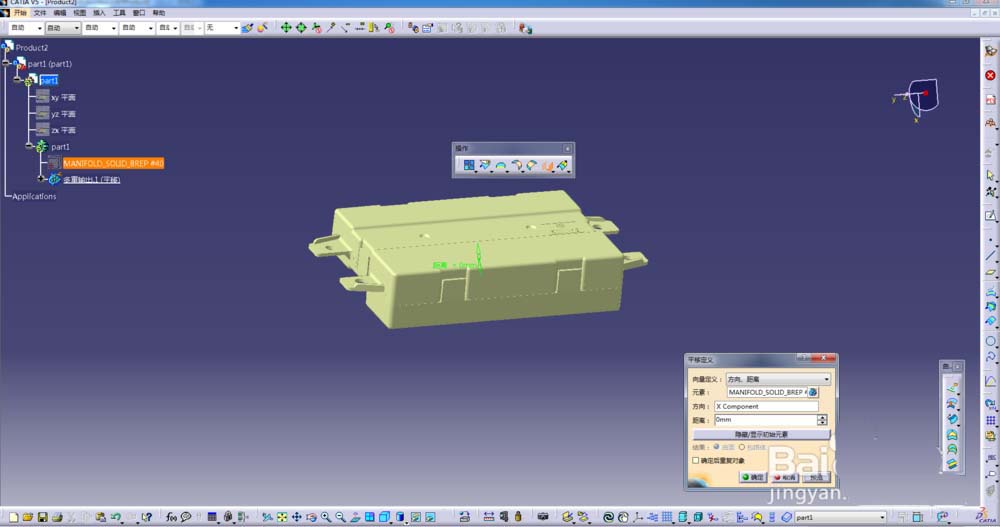

5、弹出平移定义对话框，选中需要生成面体的零件，方向选择任意方向均可，距离一定要写0，不然就和原零件的位置有差异了；
6、创建一个新的Part2文件，将新生成的面体选择复制>选择性粘贴，复制到Part2中；

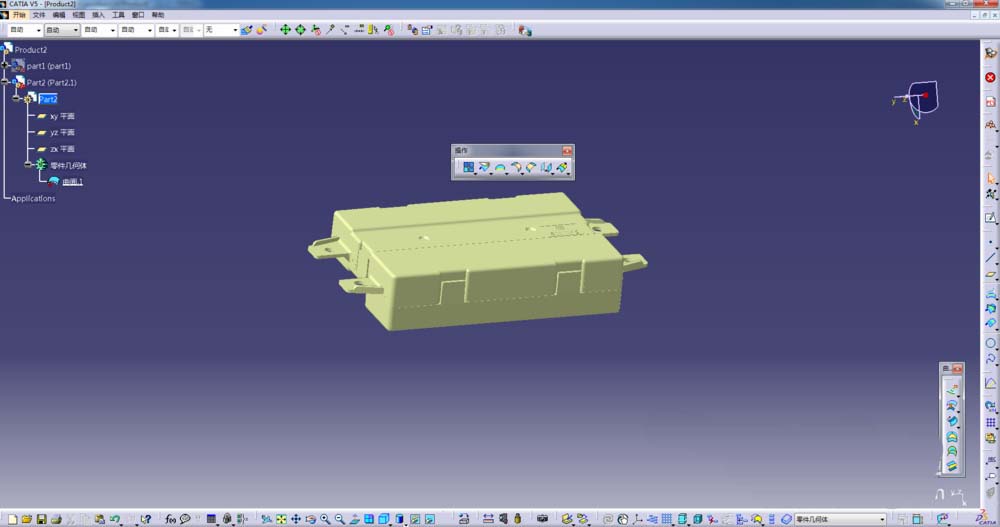

7、我们需要的面体形式的零件就生成了。
以上就是CATIA零件提取为面体的教程，希望大家喜欢，请继续关注脚本之家。
