UG想要创建锁牌合页的固定部分。它与活动合页连接成锁牌的主体。活动的合页创建完成了，今天我们就来看看使用钣金去创建这个结构的教程，详细请看下文介绍。

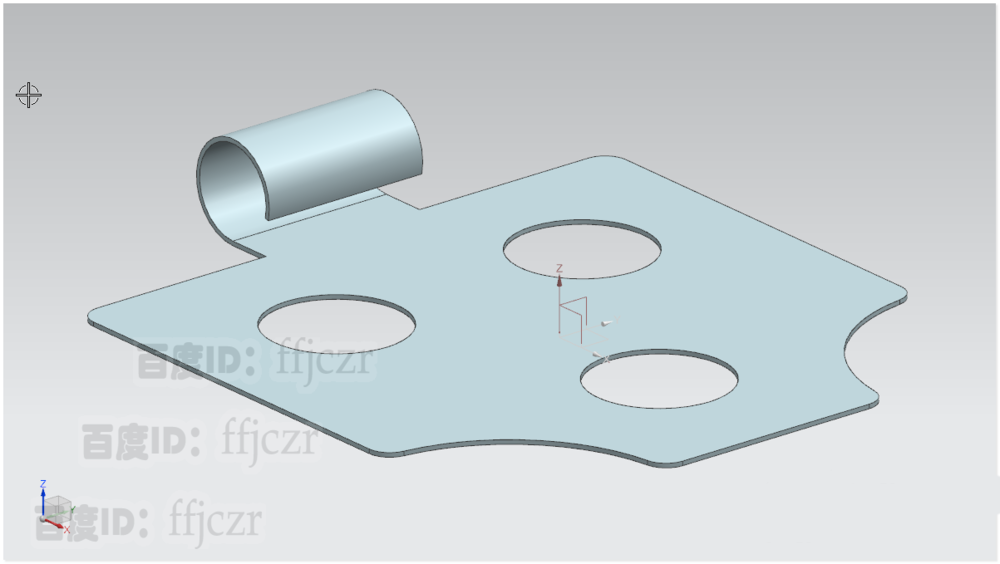

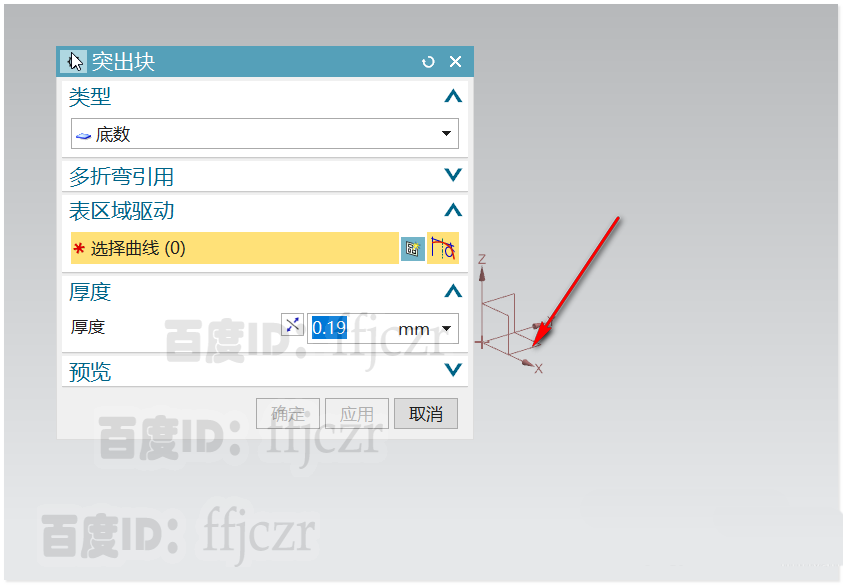

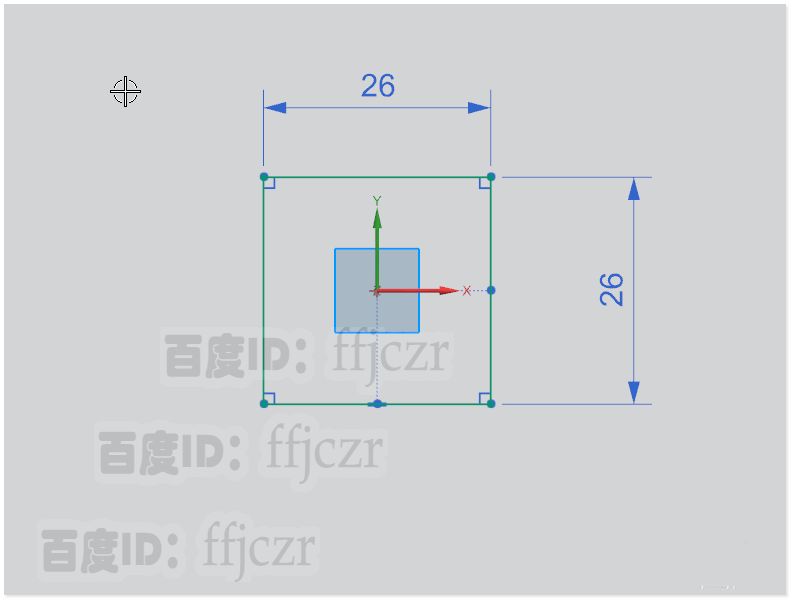

1、创建突出块，在突出块的对话框中修改厚度为0.19；以XY面为截面线草绘平面，在草图中，绘一个长为26的正方形，正方形的中心点与坐标原点重合。退出草图模式，在突出块对话框中点确定即可得到本次模型的基本体。

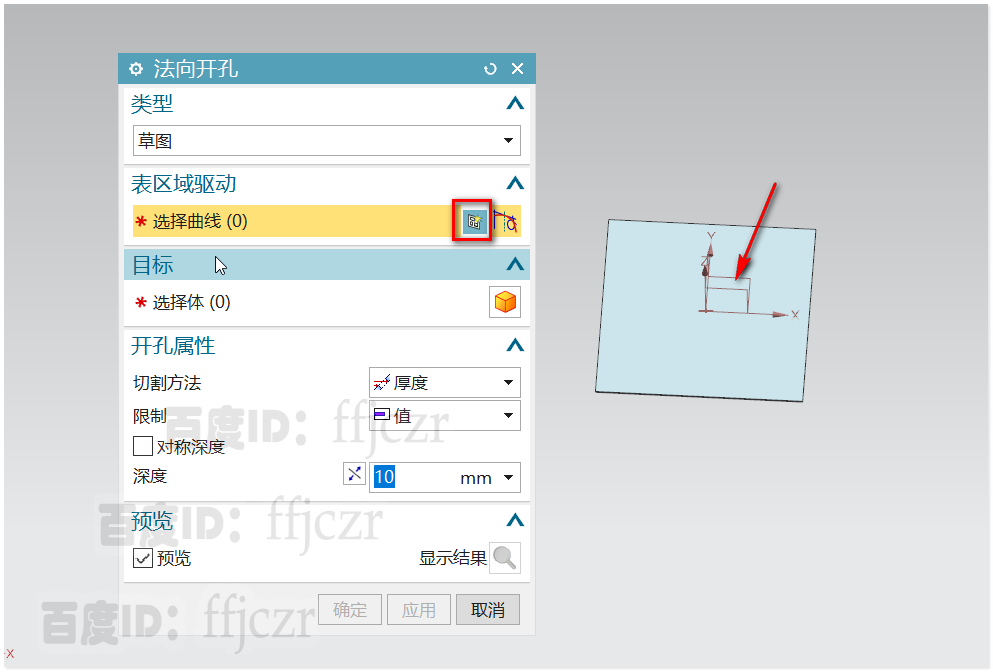

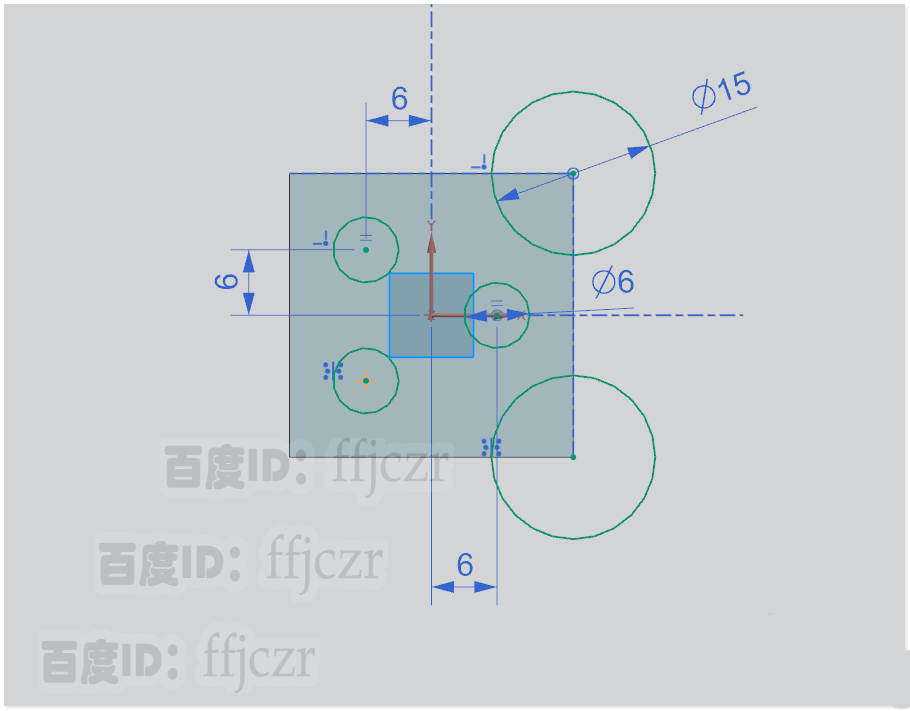

2、选用法向开孔命令，以XY面为法向开孔的截面线绘制平面；草图中，在第一象限上绘一直径为15的圆，圆心在上突出块的顶角上；第四象限的圆也是同样操作（用镜像曲线命令得到也行）。在突出块内绘出三个圆，其中一个在正X轴上，距离Y轴6；第二象限上的圆距离X轴为6距离Y轴为6，另一个圆可通过镜像曲线得到。这三个圆的直径都为6.

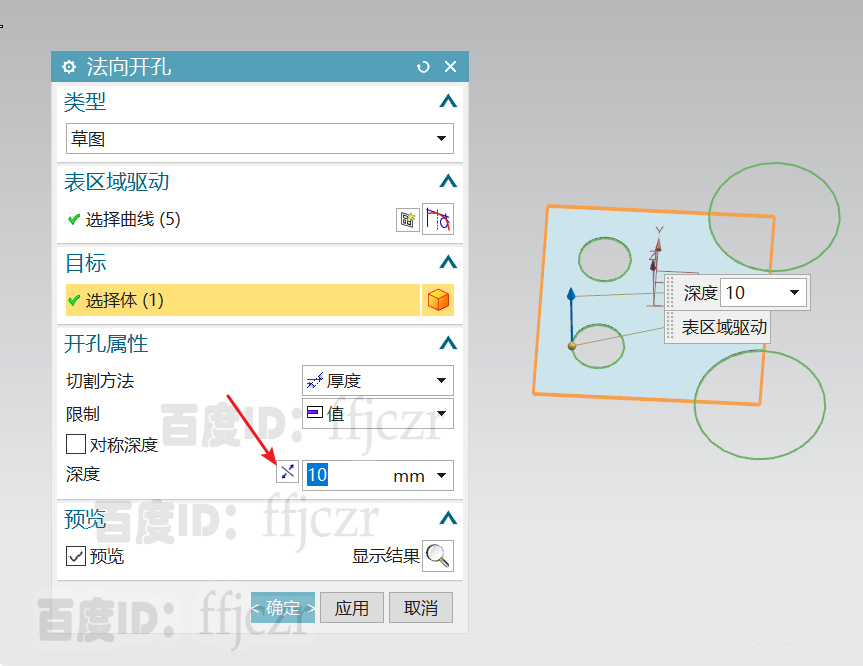

3、完成草绘后，回到法向开孔对话框；将厚度设定大于突出块厚度即可。如果出现报错而没有完成开孔，可以将厚度的方向反转一下即可。

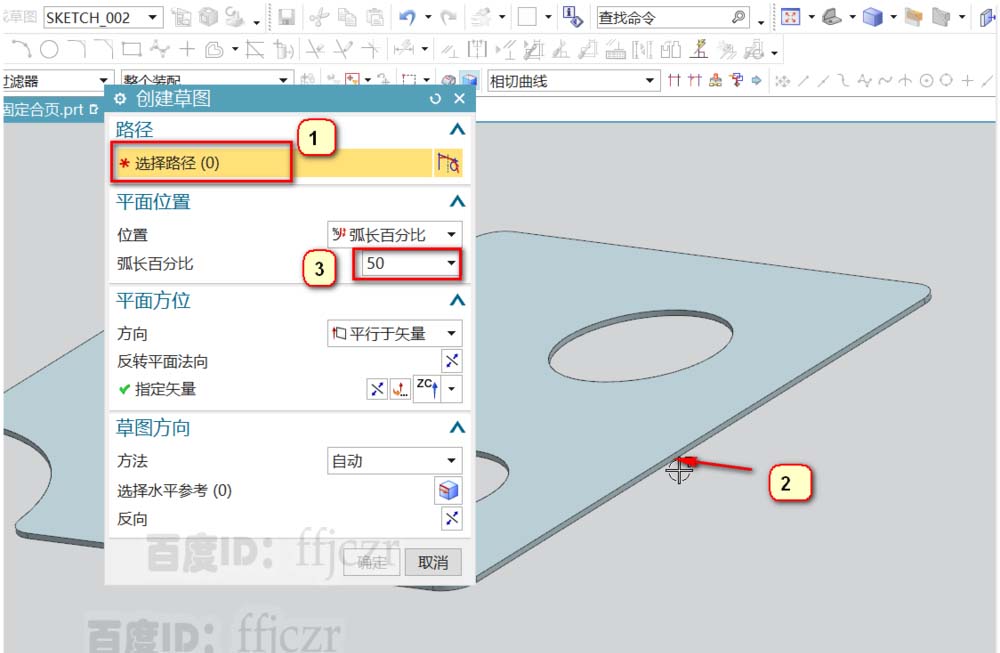

4、选用轮廓弯边命令，在对话框中激活绘制截面；在创建草图对话框中，路径选择为没有进行过法向开孔一端上的边，弧长50%与Z轴平行。

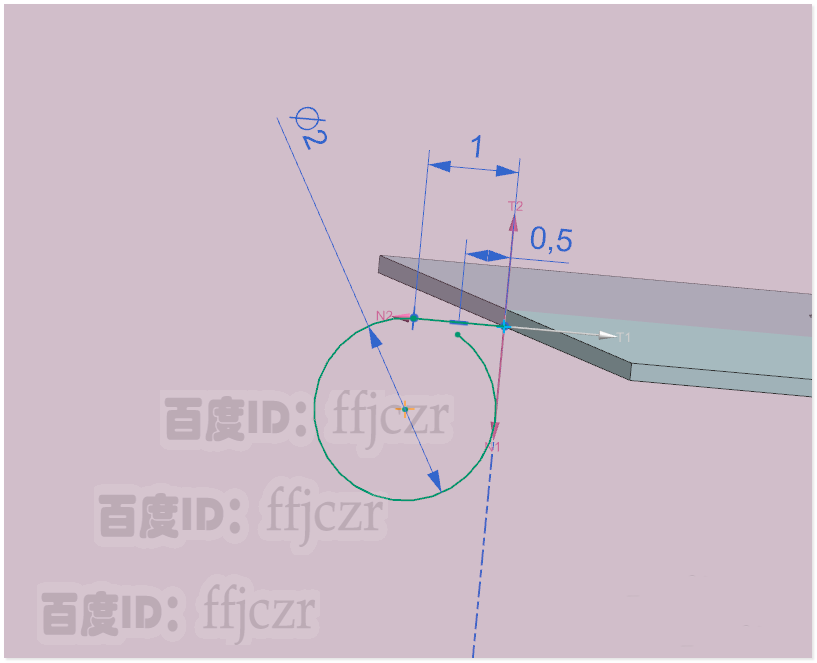

5、草图中，在新的坐标原点处向外绘一长为1的直线，直线的端点用半径为1的圆弧进行相切连接，圆弧的另一端点距离Y轴为0.5.

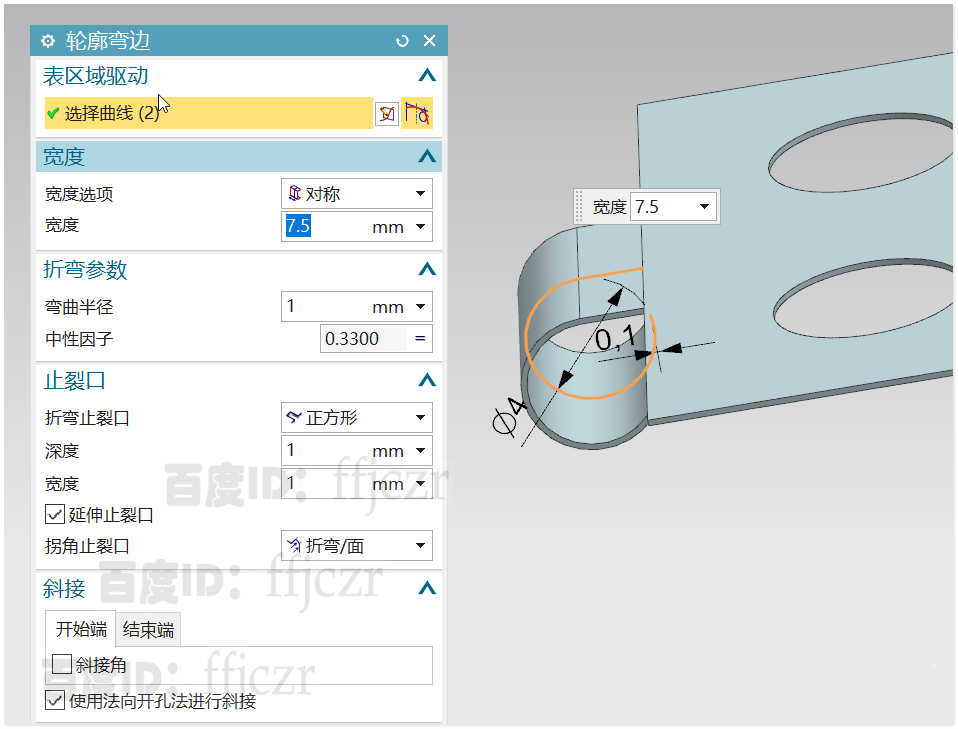

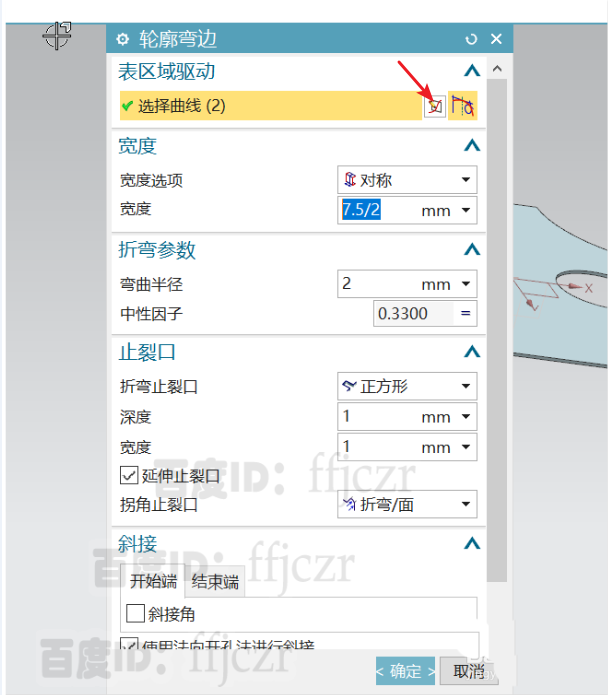

6、回到轮廓弯边命令对话框，将宽度选项改为对称，值为7.5。其它参数不变。确定后即可得到轮廓弯边的效果。

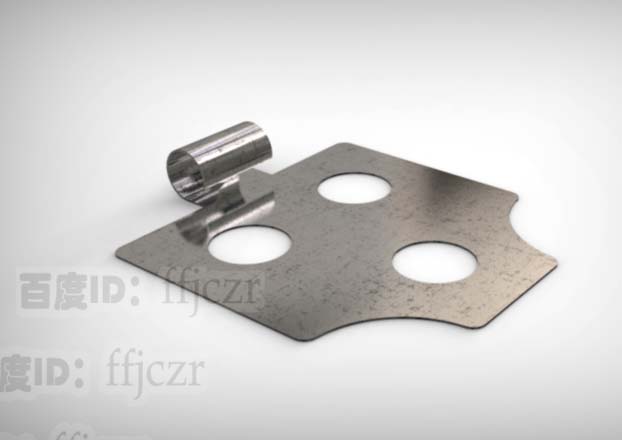

7、选用倒圆角命令，对突出块的每个锋利顶角进行倒半径为1的圆角。锁牌固定合页创建完成。
以上就是UG使用钣金创建锁牌的固定合页的教程，希望大家喜欢，请继续关注脚本之家。
