Axure中想要绘制开关按钮，该怎么设计开关呢？下面我们就来看看详细的教程。

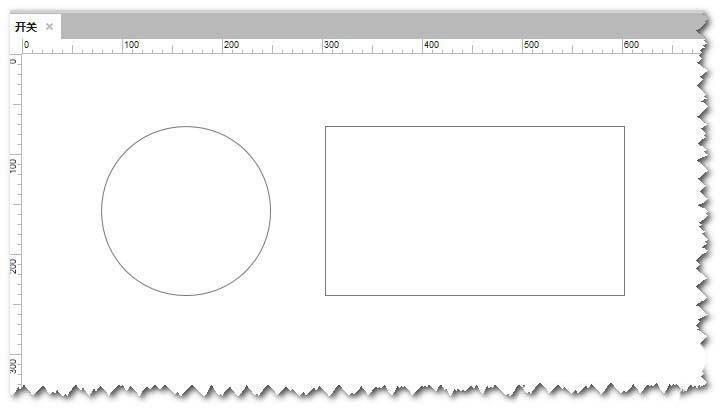

”开关“按键比较简单，如下图，新建一个”圆形“及一个”矩形“
设置”圆形“尺寸为28*28，命名为round；设置”矩形“尺寸为70*32，命名为block，填充色#999999，圆角半径35，字体颜色#FFFFFF，文字内容”OFF“，右对齐

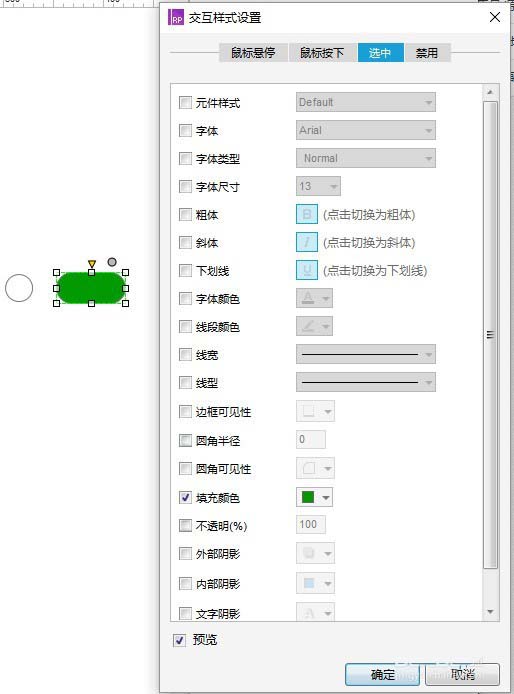

另单独再设置”矩形：block“的选中时，填充色为#009900

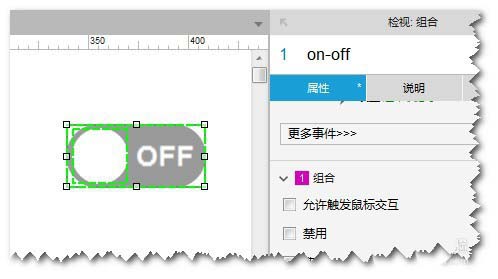

按下图方式布局方式组合”圆形：round“和”矩形：block“，并命名此组合为”on-off“

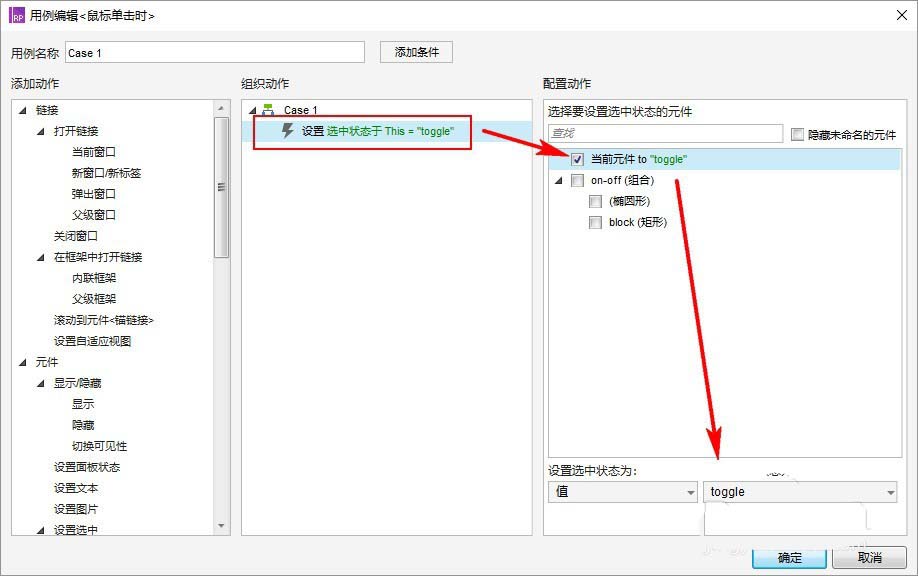

布局、组合结束后，下来就是”开关“按键的交互动作。”组合：on-off“的”鼠标点击时“的交互动作：设置”当前控件“的选中状态为”切换（toggle）“方式

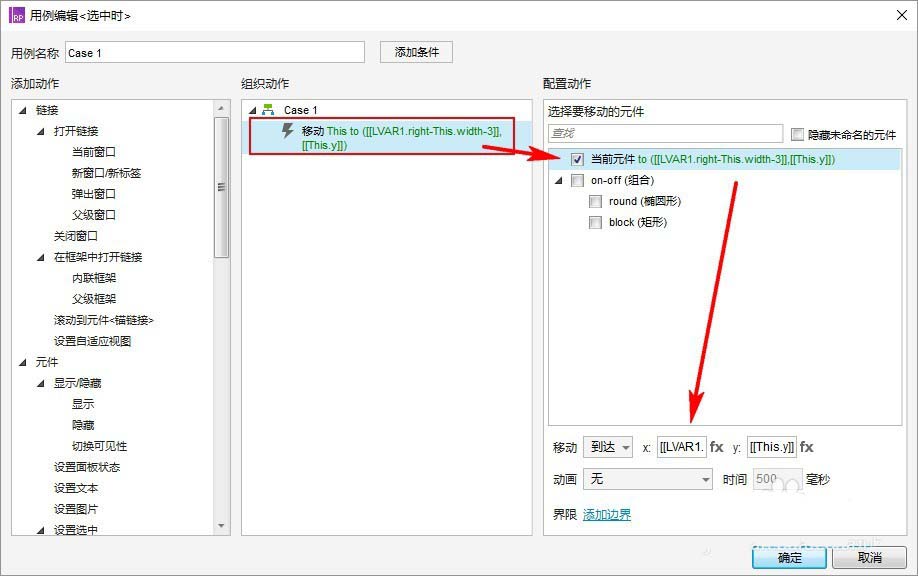

”圆形：round“的”选中时“的交互动作：移动”圆形：round“到指定位置（X,Y）

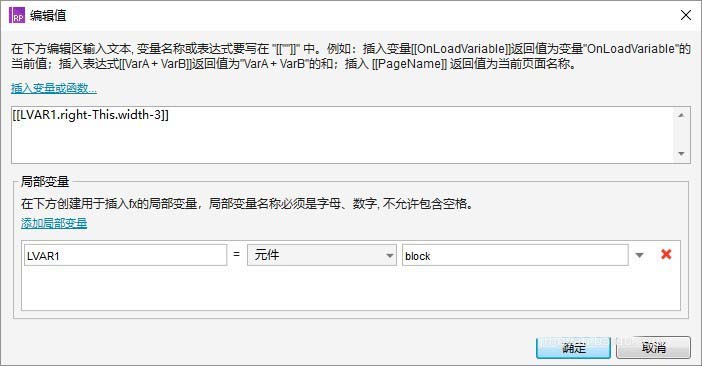

设置“元件：block”为局部变量LVAR1，所以X的值为[[LVAR1.right-This.width-3]]

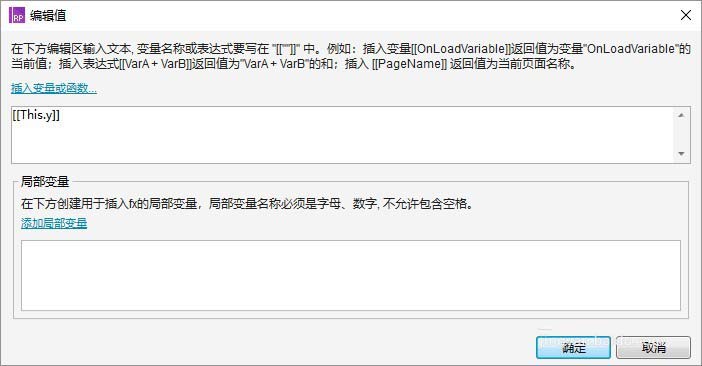

Y的值为[[This.y]]

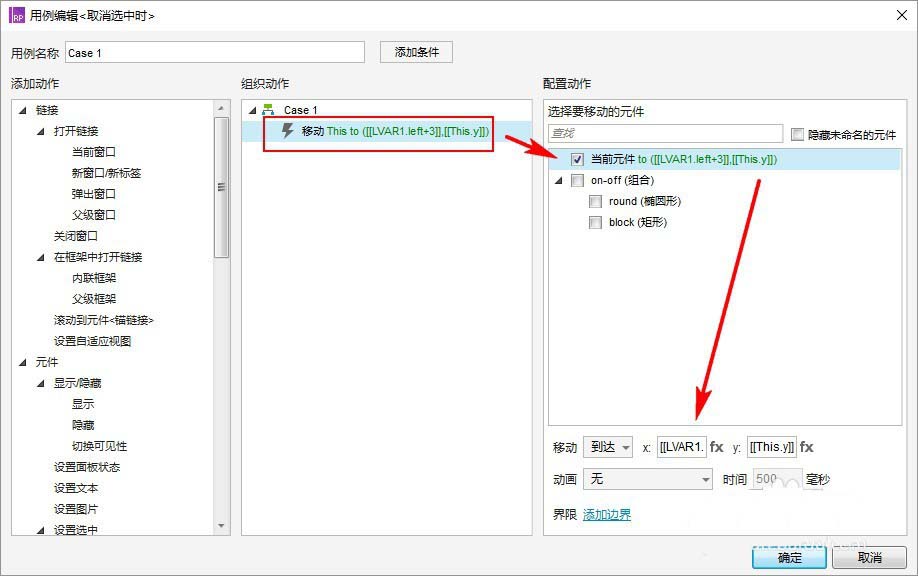

”圆形：round“的”取消选中时“的交互动作：移动”圆形：round“到指定位置（X,Y）

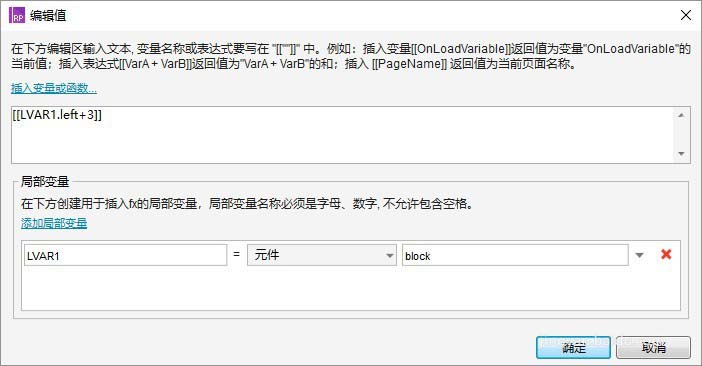

设置“元件：block”为局部变量LVAR1，所以X的值为[[LVAR1.left+3]]
Y的值依旧为[[This.y]]
”矩形：block“的”选中时“的交互动作：设置”矩形：block“的值为”ON“：富文本格式设定为左对齐，文字粗体

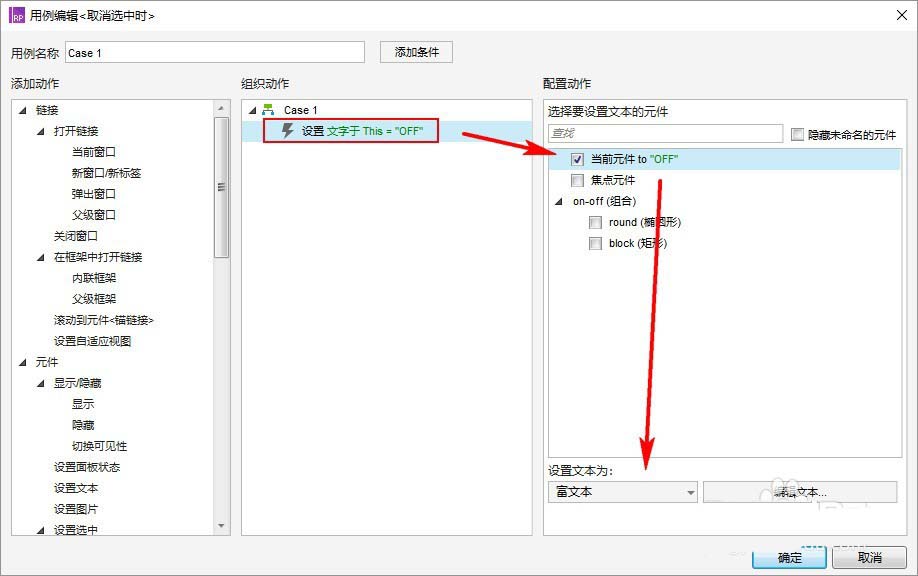

”矩形：block“的”取消选中时“的交互动作：设置”矩形：block“的值为”OFF“：富文本格式设定为右对齐，文字粗体
至此，基本设置就结束了~很是简单，明了。这个是一个默认”关闭“的效果，默认”开启“效果原理类似，这里就不再累述了
以上就是axure设计开关按钮的教程，希望大家喜欢，请继续关注脚本之家。
