SolidWorks创建螺纹的方法我们介绍了很多，今天我们就来看看SolidWorks锥螺纹创建方法。

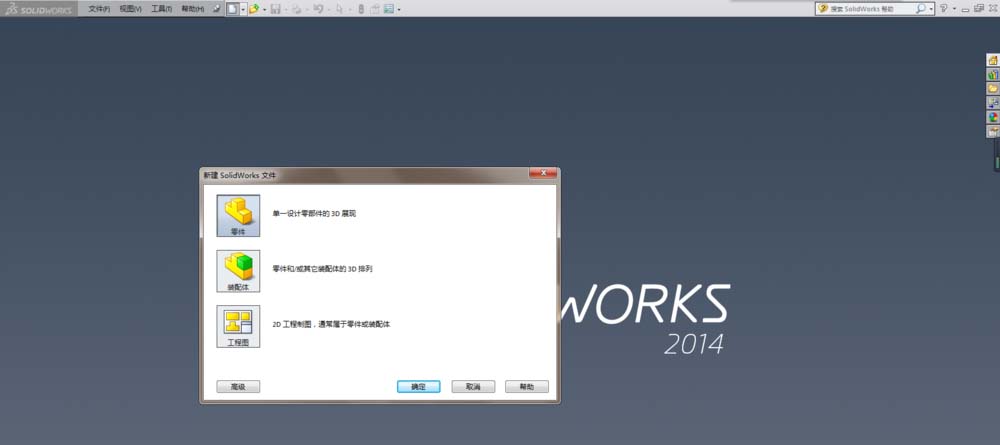

1、打开SolidWorks软件，新建一个零件文件。

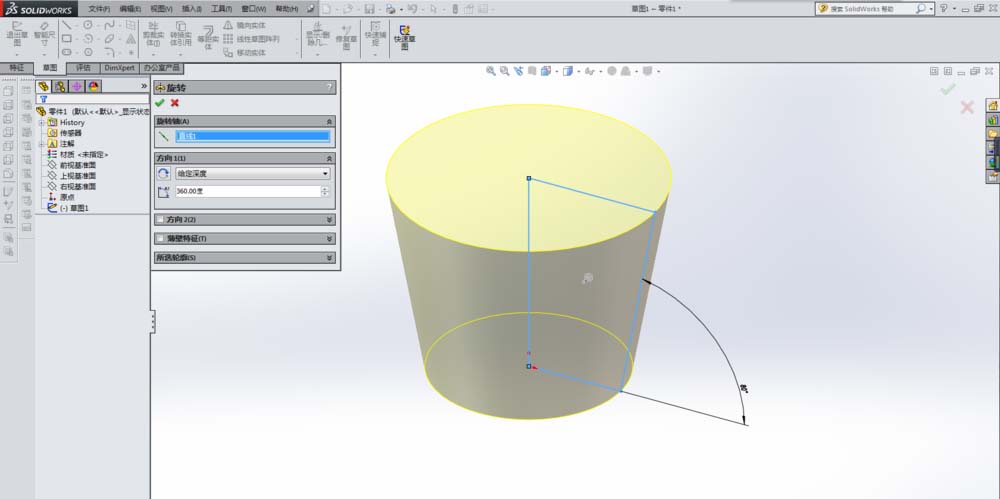

2、用“旋转凸台/基体”命令造一个圆台作为演示所用，注意圆台的倾斜角度。这里笔者是倾斜10度（或者叫80度）。

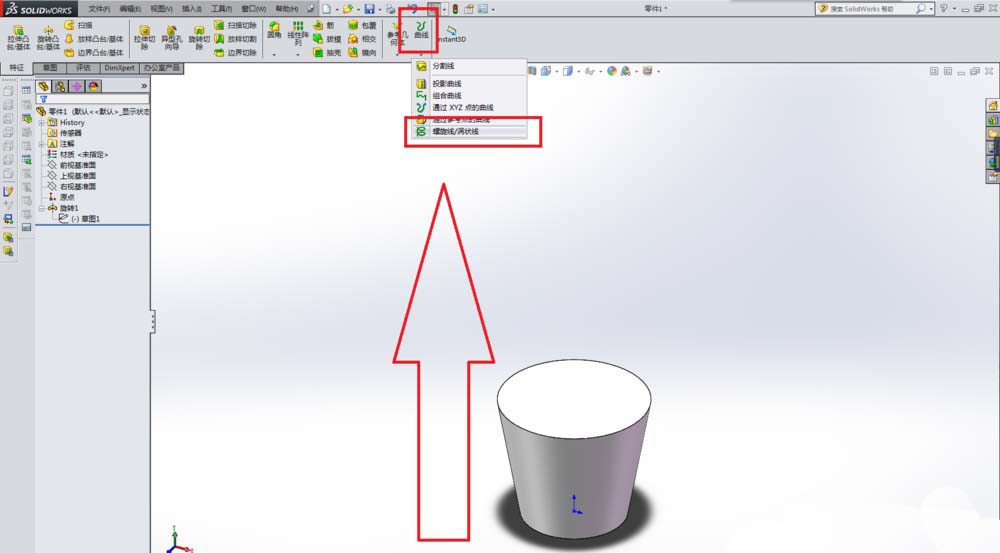

3、在工具栏中找到“曲线”图标，点开它，在下拉菜单中找到“螺旋线”，激活“螺旋线”命令。

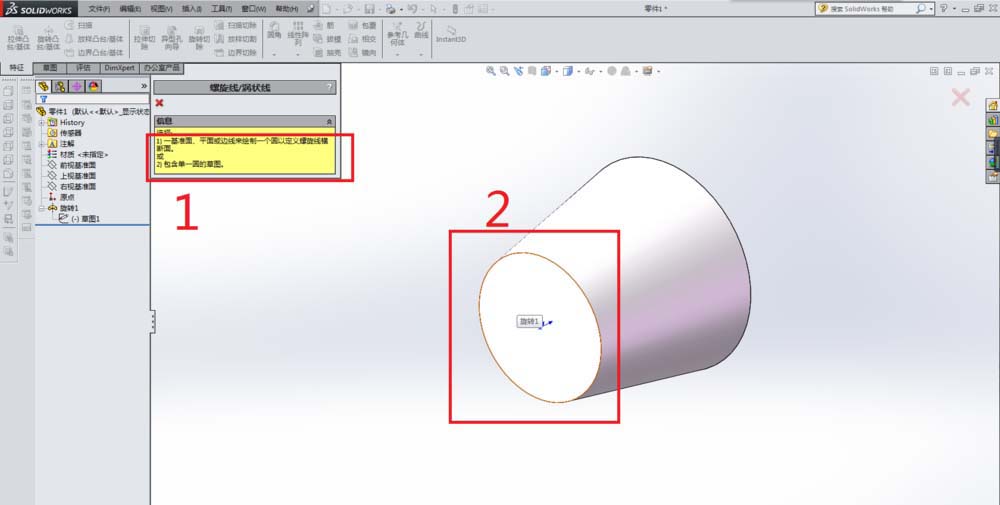

4、如下图所示1号红色框选，出现“螺旋线/涡状线”对话框，根据对话框的信息操作。如下图所示2号红色框选，这个小圆面就是我们选择的基准平面。

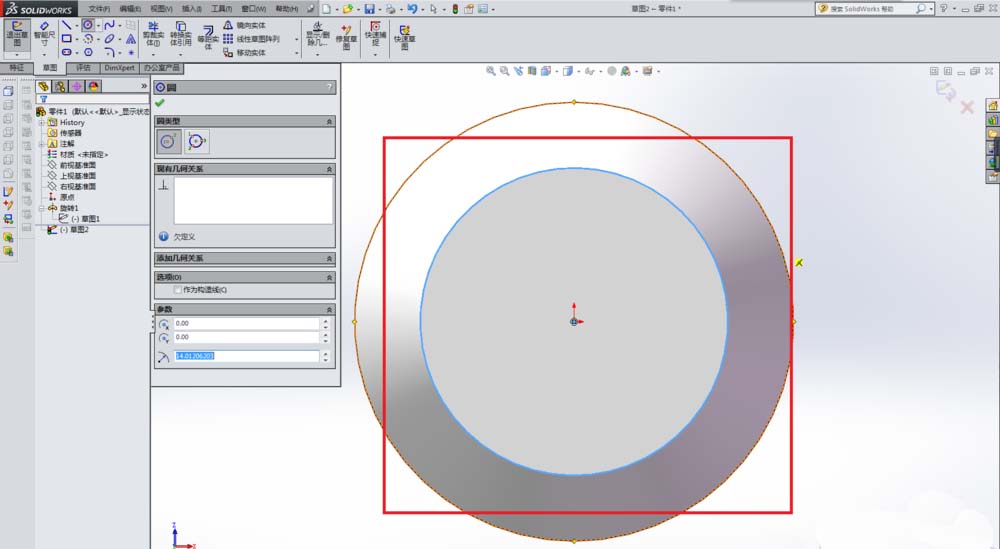

5、进入草图状态之后，画一个圆，这个圆必须与圆台的小圆完全重合。如下图所示。

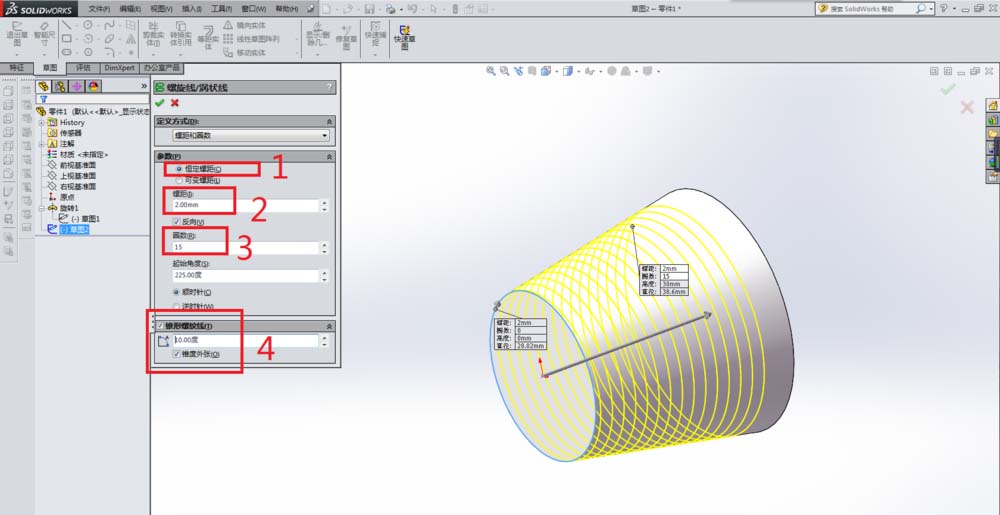

6、如下图所示，完成并退出草图之后，回到了“螺旋线/涡状线”对话框，注意看红色框选1、2、3、4。
1号红色框选：默认的是恒定螺距，这个可以不用更改
2号红色框选：默认的螺距一般都不符合我们的要求，所以需要根据实际进行修改，这里笔者改成了2
3号红色框选：同样的默认的圈数不一定符合我们的要求，所以这里笔者改成了15
特别说明一下：2号和3号红色框选之前的“反向”需要根据实际来勾选，很明显这里默认的方向不符合我们的要求，所以需要“反向”。
4号红色框选：锥形螺纹线，如果你没有勾选这个，则螺旋线是直螺旋；当你勾选了这个“锥形螺纹线”，如果你不去设置角度，它默认的是0度，那么这个螺旋线依然是直螺旋。这里还有一个“锥度外张”需要勾选，因为它决定这锥螺旋的开口方向。完成以上4个红色框选的设置，螺旋线就设置完毕了

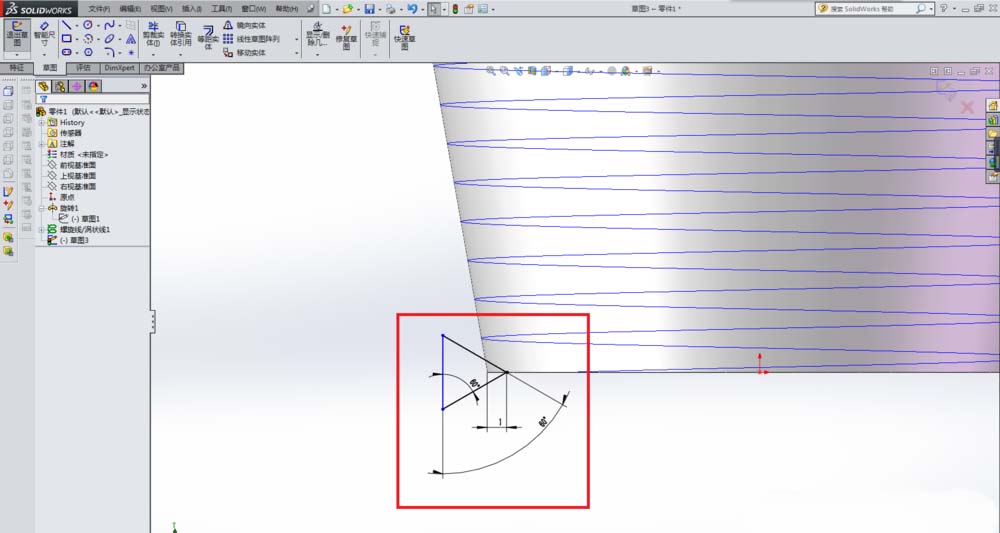

7、待会要用的扫描路径螺旋线已经画好了，接着要画的是扫描截面。创建一个草图，放置草图的平面是有讲究的，如下图随时，必须是与圆台的上下平面垂直才行。进入草图状态后，画一个三角形，三角形必须与圆台实体相交才行。

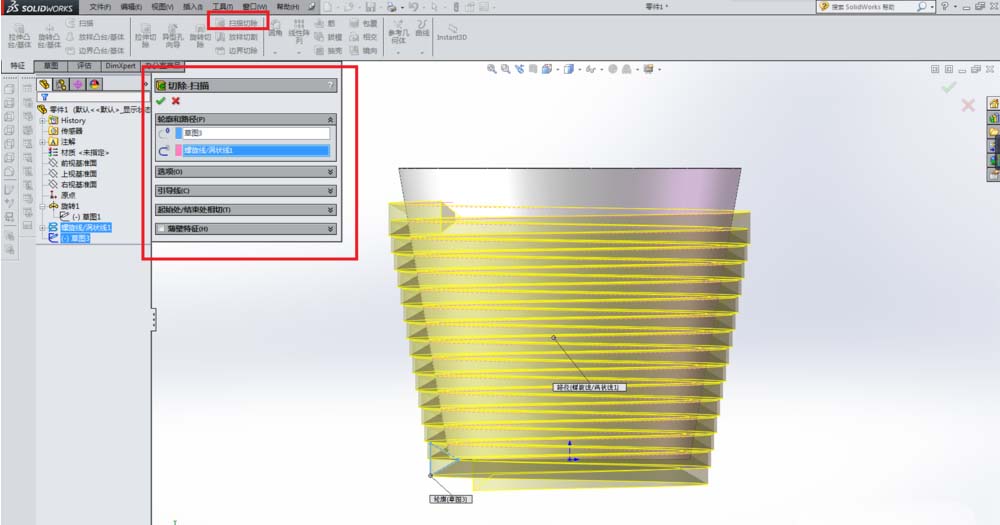

8、第6、7步分别完成了完成了扫描用的路径和轮廓，这一步就开始扫描切除了。如下图所示，以三角形为轮廓，以螺旋线为路径，进行扫描切除。

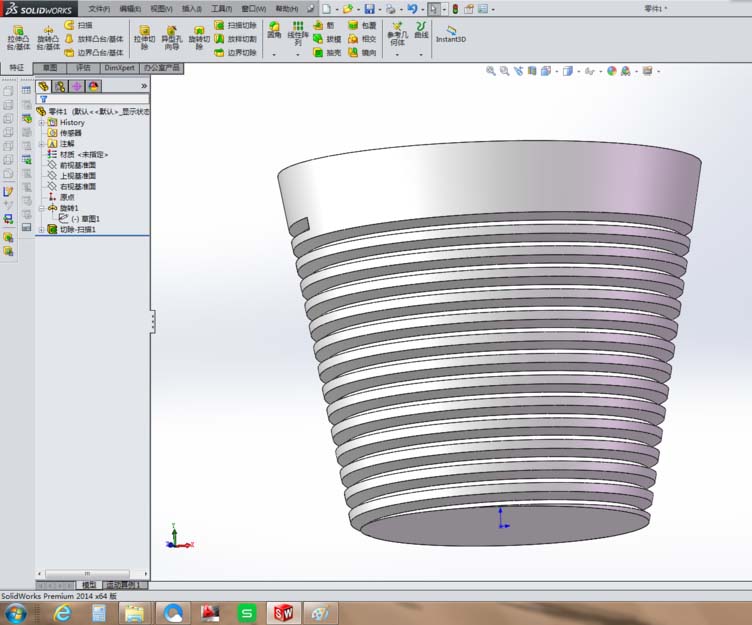

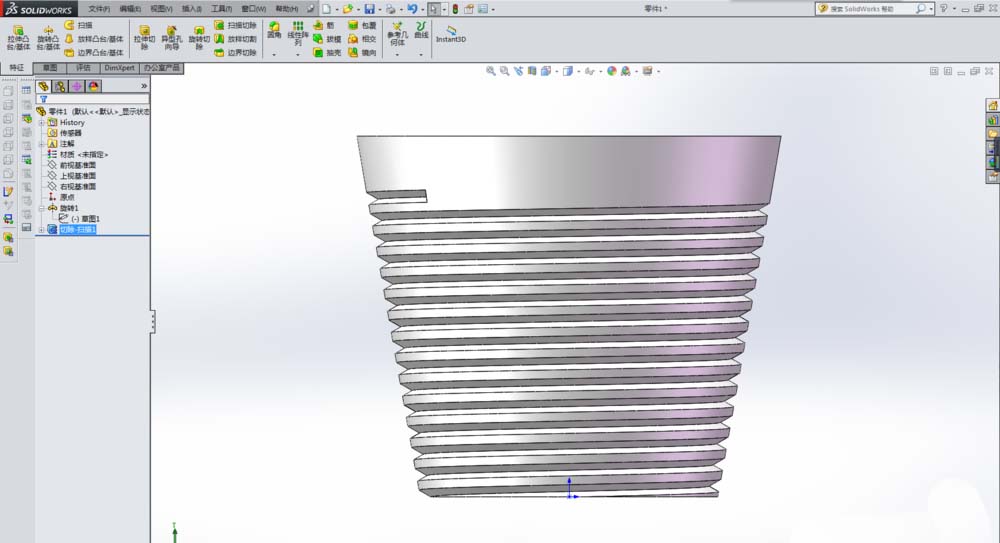

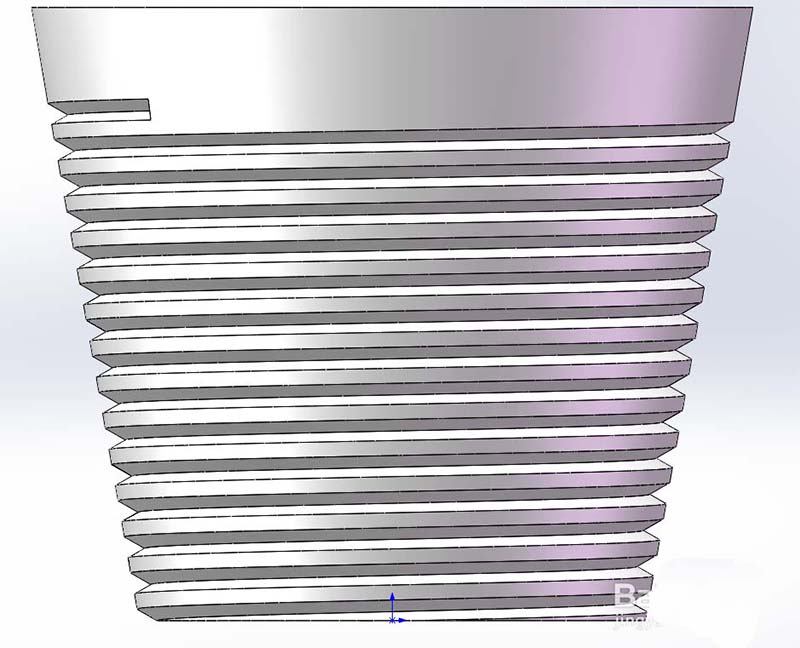

9、完成扫描切除，锥螺纹也就造好了
以上就是SolidWorks锥螺纹的制作方法，希望大家喜欢，请继续关注脚本之家。
